一、导入新课

• 安卓应用包含界面与功能两个方面，一个好的安卓应用，应该给用户提供良好的体验，其中界面设计至关重要，要设计界面，那就要求开发者熟练使用布局来摆放窗口里的不同组件。

二、新课学习

（一）界面与布局

1、界面

• 应用界面包含用户可查看并与之交互的所有内容。安卓提供丰富多样的预置 UI 组件，例如结构化布局对象和 UI 控件，您可以利用这些组件为您的应用构建图形界面。安卓还提供其他界面模块，用于构建特殊界面，例如对话框、通知和菜单。

2、布局

• 布局可定义应用中的界面结构（例如 Activity 的界面结构）。布局中的所有元素均使用 View 和 ViewGroup 对象的层次结构进行构建。View 通常绘制用户可查看并进行交互的内容。然而，ViewGroup 是不可见容器，用于定义 View 和其他 ViewGroup 对象的布局结构。

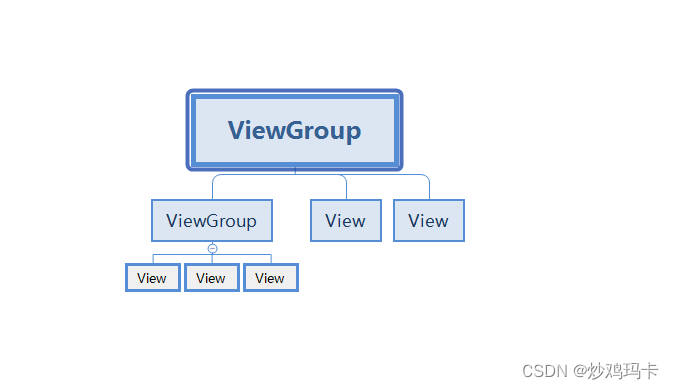

（1）视图层次结构图

（2）UI容器 (Container)

• UI容器指ViewGroup，也是View的子类，而ViewGroup有几个布局子类：LinearLayout、RelativeLayout、AbsoluteLayout、TableLayout、GridLayout，ConstraintLayout。


（3）UI控件 (Control)

• UI控件指Widget（微件），不能再包含其它元素的控件，例如标签（TextView）、文本框（EditText）、按钮（Button）、 活动栏（Action Bar）、对话框（Dialogs）、状态栏（Status）、通知（Notifications）。

（4）两种方式声明布局

• 在 XML 中声明界面元素：Android 提供对应 View 类及其子类的简明 XML 词汇，如用于微件和布局的词汇。也可使用 Android Studio 的 Layout Editor，并采用拖放界面来构建 XML 布局。
• 在运行时实例化布局元素：应用可通过编程创建 View 对象和 ViewGroup 对象（并操纵其属性）。


package net.xqf.directui;

import androidx.appcompat.app.AppCompatActivity;

import android.app.ActionBar;
import android.os.Bundle;
import android.view.Gravity;
import android.view.View;
import android.widget.Button;
import android.widget.LinearLayout;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        // 创建线性布局
        LinearLayout layout = new LinearLayout(this);
        // 设置布局参数（布局宽度和高度）
        layout.setLayoutParams(new LinearLayout.LayoutParams(
                LinearLayout.LayoutParams.MATCH_PARENT,
                LinearLayout.LayoutParams.MATCH_PARENT));
        // 设置布局对齐方式 - 居中对齐
        layout.setGravity(Gravity.CENTER);
        // 设置布局背景图片
        layout.setBackground(getResources().getDrawable(R.drawable.background));
        // 创建按钮对象
        Button btnWelcome = new Button(this);
        // 设置按钮文本
        btnWelcome.setText("欢迎");
        // 添加按钮到布局里
        layout.addView(btnWelcome);
        // 设置内容视图，将布局作为用户界面
        setContentView(layout);
        // 给【欢迎】按钮注册单击监听器，实现监听器接口，编写事件处理方法
        btnWelcome.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Toast.makeText(MainActivity.this, "欢迎访问泸州职业技术学院", Toast.LENGTH_LONG).show();
            }
        });
    }
}

• 借助 Android 框架，您可以灵活选择使用两种或其中一种方法来构建应用界面。例如，您可以在 XML 中声明应用的默认布局，然后在运行时修改布局。

（二）线性布局

• 线性布局(LinearLayout)是一种比较常用且简单的布局方式。在这种布局中，所有的子元素都是按照垂直或水平的顺序排列在界面上。如果是垂直排列，每个子元素占一行，如果是水平排列，则每个子元素占一列。线性布局可以支持布局样式嵌套实现复杂的布局样式。

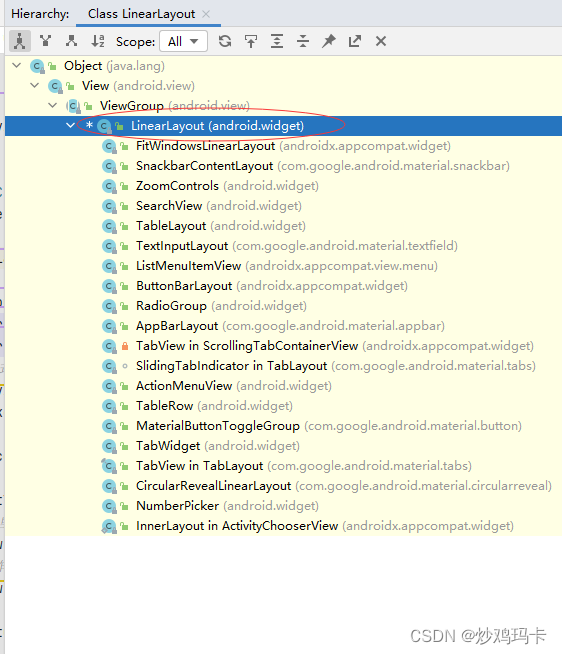

1、继承关系图

• LinearLayout是ViewGroup的子类，注意：后面我们要学习的单选按钮组（RadioGroup）是线性布局的子类


2、常用属性

（三）案例演示：线性布局属性

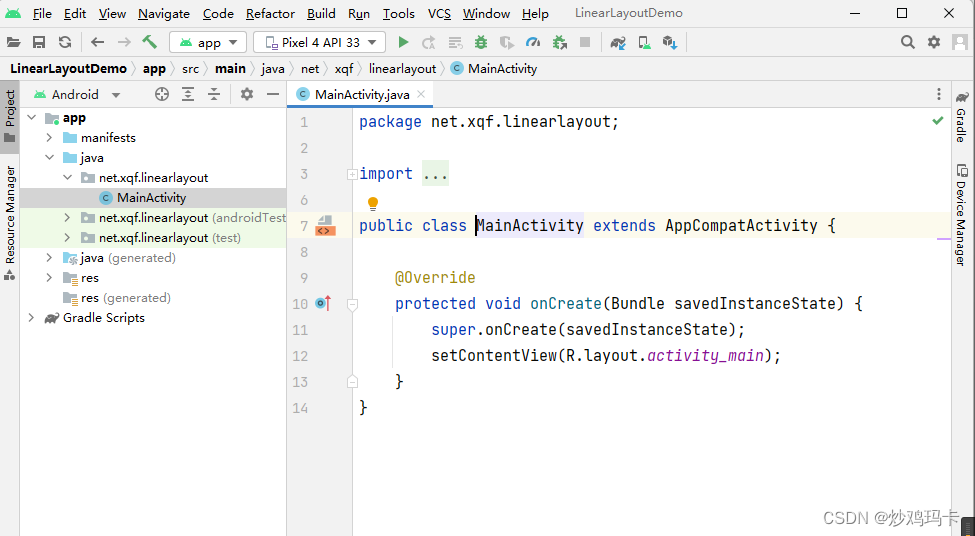

1、创建安卓应用

• 基于Empty Activity模板创建安卓应用 - LinearLayoutDemo


• 单击【Finish】按钮


2、主布局资源文件

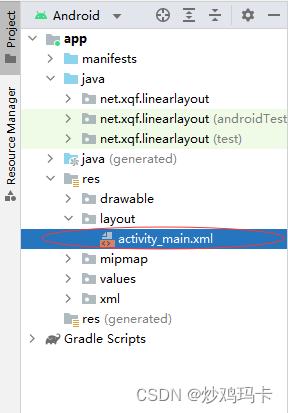

• 主布局资源文件 activity_main.xml

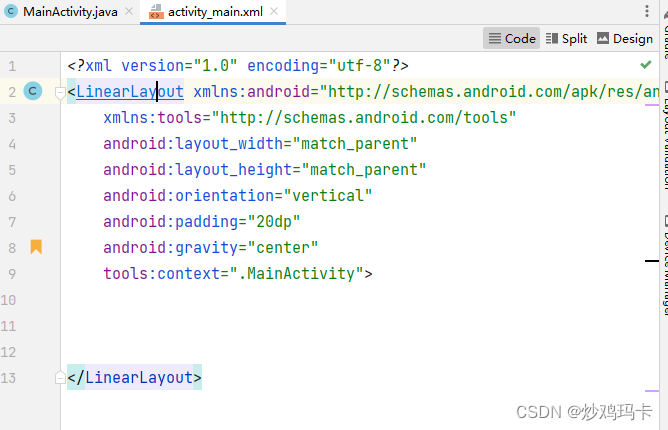

• 将约束布局改为线性布局，删掉默认的标签


• 添加两个按钮


3、字符串资源文件

• 字符串资源文件 - strings.xml


4、启动应用，查看效果

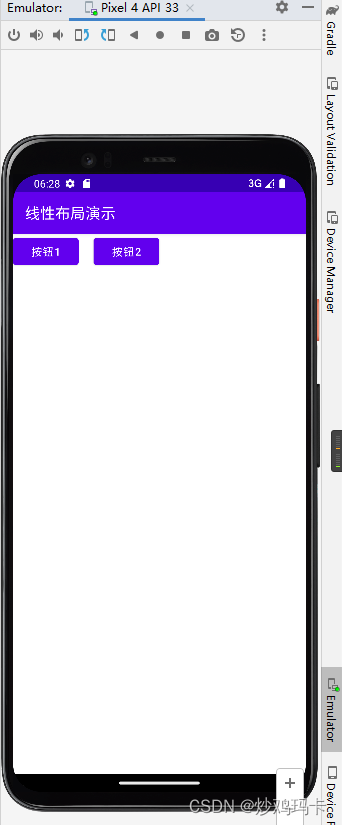

• 发现两个按钮水平摆放，在窗口左上角


5、设置布局属性，查看效果

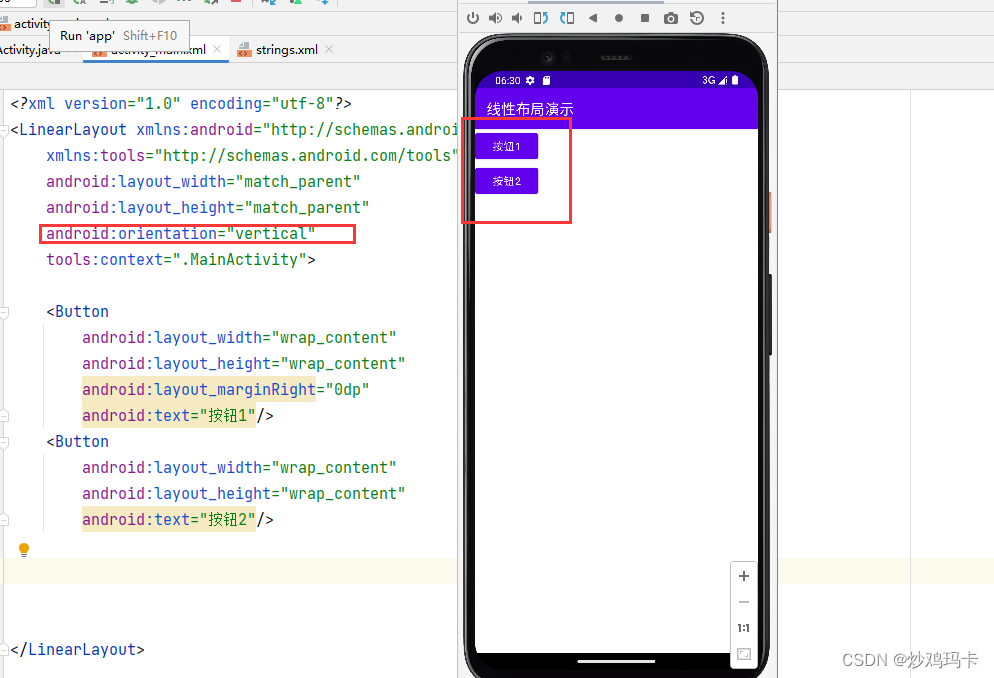

（1）设置线性布局方向

• orientation属性

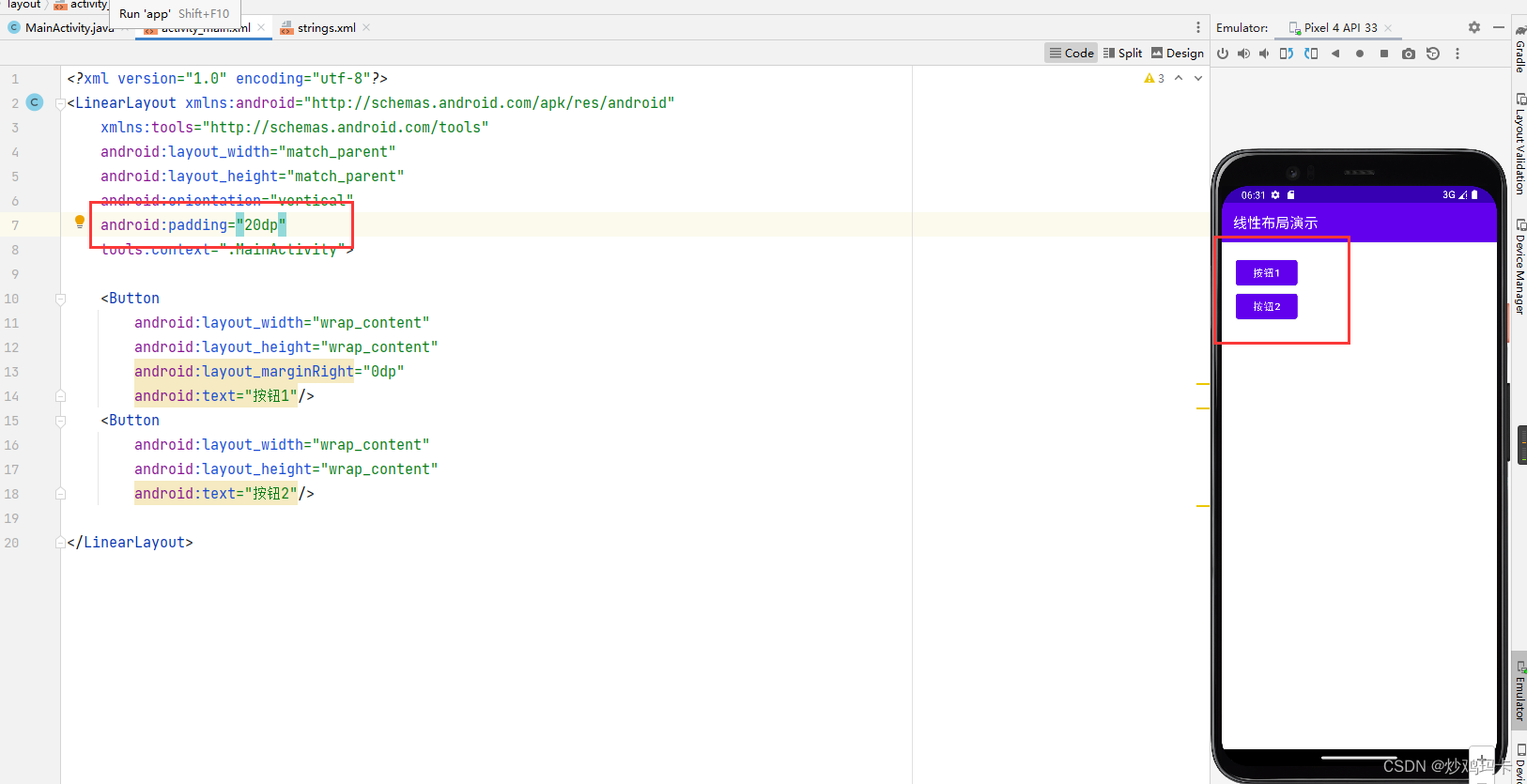

（2）设置线性布局内边距

• padding (paddingTop, paddingBottom, paddingLeft, paddingRight)


（3）设置线性布局对齐方式

• gravity (left、center、right、top、bottom可以搭配形成很多种对齐方式)

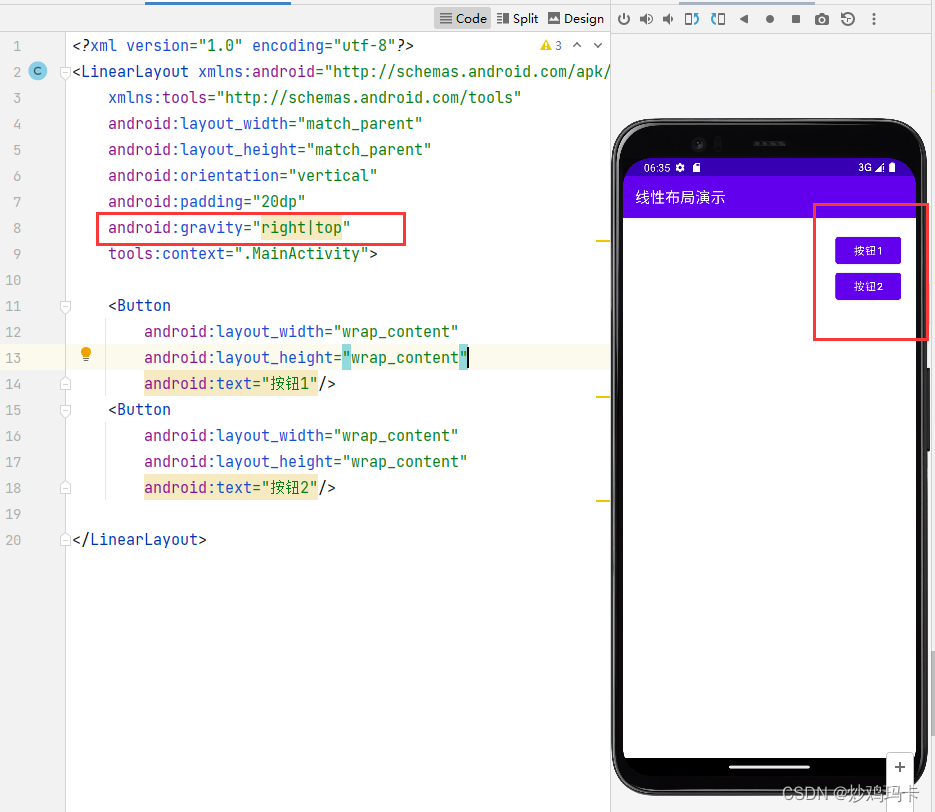

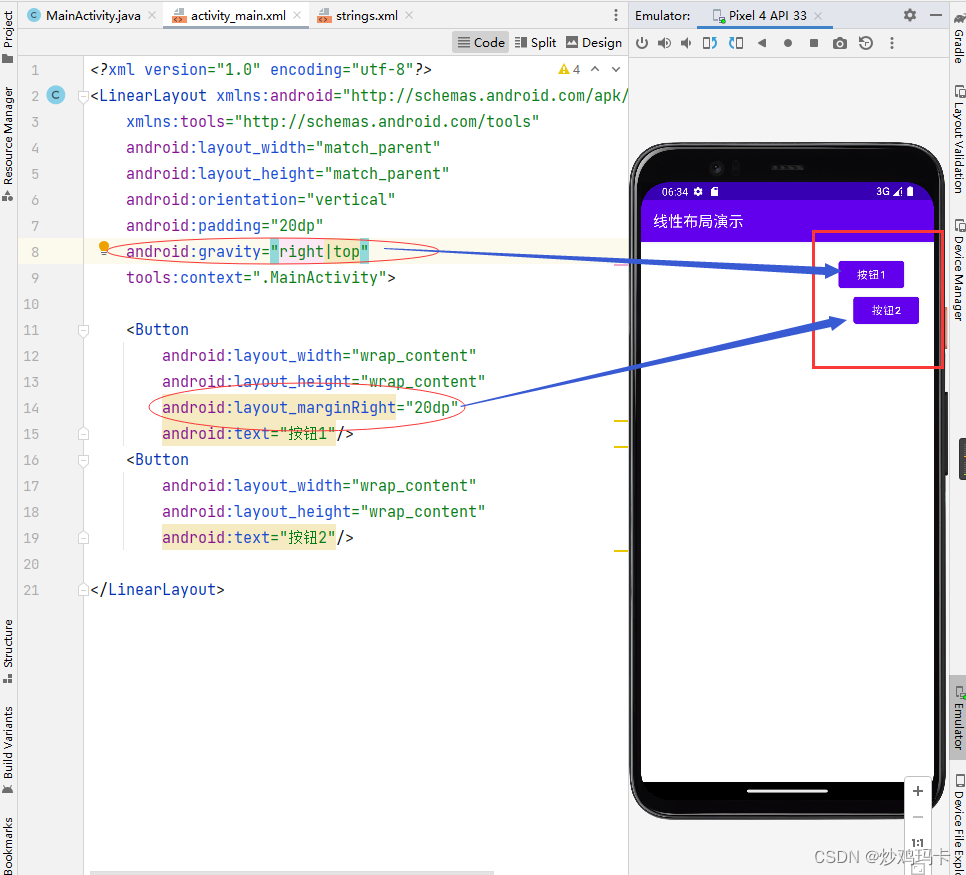

• 设置右上对齐 - right|top

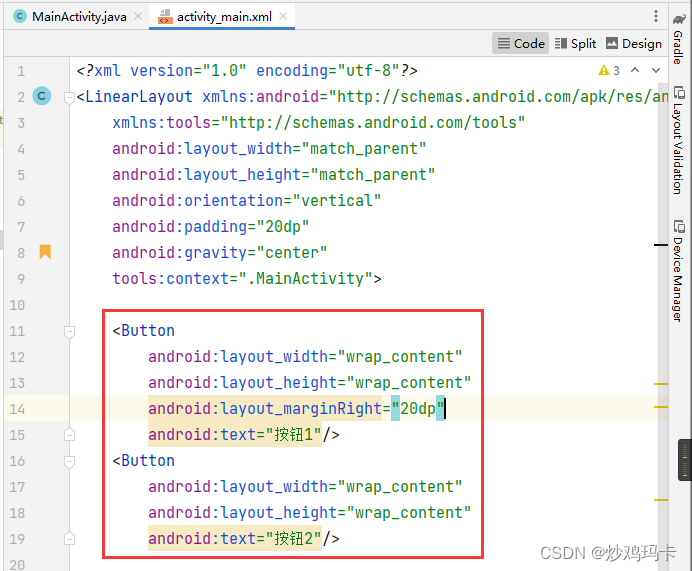

• 删掉【按钮1】的右外边距

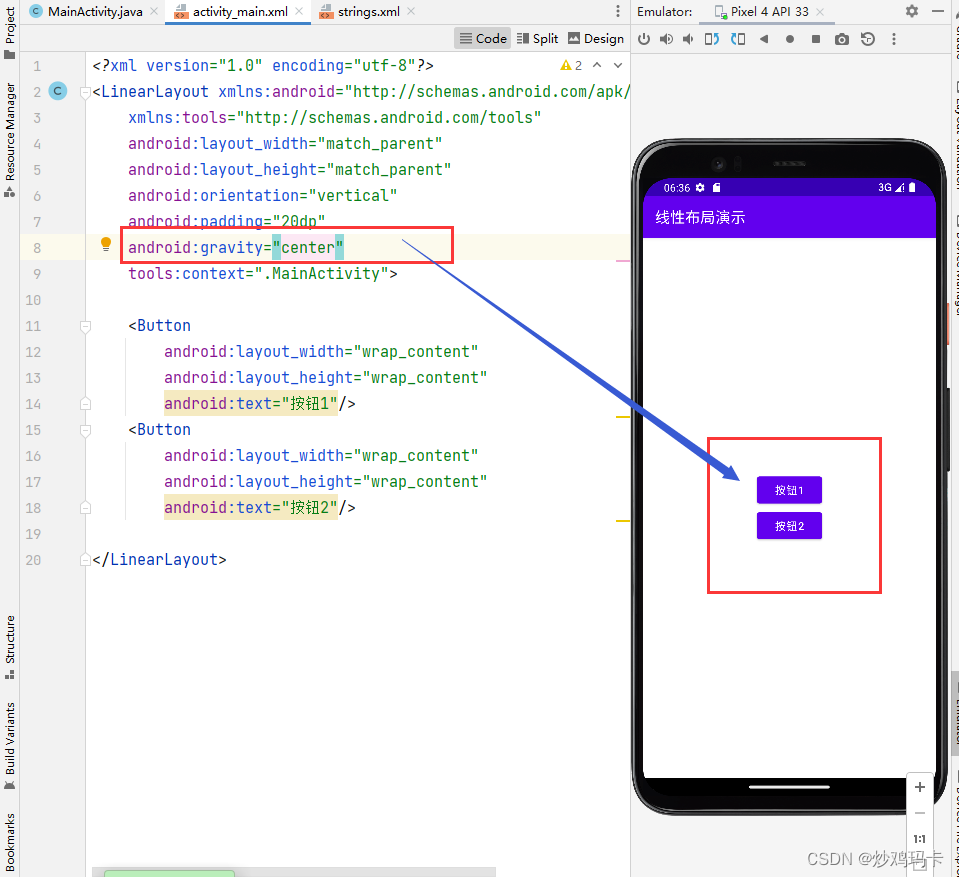

• 设置居中对齐 - center

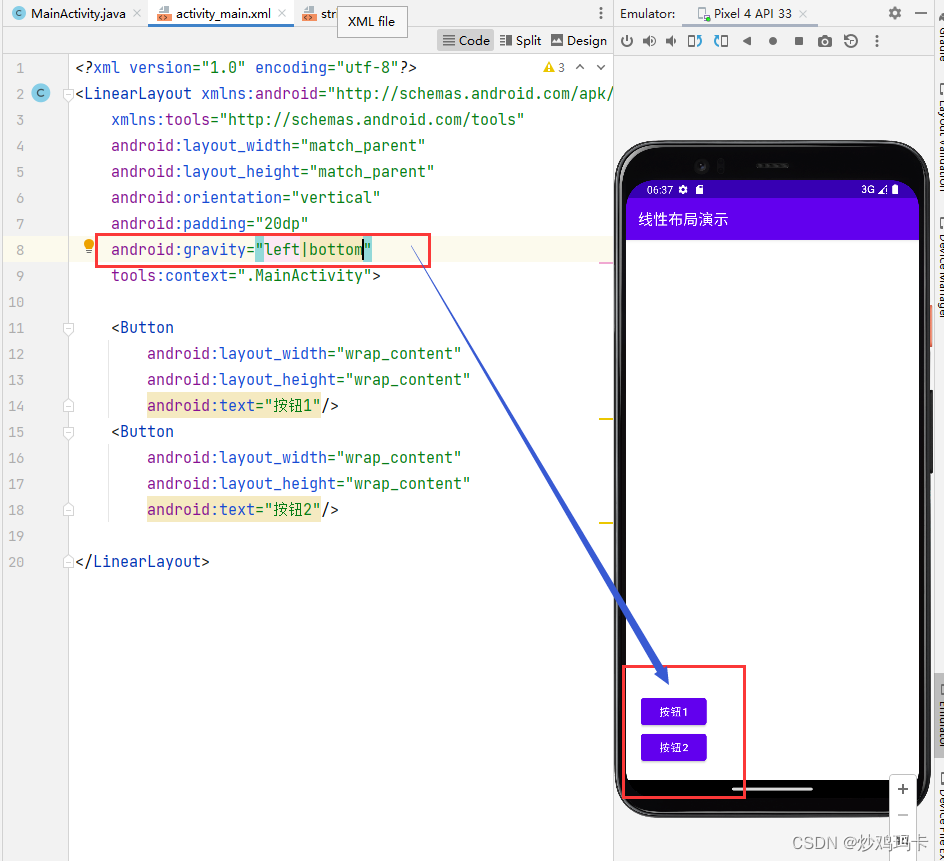

• 设置左下对齐 - left|bottom

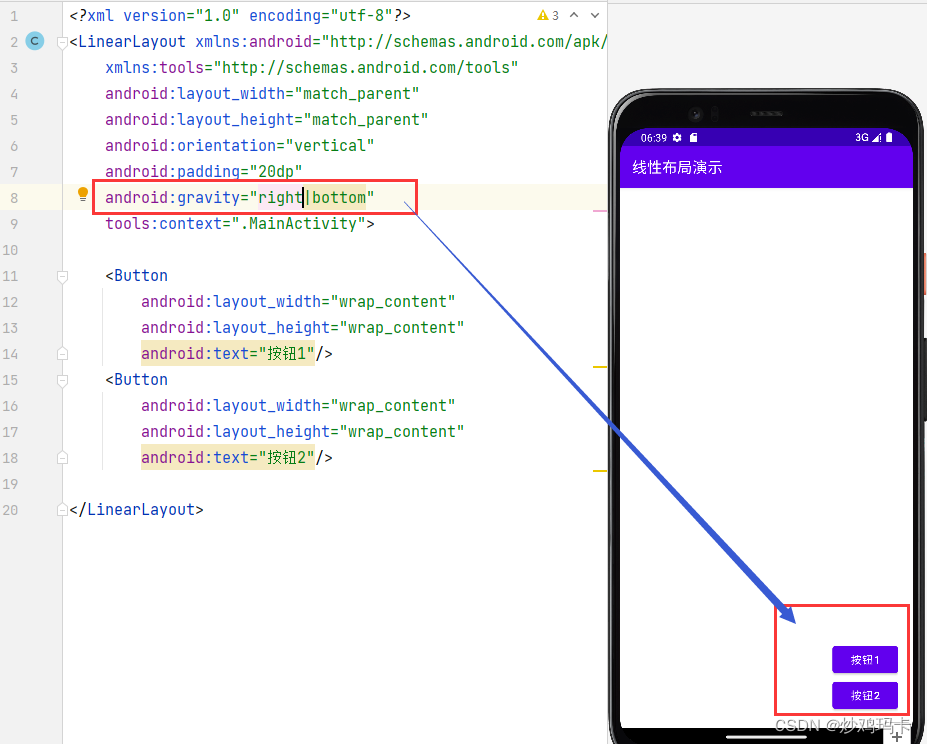

• 设置右下对齐 - right|bottom

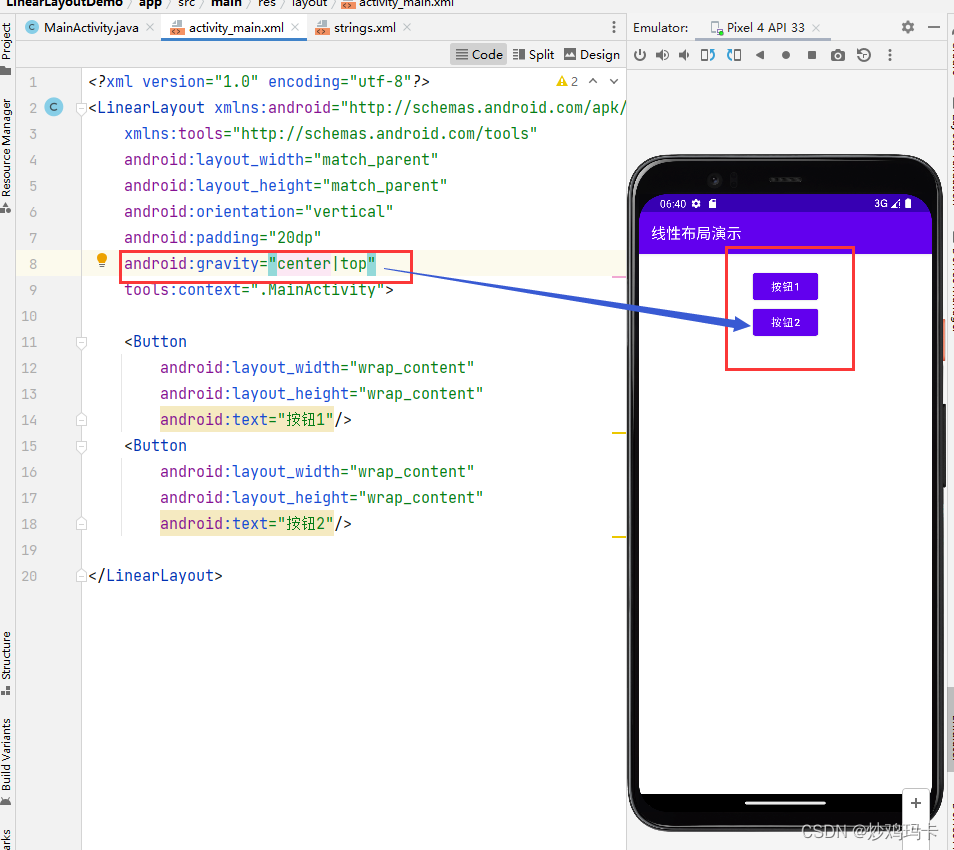

• 设置上中对齐 - center|top


• 其余几种情况：左中对齐、右中对齐和下中对齐

（4）设置线性布局背景

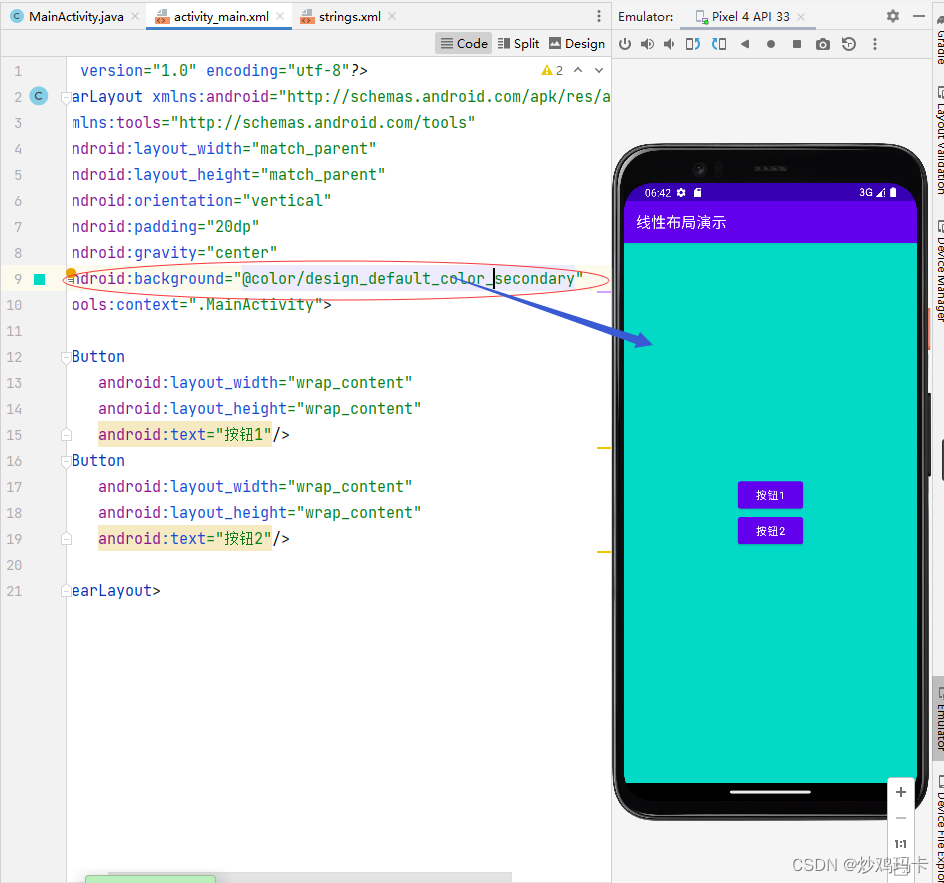

• 设置背景颜色（采用颜色变量）


• 设置背景颜色（采用颜色常量）

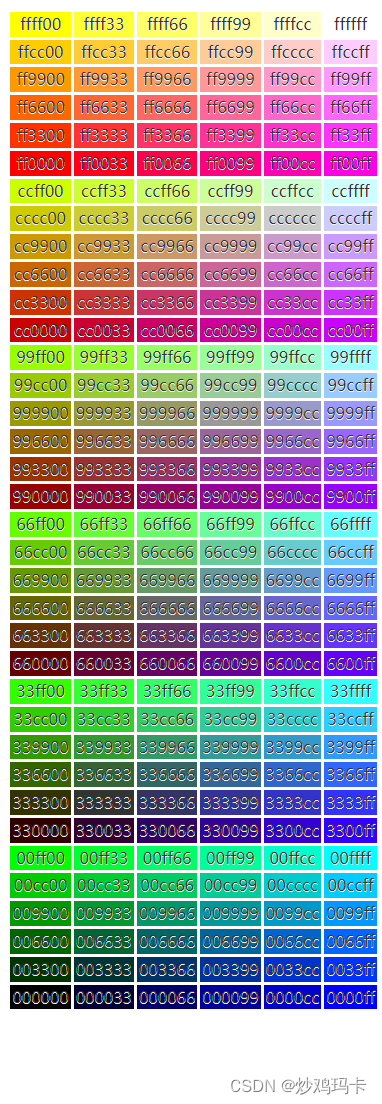

• 问题：想设置自己喜欢的颜色，怎么定义颜色常量？
  https://m.wang1314.com/doc/webapp/topic/21084865.html

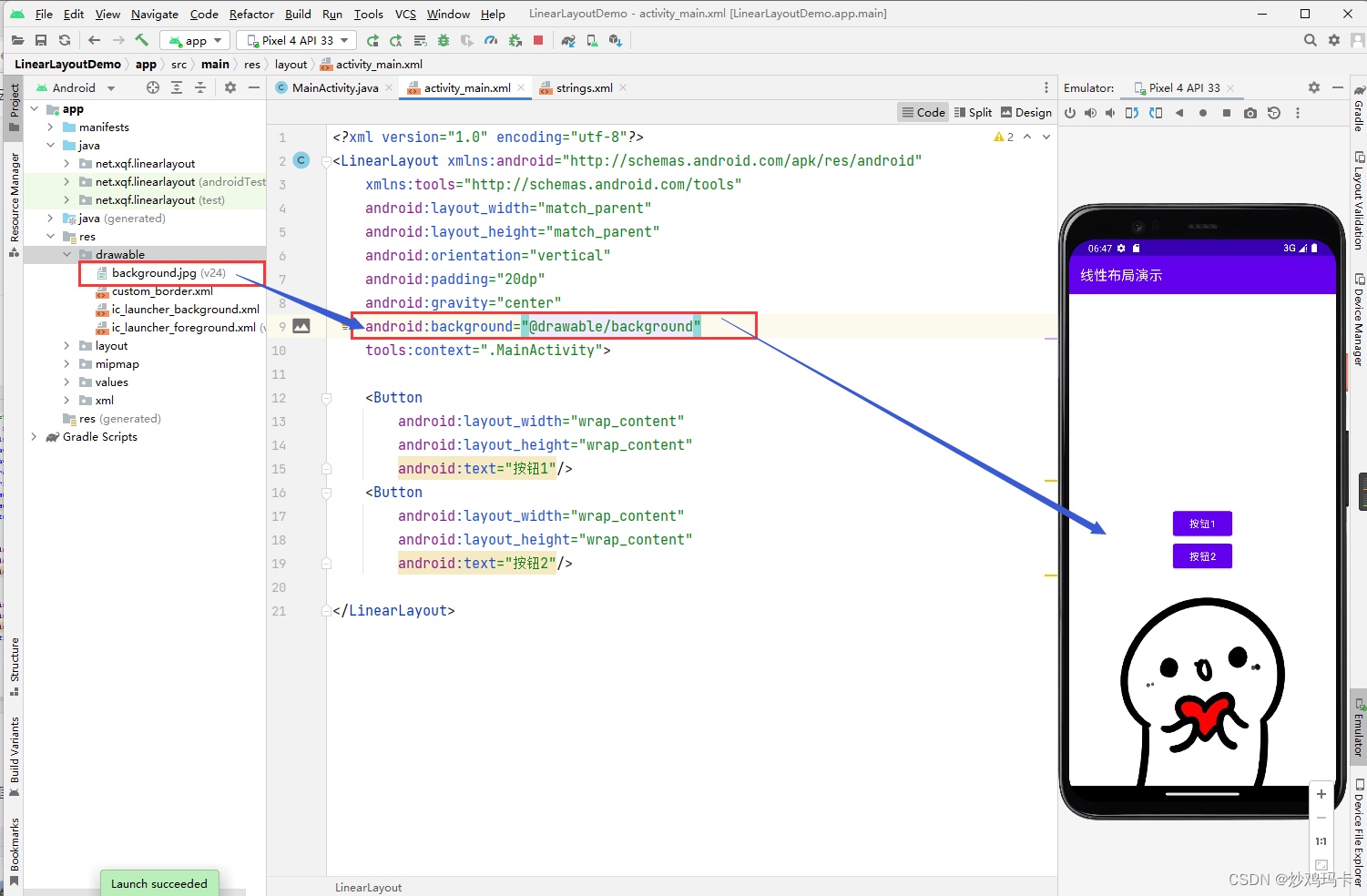

• 设置背景图片


• 设置背景选择器

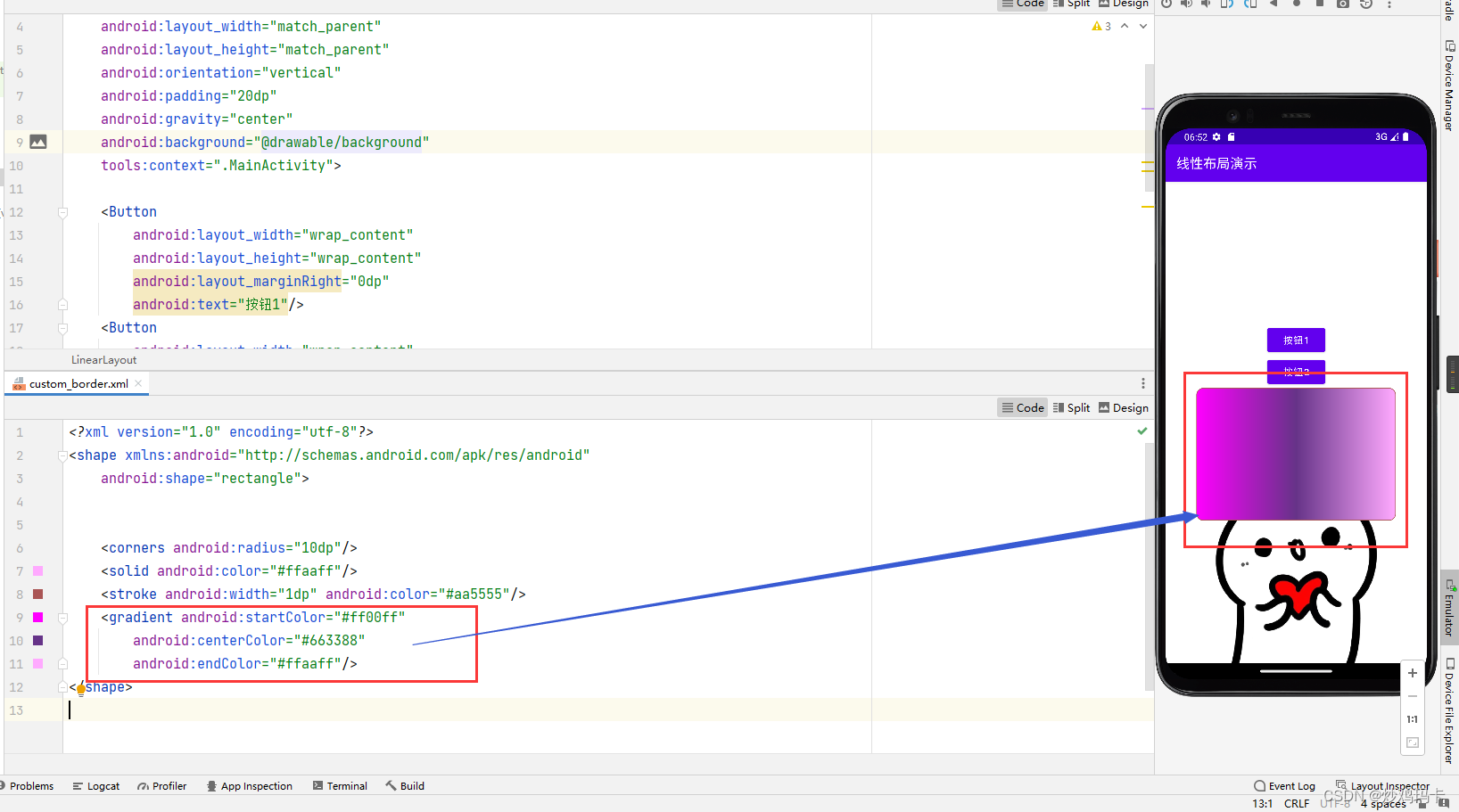

• 添加一个线性布局，设置自定义边框


• 实现边框渐变色效果


（四）案例演示：线性布局嵌套

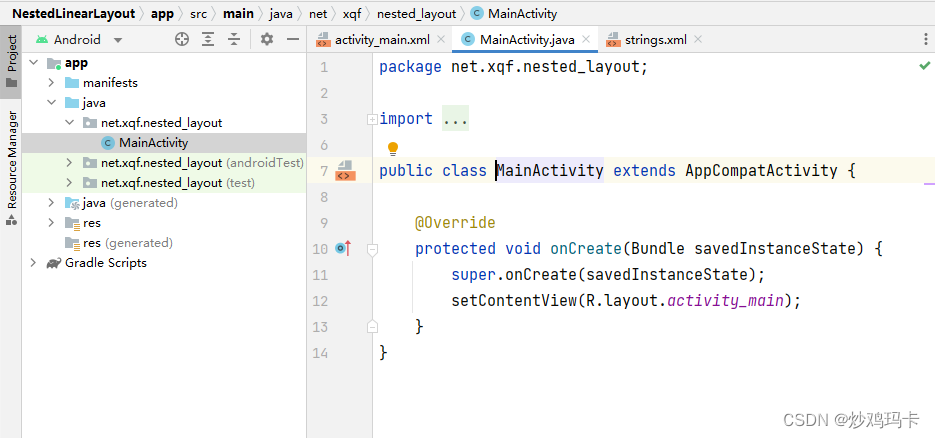

1、创建安卓应用

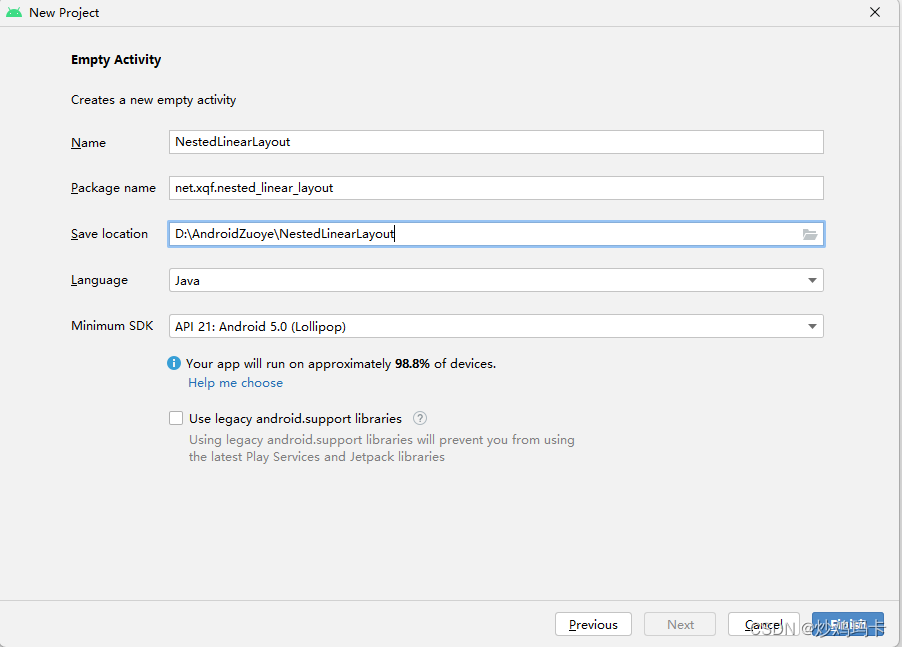

• 基于Empty Activity创建安卓应用 -NestedLinearLayout


• 单击【Finish】按钮

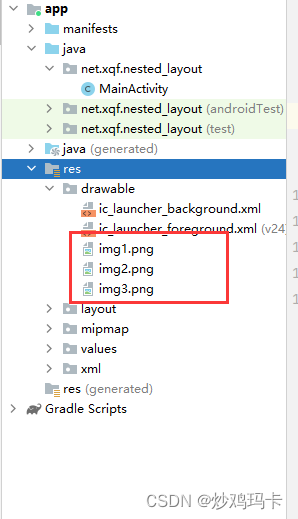

2、准备图片素材

• 将三张小图片拷贝到res/drawable目录


3、主布局资源文件

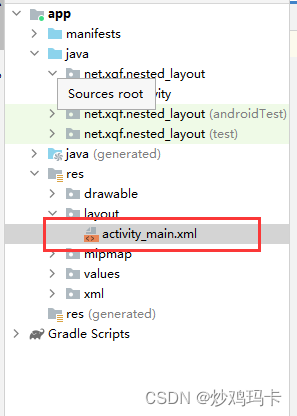

• 主布局资源文件 - activity_main.xml


• 将约束布局改为线性布局

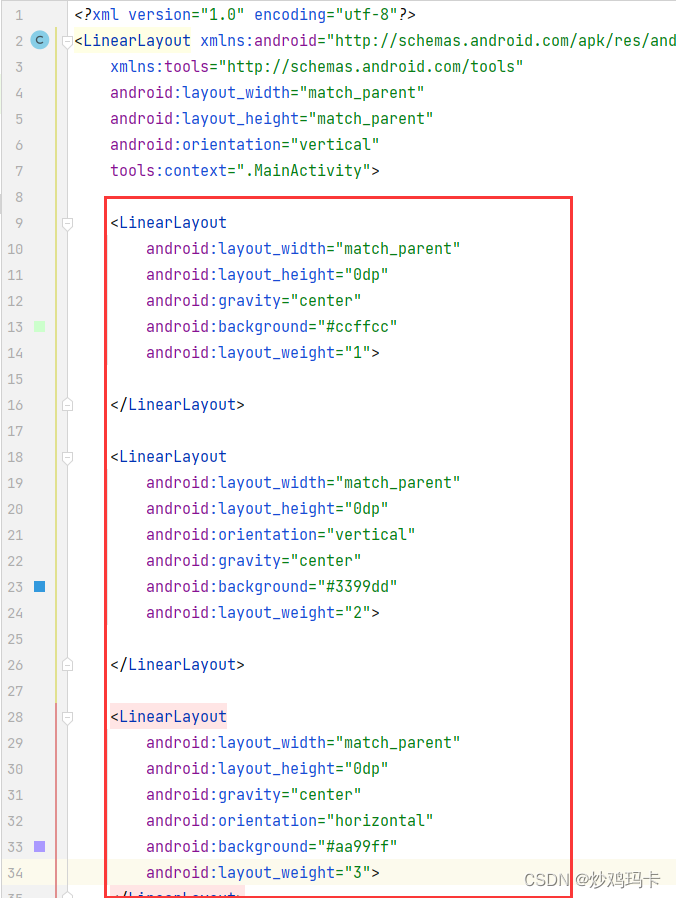

• 添加三个线性布局，按照1:2:3比例垂直瓜分手机屏幕


4、字符串资源文件

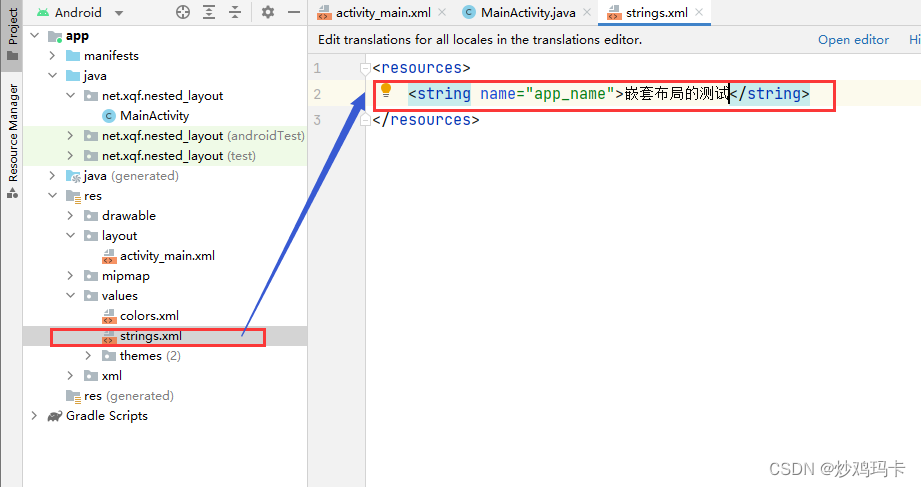

• 字符串资源文件 - strings.xml


5、启动应用，查看效果

• 三个布局按照1:2:3比例垂直瓜分手机屏幕


6、修改布局，查看效果

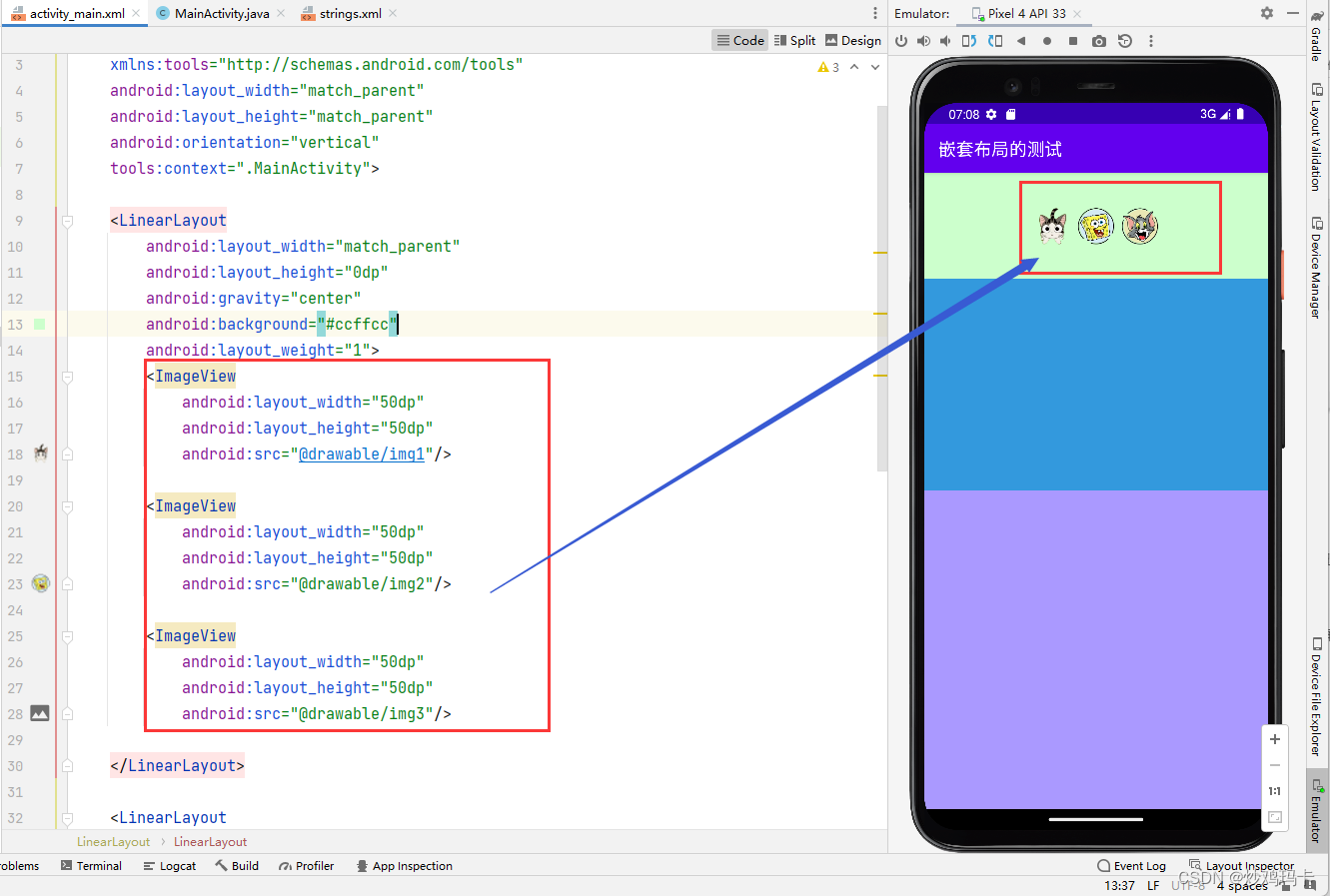

• 在第一个布局添加三个水平摆放的图像视图

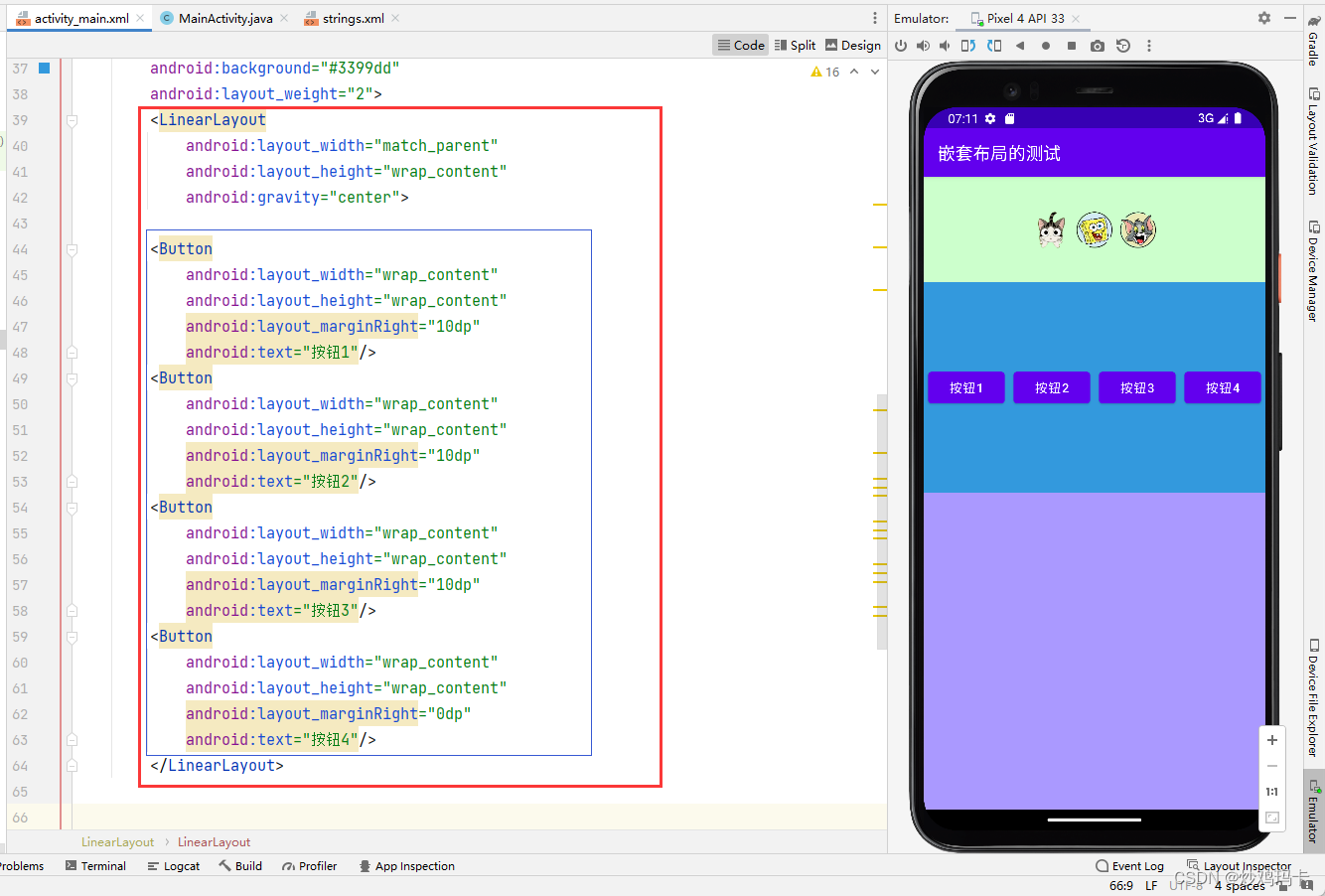

• 在第二个布局里添加一个横向线性布局，里面添加四个按钮

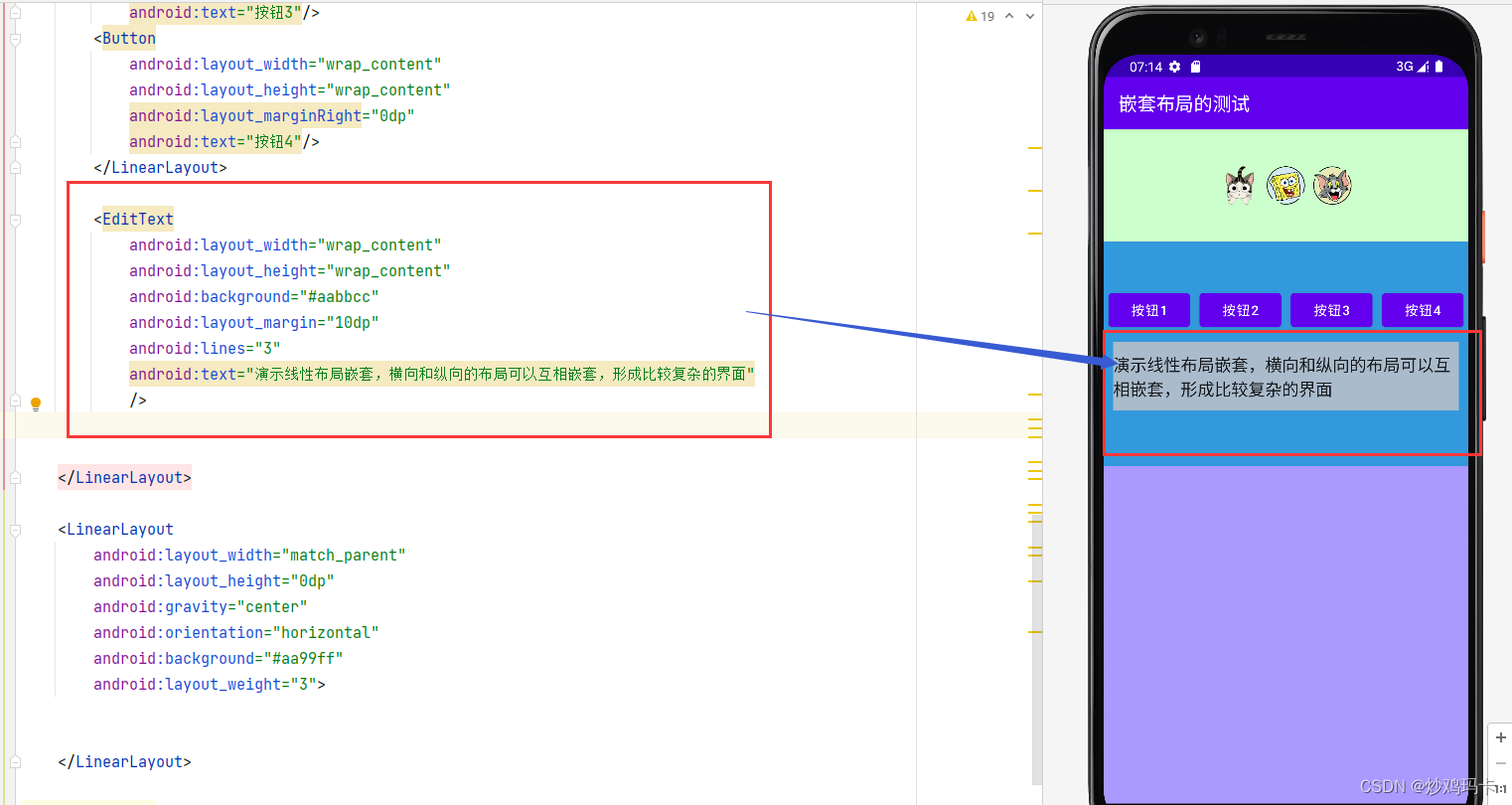

• 在第二个布局里添加一个编辑框

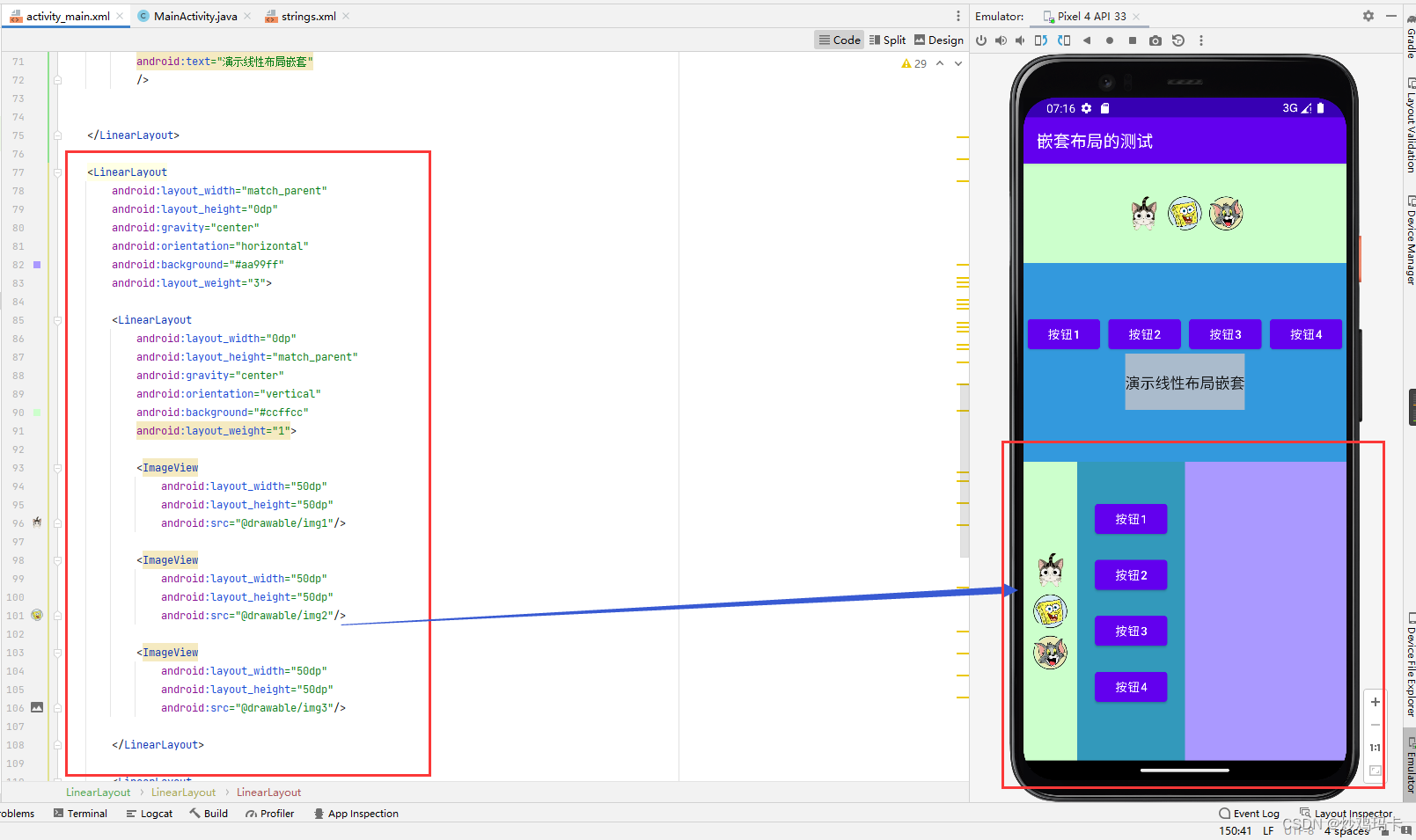

• 第三个布局里添加三个布局，按照1:2:3比例水平瓜分手机屏幕


三、上机操作

任务一、选择水果

• 单击某个水果图标，弹出土司提示用户选择了什么水果

1、编写主布局资源文件

• 代码：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:gravity="center"
    tools:context=".MainActivity">

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:gravity="center">

        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical">

            <ImageView
                android:id="@+id/BXG"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/bxg"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="百香果"/>

        </LinearLayout>
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical"
            android:paddingLeft="20dp">
            <ImageView
                android:id="@+id/LM"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/lm"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="蓝莓"/>
        </LinearLayout>
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical"
            android:paddingLeft="20dp">
            <ImageView
                android:id="@+id/MG"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/mg"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="芒果"/>
        </LinearLayout>
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical"
            android:paddingLeft="20dp">
            <ImageView
                android:id="@+id/PG"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/pg"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="苹果"/>
        </LinearLayout>
    </LinearLayout>

    <LinearLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:gravity="center">

        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical">
            <ImageView
                android:id="@+id/PT"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/pt"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="葡萄"/>

        </LinearLayout>
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical"
            android:paddingLeft="20dp">
            <ImageView
                android:id="@+id/CM"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/cm"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="草莓"/>
        </LinearLayout>
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical"
            android:paddingLeft="20dp">
            <ImageView
                android:id="@+id/CZ"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/cz"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="橙子"/>
        </LinearLayout>
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:gravity="center"
            android:orientation="vertical"
            android:paddingLeft="20dp">
            <ImageView
                android:id="@+id/TZ"
                android:layout_width="50dp"
                android:layout_height="50dp"
                android:src="@drawable/tz"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:gravity="center"
                android:textSize="15dp"
                android:text="桃子"/>
        </LinearLayout>
    </LinearLayout>

</LinearLayout>

2、编写主窗口文件并给图片添加吐司

• 代码：

package net.xqf.choose_fruit;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;
import android.view.View;
import android.widget.ImageView;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {
    private ImageView BXG;
    private ImageView LM;
    private ImageView MG;
    private ImageView PG;
    private ImageView PT;
    private ImageView CM;
    private ImageView CZ;
    private ImageView TZ;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        BXG = findViewById(R.id.BXG);
        LM = findViewById(R.id.LM);
        MG = findViewById(R.id.MG);
        PG = findViewById(R.id.PG);
        PT = findViewById(R.id.PT);
        CM = findViewById(R.id.CM);
        CZ = findViewById(R.id.CZ);
        TZ = findViewById(R.id.TZ);

        BXG.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "百香果", Toast.LENGTH_SHORT).show();
            }
        });
        LM.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "蓝莓", Toast.LENGTH_SHORT).show();
            }
        });
        MG.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "芒果", Toast.LENGTH_SHORT).show();
            }
        });
        PG.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "苹果", Toast.LENGTH_SHORT).show();
            }
        });
        PT.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "葡萄", Toast.LENGTH_SHORT).show();
            }
        });
        CM.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "草莓", Toast.LENGTH_SHORT).show();
            }
        });
        CZ.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "橙子", Toast.LENGTH_SHORT).show();
            }
        });
        TZ.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Toast.makeText(MainActivity.this, "桃子", Toast.LENGTH_SHORT).show();
            }
        });
    }
}

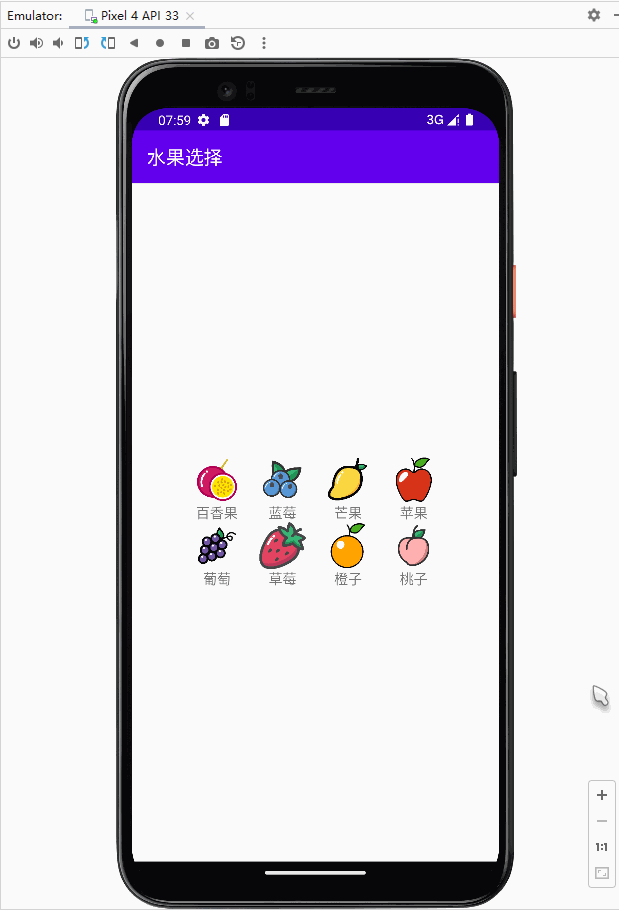

3、运行程序查看效果
