Layout布局中Button被拉伸解决方法

101 阅读 0 评论 67 点赞

我是靠谱客的博主还单身小伙，这篇文章主要介绍Layout布局中Button被拉伸解决方法，现在分享给大家，希望可以做个参考。

问题描述：

从一个项目中复制Layout布局到新的项目后，UI界面的Button总是被拉伸变大，网上找了许多资料，对Button属性各种设置却也未果，甚是郁闷。

效果图如下：

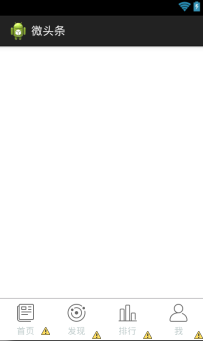

底部导航效果复制到另一项目后> 底部导航变大效果

复制的布局代码：

复制代码

</LinearLayout>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context="${relativePackage}.${activityClass}" >

    <FrameLayout
        android:id="@+id/fragment"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1" >
    </FrameLayout>

    <TextView
        android:layout_width="match_parent"
        android:layout_height="1dp"
        android:background="#BDBCBE" />

    <LinearLayout
        android:id="@+id/bottom_bar"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom"
        android:orientation="horizontal" >

        <Button
            android:id="@+id/home"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:background="@null"
            android:layout_marginTop="2dp"
            android:drawablePadding="5dp"
            android:layout_weight="1"
            android:drawableTop="@drawable/bootom_bar_home_selector"
            android:textColor="@drawable/bottom_bar_textcolor"
            android:text="首页"
            android:textSize="14sp" />

        <Button
            android:id="@+id/found"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_marginTop="2dp"
            android:layout_weight="1"
            android:background="@null"
            android:drawablePadding="5dp"
            android:drawableTop="@drawable/bootom_bar_found_selector"
            android:padding="5dp"
            android:text="发现"
            android:textColor="@drawable/bottom_bar_textcolor"
            android:textSize="14sp" />

        <Button
            android:id="@+id/racking"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_marginTop="2dp"
            android:layout_weight="1"
            android:background="@null"
            android:drawablePadding="5dp"
            android:drawableTop="@drawable/bootom_bar_racking_selector"
            android:padding="5dp"
            android:text="排行"
            android:textColor="@drawable/bottom_bar_textcolor"
            android:textSize="14sp" />

        <Button
            android:id="@+id/myself"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_marginTop="2dp"
            android:layout_weight="1"
            android:background="@null"
            android:drawablePadding="5dp"
            android:drawableTop="@drawable/bootom_bar_person_selector"
            android:padding="5dp"
            android:text="我"
            android:textColor="@drawable/bottom_bar_textcolor"
            android:textSize="14sp" />
    </LinearLayout>

</LinearLayout>

使用到的按钮选择器格式如下：

复制代码

1
2
3
4
5
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/home_press" android:state_selected="true"/>
    <item android:drawable="@drawable/home_unpress" android:state_selected="false"/>

</selector>

公用颜色选择器：

复制代码

1
2
3
4
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_selected="true" android:color="#157efb"/>
    <item android:state_selected="false" android:color="#C1CDCD"/>
</selector>

以上的布局代码在原项目中显示正常，但在其他项目中Button变大。

问题原因：

应该在res下新建一个drawable文件夹，将xml的selector选择器文件写到drawable文件夹里面。而我是把选择器文件放在了项目自带的存放图片的drawable_hdpi文件夹里面了，导致选择器显示混乱。

如果把选择器文件放在了项目自带的存放图片的drawable_hdpi等文件夹里面，可进行以下处理：

解决方案：

将按钮选择器中的图片选择设置在bitmap中,Button不会被拉伸，显示效果正常:

复制代码

1
2
3
4
5
6
7
8
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:state_selected="true">
        <bitmap android:src="@drawable/home_press" android:tileMode="disabled" android:gravity="top"/>
    </item>
    <item android:state_selected="false">
        <bitmap android:src="@drawable/home_unpress" android:tileMode="disabled" android:gravity="top"/>
    </item>
</selector>

推广：

实例：给ImageButton设置Background，有时候背景也会被拉伸。

分析：XML中ImageView属性src和background的区别：

background会根据ImageView组件给定的长宽进行拉伸，而src就存放的是原图的大小，不会进行拉伸。src是图片内容（前景），bg是背景，可以同时使用。

此外：scaleType只对src起作用；bg可设置透明度，比如在ImageButton中就可以用Android:scaleType控制图片的缩放方式

当原图片大小为30x30，设置后被拉伸时。

解决方案一：
代码中设置ImageButton的layout_width和layout_width，如下：

复制代码

1
2
LinearLayout.LayoutParams layoutParam = new LinearLayout.LayoutParams(30, 30);
layout.addView(imageButton, layoutParam);

但事实上我们并不希望在代码存在“硬编码”的情况。

解决方案二：
在代码中申昭setBackgroundResource()或者在xml中设置android:background属性时，将background以XML Bitmap的形式定义，如下：

复制代码

1
2
3
4
5
6
<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@id/toolbar_bg_bitmap"
    android:src="@drawable/toolbar_bg"
    android:tileMode="disabled" android:gravity="top" >
</bitmap>

调用如下：

复制代码

1
2
3
4
imageButton.setBackgroundResource(R.drawable.toolbar_bg_bitmap)
或者
    <ImageButton ...       android:background="@drawable/toolbar_bg_bmp"
    ... />

若背景图片有多种状态，还可设置选择器toolbar_bg_selector.xml：

复制代码

1
2
3
4
5
6
7
8
9
<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android" >
    <item android:state_pressed="true" >
        <bitmap android:src="@drawable/toolbar_bg_sel" android:tileMode="disabled" android:gravity="top" />
    </item>
    <item >
        <bitmap android:src="@drawable/toolbar_bg" android:tileMode="disabled" android:gravity="top" />
    </item>
</selector>
