概述

前言

思路是使用平面方程来判断模型裁切，之后在另一面使用UnLit的自发光材质显示剖面。但Ue4的BlendingMaterialAttributes不能指定UnLit作为ShaderModel。所以可以使用我之前开发的多Pass插件搞定。

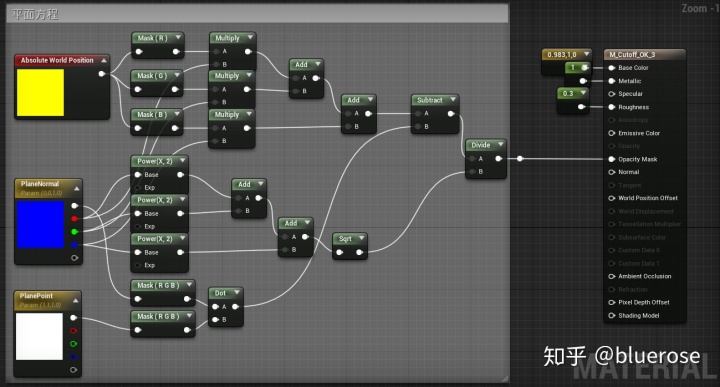

外部普通表面材质

使用平面方程来做一个Mask即可。

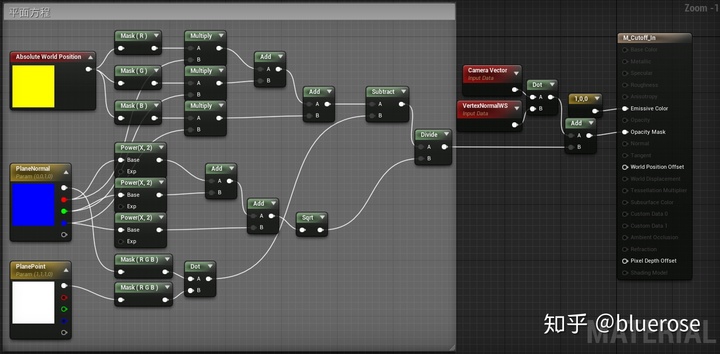

内部剖面材质

坡面材质需要使用UnLit材质模型，这样就不会有阴影与法线的干扰了。但Unlit不能翻转法线，所以需要再勾选双面渲染选项。

使用方法说明

bluerose：基于插件的SkeletalMesh多Pass绘制方案zhuanlan.zhihu.com

使用上面链接介绍的代码，新建一个蓝图类并且挂载UStrokeStaticMeshComponent。
赋予UStrokeStaticMeshComponent所需剖切的模型，以及上文制作好的外部表面材质。
赋予SecondPassMaterial内部剖面材质，并勾选UStrokeStaticMeshComponent的NeedSecondPass变量。
将蓝图类拖到关卡中，并且设置2个材质的PlaneNormal与PlanePoint。PlanePoint为世界坐标，PlaneNormal需要归一化。

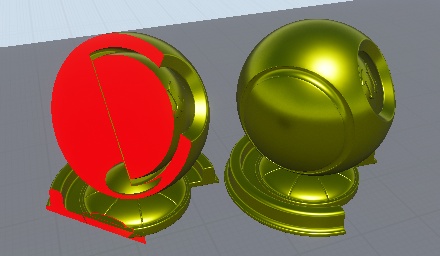

最终效果

锯齿是因为垃圾笔记本散热差，把效果开低的关系。

错误的尝试

之前还尝试WorldPositionOffset的思路来做，不过后来发现没有实用性。因为剖面的大小与形状是不确定的，用投射的方式来平移内部可见顶点，会造成多余的顶点平移到平面外的问题。所以只适合拿来做规整模型的剖切效果。

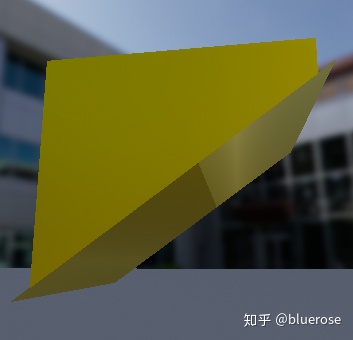

错误结果：

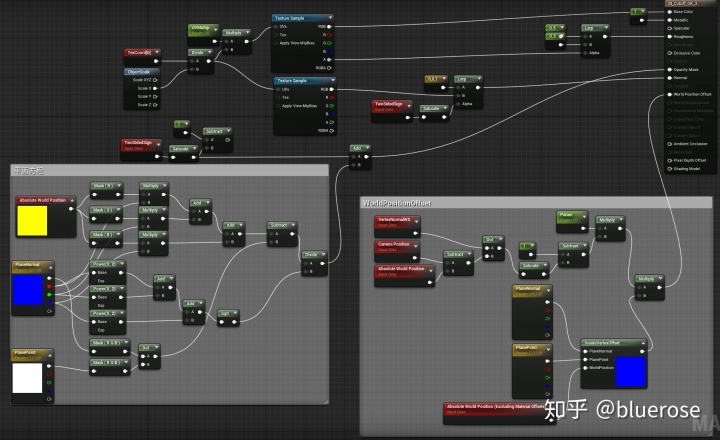

实现节点如下：

CustomNode代码：

// Input PlaneNormal
// Input PlanePoint
// Input WorldPosition
float NormalPower2= pow(PlaneNormal.x,2) + pow(PlaneNormal.y,2) + pow(PlaneNormal.z,2);
float D=dot(PlaneNormal.xyz,PlanePoint.xyz)*-1;

float posX= ((pow(PlaneNormal.y,2) + pow(PlaneNormal.z,2))*WorldPosition.x-PlaneNormal.x*(PlaneNormal.y*WorldPosition.y+PlaneNormal.z*WorldPosition.z+D))/NormalPower2;

float posY=((pow(PlaneNormal.x,2) + pow(PlaneNormal.z,2))*WorldPosition.y-PlaneNormal.y*(PlaneNormal.x*WorldPosition.x+PlaneNormal.z*WorldPosition.z+D))/NormalPower2;

float posZ=((pow(PlaneNormal.x,2) + pow(PlaneNormal.y,2))*WorldPosition.z-PlaneNormal.z*(PlaneNormal.x*WorldPosition.x+PlaneNormal.y*WorldPosition.y+D))/NormalPower2;

return float3(posX,posY,posZ)-WorldPosition.xyz;
