Altium Designer学习笔记

3.原理图设计初步a：对菜单进行介绍，F1：打开帮助文档

3.原理图设计初步b：对工具栏进行介绍，对sheet进行设置，如何进行系统设置Tool->Preferences（或者DXP->Preferences）

4.原理图设计进阶a：介绍如何绘制原理图

4.原理图设计进阶b：介绍如何绘制原理图

4.1 空格是逆时针旋转，x左右翻转，y上下翻转

4.2 shift+鼠标左键快捷复制

4.3 查找和替换的快捷键是ctrl+F和ctrl+H

4.4 为原理图器件添加注释Tool->annotate Sch(快捷键TA)

4.5 Smart Paste 可以在不同的应用间复制粘贴

4.6 Break Wear 分割线

4.7 移动分为两种 Move Drag ，ctrl和鼠标移动是Drag，器件移动的时候线也会连起来，Move 线不连起来

4.8 Text Frame文本框 Notes  ，Place很不错

4.9 原理图文件的右下角的Title有时候可能不管用，需要在Preferences->Graphical Editing ->Convert Special Strings 画上勾，这个需要在Design中选择模版才行

4.10 左边侧栏 快捷键Shortcuts

4.11 器件统一摆放整齐

4.12 ctrl+D 也是复制，ctrl+C复制不会将器件显示出来，ctrl+D会显示出来

4.13 在Place->directives->Compile Mask 可以掩饰一部分进行屏蔽不编译，屏蔽罩

5.原理图设计提高a：

5.原理图设计提高b：

5.1 全局修改，Find Similar Object查找相似物体，找到相似的物体后，要把要修改的物体全部选择后，才能全部修改，在Edit->Select->All，如果不想自己手动全部选择，可以在查找相似物体的面板中下面有一个选项Select Matching ，画上勾就可以了，这会省很多事

5.2 清除操作，右下角的Clear（快捷键ctrl+C）

5.3 在Tool->Footprint Manager 封装管理器，在里面进行更改后，记得点击右下角的Accept Changes

5.4 生成原理图库 Design->Make Sch Library 根据别人的原理图生成原理图库

5.5 Tool->Reset 清楚原理图中的编号，Annotate 注释原理图中的编号，这个功能很好用

5.6 整体选择 创建联合体 ，选中一些器件，右键->Unions 创建一个联合体，这样拖动一个器件就可以整体拖动

5.7 将几个器件组合成一个整体，以便组成一个新的部分，可以在以后的工程中整体使用，右键->Snippet,在右下角System中的Snippet中可以使用

5.8 Reports->Bill of materials 中可以生成原件报表

6.原理图设计深入a：

6.原理图设计深入b：

7.原理图库的设计a：

7.原理图库的设计b：

7.1 绘制引脚的时候默认是增加一的，我们可以设置成减小或者增加成2等，在Preferences中，也可以设置成按照字母增加，他是按照字符串最后以为来判断的，减小的话是加一个负号
7.2 绘制的原理图 如何显示U？等信息，右键->Options->Document Options
7.3 可以为原件进行帮助文档的连接，把鼠标放在原件上，按F1就可以打开这个原件的帮助文档，也可以连接到一个网页等，当原理图库原件发生变化后，需要更新以下，在SCH Library中选中原件，右键选更新
7.4 绘制元器件，由多个Part组成。Tool->New Parts，为每一个Part绘制原理图即可，如何在引脚的名字上边加上横线，在写原件名字的时候价格斜杠即可，比如RST，就会在RST的上边加上横线

8.PCB库的设计a：

8.PCB库的设计b：

8.1 利用AD提供的库绘制自己的原理图库，这样可以加快自己绘制的速度。

8.2 PCB库的编辑，要从他的原点开始绘制，ctrl+end 快捷键可以快速定位到原点。

8.3 手工绘制，ctrl+q 可以在英制和米制单位间快速切换

8.4 ctrl+M 测距

8.5 利用封装向导绘制封装，Tool->Component Wizard，根据向导选择封装进行设计，这里要注意一个问题，就是要参考数据手册把引脚的宽与长和芯片的大小设置好，引脚的长度要不芯片手册上的标准的长度要长一点，这样才能手动焊接的时候把焊笔焊锡放上去

8.6 按L键可以打开有关层的面板

8.7 使用IPC封装向导Tool->IPC Footprint Wizard ，这个比较好

8.8 为绘制的PCB库设置参考点，Edit->Set Reference

9.集成库的设计a：

9.集成库的设计b：

9.1 在Pcblib和SchLib文件中对元器件进行改变之后，要对更改的元器件的SCH或者Pcb在原理图中进行更新，在左侧栏Sch Library或Pcb Library中选中元器件右键选择更新即可。

9.2 使用Modle Manager对元器件进行管理，为每个元器件的原理图与Pcb建立对应关系

9.3 在Pcb Model中有Pin Map，可以修改元器件的引脚映射。

9.4 建立一个集成库，再建立两个文件，可以将别人画好的原理图和Pcb复制过来形成自己的集成库

10.PCB的设计初步a：

10.1 建立一个PCB文件，左侧栏Files里面的PCB Templates 或者 PCB Borad Wizard（用这个比较好，可以自定义）

10.2 右键 Options -> Board Options 很有用，要记住，时常看一下

10.3 Mask 屏蔽罩 ，在PCB文档下，左侧PCB栏可以查看当前PCB的所有信息。

10.PCB的设计初步c：

10.4 Board Insight ，View->Board Insight

10.5 AD支持双命令

10.6 Edit：Jump跳转，快速跳转到指定位置

10.7 End 对屏幕进行刷新

10.8 Switch to 3D 切换到3D视图

10.9 Place->Fill 绘制填充区域

10.10 Place->Coordinate 放置坐标，在PCB图上放置坐标

10.11 Place->Dimension 在PCB图上放置 尺寸，面积等

10.12 Place->Keepout 也可以在Keepout层绘制各种图形等

10.13 在Design->Board Shape 中可以重新绘制板子的大小

10.14 在Design->Board Layers 可以设置板子的各层（快捷键L）

10.15 Design->Make PCB Library 生成PCB库，在原理图中也有这一个功能，很好用

10.PCB的设计初步d：Tool之后的菜单

10.16 Tool->Reset Error Markers 清除错误规则

10.17 Tool->Un-Route 清除布线

10.18 Tool->Re-Annotate 对PCB图中已经设计好的元器件的标号重新进行编号

10.19 如果在PCB封装库中对原件的封装进行了改变，可以利用Tool->Update From PCB Libraries 进行封装的更新

10.20 Tool->Cross Probe (穿越探针)，可以在PCB文件中点击原件封装，直接定位切换到原理图文件中，这个很快捷的找到自己绘制原件的位置

10.21 Tool->Convert 转换的各种操作

10.22 Tool->Teardrops 泪滴，在焊盘与导线的连接处形成泪滴，这是一个很好的操作。

10.23 Shift+S 单层显示，只显示一层，可以方便查看一层的布线

10.24 Tool->preferences ，是PCB Editor，对PCB文档进行编辑设置

11.PCB的设计进阶a：对层进行了详细的介绍

11.PCB的设计进阶b：对布线规则进行了详细的介绍

11.PCB的设计进阶c：进一步讲解规则，对Classes进行了介绍

12.PCB的设计提高a：

12.1（快捷键vgv，可以快速切换格点和线），设置原点，定义边界绘制Keepout线

12.2 使用PCB Filter 过滤器，可以选择各种东西

12.3 布局，使用Tool->Component Placement->Reposition Selecte Components，选中要布局的原件，就可以依次显示出来，可以快速布局，提高布局速度。

12.4 自动布局，使用布局器，推荐自己手动布局

12.5 鼠标按住元器件，按 L 键可以快速在 顶层和底层之间 切换

12.6 点击元器件，右键 Component Actions里有很多有用的操作，比如将原件放到格点上

12.7 五种走线模式，按 空格 可以在两种模式下切换（起点45度，终点45度），按 shift+空格可以在五种走线模式下切换（45度布线，45度圆弧布线，90度布线，90度

          圆弧布线，360度任意方位布线）

12.8 按一下数字键盘 1 ，布线的预览模式会由虚变实

12.9 右键在Options->Preferences->Interactive Routing（交互式布线）,选择Automatically Terminate Routing ，那么不玩一根线之后就会自动断开，不选择的话，不

           会自动断开，按鼠标右键即可断开。在这个菜单中，还有一个遇到障碍物的操作，按shift+R，可以快速切换

12.10 按数字键1左边的 ~ 号，可以快速打开布线所需的所有快捷键，很有用

12.11 按 * 号，可以布上 过孔 ，线并会切换到另一层 ，按 ~ 号可以查看所有的快捷键

12.12 使用Smart Route 智能交互式布线，软件可以自动提供一条完整的布线方式，如果你觉得好，按ctrl再单击一下鼠标左键，就可以将这跟线自动布好。

12.13 ctrl+w 可以切换 线的宽度 ，如果原来布的线不好，不需要删除，直接再次画一条线即可，软件会自动删除旧的线

12.14 有的比如总线，线比较多，如果一根一根的布线会比较慢，Place->multiple Traces 可以同时布置多根线。一次选中多个焊盘，按 S 键，选中Component

           Connections 就选中了多个焊盘，再按 P 键，选中multiple Traces 就可以同时画多根线，再画的过程中，按 ~ 键，会出现一些操作 ，连上就可以了

12.15 Slice Traces 切割线

12.16 实时高亮设置

12.17 左下角 LS 可以管理层，对层的高亮和查看各层

13.PCB的设计深入a：

13.1 在Keepout层 画圆弧

13.2 锁定元器件，右键有快捷键

13.3 过孔的设置

13.4 字体的设置

13.5 板子重新确定大小，使用PCB Filter 过滤器选中Keepout层，IsKeepOut命令过滤就可以了，然后再选中 从选中区域定义板子

13.6 标注板子的长和宽，按空格可以转换

13.PCB的设计深入b：

13.7 如果某一个菜单突然没有了，解决办法

13.8 绘制圆形的板子，加入尺度标注

13.9 Fill 填充区域

13.10 Paste Special 特殊粘贴，可以将元器件粘贴成不同的形状，圆形或者线性阵列。

13.11 按快捷键 S ，选择 Touching Line ，就是碰到这跟线的物体都会被选中

13.12 移动物体，按确定长度移动物体，一种方法是 先确定栅格的尺度，然后按键盘上的方向键，移动物体即可，但是这种方法可能不太稳定，另一种方法是

先选中元器件，按 M 键，在打开的菜单中选择 Move Selection ，这种方法是根据偏置量进行移动，这种方法非常精确。

13.13 可以 把元器件 作为一个整体进行移动，先选中要移动的元器件，右键选择Unions，创建一个联合体就可以进行整体移动了

13.14 快捷键 S ，选择 Nets ，就可以把一根线全部选中，不用一段一段的选择了

13.15 对 线 进行包地处理，先选中线，再选择Tool -> Outline Selected Objects

13.16 选择相似性物体，这个很有用，用处很大

13.17 自动布线 30分钟左右

13.18 布线完成后，shift+S 使用单层模式进行查看

13.19 布线完成后，Tool->DRC 进行规则检查

13.20 View菜单切换到3D视图，shfit+鼠标右键 进行旋转 ，Legacy 3D View 两种3D视图查看

13.PCB的设计深入c：

13.21 敷铜基本操作，选择Hatched方式

13.22 另存为 Pcb 4.0 格式是protel99的格式

13.23 原理图和Pcb图 双向同步更新 ，标号的重新排列 Tool-> Re-Annotate

13.24 元器件标号的排列位置的重新设置，先选中所有元器件，右键->Aling->Position Component Text

13.25 View->Flip Borad 可以将板子反面

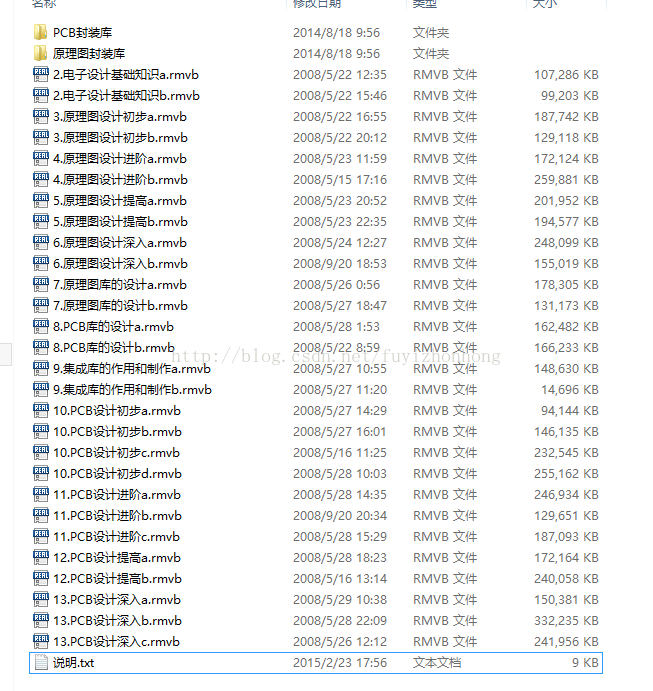

以上内容是学习Altium Designer学习视频的笔记，视频文件截一张图，有需要的可以向我要
