Cisco   HSRP 双机配置

Cisco HSRP配置

• 网络拓扑

• 配置命令

HA-A配置命令

HA-A>enable

HA-A#conf terminal

Enter configuration commands, one per line. End withCNTL/Z.

HA-A(config)#int gigabitEthernet 0/2

HA-A(config-if)#no switchport [周书轩1]

HA-A(config-if)#ip address 192.168.30.2 255.255.255.0[周书轩2]

HA-A(config-if)#exit

HA-A(config)#int gigabitEthernet 0/1

HA-A(config-if)#no switchport

HA-A(config-if)#ip address 10.10.10.10 255.255.255.0

HA-A(config-if)#exit

HA-A(config)#ip routing[周书轩3]

HA-A(config)#router rip[周书轩4]

HA-A(config-router)#ver 2

HA-A(config-router)#no auto-summary[周书轩5]

HA-A(config-router)#network 10.10.10.0[周书轩6]

HA-A(config-router)#network 192.168.30.0

HA-A(config-router)#exit

HA-A(config)#interface gigabitEthernet 0/2

HA-A(config-if)#standby 1 ip 192.168.30.254[周书轩7]

HA-A(config-if)#standby priority 120[周书轩8]

HA-A(config-if)#standby 1 preempt[周书轩9]

HA-A(config-if)#standby 1 timers 3 10[周书轩10]

HA-A(config-if)#standby 1 track gigabitEthernet 0/2[周书轩11]

HA-B交换机配置

HA-B>enable

HA-B#conf terminal

Enter configuration commands, one per line. End with CNTL/Z.

HA-B(config)#int gigabitEthernet 0/2

HA-B(config-if)#no switchport

HA-B(config-if)#

HA-B(config-if)#ip address 192.168.30.2 255.255.255.0

HA-B(config-if)#exit

HA-B(config)#int gigabitEthernet 0/1

HA-B(config-if)#no switchport

HA-B(config-if)#ip address 10.10.10.10 255.255.255.0

HA-B(config-if)#exit

HA-B(config)#ip routing

HA-B(config)#router rip

HA-B(config-router)#ver 2

HA-B(config-router)#no auto-summary

HA-B(config-router)#network 10.10.10.0

HA-B(config-router)#network 192.168.30.0

HA-B(config-router)#exit

HA-B(config)#interface gigabitEthernet 0/2

HA-B(config-if)#standby 1 ip 192.168.30.254

HA-B(config-if)#standby 1 preempt

HA-B(config-if)#standby 1 timers 3 10

HA-B(config-if)#standby 1 track gigabitEthernet 0/2

三、   查询HSRP状态

查询命令：show standby brief

端口在：Gig0/2上     Grp组ID：1   Active：活动路由 在本地

Standby：备份路由在192.168.30.2上

Virtual IP：192.168.30.254    虚拟IP网关

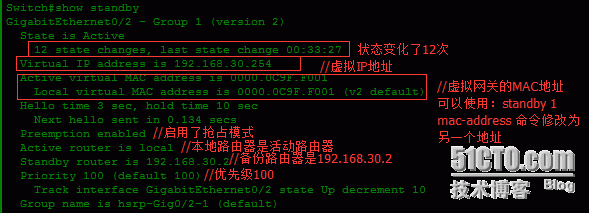

查询命令：show standby

 [周书轩1]关闭端口的交换模式启用路由模式

 [周书轩2]配置端口的IP地址

 [周书轩3]启动三层交换机的路由功能

 [周书轩4]配置RIP 动态路由

 [周书轩5]关闭RIP V2的自动汇总功能

 [周书轩6]配置公布的动态路由

 [周书轩7]启用HSRP功能，创建standby组1，并设置虚拟网关IP地址

 [周书轩8]设置HSRP的优先级，该值大的会抢占成Active路由器，默认为100

 [周书轩9]设置允许在该路由器优先级是最高时抢占为活动路由器

 [周书轩10]设置Hellotime为3秒，Holdtime为10秒，默认即为该值

 [周书轩11]配置端口跟踪
