宝盈MA969测试仪使用教学

1：显示触摸屏  显示测试数据和码流信息，使用电容屏进行控制。

2：外置扬声器  输出解调解码后的音频信息

3：HOME键  返回仪器主菜单

4：ESC键  退出按钮

5：UP键  选项上移按钮

6：DOWN键  选项下移按钮

7：ENTER键  输入确定按钮

8：开关键  电源开关键

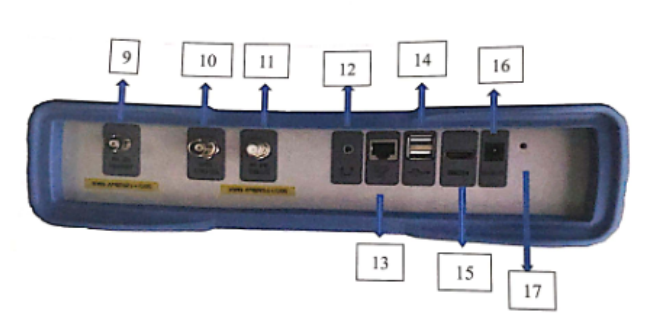

设备接口介绍

9：AM/FM射频输入接口：广播信号测试功能（选配）

10：TS OUT码流输出接口：解调码流输出接口

11：国标地面电视输入接口：国标地面电视射频输入（可选配环出分配器）

12：耳机监听接口：3.5寸耳机输出

13：以太网数据接口：RJ-45接口

14：USB数据接口：外接USB设备

15：HDMI数据接口：HDMI信号输出

16：充电器接口：可以外接充电器

17：充电器指示灯：接上充电器后此灯点亮

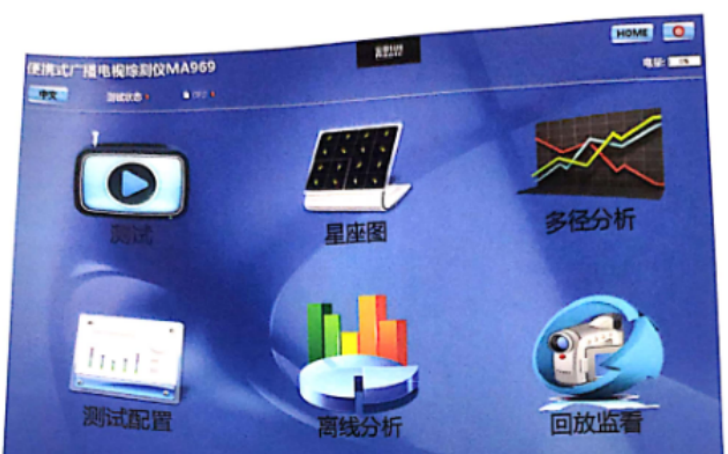

系统介绍

HOME键：从任一工作状态回到主界面

红色开关：关闭当前测试程序

中文：中/英文切换显示

GPS：GPS后面的空白区域显示经，纬度信息等才可以进行路测。如果GPS没有定位或灯不是绿色则建议最好不要测试，毕竟该测试无定位一般测试无效的

测试：进入指定频点的测试界面，显示当前频道数据信息，并可根据需要打开或关闭视频显示画面

星座图：显示当前频点的星座图映射状态

多径分析：显示当前频点的多径信号状态

测试配置：进入仪器参数配置界面

离线分析：通过载入历史测试数据实现数据的离线分析功能

回放监看：调用已存储的码流信息进行数据回放

设备配置

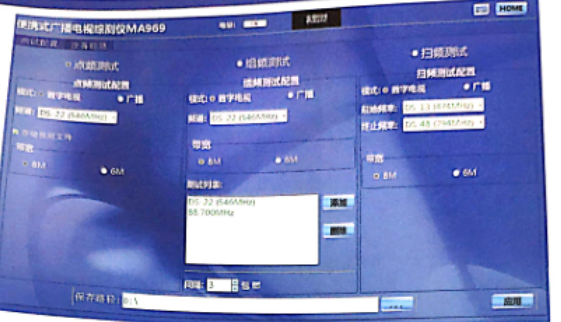

点击“测试配置”进入测试配置的页面中，页面如下图所示

分为点频、组频、扫频等三种配置。可选择想要的配置模式进行测试。

点频模式下，可根据所选的类型“数字电视”、“广播”以及频道和带宽，是否存储视频。“广播”模式下，还可以选择时间间隔。

组频模式下，可通过手动添加多组频点进行测试，一般情况下，数字电视默认是3包。

扫频模式下，一般是在一定的起止频率下进行扫频。

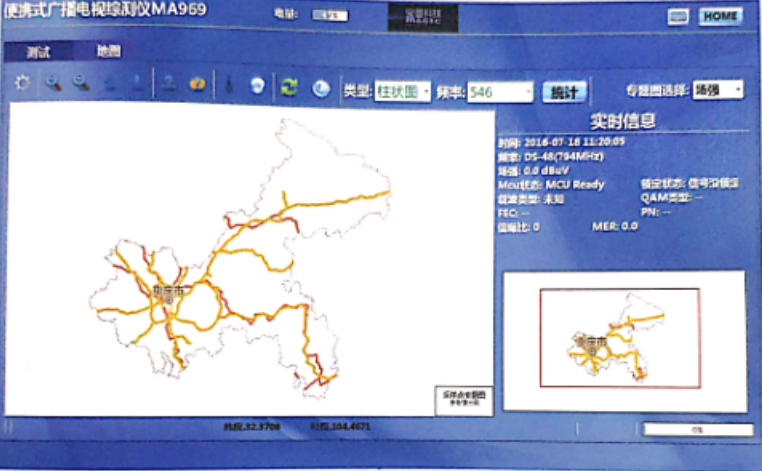

点频模式可实时收测到节目列表和测试信息，并可通过“测试”的【地图】按钮处查看覆盖面场强的强弱。
