HSRP和VRRP配置实例

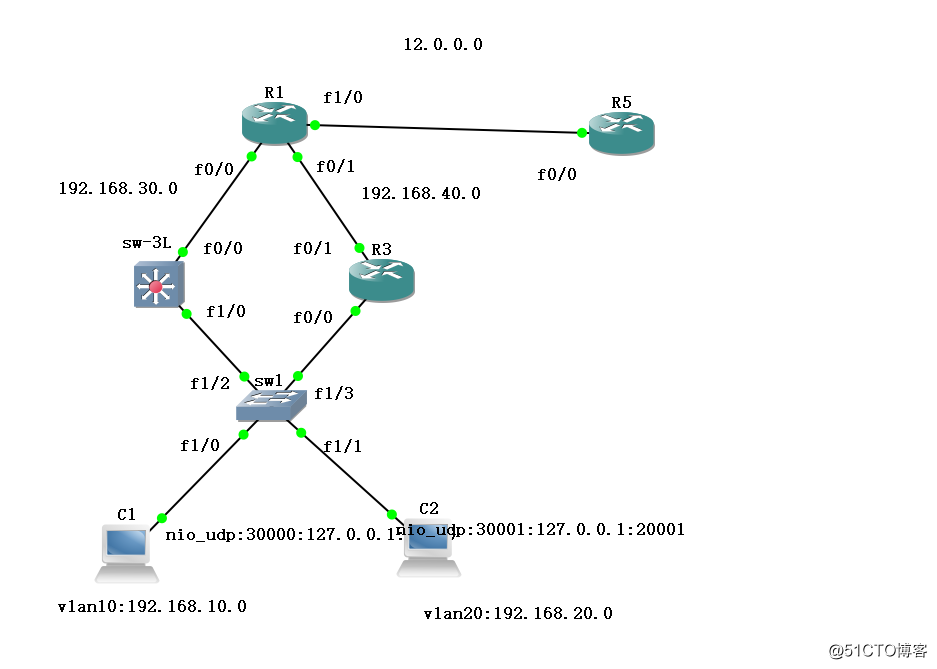

实验内容:将三层交换机和R3设置热备份路由,要求分别使用HSRP和VRRP,使得C1是三层交换机为主,R3为辅:C2是R3位主,三层交换机位辅。
实验目的:了解HSRP和VRRP,并熟练掌握VLAN和单臂路由原理。
实验总体思路:1.首先处理好接口,该对应的对应,该激活的激活
2.将192.168.10.0网段用HSRP进行热备份
3.将192.168.20.0网段用VRRP进行热备份
4.设置OSPF服务,将全网互通

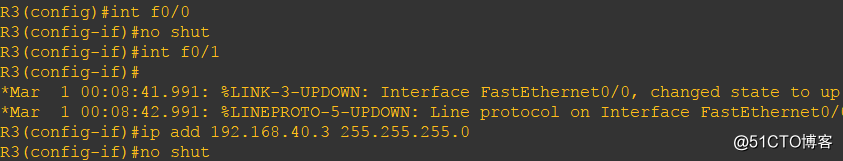

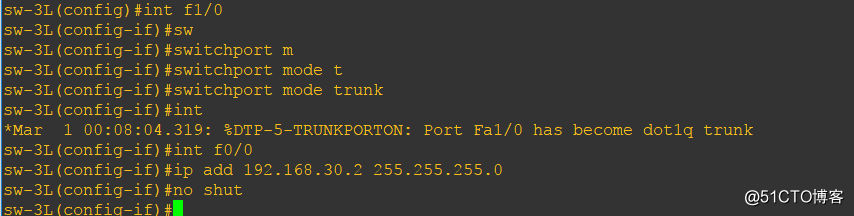

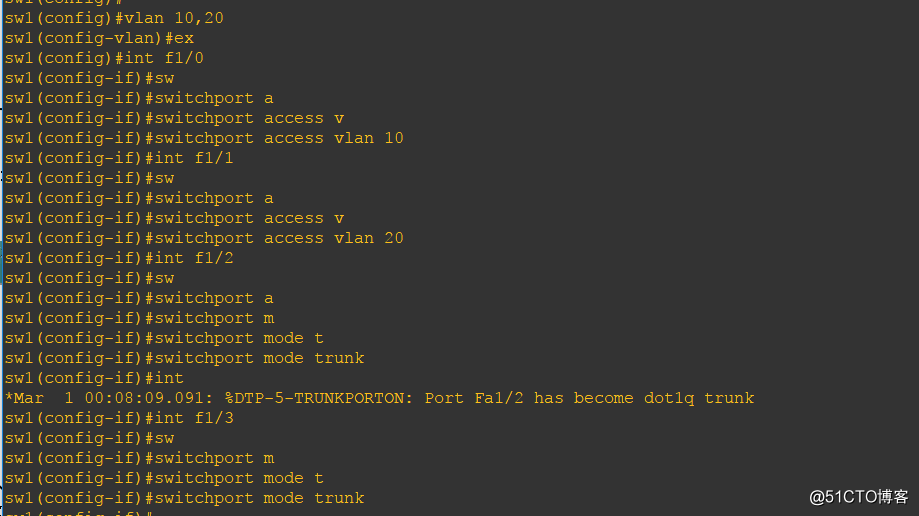

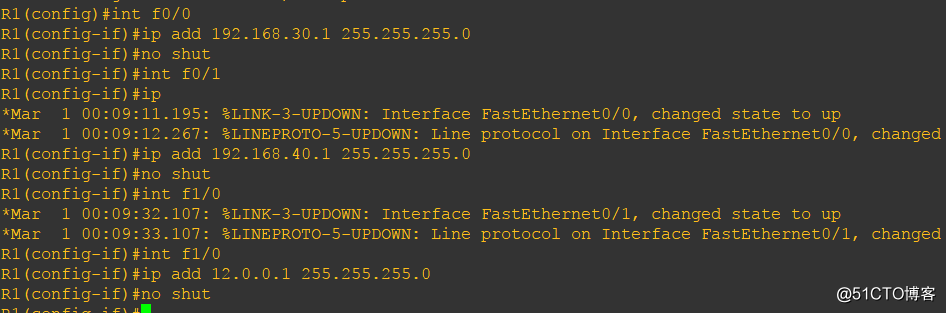

1-1.将各个机器上的接口配置好并激活,注意:此处三层交换机下行口为二层接口,上行口为三层接口
HSRP和VRRP配置实例HSRP和VRRP配置实例HSRP和VRRP配置实例HSRP和VRRP配置实例HSRP和VRRP配置实例

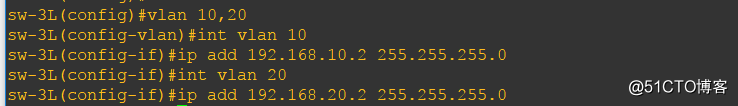

1-2.进入三层交换机,设置VLAN10,VLAN20的ip地址
HSRP和VRRP配置实例

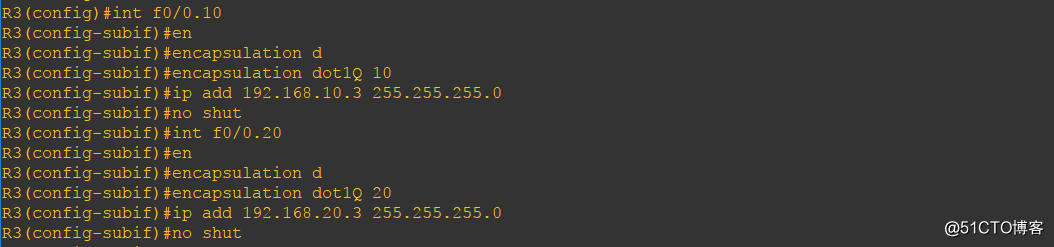

1-3.进入R3,设置单臂路由
HSRP和VRRP配置实例

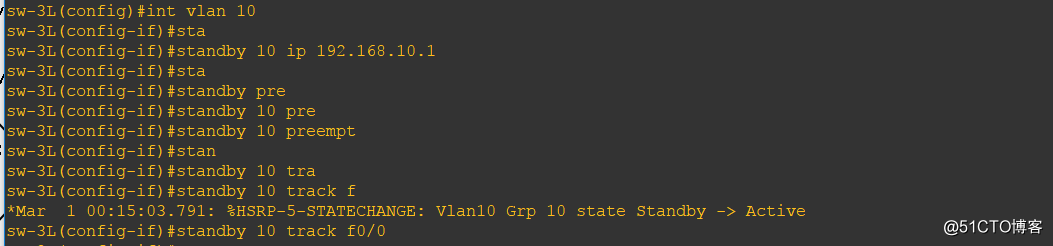

2-1.进入三层交换机,设置HSRP主路由热备份配置(192.168.10.0)
HSRP和VRRP配置实例
2-2.进入R3,设置HSRP辅路由热备份配置(192.168.10.0)
HSRP和VRRP配置实例

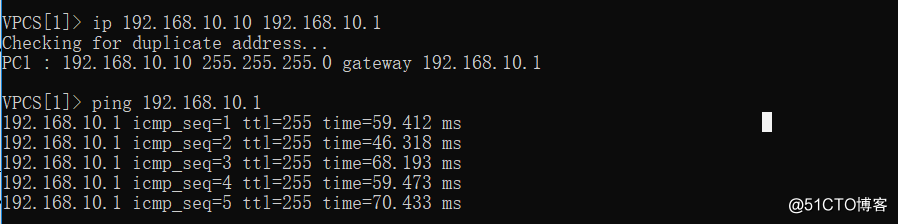

到此,可进行阶段性测试:随意设置一个192.168.10.0网段的ip地址,将网关设置为热备份的虚拟网关192.168.10.1,看能否ping通
HSRP和VRRP配置实例

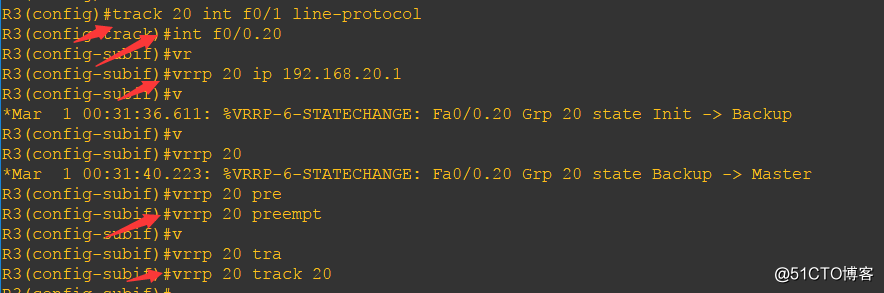

3-1.回到R3,设置VRRP主路由热备份配置(192.168.20.0)
HSRP和VRRP配置实例

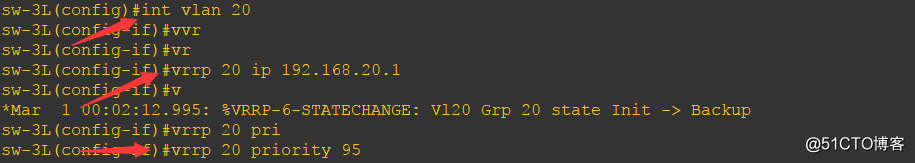

3-2.进入三层交换机,设置VRRP辅路由热备份配置(192.168.20.0)
HSRP和VRRP配置实例

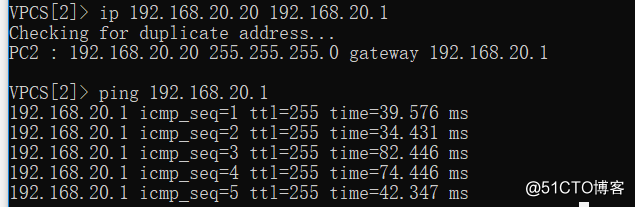

到此也可进行阶段性测试:
HSRP和VRRP配置实例

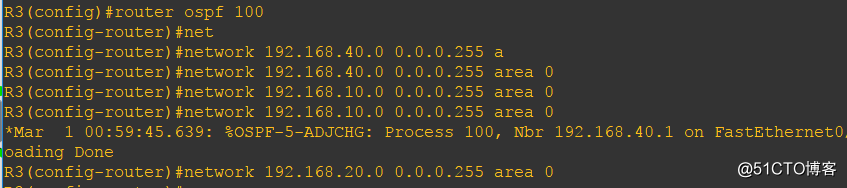

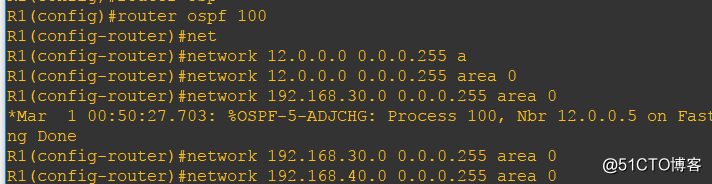

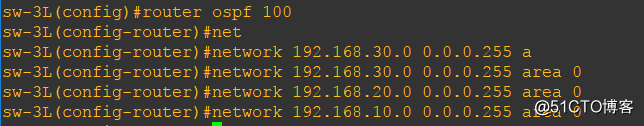

4.设置OSPF,将全网互通
HSRP和VRRP配置实例HSRP和VRRP配置实例HSRP和VRRP配置实例HSRP和VRRP配置实例

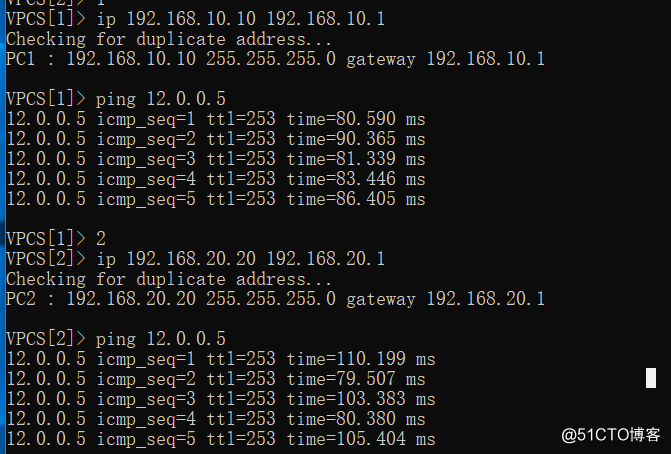

最后测试全网互通:
HSRP和VRRP配置实例

转载于:https://blog.51cto.com/13871208/2165130
