先导知识
PWM
- 通过数字技术实现模拟结果。通过数字控制创建方波，高电平相当于开关开，低电平相当于开关关，进行来回切换。通过控制方波出现的频率来实现对电压高低的模拟。就拿小灯泡来说，频率越低，灯越暗，相当于电压越低。频率越高，灯越亮，相当于电压高。类比，来控制风扇的快慢和方向。
ULN2003驱动板

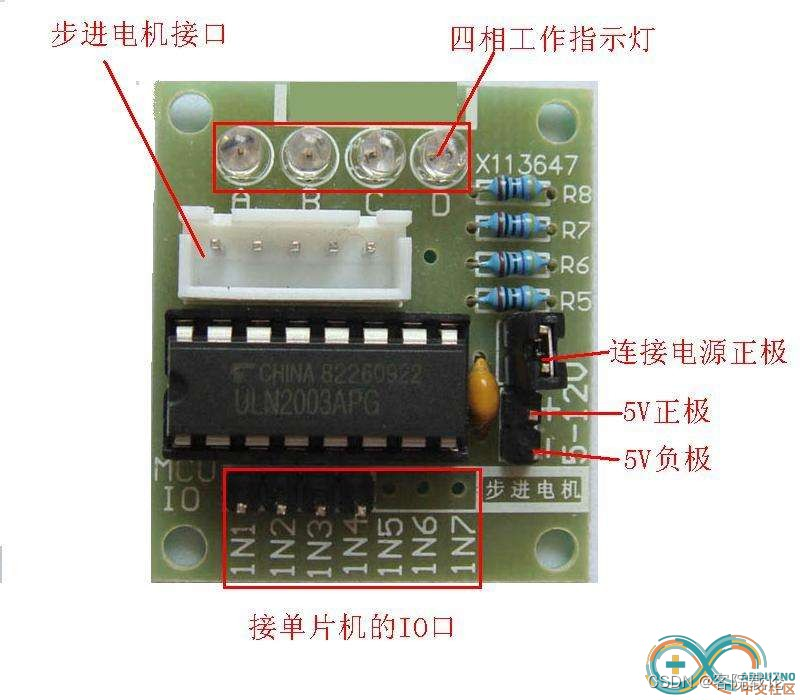

- ULN2003驱动的图示

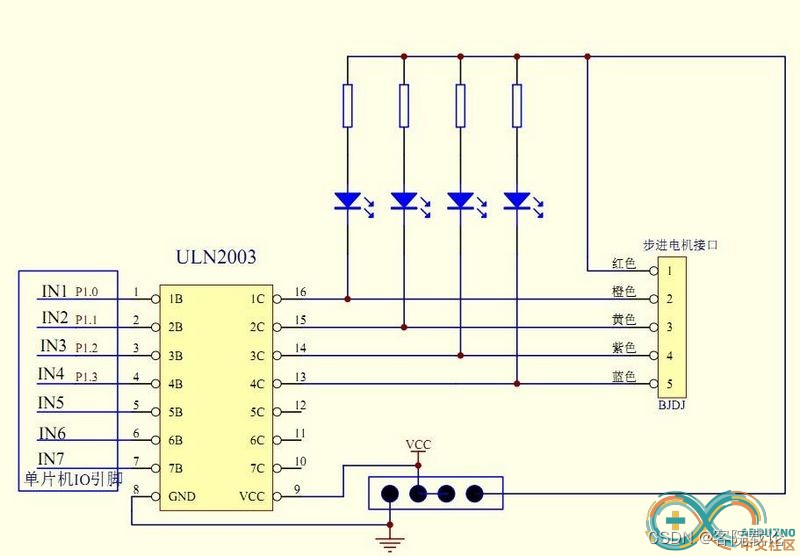

- ULN2003驱动的电路图

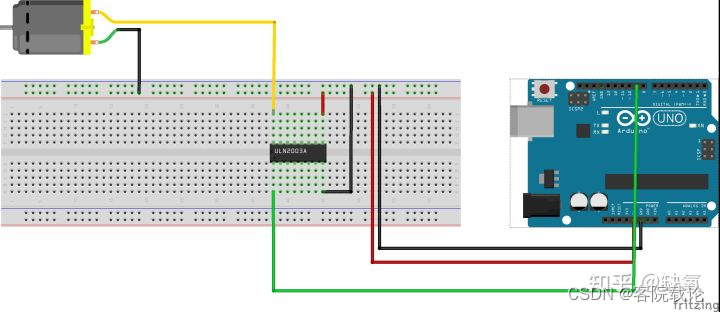

- 对照这个电路图，就可以知道这个怎么利用ULN2003芯片，怎么实现接线，见下图。
实际接线

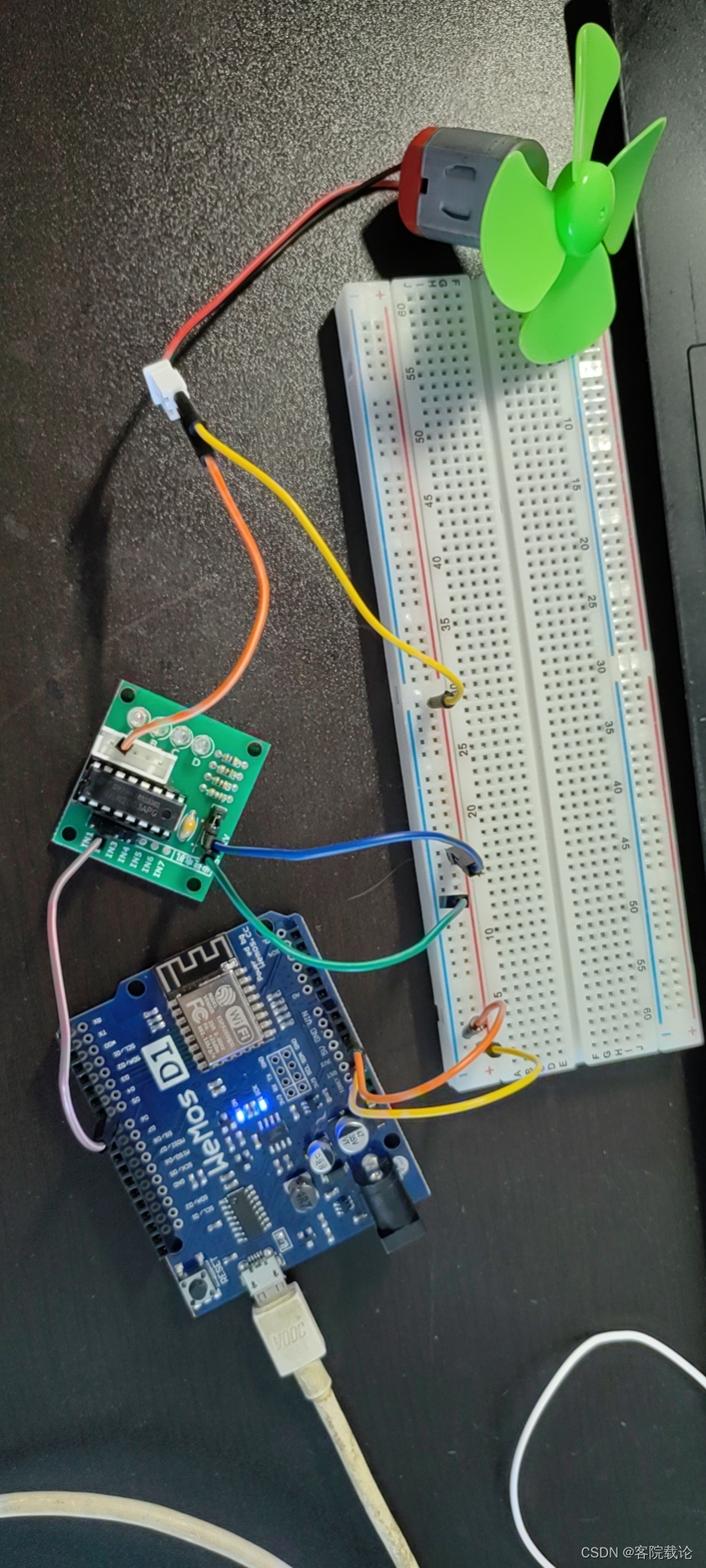

- 按照下图进行接线
- 运行代码
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17#define MotorPin D5 void setup() { // put your setup code here, to run once: pinMode(MotorPin,OUTPUT); Serial.begin(9600); } void ControlFans(int LastTime){ analogWrite(MotorPin,1200); delay(LastTime * 1000); analogWrite(MotorPin,0); } void loop() { ControlFans(10); }
结果
- 最终风扇会运行10秒钟，然后停下，然后再运行10秒钟。
