概述

1.驱动的认知

打开文件 打开的是 文件名 (存放在/dev下面)
设备号

设备号又分为 主设备号
次设备号
主设备号就像华为手机，苹果手机
次设备号就是主设备号旗下的手机型号华为mate P 等

2.驱动链表

驱动插入到链表的顺序通过设备号进行查改
驱动的链表包括添加，查找
添加:将书写的驱动程序添加到驱动的链表当中
查找：通过设备号找到驱动程序，用户空间进行调用该驱动
分为三个层次 第一个是用户层
第二个是内核态
第三个是硬件层

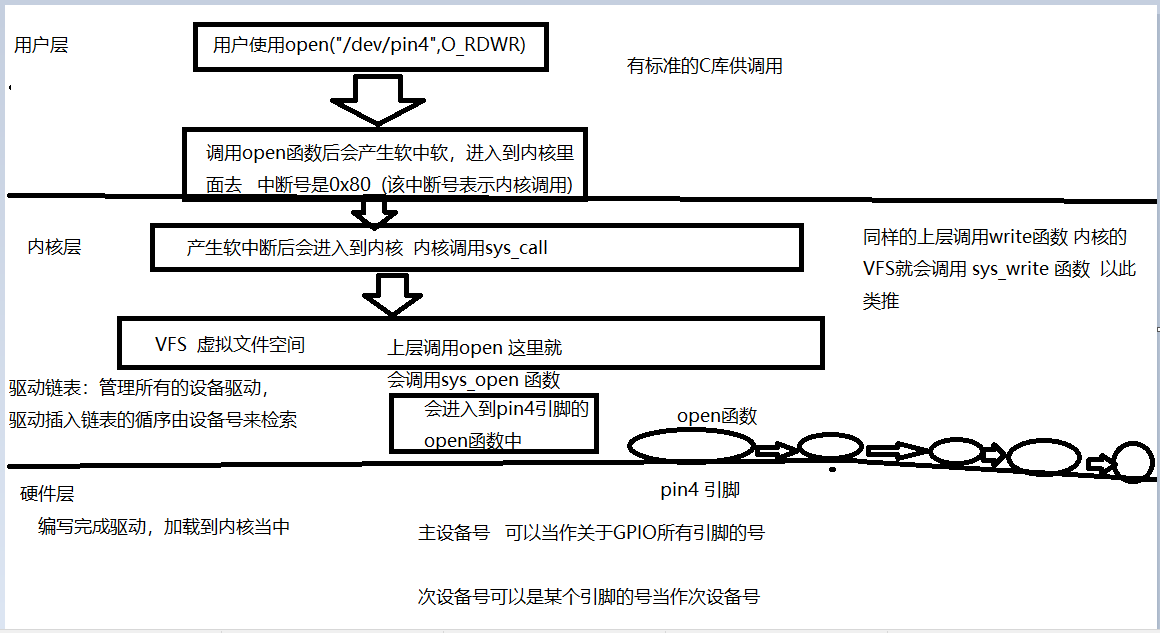

该图简单的介绍了驱动如何从用户层进入到内核中
用户使用设备名找到设备号，进行调用
VFS虚拟文件系统调用sys_open 通过设备名找到设备号，进入到设备的open函数中进行调用

在这里插入图片描述

2.驱动框架解读

内核中printk使用的

  1. 设备从入口module_init(pin4_drv_init); //1.入口 进入
  2. 进入到_init函数中
    1. 首先进行的是创建设备号 通过主设备号和次设备号创建生成设备号devno = MKDEV(major,minor);
    2. 把写好的主设备号，设备号，创建的结构体写入驱动链表当中
    3. 注册驱动设备在内核中
      1. 首先创建生成设备
      2. 创建生成文件 创建生成文件成功后会在/dev下面生成相应的驱动程序
  3. 卸载驱动 卸载驱动的顺序是相反的 首先销毁设备文件，销毁生成的设备 最后卸载驱动
    i2c_dev_class = class_create(THIS_MODULE, “i2c-dev”); //创建一个名称为i2c-dev的class /sys/class
    确实在/sys/class里面看到了下面定义的那个文件名
#include <linux/fs.h>		 //file_operations声明
#include <linux/module.h>    //module_init  module_exit声明
#include <linux/init.h>      //__init  __exit 宏定义声明
#include <linux/device.h>	 //class  devise声明
#include <linux/uaccess.h>   //copy_from_user 的头文件
#include <linux/types.h>     //设备号  dev_t 类型声明
#include <asm/io.h>          //ioremap iounmap的头文件


static struct class *pin4_class;  //pin4 的类
static struct device *pin4_class_dev;  //pin4 的设备

static dev_t devno;                //设备号(设备名)
static int major =231;  		   //主设备号
static int minor =4;			   //次设备号
static char *module_name="pin4";   //模块名

//进行初始化配置引脚的寄存器
volatile unsigned int *GPFSEL0=NULL;
volatile unsigned int *GPSET0 =NULL;
volatile unsigned int *GPCLR0 =NULL;

//pin4_open函数
static int pin4_open(struct inode *inode,struct file *file)
{
    printk("pin4_openn");  //内核的打印函数和printf类似

    //配置pin4引脚为输出引脚
    //通过或运算与运算实现14 13 12 位为001
    *GPFSEL0&=~(0x6 << 12 );  //左移12位取反以后就变为了001 相与见零为零
    //所以保障了第14  13 位为0
    *GPFSEL0|=(0x1<<12);  //左移12位取反变成了 001 进行或运算  见一为一
    // 所以保障了第12位为1
    return 0;
}
static ssize_t pin4_read(struct file *file,const char __user *buf,size_t count, loff_t *ppos)
{
    printk("pin4_readn");
    return 0;
}
//pin4_write函数
static ssize_t pin4_write(struct file *file,const char __user *buf,size_t count, loff_t *ppos)
{
    int userCmd;
    printk("pin4_writen");
    //获取上层write函数的值
    copy_from_user(&userCmd,buf,count);  //获取上层的write的值
    //根据值来操作io口    低电平或者高电平
    printk("get valuen");
    if(userCmd==1){
    *GPSET0 |= (0x1 << 4);  //把引脚4置1 (置一)
    printk("get 1n");
    }else if(userCmd==0){
    *GPCLR0 |= (0x1 << 4); //把引脚4置1 （清零）
    printk("get 0n");
    }else{
    printk("undon");
    }
    return 0;
}
//static表示该命名仅在该驱动程序中有效  防止在其他的驱动文件中出现重复命名
//把该结构体放入到内核驱动的链表中
static struct file_operations pin4_fops = {

    .owner = THIS_MODULE,      //内核中书写结构体指定某一位书写
    .open  = pin4_open,
    .write = pin4_write,
    .read  = pin4_read
};

int __init pin4_drv_init(void)      //2.真实驱动入口
{

    int ret;
                 //主设备号 //次设备号
    devno = MKDEV(major,minor);  //3.创建设备号
    //把上面的结构体 pin4_fops 放入驱动链表当中
                        //  主设备号    设备名  结构体
    ret   = register_chrdev(major, module_name,&pin4_fops);  //4.注册驱动  告诉内核，把这个驱动加入到内核驱动的链表中
    //让代码生成设备的逻辑类
    pin4_class=class_create(THIS_MODULE,"myfirstdemo");  //5.让代码在dev中生成设备  (华为手机)
    pin4_class_dev =device_create(pin4_class,NULL,devno,NULL,module_name);  //创建设备文件 (mate30 )           设备的类         设备号     模块名
    //创建完成就会在/dev生成模块名对应的驱动程序
   //配置   把物理地址转换成虚拟地址



    return 0;
}

void __exit pin4_drv_exit(void)  //卸载的时候是反着卸载的
{
//1.卸载映射空间
//2.销毁设备文件
//3.销毁生成设备
//4.卸载驱动
    iounmap(GPFSEL0);
    iounmap(GPSET0 );
    iounmap(GPCLR0 );  //卸载映射的虚拟空间

    device_destroy(pin4_class,devno); //销毁pin4的设备文件
    class_destroy(pin4_class); //销毁pin4 的生成设备
    unregister_chrdev(major, module_name);  //卸载驱动

}

module_init(pin4_drv_init);  //1.入口   内核加载该驱动时，会启动宏
module_exit(pin4_drv_exit);   //6.卸载驱动
MODULE_LICENSE("GPL v2");

3.驱动代码的编译

3.1驱动代码的编译

  1. 打开内核文件
    进入到 drivers 文件夹下面
    创建的是字符设备 因此我们需要进入到char文件夹字符文件
    进入到 char文件夹下面

  2. 创建pin4drivers.c文件

  3. 放到哪里改哪里的Makefile
    保存完成后修改Makefile

  4. 进入vi Makefile
    书写成编译成为模块的方式
    该创建创建的是以模块的方式加载到内核 obj-m m表示的是模块
    obj-m += pin4drivers.o (这个名字和创建的pin4drivers名字一样，只是后缀不同)
    写完后就配置完成

  5. 返回到内核源码文件夹 (liunx…)
    ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- KERNEL=kernel7 make modules
    进行编译

  6. 编译没有错误生成pin4drivers.ko
    传给树莓派
    scp ./drivers/char/pin4drivers.ko pi@192.168.43.58:/home/pi
    同时通过交叉编译把主程序发送

3.2在树莓派：

  1. 加载内核驱动
sudo insmod pin4drivers2.ko
  1. 卸载内核驱动 不需要写.ko 卸载内核驱动
sudo rmmod pin4drivers2
  1. 查看当前内核的驱动模块
lsmod
  1. 把dev里面的pin4设置为所有用户可读可写
sudo chmod 666 /dev/pin4
  1. 查看用户权限
ls -l

在这里插入图片描述

  1. 查看内核驱动
dmesg

可以查看到pin4的驱动
在这里插入图片描述

在这里插入图片描述

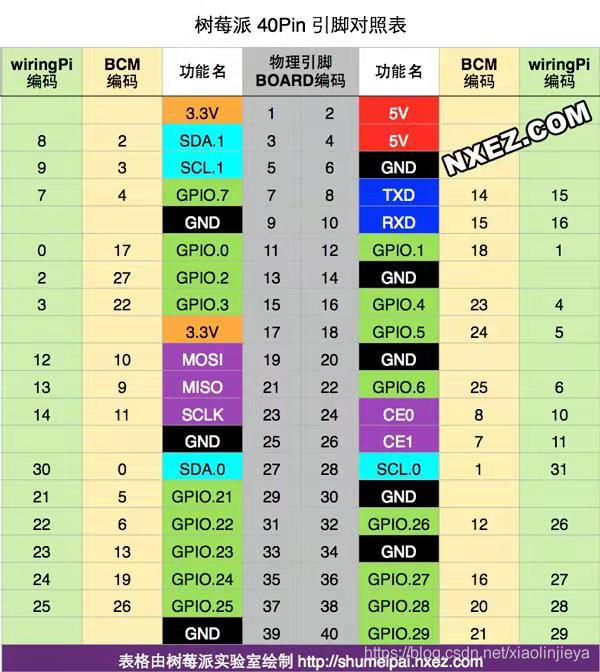

GPIO的寄存器

GPFSELn   输入模式选择寄存器 pin0~pin9  每个GPIO引脚占3位
          000 = GPIO Pin 9 is an input
          001 = GPIO Pin 9 is an output
GPSETn   将指定引脚置一
GPCLRn   将指定位置引脚清零

volatile 的用处

       vloatile关键字表示提醒当前编译器该变量是易变的，
       即每次使用和读取该变量的时候都需要重新向变量地址中读取数据

地址

      在编写驱动的时候IO口的驱动地址是在0x3f00 0000加上GPIO的偏移量0x20 0000
       因此GPIO的物理地址是从0x3f20 0000开始的
       在这个基础上通过Linux系统的MMU内存虚拟化管理，映射到虚拟内存

寄存器的偏移地址

     寄存器的地址是物理地址加上寄存器的偏移地址
     寄存器的地址是物理地址需要使用ioremap函数把物理地址转换成虚拟地址

ioremap函数

   ioremap(物理地址，长度);

寄存器代码的编写

   1.首先在最开始的地方定义全局变量
   volatile unsigned int * GPFSEL1 =NULL;
   2.在入口函数处把物理地址转换成虚拟地址
    GPFSEL1  = （volatile unsigned int *）ioremap(0x3f20004,4);
   3.在函数中进行寄存器的按位操作  初始化的pin17引脚
   *GPFSEL1 &= ~(0x6 << 21) ；//该操作是把23 22位置0 不确定21位当前的状态
   *GPFSEL1 |=  (0x1 << 21);   //该操作是不改变其他位的状态，只让21位的值是1
   4.在驱动结束的函数卸载映射的内存空间

4.驱动编写

驱动中有两个函数
read 和write

read
ssize_t (*read)(struct file *filp, char __user *buf, size_t  count, lofft *f_pos);
filp:待操作的设备文件file结构体指针
buf:待写入所读取数据的用户空间缓冲区指针
count:待读取数据字节数
f_pos:待读取数据文件位置，读取完成后根据实际读取字节数重新定位
返回：成功实际读取的字节数，失败返回负值

内核空间-->用户空间
copy_to_user函数
unsigned long copy_to_user(void *to, const void *from, unsigned long n)
to:目标地址（用户空间）
from:源地址（内核空间）
n:将要拷贝数据的字节数
返回：成功返回0，失败返回没有拷贝成功的数据字节数

write
ssize_t (*write)(struct file *filp, const char __user *buf, size_t count, loff_t *f_pos);
filp:待操作的设备文件file结构体指针
buf:待写入所读取数据的用户空间缓冲区指针
count:待读取数据字节数
f_pos:待读取数据文件位置，写入完成后根据实际写入字节数重新定位
返回：成功实际写入的字节数，失败返回负值

用户空间-->内核空间
unsigned long copy_from_user(void *to, const void *from, unsigned long n);
to:目标地址（内核空间）
from:源地址（用户空间）
n:将要拷贝数据的字节数
返回：成功返回0，失败返回没有拷贝成功的数据字节数

最后

以上就是凶狠楼房为你收集整理的驱动认知 驱动的编写的全部内容，希望文章能够帮你解决驱动认知 驱动的编写所遇到的程序开发问题。
