概述

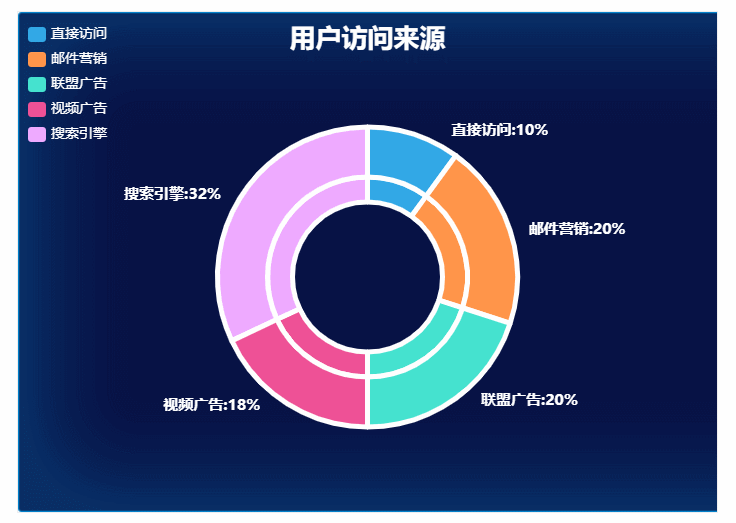

效果图

在这里插入图片描述

背景图片

下载ECharts

npm install echarts --save

引入并注册全局ECharts

在 main.js 文件里引入并注册 ( 这里是 Vue3.0 的模板 )

import Vue from 'vue'
import App from './App.vue'
import router from './router'
import store from './store'

import echarts from 'echarts'
Vue.prototype.$echarts = echarts

Vue.config.productionTip = false

new Vue({
  router,
  store,
  render: h => h(App)
}).$mount('#app')

在组件中使用ECharts

<template>
  <div class='wrapper'>
    <div class='chart' id='chart'></div>
  </div>
</template>

<script>
export default {
  data () {
    return {}
  },
  mounted () {
    this.drawChart()
  },
  methods: {
    drawChart () {
      // 基于准备好的dom，初始化echarts实例
      let chart = this.$echarts.init(document.getElementById('chart'))
      // 监听屏幕变化自动缩放图表
      window.addEventListener('resize', function () {
        chart.resize()
      })
      // 绘制图表
      chart.setOption({
        // 调色盘颜色列表。如果系列没有设置颜色，则会依次循环从该列表中取颜色作为系列颜色
        color: ['#32A8E6', '#FF954A', '#45E2CF', '#EE5196', '#Eaf'],
        // 图表主标题
        title: {
          text: '用户访问来源', // 主标题文本，支持使用 n 换行
          top: 10, // 定位 值: 'top', 'middle', 'bottom' 也可以是具体的值或者百分比
          left: 'center', // 值: 'left', 'center', 'right' 同上
          textStyle: { // 文本样式
            fontSize: 26,
            fontWeight: 600,
            color: '#fff'
          }
        },
        // 提示框组件
        tooltip: {
          trigger: 'item', // 触发类型, 数据项图形触发，主要在散点图，饼图等无类目轴的图表中使用。
          textStyle: {
            color: '#fff' // 文字颜色
          },
          // 提示框浮层内容格式器，支持字符串模板和回调函数两种形式
          // 饼图、仪表盘、漏斗图: {a}（系列名称），{b}（数据项名称），{c}（数值）, {d}（百分比）
          formatter: '{a} <br/>{b}: {c}万次'
        },
        // 图例组件
        legend: {
          orient: 'vertical', // 图例列表的布局朝向 水平排列：horizontal  垂直排列：vertical
          top: 10, // 图例组件离容器上侧的距离
          left: 5, // 图例组件离容器左侧的距离
          itemWidth: 18, // 图例标记的图形宽度
          itemHeight: 15, // 图例标记的图形高度
          // 图例项的 icon  值: 'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow', 'none'
          icon: 'roundRect',
          textStyle: { // 文本样式
            fontSize: 14,
            color: '#fff'
          },
          // 图例的数据数组
          data: ['直接访问', '邮件营销', '联盟广告', '视频广告', '搜索引擎']
        },
        series: [{
          type: 'pie', // 内圈
          name: '访问来源', // 系列名称，用于tooltip的显示，legend 的图例筛选
          radius: ['30%', '40%'], // 饼图的半径 数组的第一项是内半径，第二项是外半径
          center: ['50%', '53%'], // 饼图的中心（圆心）坐标，数组的第一项是横坐标，第二项是纵坐标
          hoverAnimation: false, // 是否开启 hover 在扇区上的放大动画效果
          // 图形样式 饼图的白色边框
          itemStyle: {
            borderWidth: 5, // 描边线宽 为 0 时无描边
            borderColor: '#fff' // 图形的描边颜色 支持的颜色格式同 color，不支持回调函数
          },
          // 饼图图形上的文本标签
          label: {
            show: false // 默认 false
          },
          // 标签的视觉引导线样式，在 label 位置 设置为'outside'的时候会显示视觉引导线。
          labelLine: {
            show: false // 是否显示视觉引导线
          },
          // 系列中的数据内容数组
          data: [{
            value: 100,
            name: '直接访问'
          }, {
            value: 200,
            name: '邮件营销'
          }, {
            value: 200,
            name: '联盟广告'
          }, {
            value: 180,
            name: '视频广告'
          }, {
            value: 320,
            name: '搜索引擎'
          }]
        }, {
          type: 'pie', // 外圈
          name: '访问来源', // 系列名称，用于tooltip的显示，legend 的图例筛选
          radius: ['40%', '60%'], // 饼图的半径 数组的第一项是内半径，第二项是外半径
          center: ['50%', '53%'], // 饼图的中心（圆心）坐标，数组的第一项是横坐标，第二项是纵坐标
          hoverAnimation: false, // 是否开启 hover 在扇区上的放大动画效果
          // 图形样式 饼图的白色边框
          itemStyle: {
            borderWidth: 5, // 描边线宽。为 0 时无描边
            borderColor: '#fff' // 图形的描边颜色 支持的颜色格式同 color，不支持回调函数
          },
          // 饼图图形上的文本标签
          label: {
            show: true, // 默认 false
            position: 'outline', // 标签的位置 'outside', 'inside', 'inner'同'inside', 'center'
            color: '#fff', // 文字的颜色
            fontSize: 15, // 文字的字体大小
            fontWeight: 600, // 文字字体的粗细
            // 提示框浮层内容格式器，支持字符串模板和回调函数两种形式
            // 饼图、仪表盘、漏斗图: {a}（系列名称），{b}（数据项名称），{c}（数值）, {d}（百分比）
            formatter: '{b}:{d}%'
          },
          // 标签的视觉引导线样式，在 label 位置 设置为'outside'的时候会显示视觉引导线。
          labelLine: {
            show: false, // 是否显示视觉引导线
            length: 3 // 视觉引导线第一段的长度
          },
          // 系列中的数据内容数组
          data: [{
            value: 100,
            name: '直接访问'
          }, {
            value: 200,
            name: '邮件营销'
          }, {
            value: 200,
            name: '联盟广告'
          }, {
            value: 180,
            name: '视频广告'
          }, {
            value: 320,
            name: '搜索引擎'
          }]
        }]
      })
    }
  }
}
</script>

<style scoped>
  .wrapper {
    width: 100%;
  }
  .wrapper .chart {
    width: 60%;
    height: 500px;
    margin: 100px 50px 0;
    border: 1px solid #eeeeee;
    background: url(../../public/static/bg.png) no-repeat;
    background-size: 100% 100%;
  }
</style>
