我是靠谱客的博主完美飞机，这篇文章主要介绍Echarst柱状图+饼状图+vue2 商品案例，现在分享给大家，希望可以做个参考。

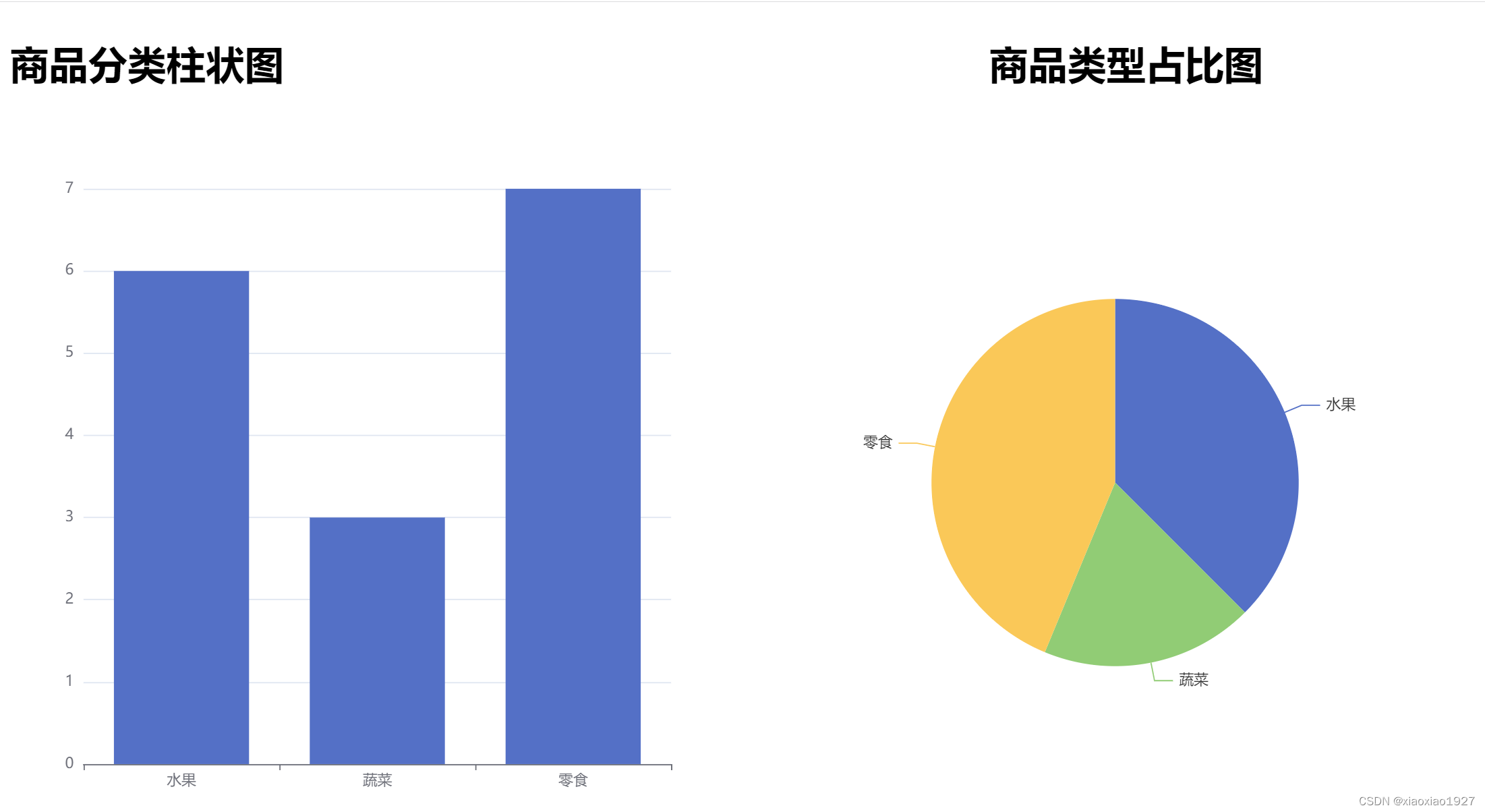

最终效果展示：

echarst非常简单，就是使用的数据需要按照规定的格式，往往是获取数据较难

首先前端，只需要一个div，用ref指定名称，定好宽高，就ok，div多大，图就会自适应多大

复制代码

1
2
3
4
5
6
7
8
<div>
    <h1 style="display: inline-block;width: 800px">商品分类柱状图</h1>
    <h1 style="display: inline-block;width: 400px">商品类型占比图</h1>
    <--柱状图div-->
    <div style="width: 600px;height: 600px;float: left" ref="zhu"></div>
    <--饼状图div-->
    <div style="width: 600px;height: 600px;float: right" ref="bing"></div>
  </div>

然后写一个方法用$refs指定div设置图表

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
 //柱状图
    getZhu(){
      const Echarst=echarts.init(this.$refs.zhu)
      Echarst.setOption(
          {
            xAxis: {
              type: 'category',
              data: this.zhuData1
            },
            yAxis: {
              type: 'value'
            },
            series: [
              {
                data: this.zhuData2,
                type: 'bar'
              }
            ]
          }
      )
    },

  //饼状图
    getBing(){
      const Echarts=echarts.init(this.$refs.bing)
      Echarts.setOption({
        series:[
          {
            name: 'Access From',
            type: 'pie',
            radius: '50%',
            label: {show: true},
            data: this.bingData
          },
        ]
      })
    }

上面用到的data数据，我们也创建一下，饼状图需要一个数组，柱状图需要两个

复制代码

1
2
3
4
5
6
7
data(){
    return{
      bingData:[],
      zhuData1:[],
      zhuData2:[],
    }
  },

最后就是获取这些数据，也可以写si数据试一下能跑起来不，反正就是要获取到以下结构的数据：

复制代码

1
2
3
4
5
6
7
8
9
10
11
data(){
    return{
      bingData:[
        {name:"水果类",value:6},
        {name:"零食类",value:3},
        {name:"蔬菜类",value:9},
      ],
      zhuData1:["水果类","零食类","蔬菜类"],
      zhuData2:[6,3,9],
    }
  },

我是怎么获取的这里也展示一下，

后端代码：

在typeController只要两个方法：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@CrossOrigin
@RequestMapping("/types")
@RestController
public class TypeController {
    @GetMapping
    public Result findAll(){
        //获取所有type
        return service.findAll();
    }

    @GetMapping("/count")
    public Result getTypeCount(){
        //获取每个类型有多少商品count
        return service.getTypeCount();
    }
}

typeService,相信大家都会写：

复制代码

1
2
3
4
5
6
7
8
public interface TypeService extends IService<Type> {

    Result findAll();

    Result getTypeCount();


}

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
@Service
public class TypeServiceImpl extends ServiceImpl<TypeMapper, Type> implements TypeService {
    @Override
    public Result findAll() {
        return Result.ok(list());
    }

    @Override
    public Result getTypeCount() {
        return Result.ok(typeMapper.getTypeCount());
    }
}

mapper层只有一个方法

复制代码

1
2
3
4
5
@Mapper
public interface TypeMapper extends BaseMapper<Type>{

    List<Type> getTypeCount();
}

typeMapper.xml 需要自己写sql语句了

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
<?xml version="1.0" encoding="UTF-8" ?>
<!DOCTYPE mapper
        PUBLIC "-//mybatis.org//DTD Mapper 3.0//EN"
        "http://mybatis.org/dtd/mybatis-3-mapper.dtd">
<mapper namespace="com.example.mapper.TypeMapper">
    <select id="getTypeCount" resultType="Type">
        select t.type_name typeName,count(*) `count`
        from goods g
        inner join `type` t on t.tid=g.tid
        group by type_name
    </select>
</mapper>

yml的配置

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
spring:
  datasource:
    url: jdbc:mysql://localhost:3306/goods?useUnicode=true&characterEncoding=utf-8&serverTimezone=GMT-8&useSSL=false
    driver-class-name: com.mysql.cj.jdbc.Driver
    username: root
    password: root

server:
  port: 8088
  servlet:
    context-path: /goods

mybatis-plus:
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
    map-underscore-to-camel-case: true
  type-aliases-package: com.example.entity
  global-config:
    db-config:
      id-type: auto
  mapper-locations: classpath:mapper/*.xml
