STK与VC++联合编程实战（第二回：STK服务准备&初始化）

仍以示例项目“Events”为例，首先从MFC标准头文件stdafx.h开始。

stdafx.h

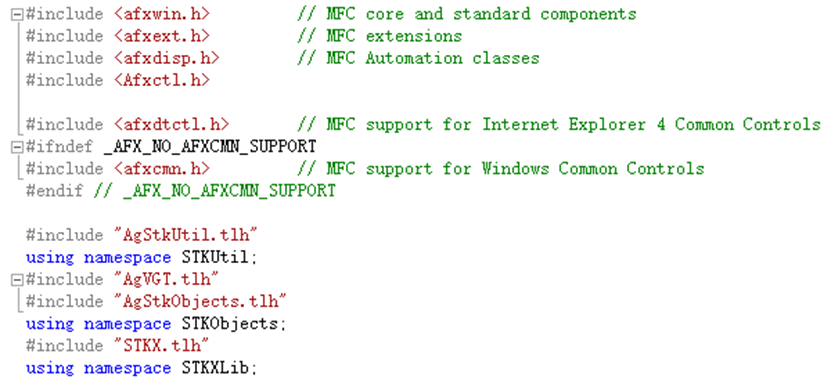

主要全局包含文件如下图：

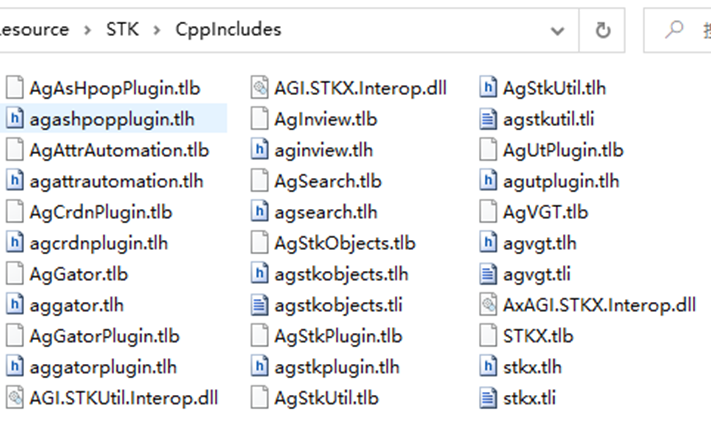

首先可以看出STK是基于COM编程的（#include <afxdisp.h>），注意上图的下部是STK对外提供的接口信息，定义这些接口信息的文件在第一回（补充链接……）中提到的外部Include文件夹（CppIncludes）中，由STK默认安装的实例代码提供。该文件夹中有33个文件（其中.tlb文件13个，.tlh文件13个，.tli文件4个，.dll文件3个），如下图：

各文件的意义请自行参考COM编程中有关IDL文件的内容，其中*.tlb为IDL文件编译后的库文件，可用于其他编程语言；*.tlh为头文件；*.tli为c/cpp源代码。其中agstkobjects.tlh文件有79520行！！！，这些文件应该都是MFC的IDL文件编译器自动生成的，在后续如果涉及到再具体了解。

Events.h/Events.cpp

头文件Events.h中规中矩，标准MFC框架生成的MFC应用类（CWinApp）。

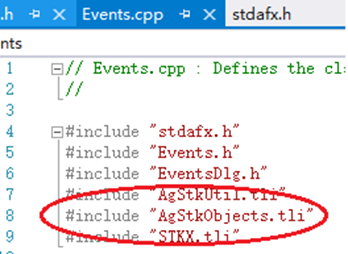

在Events.cpp中，包含了三个STK的.tli（C++源代码）文件，这个引用非常重要，相当于把IDL（接口）有关的方法定义直接嵌入了项目代码，因为c/c++需要事先对函数声明，如果没有这个引用，则在项目生成时会报告链接错误。如下图：

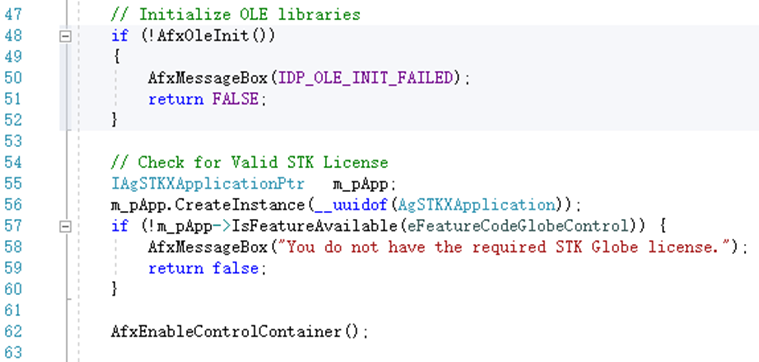

在应用初始化（InitInstance()）中，重点代码如下图：

其中第48行：AfxOleInit()，根据微软文档，是初始化OLE对应用的支持，大概就是初始化（必要时加载）OLE系统的DLLs，并检测版本是否正确。OLE是MFC更高层的COM技术，关于这些技术细节，暂时不必了解，先知道如何用即可。

第62行：AfxEnableControlContainer()，与AfxOleInit()一起使用，在MFC在线帮助中此两个函数是放在同一个条目（OLE Initialization）下的，作用是执行初始化使得应用支持OLE控件容器（原文：Call this funciton in your application object’s InitInstance function to enable containment of OLE controls）。

第54~60行是执行STK License检测，不过根据代码看m_pApp是局部变量，这个License检测应该不是应用运行所必须的，有待后面验证。

经验证，注释掉License检测代码，程序仍然可以正常运行，不过在新建场景的操作中，代码再次执行了License检测。

Events.cpp，第55行：IAgSTKXApplicationPtr   m_pApp;

IAgSTKXApplicationPtr是一个智能指针，在文件stkx.tlh中定义（第96行），如下：

Events.cpp第56行的方法‘CreateInstance()’是智能指针（CComPtr）的方法，参见微软在线文档帮助，条目‘_com_ptr_t::CreateInstance’，解释为：为给定的CLSID或ProgID创建对象实例，此处的ProgID为‘AgSTKXApplication’，在文件stkx.tlh中（第32~33行）定义。如下：

根据申明判断是一个dual接口，既支持IUnknown调用，也支持IDispatch调用。

ObjectModelEventSink.h/ ObjectModelEventSink.cpp

COM规范使用事件和回调机制来处理COM对象（服务端）和调用者（客户端）之间的事件响应和处理，即COM规范中的连接点机制。

如果一个COM对象可以在执行执行完操作之后，发送一个事件（即一个回调函数），那么这个对象被称为可连接对象（Connectable Object）。每一个事件，通过接口来回调，这个接口称为回调接口（Outgoing Interface），调用者来实现这个接口。那么，如果可连接对象能够调用某一个回调接口，那么它就要为这个接口定义一个连接点对象（Connection Point Object），调用者实现这个回调接口，其具体的实现类型称为Sink（槽，类似于QT中的信号/槽机制）。

STK所给出的本实例中的CObjectModelEventSink类就是一个Sink类，继承于CCmdTarget，类CCmdTarget实现了IDispatch接口，所以这个自定义的Sink类也是符合的COM对象标准。

在ObjectModelEventSink.h中，回调函数均以On*打头。

ObjectModelEventSink.cpp

在类CObjectModelEventSink的构造函数中执行了方法：EnableAutomation()。该方法使得Sink类能够接收从STK COM组件对象传递的事件，这主要通过该文件后续的几个宏定义实现，代码如下:

ObjectModelHelper.h/ ObjectModelHelper.cpp

Helper类是辅助我们调用STK COM对象方法（接口）的中间类，Helper类的方法也可以在应用的任何地方直接调用（可不必经过Helper类），借助一个Helper类可以使得程序结构更加清晰。例如，在Helper类中新建场景的代码如下：

实际上只要我们拥有pRoot对象，可以在任何地方执行“pRoot->NewScenario("Demo");”。

EventsDlg.h/EventsDlg.cpp

InitObjectModel()

重要初始化：InitObjectModel()，其中一个诡异的用法，m_pRoot看变量名应该是一个指针，确实是一个指针，而且是智能指针，参见.h文件中的定义（IAgStkObjectRootPtr m_pRoot;）但在第一个初始化操作中执行的是点操作（.），如下：

HRESULT hr = m_pRoot.CreateInstance(__uuidof(AgStkObjectRoot));

看来COM真的是博大精深呐，得分情况，如果是IAgStkObjectRoot（接口）类自己的方法，则需要用指针操作符（->）。

俺不知其所以然，跟着学，会用就是了！不求甚解，一时也理解不了。

然后是获取Sink类的IDispatch接口，如下：

LPUNKNOWN pUnkSink = m_pSink->GetIDispatch(FALSE);

最后，建立STK COM服务与客户端（即本应用）定制的Sink之间的连接点，代码如下：

事件回调接口IAgStkObjectRootEvents定义在文件agstkobjects.tlh中（自4496行开始），共定义了22个事件回调接口。

TerminateObjectModel()

断开源（source）和槽（Sink）之间的连接。AfxConnectionUnadvise()方法，m_pRoot用的依然是点操作（.），神奇！

OnInitDialog()

初始化随机数发生器：srand()，看来STK算法内部依赖于随机数。后经代码分析，是在添加卫星对象的时候，生成卫星轨道参数时用到了随机数，保证每次加入的卫星轨道都是随机的。

调用InitObjectModel()，完成与STK COM对象之间的连接点建立。

关于二三维视窗显式与场景的关系

示例对话框界面的那个三维视窗控件，查了半天没有找到其与STK当前场景的关系，猜测STK应用会自动搜索本进程空间中的视窗控件，包括二维和三维视窗，然后内部建立联系进行显示控制和更新，为此，进行如下简单测试。

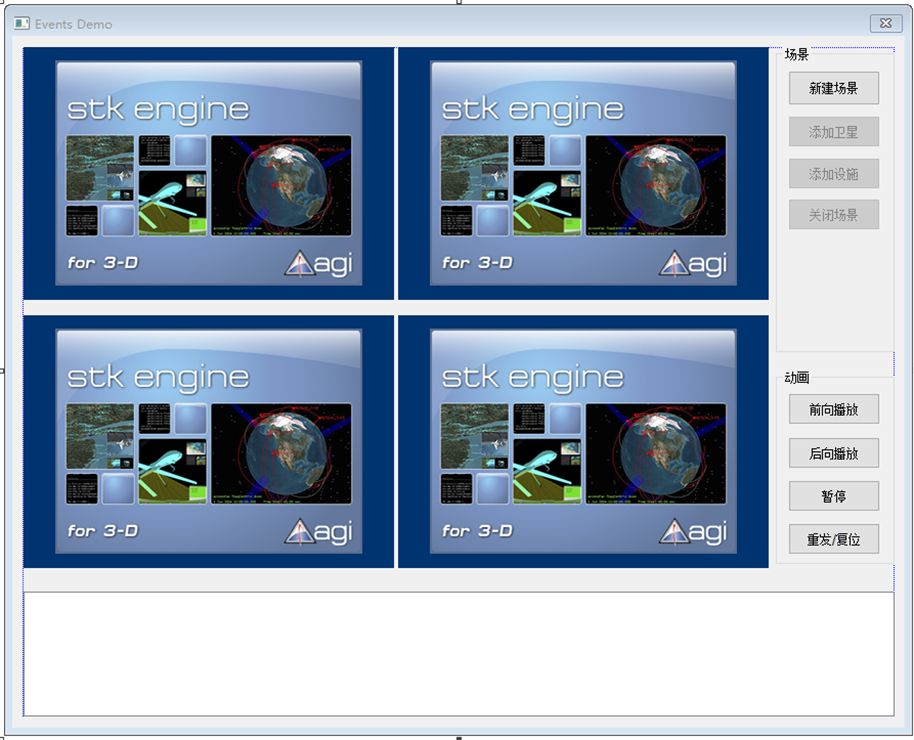

默认模式打开项目资源文件中的应用对话框（IDD_EVENTS_DIALOG），调整界面，并通过拷贝和复制新建三个三维视窗对象，除了调整一下未知，其他什么也不做，调整后界面如下图：

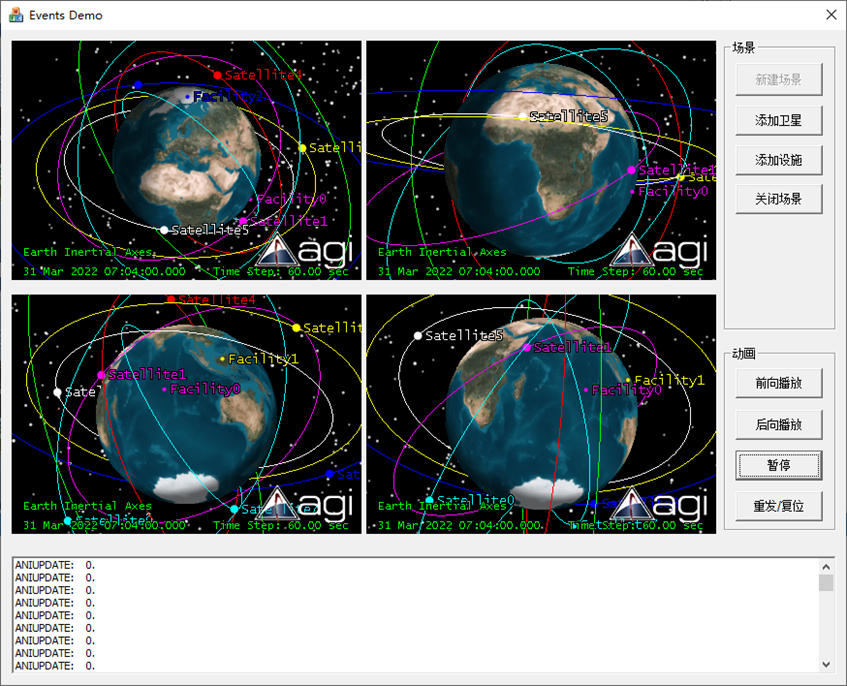

 运行程序，新建场景，并向场景加入对象，果然如预期，四个窗口都能显示，并且能独立通过鼠标操作控制视窗显示缩放、调整视角等，运行效果如下图：
