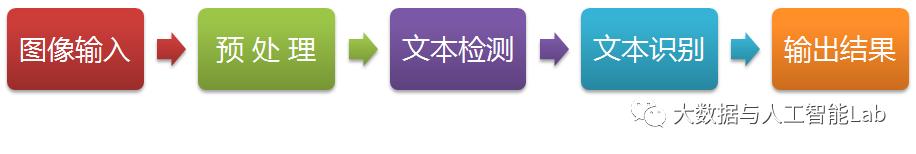

文字识别是AI的一个重要应用场景，文字识别过程一般由图像输入、预处理、文本检测、文本识别、结果输出等环节组成。

其中，文本检测、文本识别是最核心的环节。文本检测方面，在前面的文章中已介绍过了多种基于深度学习的方法，可针对各种场景实现对文字的检测，详见以下文章：

【AI实战】手把手教你文字识别（检测篇：MSER、CTPN、SegLink、EAST等方法）

【AI实战】手把手教你文字识别（检测篇：AdvancedEAST、PixelLink方法）

而本文主要就是介绍在“文本识别”方面的实战方法，只要掌握了这些方法，那么跟前面介绍的文本检测方法结合起来，就可以轻松应对各种文字识别的任务了。话不多说，马上来学习“文本识别”的方法。

文字识别可根据待识别的文字特点采用不同的识别方法，一般分为定长文字、不定长文字两大类别。

定长文字（例如验证码），由于字符数量固定，采用的网络结构相对简单，识别也比较容易；
不定长文字（例如印刷文字、广告牌文字等），由于字符数量是不固定的，因此需要采用比较复杂的网络结构和后处理环节，识别也具有一定的难度。

下面按照定长文字、不定长文字分别介绍识别方法。

一、定长文字识别
定长文字的识别相对简单，应用场景也比较局限，最典型的场景就是验证码的识别了。由于字符数量是已知的、固定的，因此，网络结构比较简单，一般构建3层卷积层，2层全连接层便能满足“定长文字”的识别。
具体方法在之前介绍验证码识别的文章中已详细介绍，在此不再赘述。详见文章：

【AI实战】文字识别（验证码识别）

二、不定长文字识别
不定长文字在现实中大量存在，例如印刷文字、广告牌文字等，由于字符数量不固定、不可预知，因此，识别的难度也较大，这也是目前研究文字识别的主要方向。下面介绍不定长文字识别的常用方法：LSTM+CTC、CRNN、chinsesocr。
1、LSTM+CTC 方法
（1）什么是LSTM
为了实现对不定长文字的识别，就需要有一种能力更强的模型，该模型具有一定的记忆能力，能够按时序依次处理任意长度的信息，这种模型就是“循环神经网络”（Recurrent Neural Networks，简称RNN）。
LSTM（Long Short Term Memory，长短期记忆网络）是一种特殊结构的RNN（循环神经网络），用于解决RNN的长期依赖问题，也即随着输入RNN网络的信息的时间间隔不断增大，普通RNN就会出现“梯度消失”或“梯度爆炸”的现象，这就是RNN的长期依赖问题，而引入LSTM即可以解决这个问题。LSTM单元由输入门（Input Gate）、遗忘门（Forget Gate）和输出门（Output Gate）组成，具体的技术原理的工作过程详见之前的文章（文章：白话循环神经网络（RNN）），LSTM的结构如下图所示。

（2）什么是CTC
CTC（Connectionist Temporal Classifier，联接时间分类器），主要用于解决输入特征与输出标签的对齐问题。例如下图，由于文字的不同间隔或变形等问题，导致同个文字有不同的表现形式，但实际上都是同一个文字。在识别时会将输入图像分块后再去识别，得出每块属于某个字符的概率（无法识别的标记为特殊字符”-”），如下图：

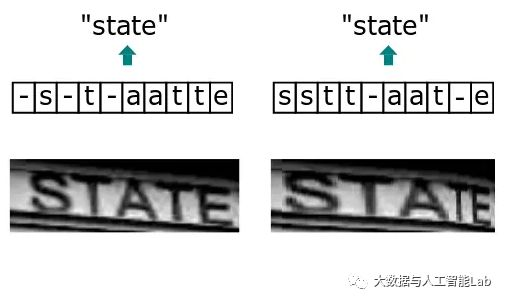

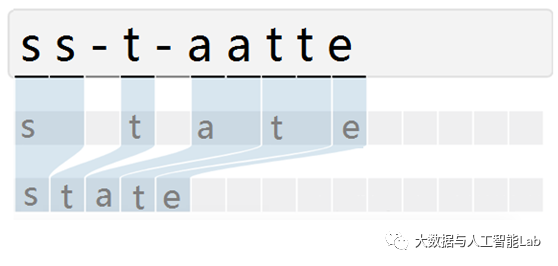

由于字符变形等原因，导致对输入图像分块识别时，相邻块可能会识别为同个结果，字符重复出现。因此，通过CTC来解决对齐问题，模型训练后，对结果中去掉间隔字符、去掉重复字符（如果同个字符连续出现，则表示只有1个字符，如果中间有间隔字符，则表示该字符出现多次），如下图所示

（3）LSTM+CTC实现：常量定义
定义一些常量，在模型训练和预测中使用，定义如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# 数据集，可根据需要增加英文或其它字符
DIGITS = ['0', '1', '2', '3', '4', '5', '6', '7', '8', '9']

# 分类数量
num_classes = len(DIGITS) + 1     # 数据集字符数+特殊标识符

# 图片大小，32 x 256
OUTPUT_SHAPE = (32, 256)

# 学习率
INITIAL_LEARNING_RATE = 1e-3
DECAY_STEPS = 5000
REPORT_STEPS = 100
LEARNING_RATE_DECAY_FACTOR = 0.9
MOMENTUM = 0.9

# LSTM网络层次
num_hidden = 128
num_layers = 2

# 训练轮次、批量大小
num_epochs = 50000
BATCHES = 10
BATCH_SIZE = 32
TRAIN_SIZE = BATCHES * BATCH_SIZE

# 数据集目录、模型目录
data_dir = '/tmp/lstm_ctc_data/'
model_dir = '/tmp/lstm_ctc_model/'

（4）LSTM+CTC实现：随机生成不定长图片数据
为了训练和测试LSTM+CTC识别模型，先要准备好基础数据，可根据需要准备好已标注的文本图片集。在这里，为了方便训练和测试模型，随机生成10000张不定长的图片数据集。通过使用Pillow生成图片和绘上文字，并对图片随机叠加椒盐噪声，以更加贴近现实场景。核心代码如下：

复制代码

# 生成椒盐噪声
def img_salt_pepper_noise(src,percetage):
    NoiseImg=src
    NoiseNum=int(percetage*src.shape[0]*src.shape[1])
    for i in range(NoiseNum):
        randX=random.randint(0,src.shape[0]-1)
        randY=random.randint(0,src.shape[1]-1)
        if random.randint(0,1)==0:
            NoiseImg[randX,randY]=0
        else:
            NoiseImg[randX,randY]=255
    return NoiseImg

# 随机生成不定长图片集
def gen_text(cnt):
    # 设置文字字体和大小
    font_path = '/data/work/tensorflow/fonts/arial.ttf'
    font_size = 30
    font=ImageFont.truetype(font_path,font_size)

for i in range(cnt):
        # 随机生成1到10位的不定长数字
        rnd = random.randint(1, 10)
        text = ''
        for j in range(rnd):
            text = text + DIGITS[random.randint(0, len(DIGITS) - 1)]

# 生成图片并绘上文字
        img=Image.new("RGB",(256,32))
        draw=ImageDraw.Draw(img)
        draw.text((1,1),text,font=font,fill='white')
        img=np.array(img)

# 随机叠加椒盐噪声并保存图像
        img = img_salt_pepper_noise(img, float(random.randint(1,10)/100.0))
        cv2.imwrite(data_dir + text + '_' + str(i+1) + '.jpg',img)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
# 生成椒盐噪声
def img_salt_pepper_noise(src,percetage):
    NoiseImg=src
    NoiseNum=int(percetage*src.shape[0]*src.shape[1])
    for i in range(NoiseNum):
        randX=random.randint(0,src.shape[0]-1)
        randY=random.randint(0,src.shape[1]-1)
        if random.randint(0,1)==0:
            NoiseImg[randX,randY]=0
        else:
            NoiseImg[randX,randY]=255
    return NoiseImg

# 随机生成不定长图片集
def gen_text(cnt):
    # 设置文字字体和大小
    font_path = '/data/work/tensorflow/fonts/arial.ttf'
    font_size = 30
    font=ImageFont.truetype(font_path,font_size)

for i in range(cnt):
        # 随机生成1到10位的不定长数字
        rnd = random.randint(1, 10)
        text = ''
        for j in range(rnd):
            text = text + DIGITS[random.randint(0, len(DIGITS) - 1)]

# 生成图片并绘上文字
        img=Image.new("RGB",(256,32))
        draw=ImageDraw.Draw(img)
        draw.text((1,1),text,font=font,fill='white')
        img=np.array(img)

# 随机叠加椒盐噪声并保存图像
        img = img_salt_pepper_noise(img, float(random.randint(1,10)/100.0))
        cv2.imwrite(data_dir + text + '_' + str(i+1) + '.jpg',img)

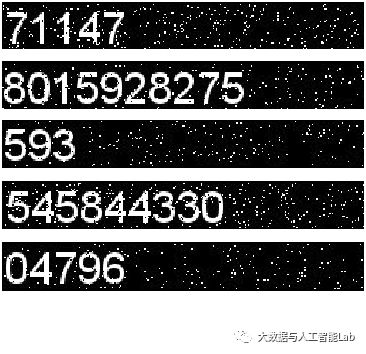

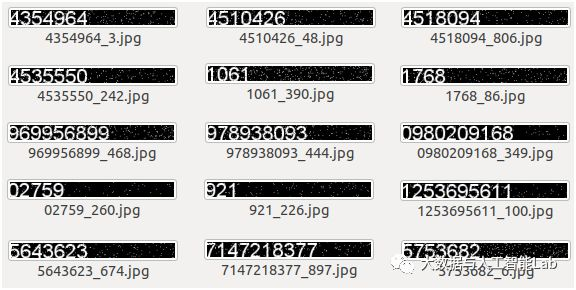

随机生成的不定长数据效果如下：

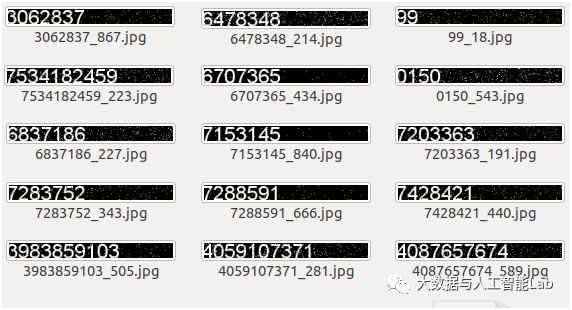

执行 gen_text(10000) 后生成的图片集如下，文件名由序号和文字标签组成：

（5）LSTM+CTC实现：标签向量化（稀疏矩阵）
由于文字是不定长的，因此，如果读取图片并获取标签，然后将标签存放在一个紧密矩阵中进行向量化，那将会出现大量的零元素，很浪费空间。因此，使用稀疏矩阵对标签进行向量化。所谓“稀疏矩阵”就是矩阵中的零元素远远多于非零元素，采用这种方式存储可有效节约空间。
稀疏矩阵有3个属性，分别是：

indices：二维矩阵，代表非零的坐标点
values：二维tensor，代表indice位置的数据值
dense_shape：一维，代表稀疏矩阵的大小（取行数和列的最大长度）

例如读取了以下图片和相应的标签，那么存储为稀疏矩阵的结果如下：

将标签转为稀疏矩阵，对标签进行向量化，核心代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 序列转为稀疏矩阵
# 输入：序列
# 输出：indices非零坐标点，values数据值，shape稀疏矩阵大小
def sparse_tuple_from(sequences, dtype=np.int32):
    indices = []
    values = []

for n, seq in enumerate(sequences):
        indices.extend(zip([n] * len(seq), range(len(seq))))
        values.extend(seq)

indices = np.asarray(indices, dtype=np.int64)
    values = np.asarray(values, dtype=dtype)
    shape = np.asarray([len(sequences), np.asarray(indices).max(0)[1] + 1], dtype=np.int64)

return indices, values, shape

将稀疏矩阵转为标签，用于输出结果，核心代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# 稀疏矩阵转为序列
# 输入：稀疏矩阵
# 输出：序列
def decode_sparse_tensor(sparse_tensor):
    decoded_indexes = list()
    current_i = 0
    current_seq = []

for offset, i_and_index in enumerate(sparse_tensor[0]):
        i = i_and_index[0]
        if i != current_i:
            decoded_indexes.append(current_seq)
            current_i = i
            current_seq = list()
        current_seq.append(offset)
    decoded_indexes.append(current_seq)

result = []
    for index in decoded_indexes:
        result.append(decode_a_seq(index, sparse_tensor))
    return result

# 序列编码转换
def decode_a_seq(indexes, spars_tensor):
    decoded = []
    for m in indexes:
        str = DIGITS[spars_tensor[1][m]]
        decoded.append(str)
    return decoded

（6）LSTM+CTC实现：读取数据
读取图像数据以及进行标签向量化，以便于输入到模型进行训练，核心代码如下：

复制代码

# 将文件和标签读到内存，减少磁盘IO
def get_file_text_array():
    file_name_array=[]
    text_array=[]

for parent, dirnames, filenames in os.walk(data_dir):
        file_name_array=filenames

for f in file_name_array:
        text = f.split('_')[0]
        text_array.append(text)

return file_name_array,text_array

# 获取训练的批量数据
def get_next_batch(file_name_array,text_array,batch_size=64):
    inputs = np.zeros([batch_size, OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]])
    codes = []

# 获取训练样本
    for i in range(batch_size):
        index = random.randint(0, len(file_name_array) - 1)
        image = cv2.imread(data_dir + file_name_array[index])
        image = cv2.resize(image, (OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]), 3)
        image = cv2.cvtColor(image,cv2.COLOR_RGB2GRAY)
        text = text_array[index]

# 矩阵转置
        inputs[i, :] = np.transpose(image.reshape((OUTPUT_SHAPE[0], OUTPUT_SHAPE[1])))
        # 标签转成列表
        codes.append(list(text))

# 标签转成稀疏矩阵
    targets = [np.asarray(i) for i in codes]
    sparse_targets = sparse_tuple_from(targets)
    seq_len = np.ones(inputs.shape[0]) * OUTPUT_SHAPE[1]

return inputs, sparse_targets, seq_len

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
# 将文件和标签读到内存，减少磁盘IO
def get_file_text_array():
    file_name_array=[]
    text_array=[]

for parent, dirnames, filenames in os.walk(data_dir):
        file_name_array=filenames

for f in file_name_array:
        text = f.split('_')[0]
        text_array.append(text)

return file_name_array,text_array

# 获取训练的批量数据
def get_next_batch(file_name_array,text_array,batch_size=64):
    inputs = np.zeros([batch_size, OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]])
    codes = []

# 获取训练样本
    for i in range(batch_size):
        index = random.randint(0, len(file_name_array) - 1)
        image = cv2.imread(data_dir + file_name_array[index])
        image = cv2.resize(image, (OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]), 3)
        image = cv2.cvtColor(image,cv2.COLOR_RGB2GRAY)
        text = text_array[index]

# 矩阵转置
        inputs[i, :] = np.transpose(image.reshape((OUTPUT_SHAPE[0], OUTPUT_SHAPE[1])))
        # 标签转成列表
        codes.append(list(text))

# 标签转成稀疏矩阵
    targets = [np.asarray(i) for i in codes]
    sparse_targets = sparse_tuple_from(targets)
    seq_len = np.ones(inputs.shape[0]) * OUTPUT_SHAPE[1]

return inputs, sparse_targets, seq_len

（7）LSTM+CTC实现：构建网络
利用tensorflow内置的LSTM单元构建网络，核心代码如下：

复制代码

def get_train_model():
    # 输入
    inputs = tf.placeholder(tf.float32, [None, None, OUTPUT_SHAPE[0]])

# 稀疏矩阵
    targets = tf.sparse_placeholder(tf.int32)

# 序列长度 [batch_size,]
    seq_len = tf.placeholder(tf.int32, [None])

# 定义LSTM网络
    cell = tf.contrib.rnn.LSTMCell(num_hidden, state_is_tuple=True)
    stack = tf.contrib.rnn.MultiRNNCell([cell] * num_layers, state_is_tuple=True)      # old
    outputs, _ = tf.nn.dynamic_rnn(cell, inputs, seq_len, dtype=tf.float32)
    shape = tf.shape(inputs)
    batch_s, max_timesteps = shape[0], shape[1]

outputs = tf.reshape(outputs, [-1, num_hidden])
    W = tf.Variable(tf.truncated_normal([num_hidden,
                                         num_classes],
                                        stddev=0.1), name="W")
    b = tf.Variable(tf.constant(0., shape=[num_classes]), name="b")
    logits = tf.matmul(outputs, W) + b
    logits = tf.reshape(logits, [batch_s, -1, num_classes])

# 转置矩阵
    logits = tf.transpose(logits, (1, 0, 2))

return logits, inputs, targets, seq_len, W, b

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
def get_train_model():
    # 输入
    inputs = tf.placeholder(tf.float32, [None, None, OUTPUT_SHAPE[0]])

# 稀疏矩阵
    targets = tf.sparse_placeholder(tf.int32)

# 序列长度 [batch_size,]
    seq_len = tf.placeholder(tf.int32, [None])

# 定义LSTM网络
    cell = tf.contrib.rnn.LSTMCell(num_hidden, state_is_tuple=True)
    stack = tf.contrib.rnn.MultiRNNCell([cell] * num_layers, state_is_tuple=True)      # old
    outputs, _ = tf.nn.dynamic_rnn(cell, inputs, seq_len, dtype=tf.float32)
    shape = tf.shape(inputs)
    batch_s, max_timesteps = shape[0], shape[1]

outputs = tf.reshape(outputs, [-1, num_hidden])
    W = tf.Variable(tf.truncated_normal([num_hidden,
                                         num_classes],
                                        stddev=0.1), name="W")
    b = tf.Variable(tf.constant(0., shape=[num_classes]), name="b")
    logits = tf.matmul(outputs, W) + b
    logits = tf.reshape(logits, [batch_s, -1, num_classes])

# 转置矩阵
    logits = tf.transpose(logits, (1, 0, 2))

return logits, inputs, targets, seq_len, W, b

（8）LSTM+CTC实现：模型训练

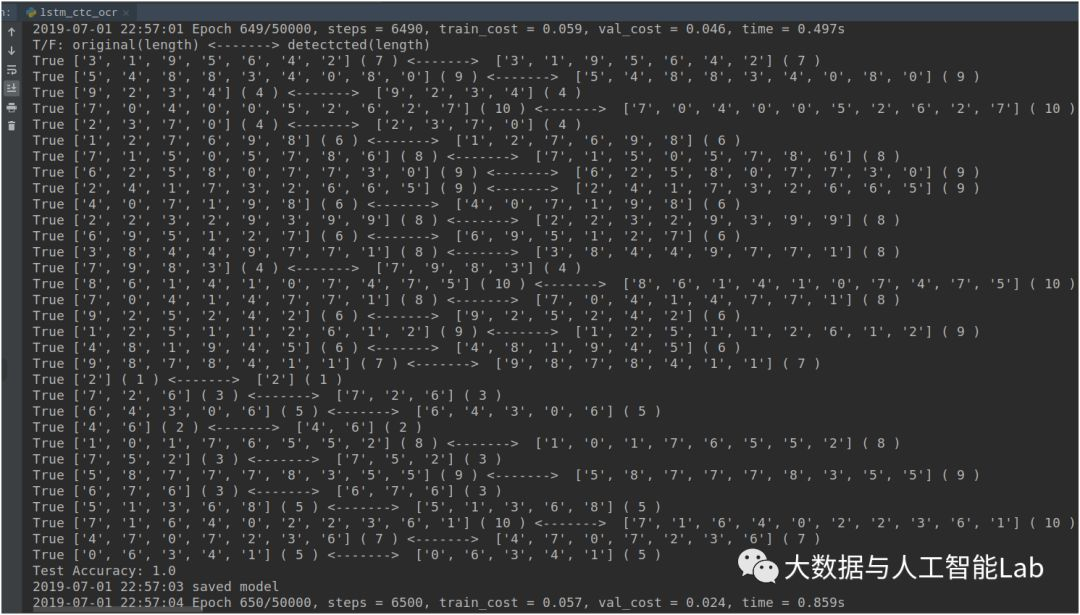

在训练之前，先定义好准确率评估方法，以便于在训练过程中不断评估模型的准确性，核心代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# 准确性评估
# 输入：预测结果序列 decoded_list ,目标序列 test_targets
# 返回：准确率
def report_accuracy(decoded_list, test_targets):
    original_list = decode_sparse_tensor(test_targets)
    detected_list = decode_sparse_tensor(decoded_list)

# 正确数量
    true_numer = 0

# 预测序列与目标序列的维度不一致，说明有些预测失败，直接返回
    if len(original_list) != len(detected_list):
        print("len(original_list)", len(original_list), "len(detected_list)", len(detected_list),
              " test and detect length desn't match")
        return

# 比较预测序列与结果序列是否一致，并统计准确率
    print("T/F: original(length) <-------> detectcted(length)")
    for idx, number in enumerate(original_list):
        detect_number = detected_list[idx]
        hit = (number == detect_number)
        print(hit, number, "(", len(number), ") <-------> ", detect_number, "(", len(detect_number), ")")
        if hit:
            true_numer = true_numer + 1
    accuracy = true_numer * 1.0 / len(original_list)
    print("Test Accuracy:", accuracy)

return accuracy

接着开始对模型进行训练，核心代码如下：

复制代码

def train():
    # 获取训练样本数据
    file_name_array, text_array = get_file_text_array()

# 定义学习率
    global_step = tf.Variable(0, trainable=False)
    learning_rate = tf.train.exponential_decay(INITIAL_LEARNING_RATE,
                                               global_step,
                                               DECAY_STEPS,
                                               LEARNING_RATE_DECAY_FACTOR,
                                               staircase=True)
    # 获取网络结构
    logits, inputs, targets, seq_len, W, b = get_train_model()

# 设置损失函数
    loss = tf.nn.ctc_loss(labels=targets, inputs=logits, sequence_length=seq_len)
    cost = tf.reduce_mean(loss)

# 设置优化器
    optimizer = tf.train.AdamOptimizer(learning_rate=learning_rate).minimize(loss, global_step=global_step)
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(logits, seq_len, merge_repeated=False)
    acc = tf.reduce_mean(tf.edit_distance(tf.cast(decoded[0], tf.int32), targets))

init = tf.global_variables_initializer()
    config = tf.ConfigProto()
    config.gpu_options.allow_growth = True

with tf.Session() as session:
        session.run(init)
        saver = tf.train.Saver(tf.global_variables(), max_to_keep=10)

for curr_epoch in range(num_epochs):
            train_cost = 0
            train_ler = 0
            for batch in range(BATCHES):
                # 训练模型
                train_inputs, train_targets, train_seq_len = get_next_batch(file_name_array, text_array, BATCH_SIZE)
                feed = {inputs: train_inputs, targets: train_targets, seq_len: train_seq_len}
                b_loss, b_targets, b_logits, b_seq_len, b_cost, steps, _ = session.run(
                    [loss, targets, logits, seq_len, cost, global_step, optimizer], feed)

# 评估模型
                if steps > 0 and steps % REPORT_STEPS == 0:
                    test_inputs, test_targets, test_seq_len = get_next_batch(file_name_array, text_array, BATCH_SIZE)
                    test_feed = {inputs: test_inputs,targets: test_targets,seq_len: test_seq_len}
                    dd, log_probs, accuracy = session.run([decoded[0], log_prob, acc], test_feed)
                    report_accuracy(dd, test_targets)

# 保存识别模型
                    save_path = saver.save(session, model_dir + "lstm_ctc_model.ctpk",global_step=steps)

c = b_cost
                train_cost += c * BATCH_SIZE

train_cost /= TRAIN_SIZE
            # 计算 loss
            train_inputs, train_targets, train_seq_len = get_next_batch(file_name_array, text_array, BATCH_SIZE)
            val_feed = {inputs: train_inputs,targets: train_targets,seq_len: train_seq_len}
            val_cost, val_ler, lr, steps = session.run([cost, acc, learning_rate, global_step], feed_dict=val_feed)

log = "{} Epoch {}/{}, steps = {}, train_cost = {:.3f}, val_cost = {:.3f}"
            print(log.format(curr_epoch + 1, num_epochs, steps, train_cost, val_cost))

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
def train():
    # 获取训练样本数据
    file_name_array, text_array = get_file_text_array()

# 定义学习率
    global_step = tf.Variable(0, trainable=False)
    learning_rate = tf.train.exponential_decay(INITIAL_LEARNING_RATE,
                                               global_step,
                                               DECAY_STEPS,
                                               LEARNING_RATE_DECAY_FACTOR,
                                               staircase=True)
    # 获取网络结构
    logits, inputs, targets, seq_len, W, b = get_train_model()

# 设置损失函数
    loss = tf.nn.ctc_loss(labels=targets, inputs=logits, sequence_length=seq_len)
    cost = tf.reduce_mean(loss)

# 设置优化器
    optimizer = tf.train.AdamOptimizer(learning_rate=learning_rate).minimize(loss, global_step=global_step)
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(logits, seq_len, merge_repeated=False)
    acc = tf.reduce_mean(tf.edit_distance(tf.cast(decoded[0], tf.int32), targets))

init = tf.global_variables_initializer()
    config = tf.ConfigProto()
    config.gpu_options.allow_growth = True

with tf.Session() as session:
        session.run(init)
        saver = tf.train.Saver(tf.global_variables(), max_to_keep=10)

for curr_epoch in range(num_epochs):
            train_cost = 0
            train_ler = 0
            for batch in range(BATCHES):
                # 训练模型
                train_inputs, train_targets, train_seq_len = get_next_batch(file_name_array, text_array, BATCH_SIZE)
                feed = {inputs: train_inputs, targets: train_targets, seq_len: train_seq_len}
                b_loss, b_targets, b_logits, b_seq_len, b_cost, steps, _ = session.run(
                    [loss, targets, logits, seq_len, cost, global_step, optimizer], feed)

# 评估模型
                if steps > 0 and steps % REPORT_STEPS == 0:
                    test_inputs, test_targets, test_seq_len = get_next_batch(file_name_array, text_array, BATCH_SIZE)
                    test_feed = {inputs: test_inputs,targets: test_targets,seq_len: test_seq_len}
                    dd, log_probs, accuracy = session.run([decoded[0], log_prob, acc], test_feed)
                    report_accuracy(dd, test_targets)

# 保存识别模型
                    save_path = saver.save(session, model_dir + "lstm_ctc_model.ctpk",global_step=steps)

c = b_cost
                train_cost += c * BATCH_SIZE

train_cost /= TRAIN_SIZE
            # 计算 loss
            train_inputs, train_targets, train_seq_len = get_next_batch(file_name_array, text_array, BATCH_SIZE)
            val_feed = {inputs: train_inputs,targets: train_targets,seq_len: train_seq_len}
            val_cost, val_ler, lr, steps = session.run([cost, acc, learning_rate, global_step], feed_dict=val_feed)

log = "{} Epoch {}/{}, steps = {}, train_cost = {:.3f}, val_cost = {:.3f}"
            print(log.format(curr_epoch + 1, num_epochs, steps, train_cost, val_cost))

经过一段时间的训练，执行了600多步后，评估的准确性已全部预测正确，如下图：

（8）LSTM+CTC实现：能力封装
为了方便其它程序调用LSTM+CTC的识别能力，对识别能力进行封装，只需要输入一张图片，即可识别后返回结果。核心代码如下：

复制代码

# LSTM+CTC 文字识别能力封装
# 输入：图片
# 输出：识别结果文字
def predict(image):

# 获取网络结构
    logits, inputs, targets, seq_len, W, b = get_train_model()
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(logits, seq_len, merge_repeated=False)

saver = tf.train.Saver()
    with tf.Session() as sess:
        # 加载模型
        saver.restore(sess, tf.train.latest_checkpoint(model_dir))
        # 图像预处理
        image = cv2.resize(image, (OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]), 3)
        image = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)
        pred_inputs = np.zeros([1, OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]])
        pred_inputs[0, :] = np.transpose(image.reshape((OUTPUT_SHAPE[0], OUTPUT_SHAPE[1])))
        pred_seq_len = np.ones(1) * OUTPUT_SHAPE[1]
        # 模型预测
        pred_feed = {inputs: pred_inputs,seq_len: pred_seq_len}
        dd, log_probs = sess.run([decoded[0], log_prob], pred_feed)
        # 识别结果转换
        detected_list = decode_sparse_tensor(dd)[0]
        detected_text = ''
        for d in detected_list:
            detected_text = detected_text + d

return detected_text

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# LSTM+CTC 文字识别能力封装
# 输入：图片
# 输出：识别结果文字
def predict(image):

# 获取网络结构
    logits, inputs, targets, seq_len, W, b = get_train_model()
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(logits, seq_len, merge_repeated=False)

saver = tf.train.Saver()
    with tf.Session() as sess:
        # 加载模型
        saver.restore(sess, tf.train.latest_checkpoint(model_dir))
        # 图像预处理
        image = cv2.resize(image, (OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]), 3)
        image = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)
        pred_inputs = np.zeros([1, OUTPUT_SHAPE[1], OUTPUT_SHAPE[0]])
        pred_inputs[0, :] = np.transpose(image.reshape((OUTPUT_SHAPE[0], OUTPUT_SHAPE[1])))
        pred_seq_len = np.ones(1) * OUTPUT_SHAPE[1]
        # 模型预测
        pred_feed = {inputs: pred_inputs,seq_len: pred_seq_len}
        dd, log_probs = sess.run([decoded[0], log_prob], pred_feed)
        # 识别结果转换
        detected_list = decode_sparse_tensor(dd)[0]
        detected_text = ''
        for d in detected_list:
            detected_text = detected_text + d

return detected_text

2、CRNN 方法

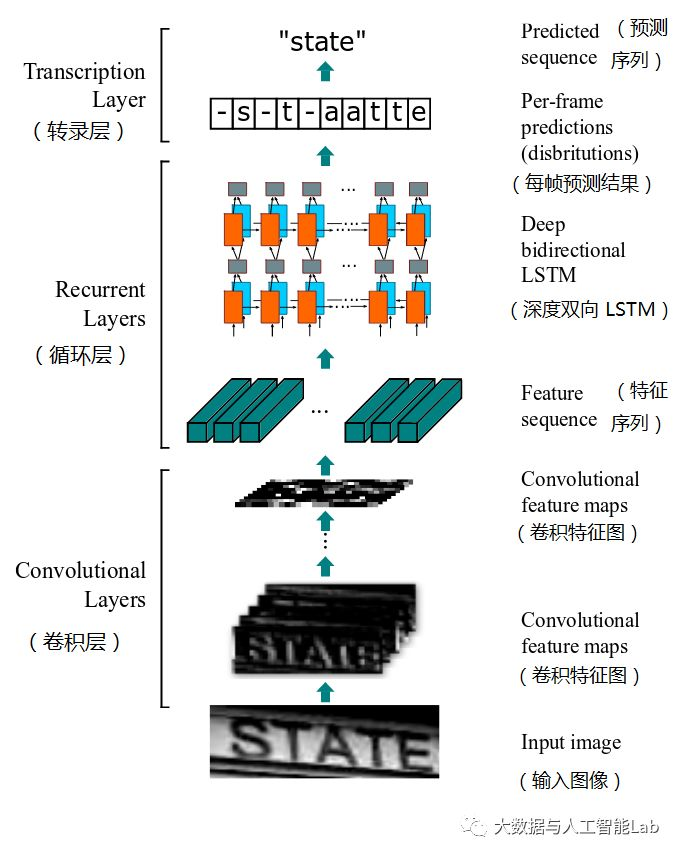

CRNN（Convolutional Recurrent Neural Network，卷积循环神经网络）是目前比较流行的文字识别模型，不需要对样本数据进行字符分割，可识别任意长度的文本序列，模型速度快、性能好。网络结构如下图所示，主要由卷积层、循环层、转录层3部分组成，具体技术原理请详见之前的文章（文章：大话文本识别经典模型 CRNN）

那么该如何使用CRNN训练和识别呢？
github上实现CRNN的代码有很多，这里面选择一个相对简单的CRNN源代码进行研究。
（1）下载源代码

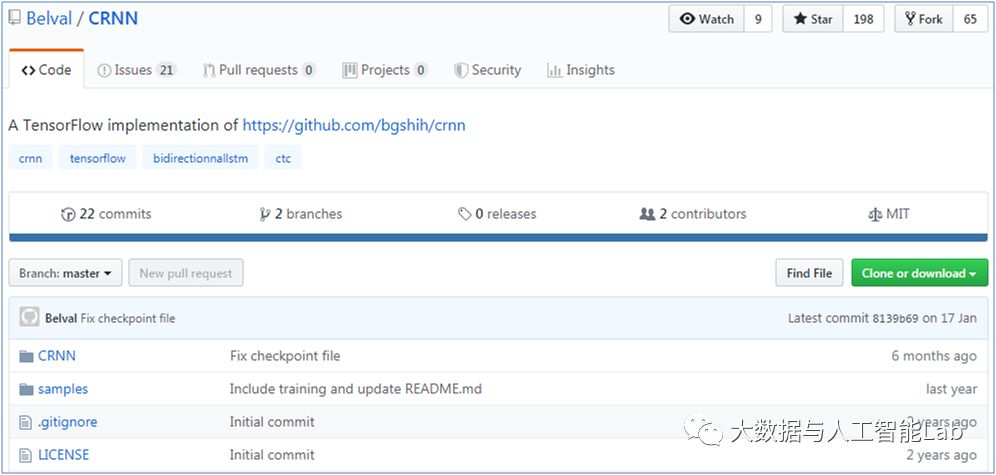

首先，在github上下载CRNN源代码（https://github.com/Belval/CRNN），可直接下载成zip压缩包或者git克隆

复制代码

1
git clone https://github.com/Belval/CRNN.git

（2）准备基础数据
使用第1节LSTM+CTC介绍的方法随机生成10000张不定长图片+椒盐噪声作为基础数据集，具体详见第1节的生成基础数据代码，在此不再重复。注意，由于该CRNN源代码在读取图片时默认文件名第1位为标签（以下划线 ”_” 隔开），于是注意按照文件命名规则生成图片。

（3）训练模型
参考CRNN/run.py里面的代码，编写模型训练的调用代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
# 模型训练
def train():

# 设置基本属性
    batch_size=32    # 批量大小
    max_image_width=400   # 最大图片宽度
    train_test_ratio=0.75    # 训练集、测试集划分比例
    restore=True    # 是否恢复加载模型，可用于多次加载训练
    iteration_count=1000    # 迭代次数
    # 初始化调用CRNN
    crnn = CRNN(
        batch_size,
        model_dir,
        data_dir,
        max_image_width,
        train_test_ratio,
        restore
    )
    # 模型训练
    crnn.train(iteration_count)

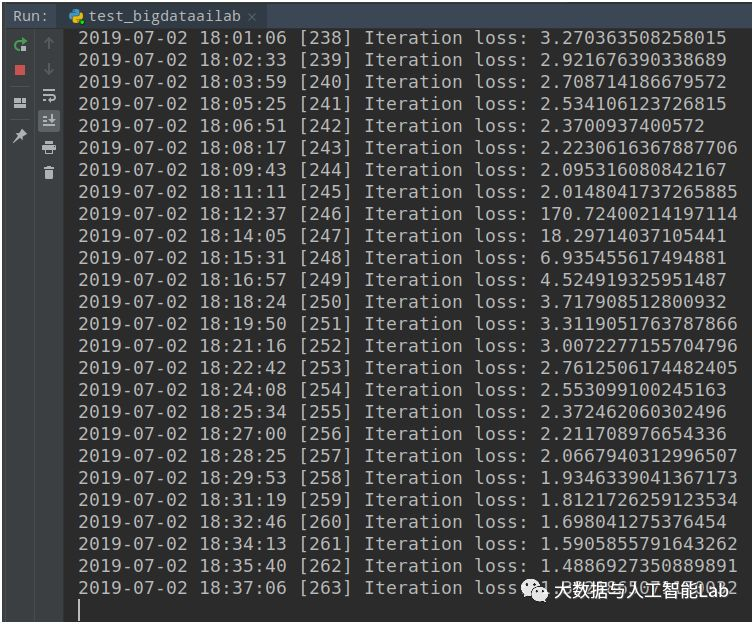

经过了5个小时左右，迭代训练了263次，使得loss（损失值）已降低至接近1，模型也已基本上可用。

CRNN的训练过程很长，本案例随机生成的文字还是比较简单的，但每步的迭代就已耗时很长。如果是实际应用中，需要使用背景更加复杂、文字形态更加多样的数据集，对训练loss的要求也更高，这时会使得整个训练过程更长。因此，一般会采用“迁移学习”的方式来提升训练效率和模型效果（详见文章：了解什么是“迁移学习”），“迁移学习”的实现方式后面会再单独进行介绍。

（4）模型测试
参考CRNN/run.py里面的代码，编写模型测试的代码，可输出测试结果，代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# 模型测试
def test():

# 设置基本属性
    batch_size=32
    max_image_width=400
    restore=True
    # 初始化CRNN
    crnn = CRNN(
        batch_size,
        model_dir,
        data_dir,
        max_image_width,
        0,
        restore
    )
    # 测试模型
    crnn.test()

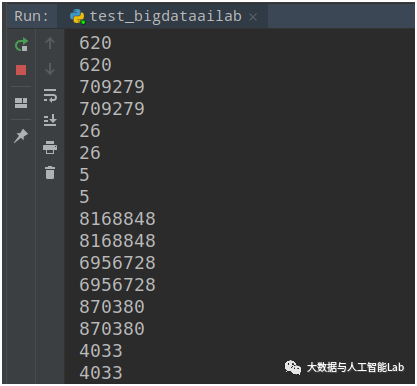

测试的结果如下，程序会批量读入数据后，输入原始结果（第一行）和预测结果（第二行），便于比较两者是否一致。

作者提供的这种测试方式太考验人眼了，我们可将CRNN里面的test函数进行个小修改，自动计算准确率，将会方便很多。修改的代码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
def test(self):
with self.__session.as_default():
    print('Testing')
    for batch_y, _, batch_x in self.__data_manager.test_batches:
        decoded = self.__session.run(
            self.__decoded,
            feed_dict={
                self.__inputs: batch_x,
                self.__seq_len: [self.__max_char_count] * self.__data_manager.batch_size
            }
        )

        # 修改，统计准确率
        true_cnt = 0
        for i, y in enumerate(batch_y):
            if batch_y[i] == ground_truth_to_word(decoded[i]):
                true_cnt = true_cnt + 1
            else:
                # 预测结果不一致的，才显示出来
                print('target:',batch_y[i])
                print('predict:',ground_truth_to_word(decoded[i]))
        print('acc:',float(true_cnt)/float(len(batch_y)))
return None

（5）能力封装
为了方便将CRNN识别能力提供给其它程序调用，在CRNN/crnn.py代码的基础上进行修改，对CRNN识别能力进行封装，即只需输入指定的图片，即可返回识别结果。
首先是重写crnn.py里面加载CRNN网络结构的方式，由于原先的代码在初始化时只支持批量的图片进行训练和测试，为了实现对指定的某张图片进行识别，对网络模型的初始化和调用方式进行修改，核心代码如下：

复制代码

# CRNN 网络结构
def crnn_network(max_width, batch_size):
    # 双向RNN
    def BidirectionnalRNN(inputs, seq_len):
        # rnn-1
        with tf.variable_scope(None, default_name="bidirectional-rnn-1"):
            # Forward
            lstm_fw_cell_1 = rnn.BasicLSTMCell(256)
            # Backward
            lstm_bw_cell_1 = rnn.BasicLSTMCell(256)
            inter_output, _ = tf.nn.bidirectional_dynamic_rnn(lstm_fw_cell_1, lstm_bw_cell_1, inputs, seq_len, dtype=tf.float32)
            inter_output = tf.concat(inter_output, 2)
        # rnn-2
        with tf.variable_scope(None, default_name="bidirectional-rnn-2"):
            # Forward
            lstm_fw_cell_2 = rnn.BasicLSTMCell(256)
            # Backward
            lstm_bw_cell_2 = rnn.BasicLSTMCell(256)
            outputs, _ = tf.nn.bidirectional_dynamic_rnn(lstm_fw_cell_2, lstm_bw_cell_2, inter_output, seq_len, dtype=tf.float32)
            outputs = tf.concat(outputs, 2)
        return outputs
    # CNN，用于提取特征
    def CNN(inputs):
        # 64 / 3 x 3 / 1 / 1
        conv1 = tf.layers.conv2d(inputs=inputs, filters = 64, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 2 x 2 / 1
        pool1 = tf.layers.max_pooling2d(inputs=conv1, pool_size=[2, 2], strides=2)
        # 128 / 3 x 3 / 1 / 1
        conv2 = tf.layers.conv2d(inputs=pool1, filters = 128, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 2 x 2 / 1
        pool2 = tf.layers.max_pooling2d(inputs=conv2, pool_size=[2, 2], strides=2)
        # 256 / 3 x 3 / 1 / 1
        conv3 = tf.layers.conv2d(inputs=pool2, filters = 256, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # Batch normalization layer
        bnorm1 = tf.layers.batch_normalization(conv3)
        # 256 / 3 x 3 / 1 / 1
        conv4 = tf.layers.conv2d(inputs=bnorm1, filters = 256, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 1 x 2 / 1
        pool3 = tf.layers.max_pooling2d(inputs=conv4, pool_size=[2, 2], strides=[1, 2], padding="same")
        # 512 / 3 x 3 / 1 / 1
        conv5 = tf.layers.conv2d(inputs=pool3, filters = 512, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # Batch normalization layer
        bnorm2 = tf.layers.batch_normalization(conv5)
        # 512 / 3 x 3 / 1 / 1
        conv6 = tf.layers.conv2d(inputs=bnorm2, filters = 512, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 1 x 2 / 2
        pool4 = tf.layers.max_pooling2d(inputs=conv6, pool_size=[2, 2], strides=[1, 2], padding="same")
        # 512 / 2 x 2 / 1 / 0
        conv7 = tf.layers.conv2d(inputs=pool4, filters = 512, kernel_size = (2, 2), padding = "valid", activation=tf.nn.relu)
        return conv7

# 定义输入、输出、序列长度
    inputs = tf.placeholder(tf.float32, [batch_size, max_width, 32, 1])
    targets = tf.sparse_placeholder(tf.int32, name='targets')
    seq_len = tf.placeholder(tf.int32, [None], name='seq_len')

# 卷积层提取特征
    cnn_output = CNN(inputs)
    reshaped_cnn_output = tf.reshape(cnn_output, [batch_size, -1, 512])
    max_char_count = reshaped_cnn_output.get_shape().as_list()[1]

# 循环层处理序列
    crnn_model = BidirectionnalRNN(reshaped_cnn_output, seq_len)
    logits = tf.reshape(crnn_model, [-1, 512])

# 转录层预测结果
    W = tf.Variable(tf.truncated_normal([512, config.NUM_CLASSES], stddev=0.1), name="W")
    b = tf.Variable(tf.constant(0., shape=[config.NUM_CLASSES]), name="b")
    logits = tf.matmul(logits, W) + b
    logits = tf.reshape(logits, [batch_size, -1, config.NUM_CLASSES])
    logits = tf.transpose(logits, (1, 0, 2))

# 定义损失函数、优化器
    loss = tf.nn.ctc_loss(targets, logits, seq_len)
    cost = tf.reduce_mean(loss)
    optimizer = tf.train.AdamOptimizer(learning_rate=0.0001).minimize(cost)
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(logits, seq_len, merge_repeated=False)
    dense_decoded = tf.sparse_tensor_to_dense(decoded[0], default_value=-1)
    acc = tf.reduce_mean(tf.edit_distance(tf.cast(decoded[0], tf.int32), targets))

# 初始化
    init = tf.global_variables_initializer()

return inputs, targets, seq_len, logits, dense_decoded, optimizer, acc, cost, max_char_count, init

# CRNN 识别文字
# 输入：图片路径
# 输出：识别文字结果
def predict(img_path):
    # 定义模型路径、最长图片宽度
    batch_size = 1
    model_path = '/tmp/crnn_model/'
    max_image_width = 400

# 创建会话
    __session = tf.Session()
    with __session.as_default():
        (
            __inputs,
            __targets,
            __seq_len,
            __logits,
            __decoded,
            __optimizer,
            __acc,
            __cost,
            __max_char_count,
            __init
        ) = crnn_network(max_image_width, batch_size)
        __init.run()

# 加载模型
    with __session.as_default():
        __saver = tf.train.Saver()
        ckpt = tf.train.latest_checkpoint(model_path)
        if ckpt:
            __saver.restore(__session, ckpt)

# 读取图片作为输入
    arr, initial_len = utils.resize_image(img_path,max_image_width)
    batch_x = np.reshape(
        np.array(arr),
        (-1, max_image_width, 32, 1)
    )

# 利用模型识别文字
    with __session.as_default():
        decoded = __session.run(
            __decoded,
            feed_dict={
                __inputs: batch_x,
                __seq_len: [__max_char_count] * batch_size
            }
        )
        pred_result = utils.ground_truth_to_word(decoded[0])

return pred_result

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
# CRNN 网络结构
def crnn_network(max_width, batch_size):
    # 双向RNN
    def BidirectionnalRNN(inputs, seq_len):
        # rnn-1
        with tf.variable_scope(None, default_name="bidirectional-rnn-1"):
            # Forward
            lstm_fw_cell_1 = rnn.BasicLSTMCell(256)
            # Backward
            lstm_bw_cell_1 = rnn.BasicLSTMCell(256)
            inter_output, _ = tf.nn.bidirectional_dynamic_rnn(lstm_fw_cell_1, lstm_bw_cell_1, inputs, seq_len, dtype=tf.float32)
            inter_output = tf.concat(inter_output, 2)
        # rnn-2
        with tf.variable_scope(None, default_name="bidirectional-rnn-2"):
            # Forward
            lstm_fw_cell_2 = rnn.BasicLSTMCell(256)
            # Backward
            lstm_bw_cell_2 = rnn.BasicLSTMCell(256)
            outputs, _ = tf.nn.bidirectional_dynamic_rnn(lstm_fw_cell_2, lstm_bw_cell_2, inter_output, seq_len, dtype=tf.float32)
            outputs = tf.concat(outputs, 2)
        return outputs
    # CNN，用于提取特征
    def CNN(inputs):
        # 64 / 3 x 3 / 1 / 1
        conv1 = tf.layers.conv2d(inputs=inputs, filters = 64, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 2 x 2 / 1
        pool1 = tf.layers.max_pooling2d(inputs=conv1, pool_size=[2, 2], strides=2)
        # 128 / 3 x 3 / 1 / 1
        conv2 = tf.layers.conv2d(inputs=pool1, filters = 128, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 2 x 2 / 1
        pool2 = tf.layers.max_pooling2d(inputs=conv2, pool_size=[2, 2], strides=2)
        # 256 / 3 x 3 / 1 / 1
        conv3 = tf.layers.conv2d(inputs=pool2, filters = 256, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # Batch normalization layer
        bnorm1 = tf.layers.batch_normalization(conv3)
        # 256 / 3 x 3 / 1 / 1
        conv4 = tf.layers.conv2d(inputs=bnorm1, filters = 256, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 1 x 2 / 1
        pool3 = tf.layers.max_pooling2d(inputs=conv4, pool_size=[2, 2], strides=[1, 2], padding="same")
        # 512 / 3 x 3 / 1 / 1
        conv5 = tf.layers.conv2d(inputs=pool3, filters = 512, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # Batch normalization layer
        bnorm2 = tf.layers.batch_normalization(conv5)
        # 512 / 3 x 3 / 1 / 1
        conv6 = tf.layers.conv2d(inputs=bnorm2, filters = 512, kernel_size = (3, 3), padding = "same", activation=tf.nn.relu)
        # 1 x 2 / 2
        pool4 = tf.layers.max_pooling2d(inputs=conv6, pool_size=[2, 2], strides=[1, 2], padding="same")
        # 512 / 2 x 2 / 1 / 0
        conv7 = tf.layers.conv2d(inputs=pool4, filters = 512, kernel_size = (2, 2), padding = "valid", activation=tf.nn.relu)
        return conv7

# 定义输入、输出、序列长度
    inputs = tf.placeholder(tf.float32, [batch_size, max_width, 32, 1])
    targets = tf.sparse_placeholder(tf.int32, name='targets')
    seq_len = tf.placeholder(tf.int32, [None], name='seq_len')

# 卷积层提取特征
    cnn_output = CNN(inputs)
    reshaped_cnn_output = tf.reshape(cnn_output, [batch_size, -1, 512])
    max_char_count = reshaped_cnn_output.get_shape().as_list()[1]

# 循环层处理序列
    crnn_model = BidirectionnalRNN(reshaped_cnn_output, seq_len)
    logits = tf.reshape(crnn_model, [-1, 512])

# 转录层预测结果
    W = tf.Variable(tf.truncated_normal([512, config.NUM_CLASSES], stddev=0.1), name="W")
    b = tf.Variable(tf.constant(0., shape=[config.NUM_CLASSES]), name="b")
    logits = tf.matmul(logits, W) + b
    logits = tf.reshape(logits, [batch_size, -1, config.NUM_CLASSES])
    logits = tf.transpose(logits, (1, 0, 2))

# 定义损失函数、优化器
    loss = tf.nn.ctc_loss(targets, logits, seq_len)
    cost = tf.reduce_mean(loss)
    optimizer = tf.train.AdamOptimizer(learning_rate=0.0001).minimize(cost)
    decoded, log_prob = tf.nn.ctc_beam_search_decoder(logits, seq_len, merge_repeated=False)
    dense_decoded = tf.sparse_tensor_to_dense(decoded[0], default_value=-1)
    acc = tf.reduce_mean(tf.edit_distance(tf.cast(decoded[0], tf.int32), targets))

# 初始化
    init = tf.global_variables_initializer()

return inputs, targets, seq_len, logits, dense_decoded, optimizer, acc, cost, max_char_count, init

# CRNN 识别文字
# 输入：图片路径
# 输出：识别文字结果
def predict(img_path):
    # 定义模型路径、最长图片宽度
    batch_size = 1
    model_path = '/tmp/crnn_model/'
    max_image_width = 400

# 创建会话
    __session = tf.Session()
    with __session.as_default():
        (
            __inputs,
            __targets,
            __seq_len,
            __logits,
            __decoded,
            __optimizer,
            __acc,
            __cost,
            __max_char_count,
            __init
        ) = crnn_network(max_image_width, batch_size)
        __init.run()

# 加载模型
    with __session.as_default():
        __saver = tf.train.Saver()
        ckpt = tf.train.latest_checkpoint(model_path)
        if ckpt:
            __saver.restore(__session, ckpt)

# 读取图片作为输入
    arr, initial_len = utils.resize_image(img_path,max_image_width)
    batch_x = np.reshape(
        np.array(arr),
        (-1, max_image_width, 32, 1)
    )

# 利用模型识别文字
    with __session.as_default():
        decoded = __session.run(
            __decoded,
            feed_dict={
                __inputs: batch_x,
                __seq_len: [__max_char_count] * batch_size
            }
        )
        pred_result = utils.ground_truth_to_word(decoded[0])

return pred_result

将CRNN能力封装后，便能很方便地进行调用识别，如下：

复制代码

1
2
3
img_path = '/tmp/crnn_data/728591_532.jpg'
pred_result = predict(img_path)
print('predict result:',pred_result)

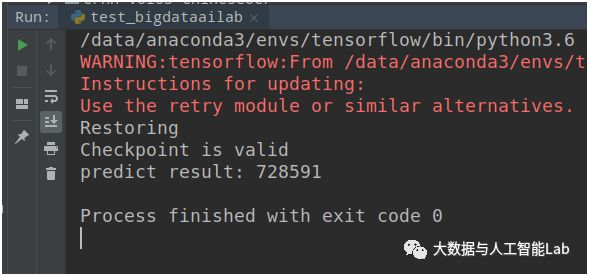

调用结果如下图

3、chineseocr项目
最后再介绍github上一个很不错的文字识别项目chineseocr，这个项目是基于yolo3（用于文字检测）、crnn（用于文字识别）的自然场景文字识别项目。该项目支持darknet / opencv dnn / keras 的文字检测，支持0、90、180、270度的方向检测，支持不定长的英文、中英文识别，同时支持通用OCR、身份证识别、火车票识别等多种场景。
该模型功能完善，使用简单，入手容易，非常适合于新手或者比较通用的场景使用。下面介绍如何使用chineseocr项目。

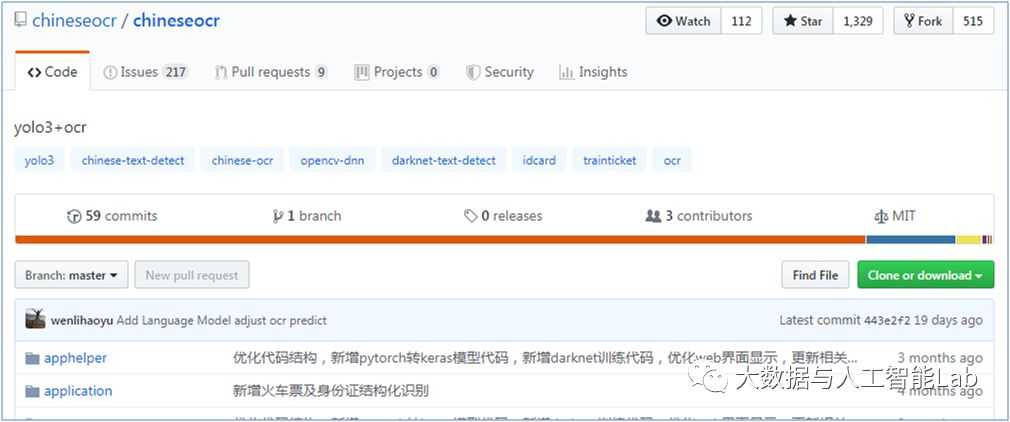

（1）下载源代码

首先，在github上下载chineseocr源代码（https://github.com/chineseocr/chineseocr），可直接下载成zip压缩包或者git克隆

复制代码

1
git clone https://github.com/chineseocr/chineseocr.git

（2）下载darknet

chineseocr项目默认使用keras yolo3进行文字检测，该项目同时支持opencv dnn、darknet进行文字检测。

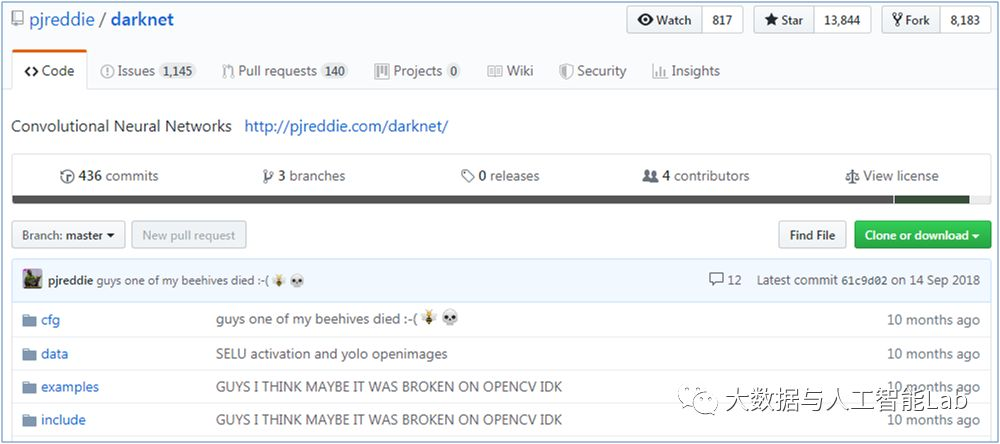

① 下载源代码
如果要使用darknet来进行文字检测，那么就需要再下载darknet源代码（如直接使用项目默认的keras yolo3检测方法，则跳过该步骤），在github上下载chineseocr源代码（https://github.com/pjreddie/darknet），可直接下载成zip压缩包或者git克隆

复制代码

1
git clone https://github.com/pjreddie/darknet.git

② 放置目录
下载后，将darknet的源代码放到chineseocr项目中的darknet目录中。

复制代码

1
mv darknet chineseocr/

③ 编译
然后修改Makefile，增加对GPU、cudnn的支持

复制代码

1
2
3
4
#GPU=1
#CUDNN=1
#OPENCV=0
#OPENMP=0

执行 make 进行编译

④ 指定libdarknet.so路径
修改 darknet/python/darknet.py 的第48行，指定libdarknet.so所在的目录

复制代码

1
lib = CDLL(root+"chineseocr/darknet/libdarknet.so", RTLD_GLOBAL)

其中root表示chineseocr所在的路径

（3）准备基础环境
在源代码文件中的setup.md中列举了该项目依赖的基础环境，如果是在cpu上运行则查看setup-cpu.md文件。
① 创建虚拟环境

复制代码

1
2
3
4
# 创建虚拟环境
conda create -n chineseocr python=3.6 pip scipy numpy jupyter ipython
# 激活虚拟环境
source activate chineseocr

② 安装依赖包

复制代码

1
2
3
4
5
6
7
git submodule init && git submodule update
pip install easydict opencv-contrib-python==4.0.0.21 Cython h5py lmdb mahotas pandas requests bs4 matplotlib lxml
pip install -U pillow
pip install keras==2.1.5 tensorflow==1.8 tensorflow-gpu==1.8
pip install web.py==0.40.dev0
conda install pytorch torchvision -c pytorch
pip install torch torchvision

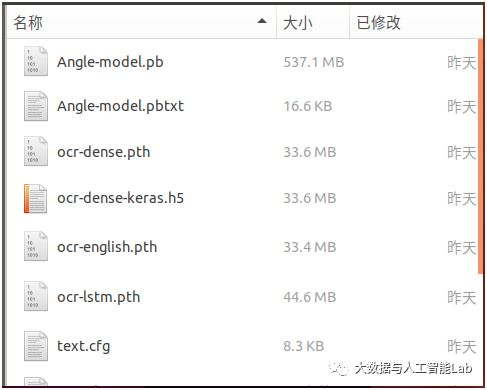

（4）下载模型文件
在百度网盘上面下载预训练好的模型文件，并将所有文件复制到models目录中，下载地址为 https://pan.baidu.com/s/1gTW9gwJR6hlwTuyB6nCkzQ

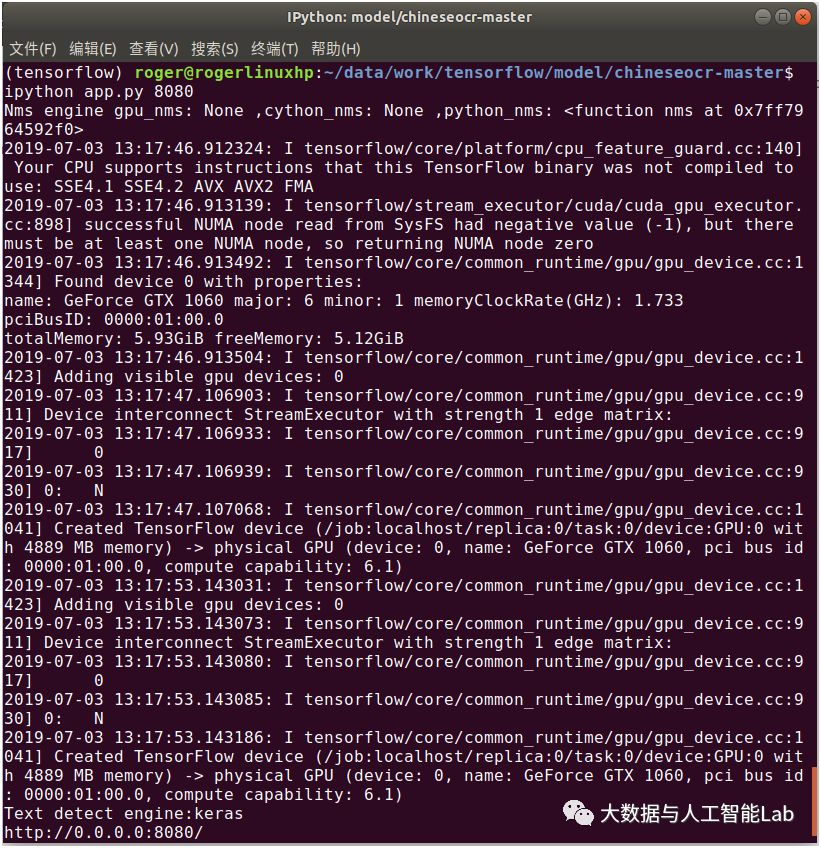

（5）启动web服务
通过执行app.py启动web服务，启动后便能直接上传图片进行文字识别，执行命令为

复制代码

1
ipython app.py 8080

其中，8080为端口号，可根据实际需要进行修改。

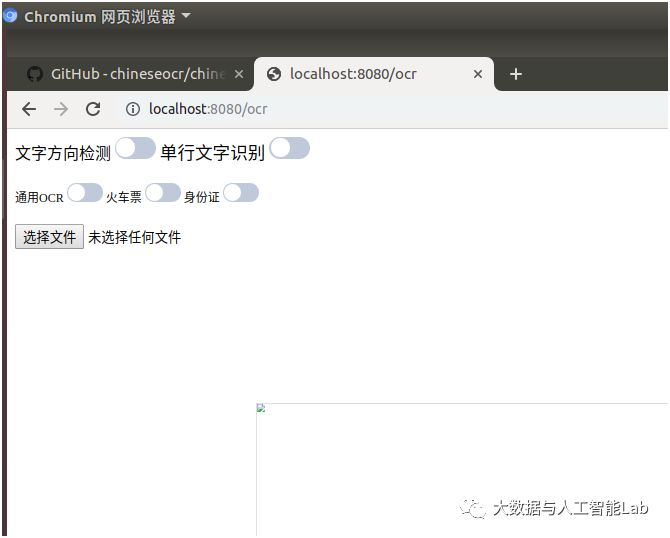

启动后的界面如下，界面中提供了是否进行文字方向检测、是否作单行文字识别，以及通用OCR（默认）、火车票、身份证的识别类型。

在chineseocr项目中的test目录里面自带了一些测试图片，通过上传一些图片测试识别效果，如下图：

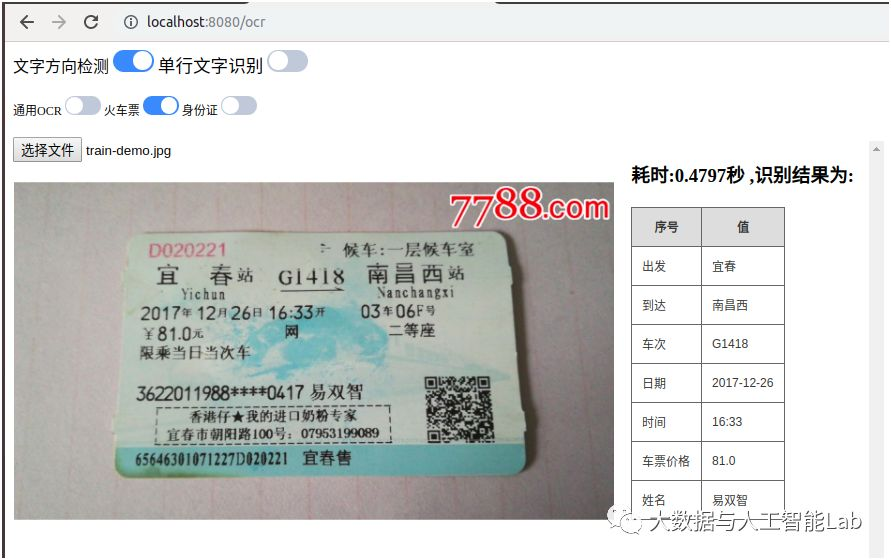

从识别效果上看还不错，接下来试一下火车票、身份证类型的识别

从上图可看出，对火车票的识别结果进行了处理，将出发地点、到达地点、车次、时间、价格、姓名等信息提取了出来。

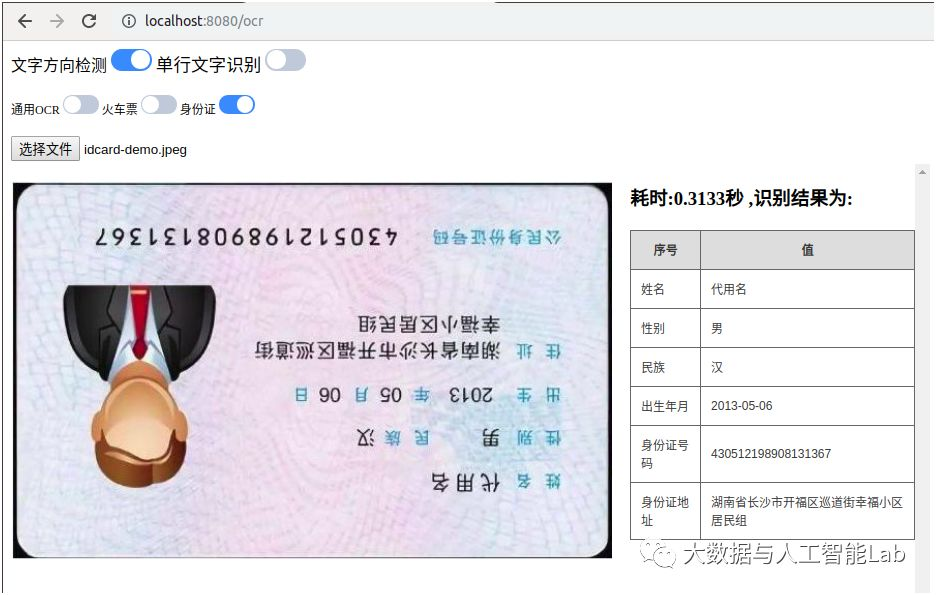

身份证的识别也是将姓名、性别、民族、出生年月、身份证号、住址这些信息提取了出来。

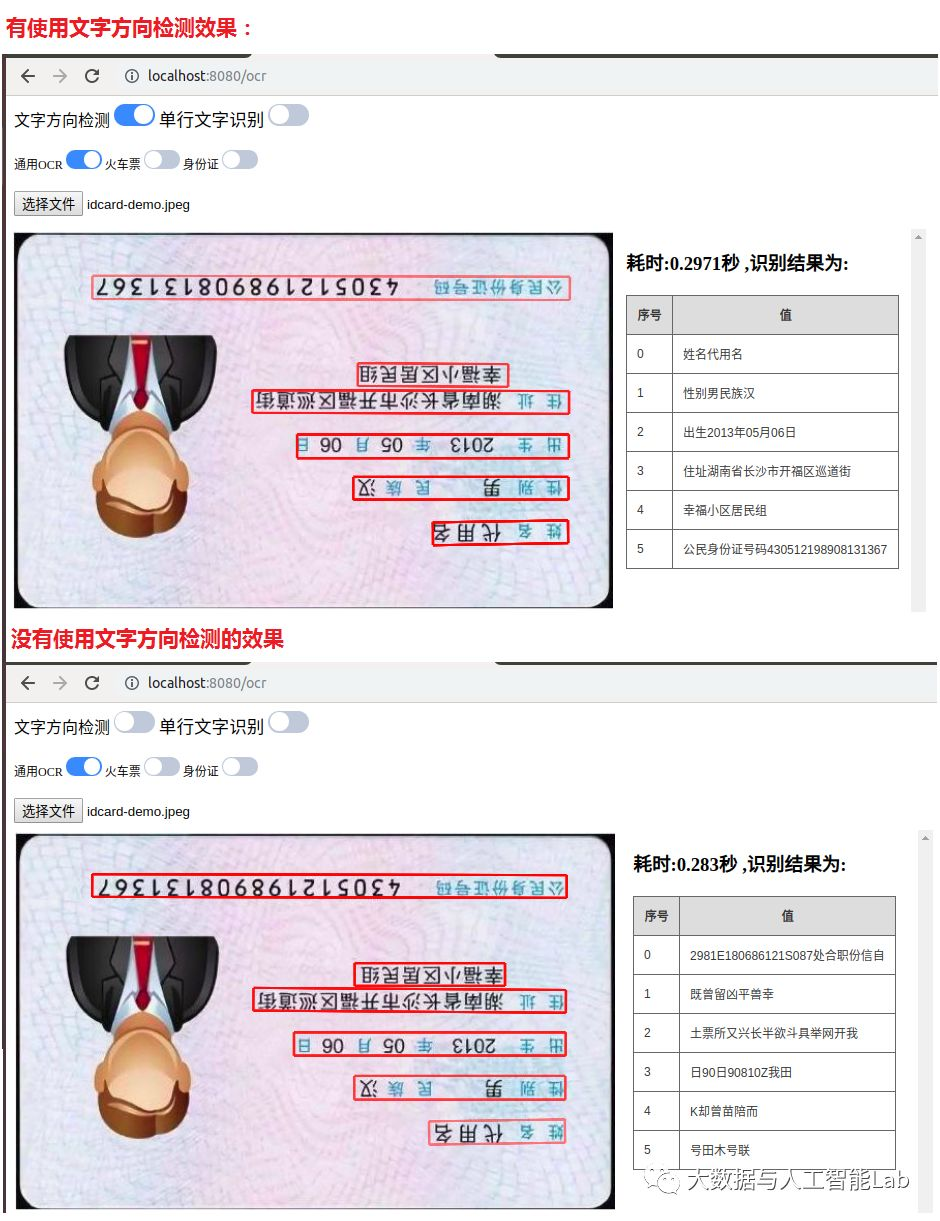

我们再比较一下，有使用文字方向检测和没有使用文字方向检测时的识别效果区别，如下图：

从识别的结果可以看出，对于一张颠倒的图片（或者具有一定的旋转角度），如果没有加上文字方向检测，则识别出来的结果文字会出现很大的偏差，而加上方向检测后则会正确地识别出来。

（6）识别能力封装
chineseocr项目支持多种方式的文字检测与识别，提供了多种模型可供选择，导致整个项目比较庞大。如果要将该项目的检测与识别能力抽离出来，提供给其它项目使用，则需根据实际业务场景进行简化，将识别能力进行封装。
例如我们选择keras yolo3进行文字检测，选择pytorch进行文字识别，去掉文字方向检测（假定输入的图片绝大多数是方向正确的），那么即可对chineseocr的源代码进行大幅精简。在model.py代码的基础上进行修改，去繁存简，对识别能力进行封装，方便提供给其它应用程序使用。修改后的核心代码如下：

复制代码

# 文字检测
def text_detect(img,MAX_HORIZONTAL_GAP=30,MIN_V_OVERLAPS=0.6,MIN_SIZE_SIM=0.6,TEXT_PROPOSALS_MIN_SCORE=0.7,TEXT_PROPOSALS_NMS_THRESH=0.3,TEXT_LINE_NMS_THRESH=0.3,):
    boxes, scores = detect.text_detect(np.array(img))
    boxes = np.array(boxes, dtype=np.float32)
    scores = np.array(scores, dtype=np.float32)
    textdetector = TextDetector(MAX_HORIZONTAL_GAP, MIN_V_OVERLAPS, MIN_SIZE_SIM)
    shape = img.shape[:2]
    boxes = textdetector.detect(boxes,scores[:, np.newaxis],shape,TEXT_PROPOSALS_MIN_SCORE,TEXT_PROPOSALS_NMS_THRESH,TEXT_LINE_NMS_THRESH,)
    text_recs = get_boxes(boxes)
    newBox = []
    rx = 1
    ry = 1
    for box in text_recs:
        x1, y1 = (box[0], box[1])
        x2, y2 = (box[2], box[3])
        x3, y3 = (box[6], box[7])
        x4, y4 = (box[4], box[5])
        newBox.append([x1 * rx, y1 * ry, x2 * rx, y2 * ry, x3 * rx, y3 * ry, x4 * rx, y4 * ry])
    return newBox

# 文字识别
def crnnRec(im, boxes, leftAdjust=False, rightAdjust=False, alph=0.2, f=1.0):
    results = []
    im = Image.fromarray(im)
    for index, box in enumerate(boxes):
        degree, w, h, cx, cy = solve(box)
        partImg, newW, newH = rotate_cut_img(im, degree, box, w, h, leftAdjust, rightAdjust, alph)
        text = crnnOcr(partImg.convert('L'))
        if text.strip() != u'':
            results.append({'cx': cx * f, 'cy': cy * f, 'text': text, 'w': newW * f, 'h': newH * f,
                            'degree': degree * 180.0 / np.pi})
    return results

# 文字检测、文字识别的能力封装
def ocr_model(img, leftAdjust=True, rightAdjust=True, alph=0.02):
    img, f = letterbox_image(Image.fromarray(img), IMGSIZE)
    img = np.array(img)
    config = dict(MAX_HORIZONTAL_GAP=50,  ##字符之间的最大间隔，用于文本行的合并
                  MIN_V_OVERLAPS=0.6,
                  MIN_SIZE_SIM=0.6,
                  TEXT_PROPOSALS_MIN_SCORE=0.1,
                  TEXT_PROPOSALS_NMS_THRESH=0.3,
                  TEXT_LINE_NMS_THRESH=0.7,  ##文本行之间测iou值
                  )
    config['img'] = img
    text_recs = text_detect(**config)  ##文字检测
    newBox = sort_box(text_recs)  ##行文本识别
    result = crnnRec(np.array(img), newBox, leftAdjust, rightAdjust, alph, 1.0 / f)
    return result

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
# 文字检测
def text_detect(img,MAX_HORIZONTAL_GAP=30,MIN_V_OVERLAPS=0.6,MIN_SIZE_SIM=0.6,TEXT_PROPOSALS_MIN_SCORE=0.7,TEXT_PROPOSALS_NMS_THRESH=0.3,TEXT_LINE_NMS_THRESH=0.3,):
    boxes, scores = detect.text_detect(np.array(img))
    boxes = np.array(boxes, dtype=np.float32)
    scores = np.array(scores, dtype=np.float32)
    textdetector = TextDetector(MAX_HORIZONTAL_GAP, MIN_V_OVERLAPS, MIN_SIZE_SIM)
    shape = img.shape[:2]
    boxes = textdetector.detect(boxes,scores[:, np.newaxis],shape,TEXT_PROPOSALS_MIN_SCORE,TEXT_PROPOSALS_NMS_THRESH,TEXT_LINE_NMS_THRESH,)
    text_recs = get_boxes(boxes)
    newBox = []
    rx = 1
    ry = 1
    for box in text_recs:
        x1, y1 = (box[0], box[1])
        x2, y2 = (box[2], box[3])
        x3, y3 = (box[6], box[7])
        x4, y4 = (box[4], box[5])
        newBox.append([x1 * rx, y1 * ry, x2 * rx, y2 * ry, x3 * rx, y3 * ry, x4 * rx, y4 * ry])
    return newBox

# 文字识别
def crnnRec(im, boxes, leftAdjust=False, rightAdjust=False, alph=0.2, f=1.0):
    results = []
    im = Image.fromarray(im)
    for index, box in enumerate(boxes):
        degree, w, h, cx, cy = solve(box)
        partImg, newW, newH = rotate_cut_img(im, degree, box, w, h, leftAdjust, rightAdjust, alph)
        text = crnnOcr(partImg.convert('L'))
        if text.strip() != u'':
            results.append({'cx': cx * f, 'cy': cy * f, 'text': text, 'w': newW * f, 'h': newH * f,
                            'degree': degree * 180.0 / np.pi})
    return results

# 文字检测、文字识别的能力封装
def ocr_model(img, leftAdjust=True, rightAdjust=True, alph=0.02):
    img, f = letterbox_image(Image.fromarray(img), IMGSIZE)
    img = np.array(img)
    config = dict(MAX_HORIZONTAL_GAP=50,  ##字符之间的最大间隔，用于文本行的合并
                  MIN_V_OVERLAPS=0.6,
                  MIN_SIZE_SIM=0.6,
                  TEXT_PROPOSALS_MIN_SCORE=0.1,
                  TEXT_PROPOSALS_NMS_THRESH=0.3,
                  TEXT_LINE_NMS_THRESH=0.7,  ##文本行之间测iou值
                  )
    config['img'] = img
    text_recs = text_detect(**config)  ##文字检测
    newBox = sort_box(text_recs)  ##行文本识别
    result = crnnRec(np.array(img), newBox, leftAdjust, rightAdjust, alph, 1.0 / f)
    return result

经过以上重新改造封装后，只需要调用ocr_model函数，输入图片，即可调用chineseocr项目的检测与识别能力。调用结果如下图：

以上介绍的就是LSTM+CTC、CRNN、chineseocr三种文字识别方法的实战操作，在实际生产中一般会根据业务场景，对识别方法进行改造或增加预处理、后处理环节。如果有兴趣了解的，可私信我再进行交流。

欢迎关注本人的微信公众号“大数据与人工智能Lab”（BigdataAILab），获取完整源代码

附Java/C/C++/机器学习/算法与数据结构/前端/安卓/Python/程序员必读/书籍书单大全：

（点击右侧即可打开个人博客内有干货）：技术干货小栈
=====>>①【Java大牛带你入门到进阶之路】<<====
=====>>②【算法数据结构+acm大牛带你入门到进阶之路】<<===
=====>>③【数据库大牛带你入门到进阶之路】<<=====
=====>>④【Web前端大牛带你入门到进阶之路】<<====
=====>>⑤【机器学习和python大牛带你入门到进阶之路】<<====
=====>>⑥【架构师大牛带你入门到进阶之路】<<=====
=====>>⑦【C++大牛带你入门到进阶之路】<<====
=====>>⑧【ios大牛带你入门到进阶之路】<<====
=====>>⑨【Web安全大牛带你入门到进阶之路】<<=====
=====>>⑩【Linux和操作系统大牛带你入门到进阶之路】<<=====

天下没有不劳而获的果实，望各位年轻的朋友，想学技术的朋友，在决心扎入技术道路的路上披荆斩棘，把书弄懂了，再去敲代码，把原理弄懂了，再去实践，将会带给你的人生，你的工作，你的未来一个美梦。
