1. 网关作用

流程中的网关用于控制顺序流的分支和汇合，如果不需要进行顺序流的控制，则可以不使用网关

2. 网关分类

2.1. 排他网关

排他网关就好像一个人走到了一个岔路口，只能选择一条路前进，至于选择哪条路由顺序流的条件决定

排他网关用内部带有 X 图标的标准网关（菱形）表示，X 图标代表异或的含义。请注意内部没有图标的网关默认为排他网关。BPMN 2.0 规范不允许在同一个流程中混合使用有及没有 X 的菱形标志

在这里插入图片描述

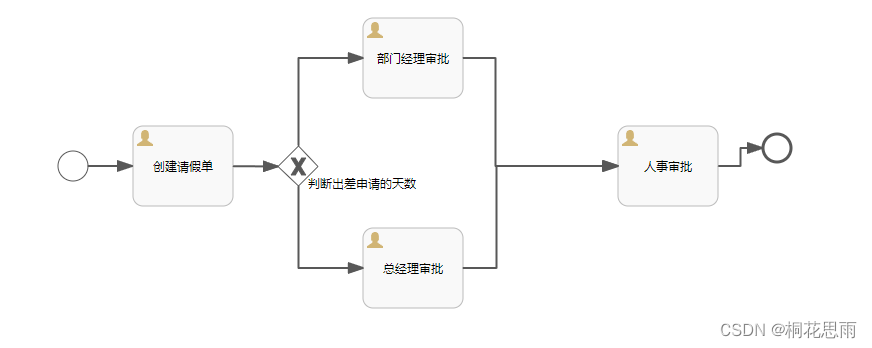

案例

在这里插入图片描述

  • 如果只有一个顺序流的条件满足要求，则就走这个顺序流
  • 如果有多个顺序流的条件满足要求，则哪个顺序流的定义在流程文件中靠前，走哪个顺序流
  • 如果没有顺序流的条件满足要求，则抛出异常

2.2. 并行网关

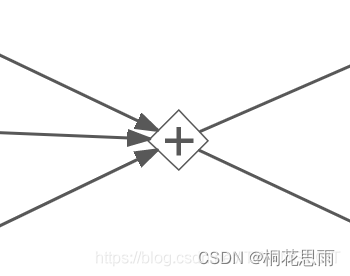

并行网关对执行流会有两种行为：分岔和合并

  • 分岔：可以让一个执行流变为多个同时进行的并发执行流
  • 合并：可以让多个执行流合并为一个执行流
  • 并行网关并不要求成对出现，即有了分岔并不一定有合并，有了合并也不一定有分岔
  • 一个并行网关允许同时出现分岔和合并两种行为，即多个执行流到达该并行网关时被合并，然后随机又被分岔为多个执行流
    在这里插入图片描述
  • 与其他网关的主要区别是，并行网关不会解析流条件。 即使顺序流中定义了流条件，也会被忽略

并行网关案例

在这里插入图片描述

2.2.1. 并行网关实现

2.2.1.1. 工作流程图

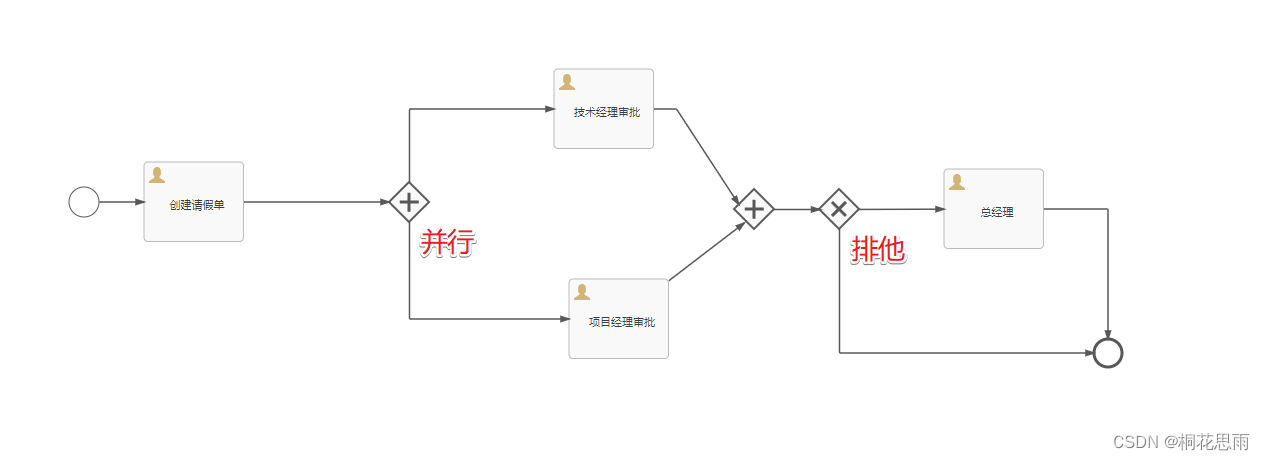

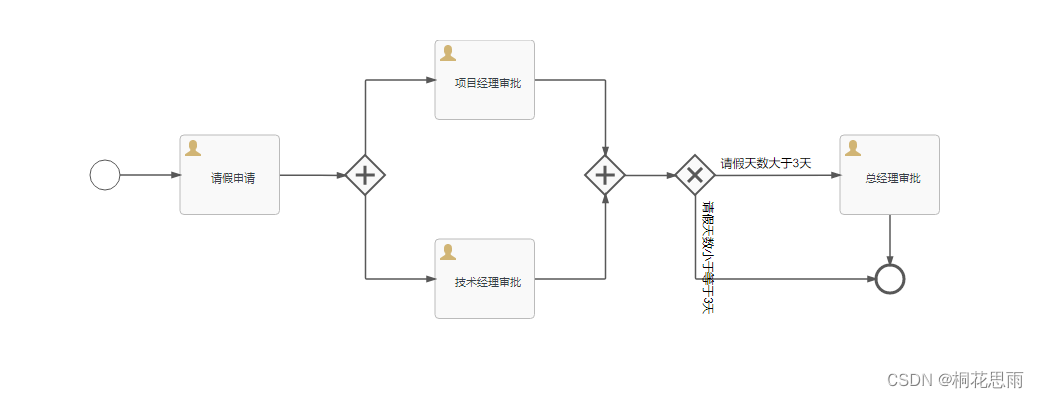

在这里插入图片描述
对应的 xml 文件如下，其中绘制流程图时已指定下述变量

  • 任务的发起人使用变量指定：${workers}
  • 项目经理审批任务的执行人使用变量指定：${ProjectManager}
  • 技术经理审批任务的执行人使用变量指定：${TechnicalManager}
  • 总经理审批任务的执行人使用变量指定：${boss}
  • 请假天数大于 3 天使用变量指定：${num>3}
  • 请假天数小于等于 3 天使用变量指定：${num<=3}
<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:flowable="http://flowable.org/bpmn"
             xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI"
             xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI"
             typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath"
             targetNamespace="http://www.flowable.org/processdef" exporter="Flowable Open Source Modeler"
             exporterVersion="6.7.2">
    <process id="Leave1" name="Leave1" isExecutable="true">
        <documentation>公司请假申请流程</documentation>
        <startEvent id="sid-EDEC0102-C387-4F9A-B5EF-157587793A4D" flowable:formFieldValidation="true"></startEvent>
        <userTask id="userId" name="请假申请" flowable:assignee="${workers}" flowable:formFieldValidation="true">
            <extensionElements>
                <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler">
                    <![CDATA[false]]></modeler:initiator-can-complete>
            </extensionElements>
        </userTask>
        <sequenceFlow id="sid-A62E0666-ABAF-4A31-B7A6-43157D7F59B2" sourceRef="sid-EDEC0102-C387-4F9A-B5EF-157587793A4D"
                      targetRef="userId"></sequenceFlow>
        <sequenceFlow id="sid-0EED4703-83C6-4B57-9015-A75B06927C0C" sourceRef="userId"
                      targetRef="sid-FF0BB60C-47D5-4DB5-8C3E-C21A1DFC1F81"></sequenceFlow>
        <parallelGateway id="sid-FF0BB60C-47D5-4DB5-8C3E-C21A1DFC1F81"></parallelGateway>
        <userTask id="xmjlId" name="项目经理审批" flowable:assignee="${ProjectManager}" flowable:formFieldValidation="true">
            <extensionElements>
                <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler">
                    <![CDATA[false]]></modeler:initiator-can-complete>
            </extensionElements>
        </userTask>
        <userTask id="jsjlId" name="技术经理审批" flowable:assignee="${TechnicalManager}" flowable:formFieldValidation="true">
            <extensionElements>
                <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler">
                    <![CDATA[false]]></modeler:initiator-can-complete>
            </extensionElements>
        </userTask>
        <sequenceFlow id="sid-7A21D68A-3115-447A-B147-CDC6144D6D71" sourceRef="sid-FF0BB60C-47D5-4DB5-8C3E-C21A1DFC1F81"
                      targetRef="jsjlId"></sequenceFlow>
        <sequenceFlow id="sid-EF7EDB7C-3719-485D-85C6-EDF2DA8DBE33" sourceRef="sid-FF0BB60C-47D5-4DB5-8C3E-C21A1DFC1F81"
                      targetRef="xmjlId"></sequenceFlow>
        <sequenceFlow id="sid-25F6DB53-F695-4A0D-BBFC-6B8A45371EDF" sourceRef="jsjlId"
                      targetRef="sid-B961DC17-1F54-4B6B-BCA9-9EA15DEFDC29"></sequenceFlow>
        <parallelGateway id="sid-B961DC17-1F54-4B6B-BCA9-9EA15DEFDC29"></parallelGateway>
        <sequenceFlow id="sid-C7AA05DF-F958-476D-8710-F9B8DD51BE85" sourceRef="xmjlId"
                      targetRef="sid-B961DC17-1F54-4B6B-BCA9-9EA15DEFDC29"></sequenceFlow>
        <exclusiveGateway id="sid-3C064FB3-2132-4C38-88E0-F1AD3CA14A1C"></exclusiveGateway>
        <sequenceFlow id="sid-4C96EBB0-7EAC-4FD5-BF06-6551F53C9D0D" sourceRef="sid-B961DC17-1F54-4B6B-BCA9-9EA15DEFDC29"
                      targetRef="sid-3C064FB3-2132-4C38-88E0-F1AD3CA14A1C"></sequenceFlow>
        <userTask id="zjlId" name="总经理审批" flowable:assignee="${boss}" flowable:formFieldValidation="true">
            <extensionElements>
                <modeler:initiator-can-complete xmlns:modeler="http://flowable.org/modeler">
                    <![CDATA[false]]></modeler:initiator-can-complete>
            </extensionElements>
        </userTask>
        <endEvent id="sid-94B5337F-CEDF-4FF3-A051-C90E82D4E670"></endEvent>
        <sequenceFlow id="sid-3E165D65-0F3E-4BE1-A3A4-980746B9B473" sourceRef="zjlId"
                      targetRef="sid-94B5337F-CEDF-4FF3-A051-C90E82D4E670"></sequenceFlow>
        <sequenceFlow id="sid-DB491A8C-EB35-4962-99B8-0BF39C468CBB" name="请假天数大于3天"
                      sourceRef="sid-3C064FB3-2132-4C38-88E0-F1AD3CA14A1C" targetRef="zjlId">
            <conditionExpression xsi:type="tFormalExpression"><![CDATA[${num>3}]]></conditionExpression>
        </sequenceFlow>
        <sequenceFlow id="sid-39AF05C4-5F77-414F-A898-180771841241" name="请假天数小于等于3天"
                      sourceRef="sid-3C064FB3-2132-4C38-88E0-F1AD3CA14A1C"
                      targetRef="sid-94B5337F-CEDF-4FF3-A051-C90E82D4E670">
            <conditionExpression xsi:type="tFormalExpression"><![CDATA[${num<=3}]]></conditionExpression>
        </sequenceFlow>
    </process>
    <bpmndi:BPMNDiagram id="BPMNDiagram_Leave1">
        <bpmndi:BPMNPlane bpmnElement="Leave1" id="BPMNPlane_Leave1">
            <bpmndi:BPMNShape bpmnElement="sid-EDEC0102-C387-4F9A-B5EF-157587793A4D"
                              id="BPMNShape_sid-EDEC0102-C387-4F9A-B5EF-157587793A4D">
                <omgdc:Bounds height="30.0" width="30.0" x="60.0" y="120.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="userId" id="BPMNShape_userId">
                <omgdc:Bounds height="80.0" width="100.0" x="150.0" y="95.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-FF0BB60C-47D5-4DB5-8C3E-C21A1DFC1F81"
                              id="BPMNShape_sid-FF0BB60C-47D5-4DB5-8C3E-C21A1DFC1F81">
                <omgdc:Bounds height="40.0" width="40.0" x="315.0" y="115.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="xmjlId" id="BPMNShape_xmjlId">
                <omgdc:Bounds height="80.0" width="100.0" x="405.0" y="0.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="jsjlId" id="BPMNShape_jsjlId">
                <omgdc:Bounds height="80.0" width="100.0" x="405.0" y="199.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-B961DC17-1F54-4B6B-BCA9-9EA15DEFDC29"
                              id="BPMNShape_sid-B961DC17-1F54-4B6B-BCA9-9EA15DEFDC29">
                <omgdc:Bounds height="40.0" width="40.0" x="555.0" y="115.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-3C064FB3-2132-4C38-88E0-F1AD3CA14A1C"
                              id="BPMNShape_sid-3C064FB3-2132-4C38-88E0-F1AD3CA14A1C">
                <omgdc:Bounds height="40.0" width="40.0" x="645.0" y="115.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="zjlId" id="BPMNShape_zjlId">
                <omgdc:Bounds height="80.0" width="100.0" x="810.0" y="95.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNShape bpmnElement="sid-94B5337F-CEDF-4FF3-A051-C90E82D4E670"
                              id="BPMNShape_sid-94B5337F-CEDF-4FF3-A051-C90E82D4E670">
                <omgdc:Bounds height="28.0" width="28.0" x="846.0" y="225.0"></omgdc:Bounds>
            </bpmndi:BPMNShape>
            <bpmndi:BPMNEdge bpmnElement="sid-EF7EDB7C-3719-485D-85C6-EDF2DA8DBE33"
                             id="BPMNEdge_sid-EF7EDB7C-3719-485D-85C6-EDF2DA8DBE33" flowable:sourceDockerX="20.5"
                             flowable:sourceDockerY="20.5" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="335.5" y="115.5"></omgdi:waypoint>
                <omgdi:waypoint x="335.5" y="40.0"></omgdi:waypoint>
                <omgdi:waypoint x="405.0" y="40.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-A62E0666-ABAF-4A31-B7A6-43157D7F59B2"
                             id="BPMNEdge_sid-A62E0666-ABAF-4A31-B7A6-43157D7F59B2" flowable:sourceDockerX="15.0"
                             flowable:sourceDockerY="15.0" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="89.94999883049303" y="135.0"></omgdi:waypoint>
                <omgdi:waypoint x="149.99999999995785" y="135.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-C7AA05DF-F958-476D-8710-F9B8DD51BE85"
                             id="BPMNEdge_sid-C7AA05DF-F958-476D-8710-F9B8DD51BE85" flowable:sourceDockerX="50.0"
                             flowable:sourceDockerY="40.0" flowable:targetDockerX="20.5" flowable:targetDockerY="20.5">
                <omgdi:waypoint x="504.949999999981" y="40.0"></omgdi:waypoint>
                <omgdi:waypoint x="575.5" y="40.0"></omgdi:waypoint>
                <omgdi:waypoint x="575.5" y="115.5"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-4C96EBB0-7EAC-4FD5-BF06-6551F53C9D0D"
                             id="BPMNEdge_sid-4C96EBB0-7EAC-4FD5-BF06-6551F53C9D0D" flowable:sourceDockerX="20.5"
                             flowable:sourceDockerY="20.5" flowable:targetDockerX="20.5" flowable:targetDockerY="20.5">
                <omgdi:waypoint x="594.4394839067702" y="135.5"></omgdi:waypoint>
                <omgdi:waypoint x="645.5" y="135.5"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-0EED4703-83C6-4B57-9015-A75B06927C0C"
                             id="BPMNEdge_sid-0EED4703-83C6-4B57-9015-A75B06927C0C" flowable:sourceDockerX="50.0"
                             flowable:sourceDockerY="40.0" flowable:targetDockerX="20.5" flowable:targetDockerY="20.5">
                <omgdi:waypoint x="249.94999999999231" y="135.1843173431734"></omgdi:waypoint>
                <omgdi:waypoint x="315.425925925926" y="135.42592592592595"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-DB491A8C-EB35-4962-99B8-0BF39C468CBB"
                             id="BPMNEdge_sid-DB491A8C-EB35-4962-99B8-0BF39C468CBB" flowable:sourceDockerX="20.5"
                             flowable:sourceDockerY="20.5" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="684.4939335394126" y="135.45103092783506"></omgdi:waypoint>
                <omgdi:waypoint x="809.999999999999" y="135.12840616966582"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-7A21D68A-3115-447A-B147-CDC6144D6D71"
                             id="BPMNEdge_sid-7A21D68A-3115-447A-B147-CDC6144D6D71" flowable:sourceDockerX="20.5"
                             flowable:sourceDockerY="20.5" flowable:targetDockerX="50.0" flowable:targetDockerY="40.0">
                <omgdi:waypoint x="335.5" y="154.44085424710423"></omgdi:waypoint>
                <omgdi:waypoint x="335.5" y="239.0"></omgdi:waypoint>
                <omgdi:waypoint x="405.0" y="239.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-3E165D65-0F3E-4BE1-A3A4-980746B9B473"
                             id="BPMNEdge_sid-3E165D65-0F3E-4BE1-A3A4-980746B9B473" flowable:sourceDockerX="50.0"
                             flowable:sourceDockerY="40.0" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
                <omgdi:waypoint x="860.0" y="174.95"></omgdi:waypoint>
                <omgdi:waypoint x="860.0" y="225.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-25F6DB53-F695-4A0D-BBFC-6B8A45371EDF"
                             id="BPMNEdge_sid-25F6DB53-F695-4A0D-BBFC-6B8A45371EDF" flowable:sourceDockerX="50.0"
                             flowable:sourceDockerY="40.0" flowable:targetDockerX="20.5" flowable:targetDockerY="20.5">
                <omgdi:waypoint x="504.9499999999326" y="239.0"></omgdi:waypoint>
                <omgdi:waypoint x="575.5" y="239.0"></omgdi:waypoint>
                <omgdi:waypoint x="575.5" y="154.40911508704068"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
            <bpmndi:BPMNEdge bpmnElement="sid-39AF05C4-5F77-414F-A898-180771841241"
                             id="BPMNEdge_sid-39AF05C4-5F77-414F-A898-180771841241" flowable:sourceDockerX="20.5"
                             flowable:sourceDockerY="20.5" flowable:targetDockerX="14.0" flowable:targetDockerY="14.0">
                <omgdi:waypoint x="665.5" y="154.44085424710428"></omgdi:waypoint>
                <omgdi:waypoint x="665.5" y="239.0"></omgdi:waypoint>
                <omgdi:waypoint x="846.0" y="239.0"></omgdi:waypoint>
            </bpmndi:BPMNEdge>
        </bpmndi:BPMNPlane>
    </bpmndi:BPMNDiagram>
</definitions>

2.2.1.2. 部署并启动流程

// 部署流程
@Test
public void test1() {
	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RepositoryService repositoryService = processEngine.getRepositoryService();
   	Deployment deploy = repositoryService.createDeployment()
			.addClasspathResource("processes/Leave1.bpmn20.xml")
            .name("并行网关流程")
            .deploy();
	System.out.println("deploy.getId() = " + deploy.getId());
	System.out.println("deploy.getName() = " + deploy.getName());
}

// 启动流程
@Test
public void test2() {
	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    RuntimeService runtimeService = processEngine.getRuntimeService();

    // 启动流程时，给变量 workers、num 分别赋值
    Map<String, Object> variables = new HashMap<>();
    variables.put("workers", "张三");// 请假发起人
    variables.put("num", 3); // 请几天假
    variables.put("description", "工作累了，想出去玩玩"); // 请假的原因
    ProcessInstance processInstance = runtimeService.startProcessInstanceById("Leave1:2:5a013b6c-574a-11ed-aaf6-005056c00001", variables);
    System.out.println("流程定义的ID：" + processInstance.getProcessDefinitionId());
    System.out.println("流程实例的ID：" + processInstance.getId());
}

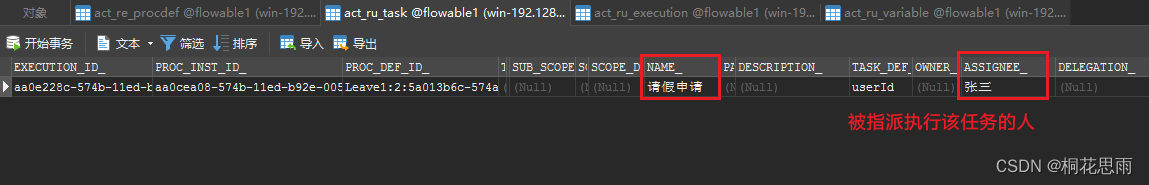

执行完成后，在 ACT_RU_TASK 表中会有一条张三的任务，即请假申请任务

在这里插入图片描述

2.2.1.3. 任务发起人完成请假申请的任务

// 任务发起人（张三）完成请假申请的任务
@Test
public void test3() {
	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    TaskService taskService = processEngine.getTaskService();
    // 查询张三的任务
    Task task = taskService.createTaskQuery()
			.processInstanceId("aa0cea08-574b-11ed-b92e-005056c00001")
            .taskAssignee("张三")
            .singleResult();
    // 完成任务时，指定下一个节点任务的处理人
    Map<String, Object> variables = new HashMap<>();
    variables.put("ProjectManager", "李项目经理");
    variables.put("TechnicalManager", "王技术经理");
    if (task != null) {
		taskService.complete(task.getId(), variables);
	}
}

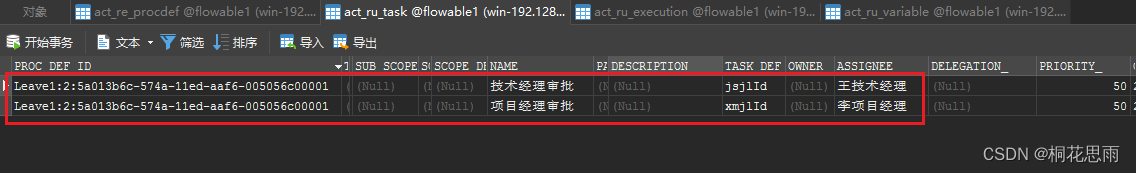

我们再次查看 ACT_RU_TASK 表数据有两条记录

在这里插入图片描述

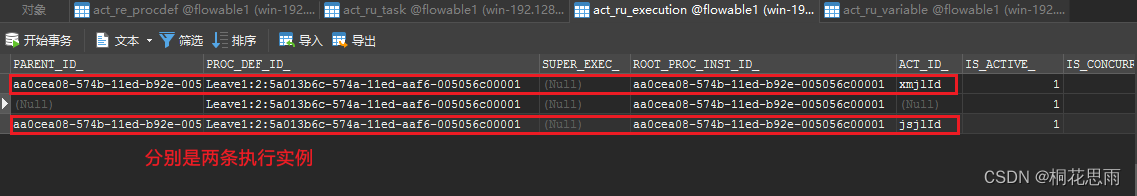

然后同时在 ACT_RU_EXECUTION 中有三条记录，一个任务对应的有两个执行实例

在这里插入图片描述

  • 在任务发起人（张三）完成任务后，ACT_RU_TASK 表生成了两条记录，即并行网关有几个分支，就会生成几个任务记录。并且，必须要等多个分支任务都完成后汇聚到一起，才能流转到下一个节点任务
  • 即使并行网关设置了流条件，且代码中设置的流程变量只满足了一个条件，但依旧产生了两条任务，也就是并行网关并不会去解析我们设置的流条件的

2.2.1.4. 项目经理完成任务

// 项目经理完成任务
@Test
public void test4() {
	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    TaskService taskService = processEngine.getTaskService();
    // 直接查询李项目经理的任务
    Task task = taskService.createTaskQuery()
			.processInstanceId("aa0cea08-574b-11ed-b92e-005056c00001")
            .taskAssignee("李项目经理")
            .singleResult();
	if (task != null) {
		taskService.complete(task.getId());
	}
}

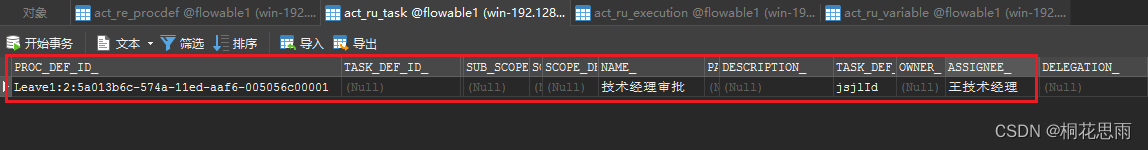

项目经理任务完成后，ACT_RU_TASK 表中还有一条技术经理的任务，所以还需要把技术经理的任务完成

在这里插入图片描述

2.2.1.5. 技术经理完成任务

// 技术经理完成任务
@Test
public void test5() {
	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    TaskService taskService = processEngine.getTaskService();
    // 直接查询王技术经理的任务
    Task task = taskService.createTaskQuery()
			.processInstanceId("aa0cea08-574b-11ed-b92e-005056c00001")
            .taskAssignee("王技术经理")
            .singleResult();
	if (task != null) {
		taskService.complete(task.getId());
	}
}

此时，ACT_RU_TASK 表中已经没有数据了

在这里插入图片描述

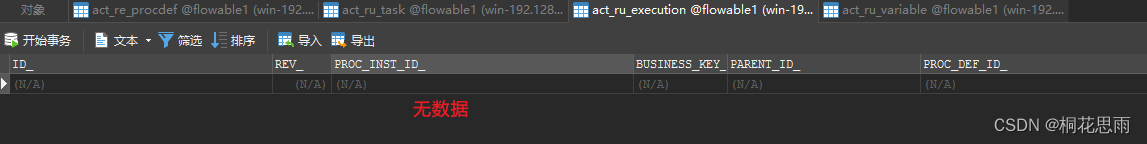

此时，ACT_RU_EXECUTION 表中也没有数据了

在这里插入图片描述

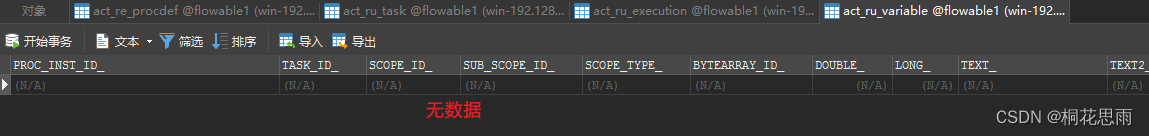

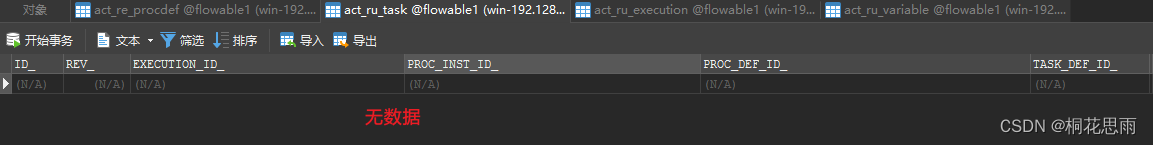

此时，ACT_RU_VARIABLE 表中也没有数据了

在这里插入图片描述
此时流程就结束了，因为在张三请假申请任务的那一步，请假天数 num 设置为了 3，不需要由总经理审批

  • 这里的项目经理和技术经理审批没有前后顺序，不管哪个先执行完，都要等对方执行完后，流程才会走到下一个节点

2.3. 包含网关

包含网关可以看做是排他网关和并行网关的结合体。 和排他网关一样，你可以在外出顺序流上定义流条件，包含网关会解析它们。 但是主要的区别是包含网关可以选择多于一条顺序流，这和并行网关一样

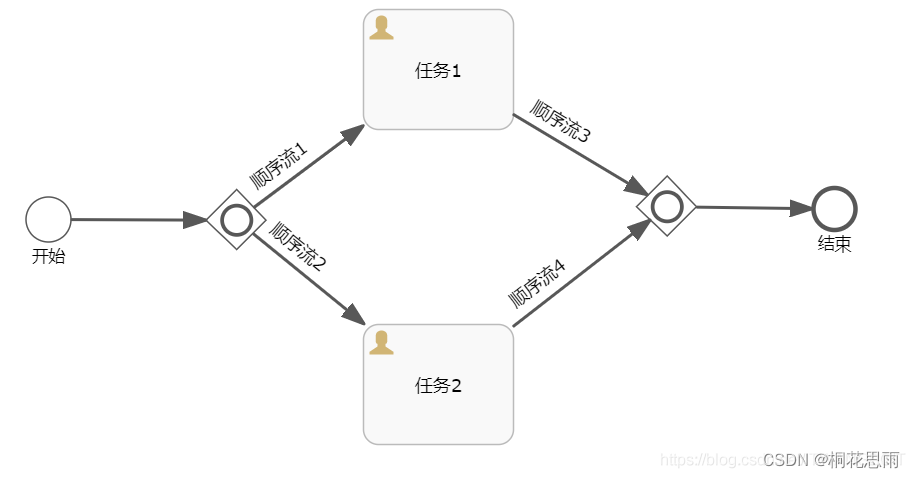

在这里插入图片描述

  • 包含网关就好像是互斥网关和并行网关的结合体，即可以当排他网关使用，也可以当并行网关使用

2.3.1. 当排他网关使用

  • 当排他网关使用时，需要为从包含网关输出的顺序流 1 和顺序流 2 设置流条件
  • 如果只有一个顺序流的条件满足要求，则就走这个顺序流
  • 如果有多个顺序流的条件满足要求，则会 并行 走满足条件的 所有的 顺序流（这点和排他网关有区别，排他网关是哪个顺序流的定义在流程文件中靠前，走哪个顺序流）
  • 如果没有顺序流的条件满足要求，则抛出异常

2.3.2. 当并行网关使用

当并行网关使用时，不能为从包含网关输出的顺序流 1 和顺序流 2 设置流条件；这样以来它就和并行网关的特性一模一样，既有分岔行为也有合并行为，且处理方式也和并行网关一致

2.4. 事件网关

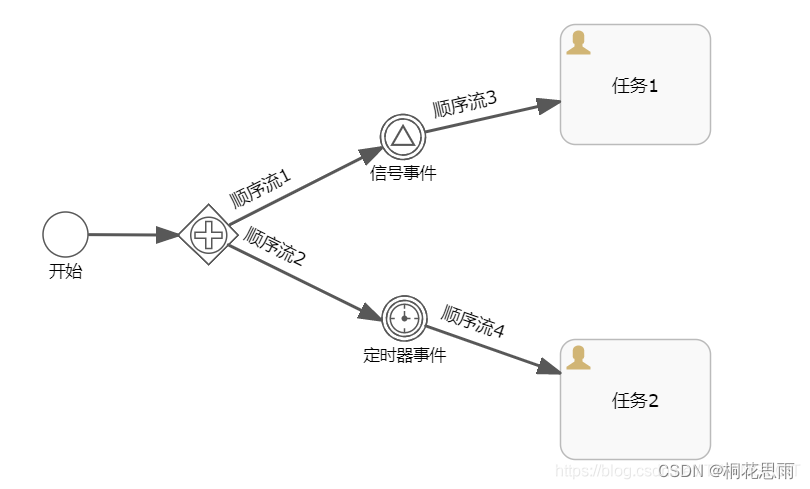

在这里插入图片描述

  • 事件网关是根据它所连接的中间 Catching 事件来决定流程的走向
  • 上图中事件网关直接连接了顺序流 1 和顺序流 2，顺序流 1 直接连接了信号事件，顺序流 2 直接连接了定时器事件

有些同学会有以下疑惑：当流程走到事件网关时，并不知道是往顺序流 1 走？还是往顺序流 2 走？因为只有走了顺序流 1 或者顺序流 2 后才能到达各自连接的事件，然后才能根据事件进行判断；这样以来就出现了走向选择的问题

实际上当流程走到事件网关时，并不会立马选择走顺序流 1 还是走顺序流 2，而是 Activiti 会为全部的中间 Catching 事件创建相应的数据，当某个中间事件先被触发了，流程就会选择触发事件所在的顺序流走下去

最后

以上就是娇气康乃馨为你收集整理的Flowable工作流之各种网关1. 网关作用2. 网关分类的全部内容，希望文章能够帮你解决Flowable工作流之各种网关1. 网关作用2. 网关分类所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(96)

相关文章

04-Flowable条件表达式、排他网关、并行网关1. 条件表达式2. 排他网关3. 并行网关
04-Flowable条件表达式、排他网关、并行网关1. 条件表达式2. 排他网关3. 并行网关
Flowable(一)：一个简单流程分析
Flowable(一)：一个简单流程分析
flowable并行审批_Flowable6.4 – 并行网关和包容网关 | 字痕随行
flowable并行审批_Flowable6.4 – 并行网关和包容网关 | 字痕随行
Flowable入门系列文章40 - 网关 02
Flowable入门系列文章40 - 网关 02
Flowable工作流之各种网关1. 网关作用2. 网关分类
Flowable工作流之各种网关1. 网关作用2. 网关分类
【flowable】十、flowable网关
【flowable】十、flowable网关
教你使用 Flowable 三种常见网关简介 : 1. 排他网关 :  2. 并行网关3. 包容网关
教你使用 Flowable 三种常见网关简介 : 1. 排他网关 :  2. 并行网关3. 包容网关
flowable并行网关实现flowable 并行网关请不要所以转载 ！！！
flowable并行网关实现flowable 并行网关请不要所以转载 ！！！

评论列表共有 0 条评论

立即
投稿
返回
顶部
