概述

作者今天使用了STC12C5A60S2单片机内部的EEPROM存储数据，在使用过程中发现一个坑，最后经过试验避免了该问题，这里详细记录一下。

【出坑笔记】正确使用STC12系列单片机内部EEPROM

一、实验环境

二、EEPROM掉电存储实验（基础实验）

三、EEPROM多次“写”操作实验（重点注意）

四、实验感悟

五、链接

六、关于作者

一、实验环境

◆单片机最小系统

◆STC12C5A60S2单片机

◆11.0592MHZ晶振（实验中需用到串口通信）

二、EEPROM掉电存储实验（基础实验）

对STC12C5A60S2单片机内部EEPROM进行操作，断开电源，重新上电，检查是否可以实现掉电存储，试验成功。

main函数如下：

void main(void)
{
	Uart_Init();//串口初始化函数
	IAP_EraseSector(0);//扇区擦除，一个扇区512字节

	/*将EEPROM前3个位置分别写入数据0、1、2*/
	IAP_ProgramByte(0,0);
	IAP_ProgramByte(1,1);
	IAP_ProgramByte(2,2);

	/*将EEPROM前3个位置数据通过串口打印出来*/
	Uart_SendByte(IAP_ReadByte(0));
	Uart_SendByte(IAP_ReadByte(1));
	Uart_SendByte(IAP_ReadByte(2));

	while(1);

}

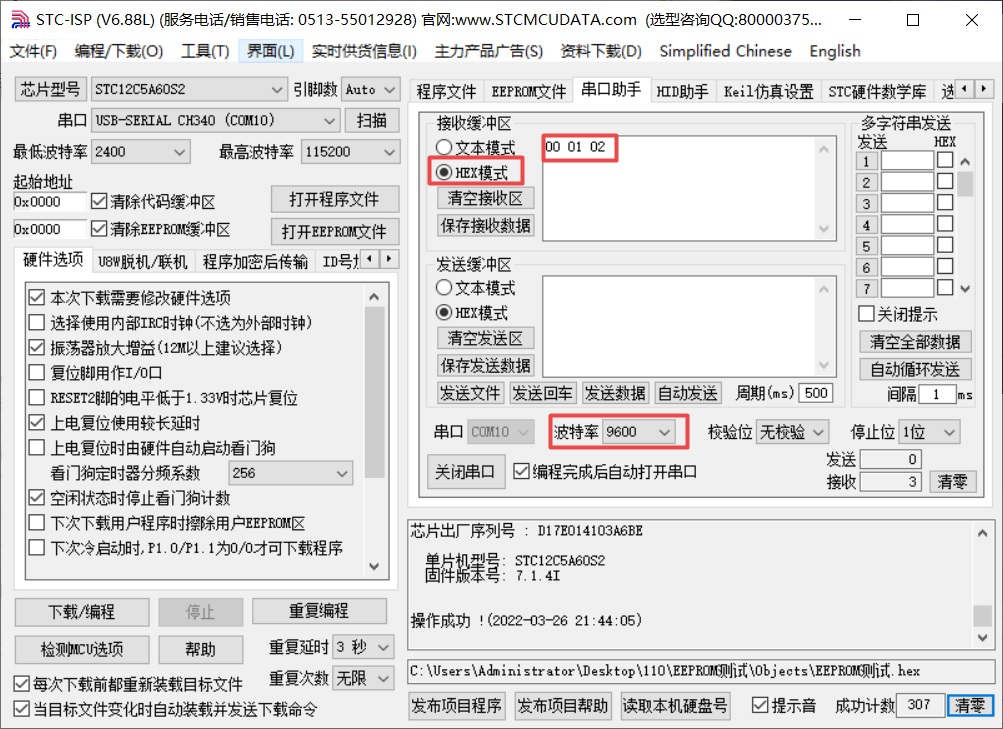

（1）编译下载程序，通过串口工具查看实验现象：

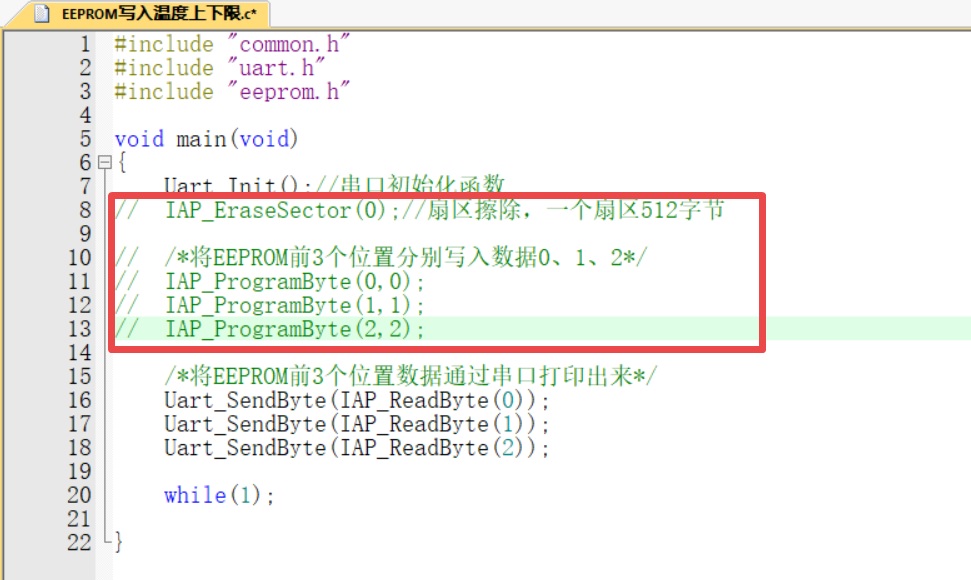

通过以上程序，已将STC12C5A60S2单片机内部EEPROM的前三个地址内容写入了数据0、1、2，现在修改主程序，屏蔽“写”操作，只进行“读”操作，修改如下：

（2）重新编译，下载，发现串口打印效果和上一次一样，如图：

（3）断开开发板电源，然后重新通电，查看串口工具，发现打印的数据依然是0、1、2（实验效果和上图串口工具显示的内容一致），说明我们EEPROM确实操作成功了，实现了“掉电保存”功能。

三、EEPROM多次“写”操作实验（重点注意）

对STC12C5A60S2单片机内部EEPROM前三个地址进行操作，第一次写入数据，第二次写入新的数据，然后查看这三个地址存储的数据（理论上应该是第二次写入的数据），实验失败。

main函数如下：

#include "common.h"
#include "uart.h"
#include "eeprom.h"

void main(void)
{
	Uart_Init();
	IAP_EraseSector(0);//扇区擦除，一个扇区512字节

	/*将EEPROM前3个位置分别写入数据*/
	IAP_ProgramByte(0,0);
	IAP_ProgramByte(1,1);
	IAP_ProgramByte(2,2);

	/*将EEPROM前3个位置数据通过串口打印出来*/
	Uart_SendByte(IAP_ReadByte(0));
	Uart_SendByte(IAP_ReadByte(1));
	Uart_SendByte(IAP_ReadByte(2));

	/*将EEPROM前3个位置分别写入新的数据*/
	IAP_ProgramByte(0,3);
	IAP_ProgramByte(1,4);
	IAP_ProgramByte(2,5);

	/*将EEPROM前3个位置数据通过串口打印出来*/
	Uart_SendByte(IAP_ReadByte(0));
	Uart_SendByte(IAP_ReadByte(1));
	Uart_SendByte(IAP_ReadByte(2));

	while(1);

}

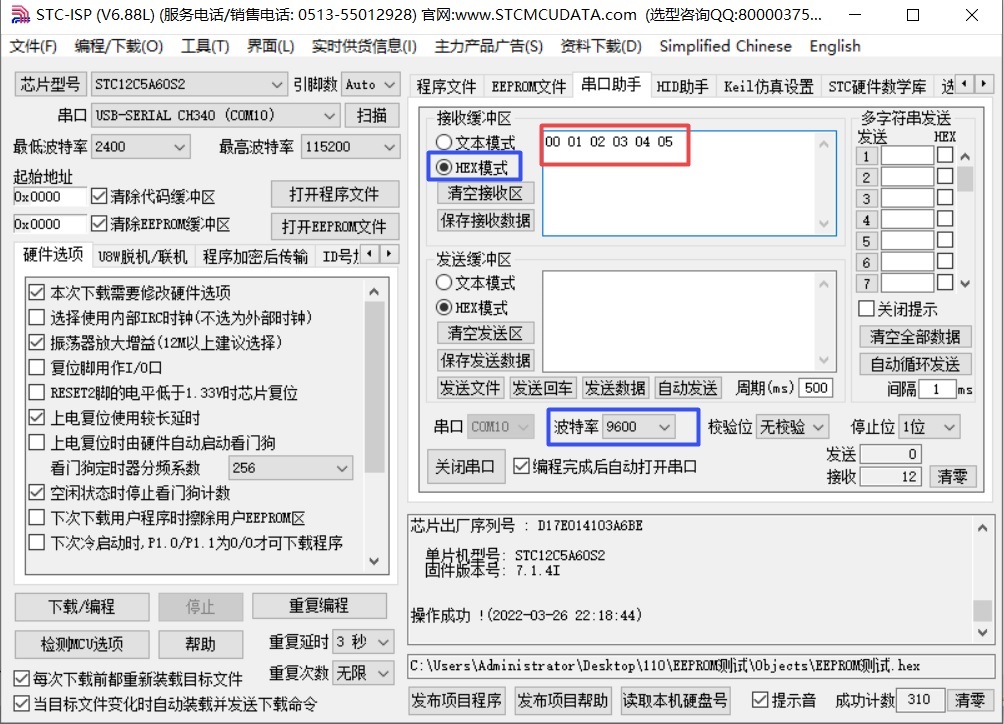

实验效果如下图：
