概述

一、SD卡读写模块

二、SPI协议

三、代码分析

四、接线

五、总结

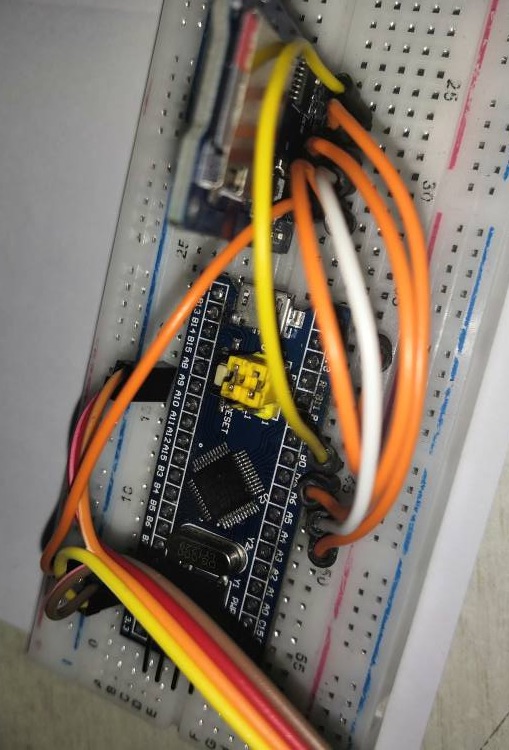

一、SD卡读写模块

SD卡读写是指单片机读写SD卡/TF卡。SD卡是一种低电压的flash闪存产品，有标准的MMC/SPI两种操作模块。对于MMC操作模式，读写速度快，控制信号线多，操作复杂，对于SPI操作模块，速度慢，线少，操作相对简单。

关于SD卡读写模块在百度百科有更详细的解释：nullhttps://baike.baidu.com/item/SD%E5%8D%A1%E8%AF%BB%E5%86%99%E6%A8%A1%E5%9D%97/1455469?fr=aladdin链接如上，我在此不再赘述。

二、SPI协议

SD卡也是通过SPI协议进行通信，关于SPI协议的解释如下：

SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。

在百度百科有关于SPI协议更详细的解释：

SPI（SPI协议）_百度百科 (baidu.com)https://baike.baidu.com/item/SPI/53075243?fr=aladdin链接如上，在此我不再过多赘述。

三、代码分析

主函数

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_SPI1_Init();
  MX_FATFS_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

    HAL_UART_Receive_IT(&huart1,&aRxBuffer1,1);     //enable uart

    printf(" mian rn");

    Get_SDCard_Capacity();    //得到使用内存并选择格式化

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
        WritetoSD(WriteBuffer,sizeof(WriteBuffer));
        HAL_Delay(500);
        WriteBuffer[0] = WriteBuffer[0] +0;
        WriteBuffer[1] = WriteBuffer[1] +1;
        write_cnt ++;
        while(write_cnt > 10)
        {
            printf(" while rn");
            HAL_Delay(500);
        }
    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

SD卡写入函数

void WritetoSD(BYTE write_buff[],uint8_t bufSize)
{
    FATFS fs;
    FIL file;
    uint8_t res=0;
    UINT Bw;

    res = SD_init();        //SD卡初始化

    if(res == 1)
    {
        printf("SD卡初始化失败! rn");
    }
    else
    {
        printf("SD卡初始化成功！ rn");
    }

    res=f_mount(&fs,"0:",1);        //挂载

//    if(test_sd == 0)        //用于测试格式化
    if(res == FR_NO_FILESYSTEM)        //没有文件系统，格式化
    {
//        test_sd =1;                //用于测试格式化
        printf("没有文件系统! rn");
        res = f_mkfs("", 0, 0);        //格式化sd卡
        if(res == FR_OK)
        {
            printf("格式化成功! rn");
            res = f_mount(NULL,"0:",1);         //格式化后先取消挂载
            res = f_mount(&fs,"0:",1);            //重新挂载
            if(res == FR_OK)
            {
                printf("SD卡已经成功挂载，可以进进行文件写入测试!rn");
            }
        }
        else
        {
            printf("格式化失败! rn");
        }
    }
    else if(res == FR_OK)
    {
        printf("挂载成功! rn");
    }
    else
    {
        printf("挂载失败! rn");
    }

    res = f_open(&file,SD_FileName,FA_OPEN_ALWAYS |FA_WRITE);
    if((res & FR_DENIED) == FR_DENIED)
    {
        printf("卡存储已满，写入失败!rn");
    }

    f_lseek(&file, f_size(&file));//确保写词写入不会覆盖之前的数据
    if(res == FR_OK)
    {
        printf("打开成功/创建文件成功！ rn");
        res = f_write(&file,write_buff,bufSize,&Bw);        //写数据到SD卡
        if(res == FR_OK)
        {
            printf("文件写入成功！ rn");
        }
        else
        {
            printf("文件写入失败！ rn");
        }
    }
    else
    {
        printf("打开文件失败!rn");
    }

    f_close(&file);                        //关闭文件
    f_mount(NULL,"0:",1);         //取消挂载

}

程序首先进行相关初始化，完成后输出mian，之后进行SD卡格式化，成功后进入循环，进入SD卡读写函数，先后进行SD卡的初始化，挂载，创文件，写入，写入超过10次，输出while
