概述

起因

Linux 0.12 版本 mm/swap.c 中有一个 bitop 宏用到了 bt/bts/btr 这三个指令：

#define bitop(name,op)
static inline int name(char * addr,unsigned int nr)
{
int __res;
__asm__ __volatile__("bt" op " %1,%2; adcl $0,%0"
:"=g" (__res)
:"r" (nr),"m" (*(addr)),"0" (0));
return __res;
}

bitop(bit,"")
bitop(setbit,"s")
bitop(clrbit,"r")

代码从第 11 行到第 13 行看起，可见预处理之后将产生三个函数，分别为 bit，setbit 和 clrbit。这三个函数都有两个参数，一个是地址，一个是位偏移。

bt/bts/btr 指令

下面具体说下这三条指令，毕竟这篇博文是针对这三条指令的，搜索资料和测试也花了我不少时间，所以就记录下：

bt 表示 Bit Test，测试并用原值设置进位值
bts 表示 Bit Test and Set，设置比特位（设为 1）并用原值设置进位值
btr 表示 Bit Test and Reset，复位比特位（设为 0）并用原值设置进位值
这三个指令操作数都一样，有两个，这个从上面的 bitop 宏也可以看得出来，因此这里只以 bts 为例。下面以 AT&T 的汇编语法介绍 bts。
bts 有两个操作数：bts %1,%2，其中第一个操作数是位偏移 nr，第二个操作数是位串。譬如某个 int 类型，它的值为 0x3f，那么它的位串就是 0011,1111，位偏移是从 0 开始计数的，如这个位串第 5 位是 1，第 6 位是 0。似乎很简单，迷惑的点主要是上面 bitop 代码的第 7 行，从参数来看，addr 是个 char 类型的数，占 1 个字节，即 8 个比特位，对其解引用，取出的当然就是一个占 8 个比特位的数了，按理说其最大位偏移就是 7，但是在使用如 setbit 函数时，位偏移是可以超过 7 的。这点感觉很迷惑，然后就查资料，写测试用例了。以下说明的 gcc 版本如下（win10 WSL 环境)：

这个主要和其位串操作数可以是寄存器，内存相关：

当位串操作数是寄存器时，其位偏移值在我的操作系统上（win10，64 位）上超过 31 则环绕（对 32 取模，指令操作数大小默认 32 位，所以理应位偏移值最大应为 31），如 32 相当于 0，33 相当于 1。测试用例如下：

reg.c

#include <stdio.h>

int main()
{
	int val = 0xAB, nr, ret;
    while ((scanf("%d", &nr)) == 1) {
        __asm__ __volatile__("bts %1,%2; adcl $0,%0"
        :"=g" (ret)
        :"r" (nr), "r"(val),"0" (0));
        printf("ret is %d, val is 0x%Xn", ret, val);
    }

	return 0;
}

这里解释下第 6 行代码的 adcl，这个指令是做加法，但是它会加上进位 CF(Carry Flag) 的值，这里第 9 行将 ret 的初始值设置为了 0（“0” 表示和输出寄存器的第一个寄存器一样）， adcl $0,%0 即是 0 + %0 + CF 得到的结果放到 %0 中，所以最终 %0 中的值就是 CF 的值，而 bt 系列指令又将测试比特位原先的值放在了 CF 中，所以 ret 的值就是原先比特位的值了。在测试用例中，设置位串为 0xAB，即 1010,1011，编译命令为：

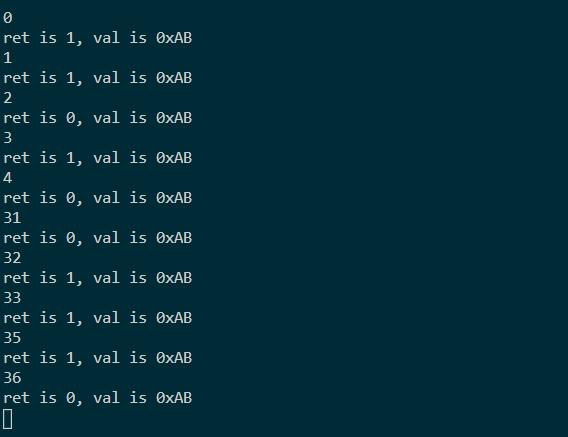

gcc reg.c，运行结果如下：
可以看出确实是环绕，不过有一点发现 val 的值一直是 0xAB，没有因为 bts 指令而改变，这是为什么呢？这是因为在 C 嵌入式汇编中我们不能保证 val 的值一直用同一个寄存器，更重要的是不能保证 bts 命令测试 val 时没有将 val 的值从一个寄存器挪到另一处，但是并没有挪回来，这点可以从反汇编中看出来。（感兴趣的同学可以自己反汇编）。
2. 当位串操作数是在于内存中时，其位偏移值在我的操作系统上（win10，64 位）上超过 31 则延续在位串地址的下一位，如 32 就是在内存的 32 位。测试用例如下：

mem.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#define bitop(name,op)
static inline int name(char * addr,unsigned int nr)
{
int __res;
__asm__ ("bt" op " %1,%2; adcl $0,%0"
:"=g" (__res)
:"r" (nr), "m"(*(addr)),"0" (0));
return __res;
}

bitop(setbit,"s")

int main()
{
	char *c = malloc(512);
    int ret;
    memset(c, 0, 512);
	c[0] = 0x10;
    printf("before setbit c[0] is 0x%Xn", c[0]);
    ret = setbit(c, 2);
    printf("after  setbit c[0] is 0x%X, ret is %dn", c[0], ret);
	printf("before setbit c[511] is 0x%Xn", c[511]);
	ret = setbit(c, 4088);
	printf("after  setbit c[511] is 0x%X, ret is %dn", c[511], ret);
	return 0;
}

编译命令为 gcc mem.c，运行结果如下：
mem O0.jpg
但是有意思的时当编译命令为 gcc mem.c -O2 时，运行结果如下（至少我的机器运行出来是这样）：
mem O2.jpg
当 O2 优化后，setbit 似乎也没有设置位成功，但其实是有设置成功了，只不过编译器将 c[0] 的值提前放到了一个寄存器中，但是 setbit 后，编译器没有意识到 c[0] 的值已经改变了，所以将之前的值给打印了出来，用 c[0] 做下加减法，你会发现编译器又重新从内存中取出正确的 c[0] 了，c[511] 也是如此。因此为了防止编译器做这些优化，要将第 11 行代码改成 __asm__ __volatile__ 的形式。
