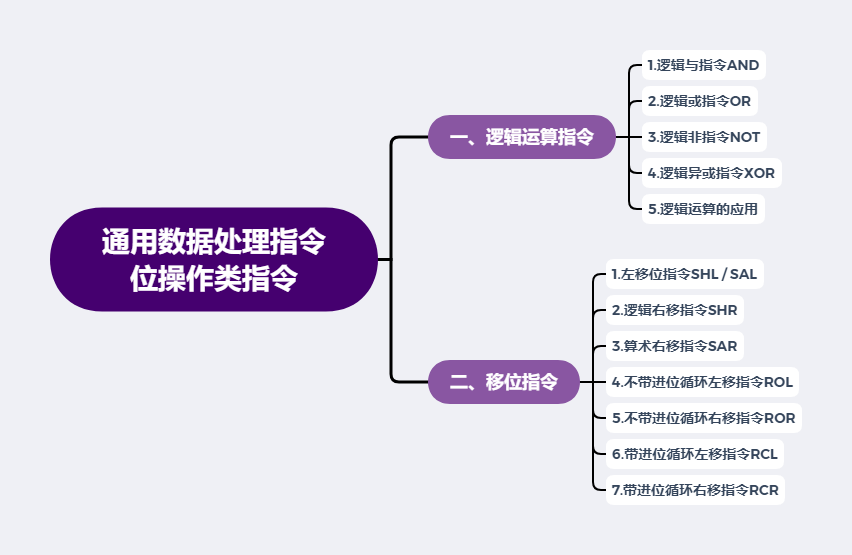

通用数据处理指令——位操作类指令

一、逻辑运算指令

• 逻辑与指令 AND
• 逻辑或指令 OR
• 逻辑非指令 NOT
• 逻辑异或指令 XOR
• 测试指令 TEST

除NOT指令不影响标志外，其他逻辑指令
►使OF＝CF＝0
►根据结果按定义影响ZF、SF和PF

1.逻辑与指令AND

• 逻辑与(逻辑乘)运算规则
  ►两位都是逻辑1，则结果是1；否则，结果是0
• 逻辑与指令AND
  ►按位进行逻辑与，结果返回目的操作数

AND reg,imm/reg/mem

;reg←reg & imm/reg/mem

AND mem,imm/reg

;mem←mem & imm/reg

2.逻辑或指令OR

• 逻辑或(逻辑加)运算规则
  ►两位都是逻辑0，则结果是0；否则，结果是1
• 逻辑或指令OR
  ►按位进行逻辑或，结果返回目的操作数

OR reg,imm/reg/mem

;reg←reg | imm/reg/mem

OR mem,imm/reg

;mem←mem | imm/reg

3.逻辑非指令NOT

• 逻辑非(逻辑反)运算规则：
  ►原来为0的位变成1，原来为1的位变成0
• 逻辑非指令NOT：
  ►按位进行逻辑非，结果返回操作数

NOT reg/mem

;reg/mem←～reg/mem

NOT指令不影响状态标志位

4.逻辑异或指令XOR

• 逻辑异或(逻辑半加)运算规则：
  ►两位不同(相异)，则结果是1；否则，结果是0
• 逻辑异或指令XOR：
  ►按位进行逻辑异或，结果返回目的操作数

XOR reg,imm/reg/mem

;reg←reg  imm/reg/mem

XOR mem,imm/reg

;mem←mem  imm/reg

5.逻辑运算的应用

• 逻辑运算的屏蔽作用

  • AND复位某些位(同0与)，不影响其他(同1与)

    and bl,11110110b ;BL中D0和D3清0，其余位不变


  • OR置位某些位(同1或)，不影响其他(同0或)

    or bl,00001001b ;BL中D0和D3置1，其余位不变


  • XOR求反某些位(同1异或)，不影响其他(同0异或)

    xor bl,00001001b ;BL中D0和D3求反，其余位不变


• 逻辑运算用于大小写转换

  大写＝小写 AND DFH
  小写＝大写 OR 20H

二、移位指令

• 逻辑左移指令 SHL
• 逻辑右移指令 SHR
• 算术左移指令 SAL
• 算术右移指令 SAR
• 不带进位循环左移指令 ROL
• 不带进位循环右移指令 ROR
• 带进位循环左移指令 RCL
• 带进位循环右移指令 RCR

1.左移位指令SHL / SAL

各位同时左移，最低位补0，最高位进入CF

SHL reg/mem,i8/CL

SAL reg/mem,i8/CL

2.逻辑右移指令SHR

各位同时右移，最高位补0，最低位进入CF

SHR reg/mem,i8/CL

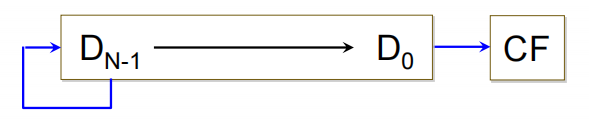

3.算术右移指令SAR

各位同时右移，最高位不变，最低位进入CF

SAR reg/mem,i8/CL

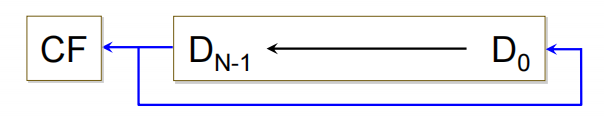

4.不带进位循环左移指令ROL

各位同时左移，最高位循环进入最低位和CF

ROL reg/mem,i8/CL

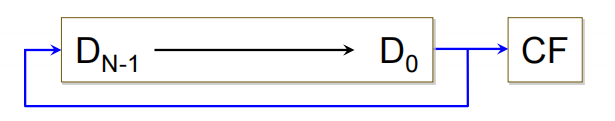

5.不带进位循环右移指令ROR

各位同时右移，最低位进入最高位和CF

ROR reg/mem,i8/CL

6.带进位循环左移指令RCL

CF作为附加位，各位同时左移，CF进入最低位

RCL reg/mem,i8/CL

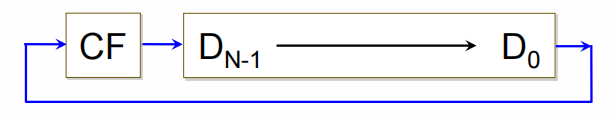

7.带进位循环右移指令RCR

CF作为附加位，各位同时右移，最低位进入CF

RCR reg/mem,i8/CL
