概述

1、Camera Sensor

Q :Camera sensor I2C 通信异常

A :

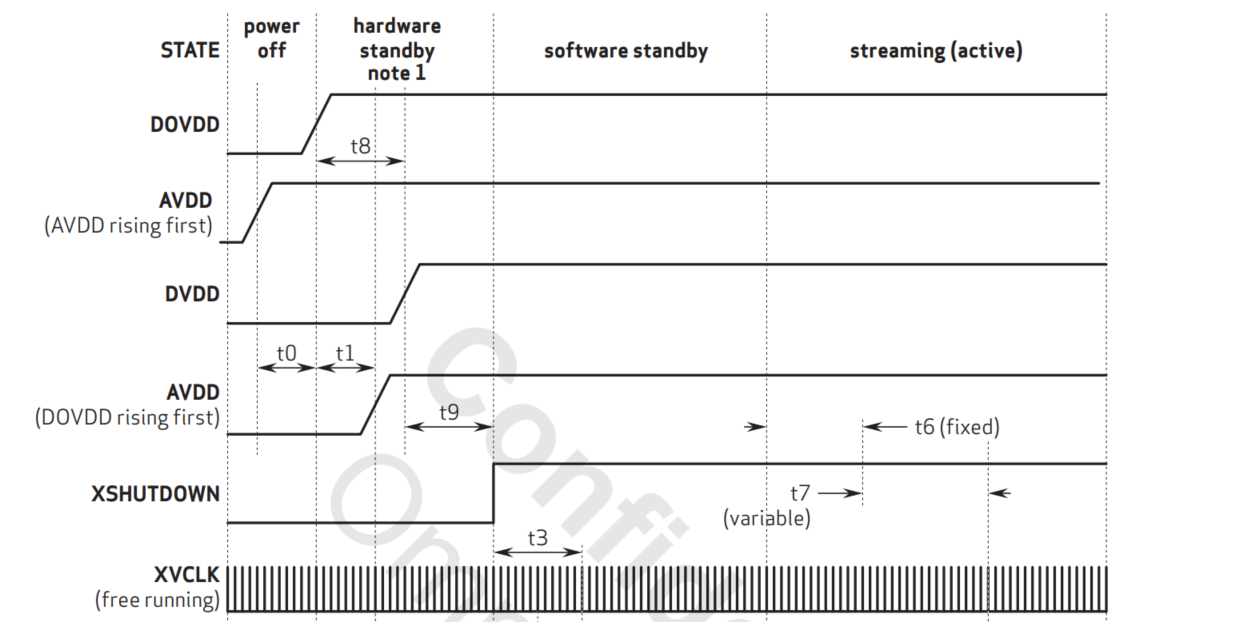

1.首先确认 Sensor Power up Sequence

  • sensor电源:avdd、dvdd、dovdd
  • sensor reset gpio
  • sensor power down gpio
  • sensor mclk 频率/幅度
    在这里插入图片描述
    2、确认I2C BUS
  • 根据板子原理图找到sensor是挂在哪路I2C总线
  • I2C 设备地址是否匹配
  • I2C 通道上是否能够测量 I2C 信号
  • I2C 信号质量是否符合要求,SCL 频率是否过高

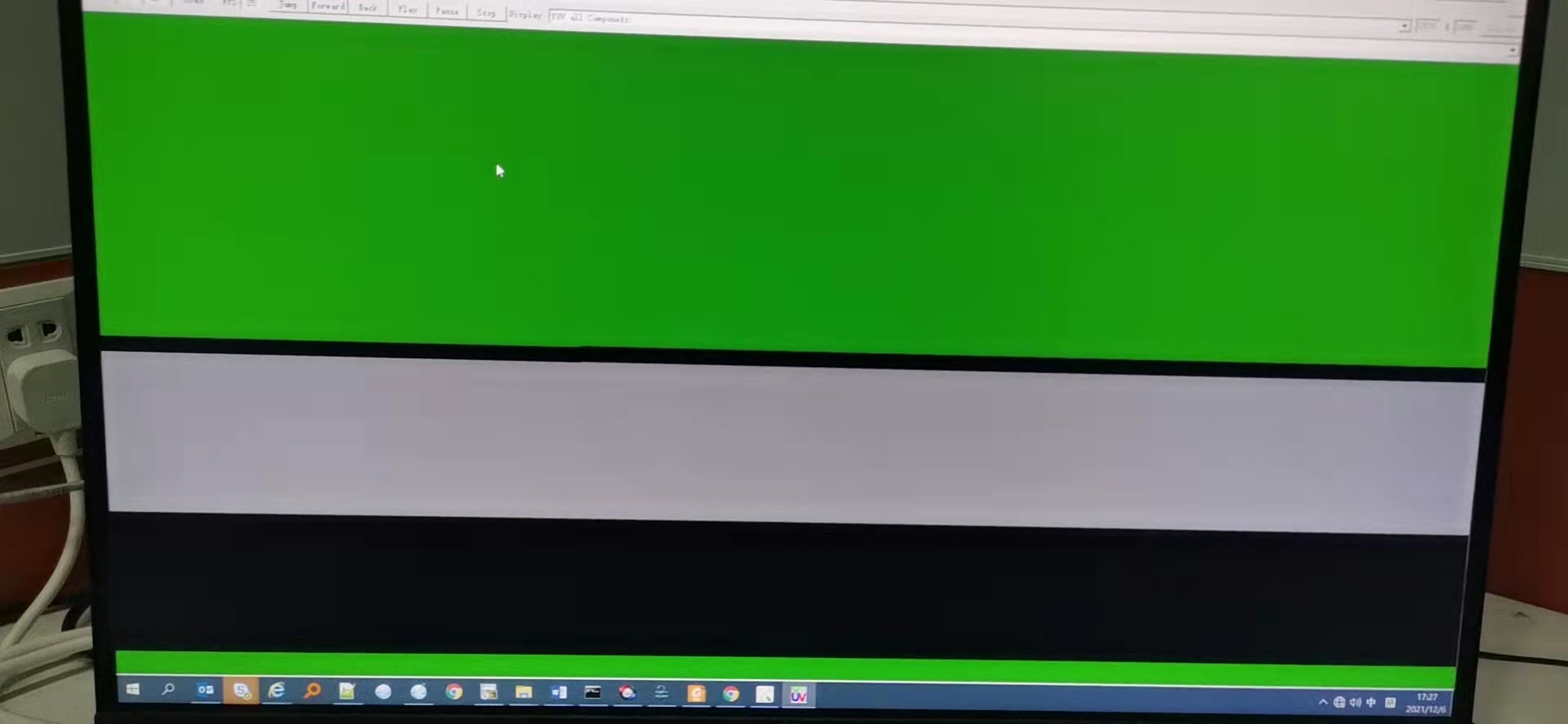

Q: Camera出图异常

在这里插入图片描述

A:

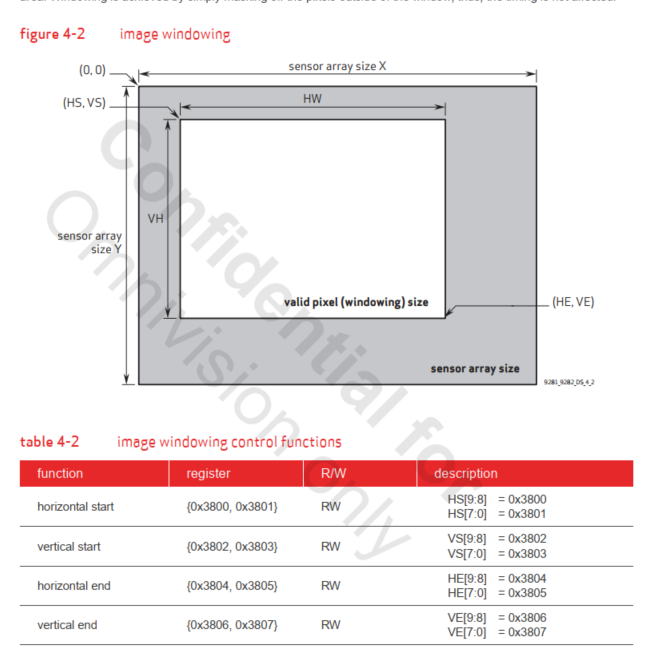

  • 检查sensor regsettings配置(分辨率、fps)
  • 确认isp链路
    在这里插入图片描述

Q:配置 sensor mirror 或者 flip 导致出现偏色

A:

  • 配置 mirror 或者 flip 需要同步配置 black level 的寄存器
  • 配置 mirror 之后, sensor 实际输出的 bayer order 出现变更
