本文简介

本文记录了一种电容式触摸按钮方案。
该方案外围电路少,灵敏,成本低,效果好。
该原理图文件与PCB文件下载链接位于文章底部，有需要的朋友自取。

电路原理图

采用的是 TTP223触摸IC，也有平替国产IC 型号 JL523。
其中 C1 是决定 触摸灵敏度的电容 ， 电容大小取值范围在 $0pf$ ~ $50pf$。电容值越大，灵敏度越低。

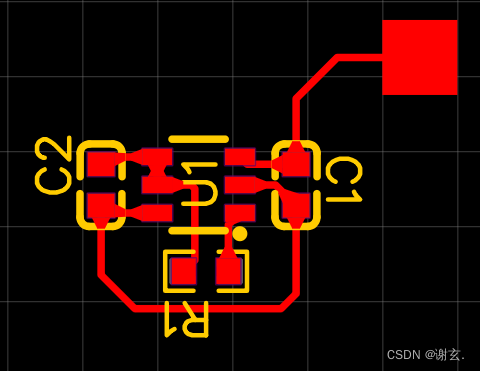

其中 IN 就是触摸端，可以在PCB上画一片区域，用于触摸。

注意，在 IN 的走线区域不要出现其他任何走线(铺铜也不可以)。否则会被其他走线影响!
在PCB上，触摸口距离IC越短越好。

示例项目

MicroTV

这个触摸方案在我的推荐下，Sunian的开源项目MicroTV中有所使用。

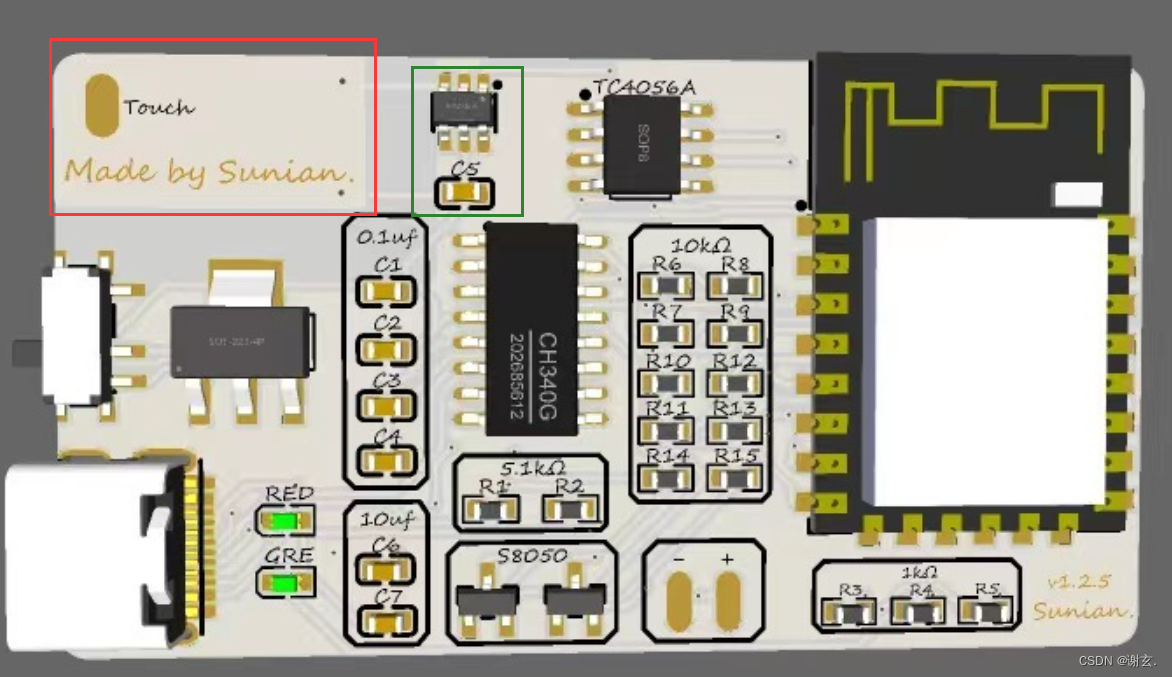

红色框出来的为触摸部分，绿色框出来的为触摸IC与15pf的电容(C1)。
触摸部分有一个开窗,用来焊接弹簧或者其他辅助元件,当然不焊接红色框出来的地方都是可以直接触摸的。
这个项目制作成本低,可玩性较高,感兴趣的朋友可以去复刻一个看看。
项目中介地址:https://blog.csdn.net/apple_53792700/article/details/128202087

资源下载

立创EDA源文件下载：
https://download.csdn.net/download/apple_53792700/87181737

????都看到这里了，还不快点个关注？

✍️本文作者为 > 【谢玄.】 Mr-XieXuan < 于 2022/10/28/3:00 发布于 CSDN 。
