摄像头驱动个人总结

一、摄像头工作原理

首先，我们要明白，摄像头提供一个工作的时钟信号MCLK，并且复位了摄像头，就可以工作了，通过PCLK、HSYNC、VSYNC不停传输数字图像信号。

    摄像头的工作分为三步：

• 摄像头的上电、时钟等基本条件；
• I2C保证摄像头的初始化；
• 数据的传输。

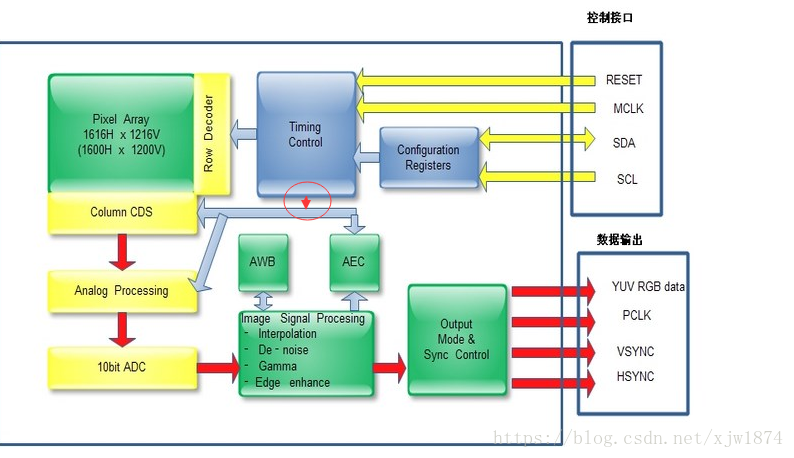

控制部分是摄像头上电、I2C控制接口；

数据输出是摄像头拍摄的图像数据传到主控芯片，所以，需要有Data、行场同步时钟，以及PCLK像素时钟。

如果是双摄，还要加上两个摄像头之间的帧同步信号XVSYNC。

二、OV摄像头驱动

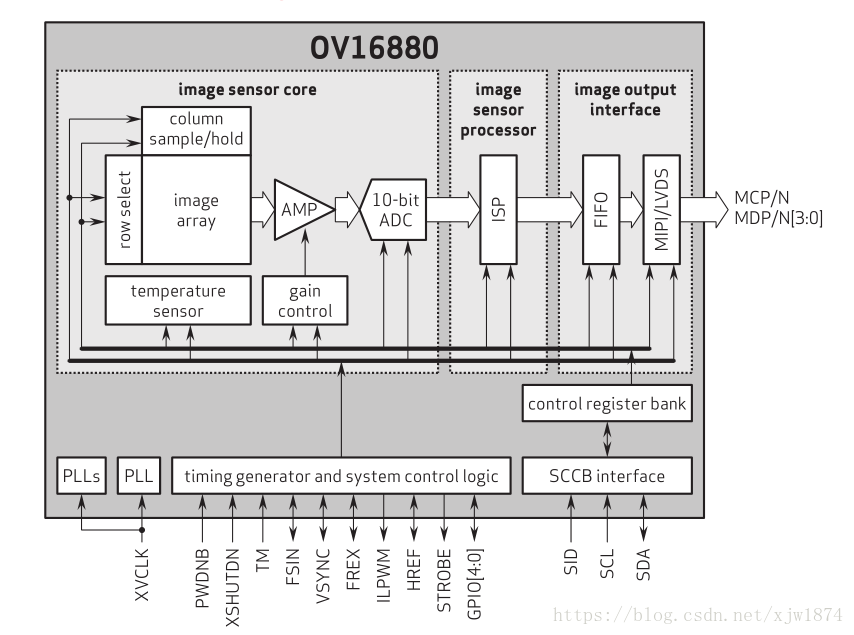

1.OV16880

（1）XVCLK：外部时钟，即MCLK，摄像头的工作时钟，双摄可以共用。

（2）timing generator and system control logic

• PWDNB：掉电/待机模式选项。内接上拉电阻（具体看规格书）。
• XSHUTDN：复位。内接下拉电阻（具体看规格书）。
• TM：测试模式选项，内接下拉电阻（具体看规格书）。
• FSIN
• VSYNC：帧同步信号（双摄的话两个摄像头要同时成像，需要引出XVSYNC互相连接来同步帧数）
• FREX
• ILPWM
• HREF：行同步信号
• STROBE：strobe control
• GPIO：多功能IO（配置AP模式PWM、SCCB地址SID等）

（3）SCCB interface

实际为I2C，主要包括：

• SID：I2C协议地址和ID选择:

       SID=0：地址为0x6C(W)/0x6D(R)；

       SID=1：地址为0x20(W)/0x21(R)；（具体看规格书）

• SCL：I2C协议时钟
• SDA：I2C协议数据

（4）电源供电

• DVDD：数字电路供电（LDO提供）
• DOVDD：I/O供电（LDO提供）
• AVDD：模拟电路供电（LDO提供）
• AF_VDD：AF模式供电（LDO提供）

（5）MIPI接口和协议

使用CSI（CMOS sensor interface）协议，包括4对DATA线和1对CLK线（PCLK），注意做好EMI。

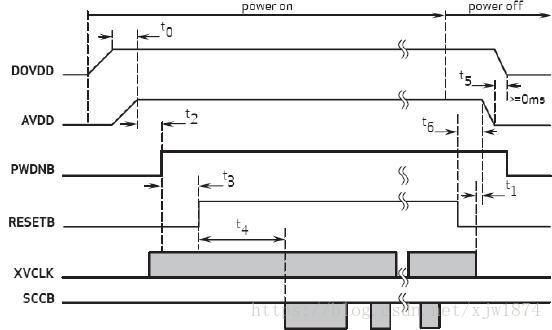

三、上电时序

（1）上电

电源→MCLK→PWDNB→RESETB

（2）掉电

RESETB→MCLK→电源→PWDNB

四、FIFO队列

First Input First Output，一般用于不同时钟域之间的数据传输，用来作为数据缓冲。另外对于不同宽度数据接口之间的数据传输也可使用。

参考：https://blog.csdn.net/ysum6846/article/details/54380169
