前言

       总所周知，ESP32内部集成了一些传感器，其中就包括触摸传感器，并提供了10个通道给开发者们使用。这个意思就是，总共就10个触摸用完就没了。
       今天呢，就给大家介绍一下用一个触摸传感器识别多个触摸按键的方法，全是骚操作。

一、TOUCHU 触摸传感器工作原理及硬件设计

1.触摸传感器的原理

       ESP32芯片内部的TOUCH触摸传感器属于电容式触摸传感器，传感器其实就是一个RC振荡器，相信电子专业的同学应该对这个有点印象，它的公式是这样的：

       ESP32内部的传感器的输出就是频率。可以从公式中看到，电阻阻值固定，当电容增大时，频率 Fc就是降低。

2.多个触摸按键的识别方案

       因此当我们人手去触摸按键时，电容会增大，传感器的频率输出就会减小。而一个IO识别多个触摸按键的操作就是通过不同的频率来操作，而我们现在要解决的就是如何让多个触摸按键输出不同的频率。根据上面那条公式，可以看出有两种方式：

• 通过改变电阻，达到触摸时改变频率的目的
• 通过改变电容，达到触摸时改变频率的目的

3.硬件连接

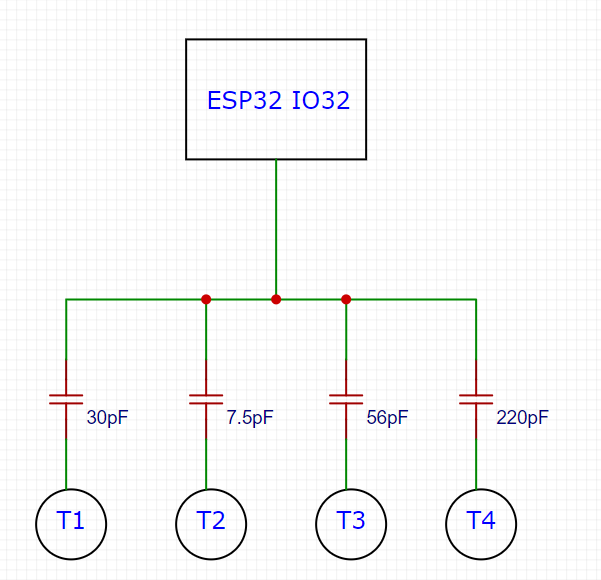

       我们测的是电容的触摸按键，所以是采用改变电容的方式来改变传感器的输出频率，通过给各个触摸按键串联不同大小的电容，以达到区分按键的目的。

可以看到，四个触摸按键博主所串联的电容的大小相差都是很大的，就是想让触摸传感器的输出相差也大一点，方便我们软件作识别。

二、程序设计

1.传感器IO选择

       ESP32的TOUCH传感器的IO是有固定映射的，这10个通道的对应关系如下：

这次，我们选择的是TOUCH_PAD_NUM9也就是IO32引脚。

2.驱动库的使用

       本次应用所用的程序，我们已经写成了函数：

• app_touch_calibration(touch_pad_t touch_num)
  校准函数，会自动校准并储存不同触摸按键的输出频率，每次复位都会执行校准
• app_touch_read_raw_data(touch_pad_t touch_num)
  按键识别函数，输出识别到的按键枚举。

3. 关于按键枚举

        在app_touch.h 文件中，有个touch_button_num_t 枚举，里面定义触摸按键的数量，如需添加，请在枚举里面添加相关枚举号即可：

//自己修改枚举号
typedef enum {
    TOUCH_BUTTON_ERROR = 0,
    /** 可以修改以下内容**/
    TOUCH_BUTTON_NUM1,
    TOUCH_BUTTON_NUM2,
    TOUCH_BUTTON_NUM3,
    TOUCH_BUTTON_NUM4,

	/***********************/
    TOUCH_BUTTON_NUM_MAX,
}touch_button_num_

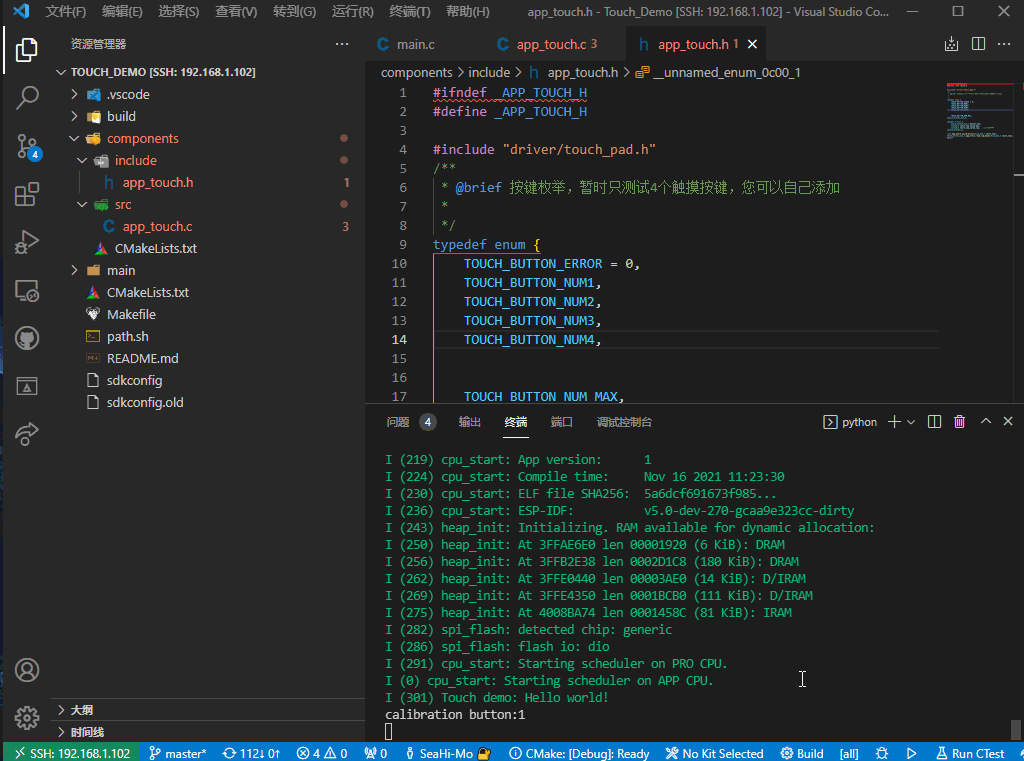

4. 使用演示

三、常见问题

1. 触摸误识别

        问题：明明触摸的这个按键，却识别到其他按键号。
答：按键之间输出的频率太近，导致误识别率提高，建议修改串联的电容。可以通过校准函数的输出来调节电容大小，知道每个按键输出的差距变大，越大越好

2. 是否可以通过串联电阻来提高识别率

答：可以，但是不能过多，当有两个触摸按键输出的频率无法进行电容调节时，其中一个可以改为电阻来增大两个触摸按键的频率差距

四、总结

        总而言之，硬件上尽可能地把各个触摸按键的输出频率的差距变大，越大越好，越大越精准。

官方官网：https://www.ai-thinker.com
开发DOCS：https://docs.ai-thinker.com
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
