FPGA:UART串口通信

92 阅读 0 评论 61 点赞

我是靠谱客的博主明亮橘子，最近开发中收集的这篇文章主要介绍FPGA:UART串口通信，觉得挺不错的，现在分享给大家，希望可以做个参考。

2022/0311
在这里插入图片描述

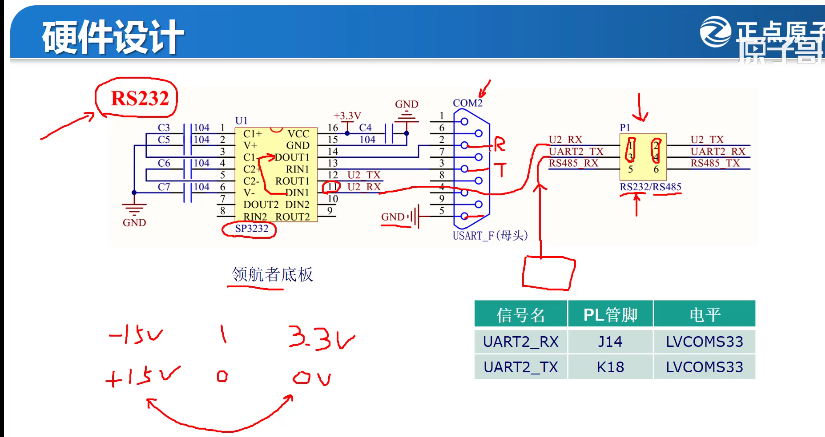

sp3232完成了电平转换的过程。

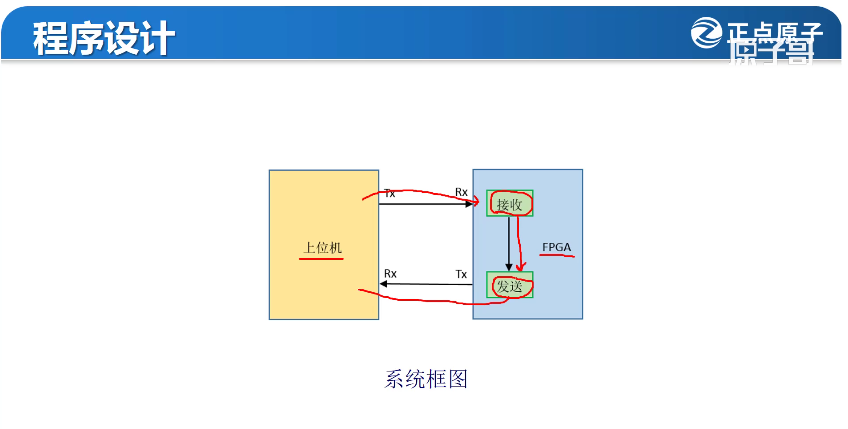

首先，上位机将串行数据发送到FPGA接收端口，接收端口将串行数据转换成并行数据，接着接收端口将并行数据传递到发送模块，接着发送模块将并行数据转换成串行数据发送出去。
在这里插入图片描述

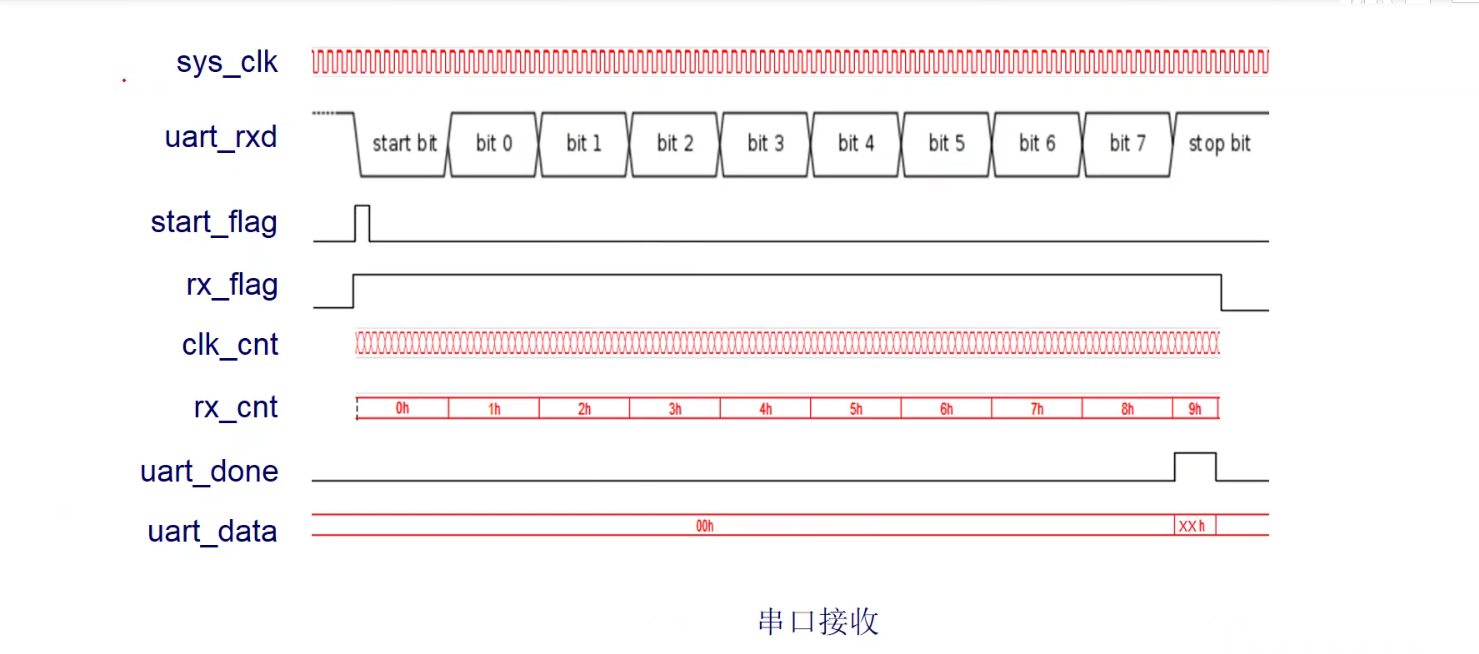

对于串口接收而言，接收信号与接收时钟为异步时钟，因此，需要将接收信号同步到接收时钟下。

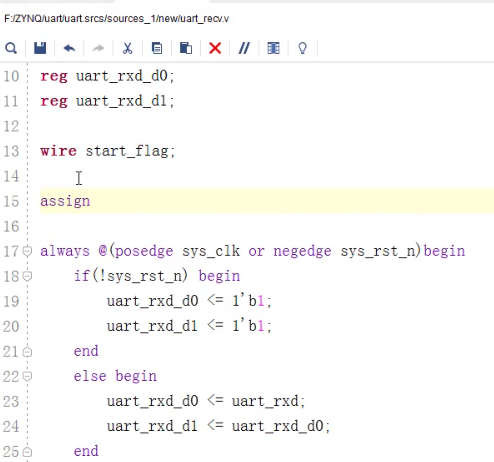

定义两个寄存器，一个寄存器是存储uart_rxd延时一个时钟周期后的信号，另一个寄存器存储uart_rxd延时两个时钟周期后的信号。这样就实现了异步数据同步到接收时钟下。
在这里插入图片描述
