概述

本次将探讨串口收发字符串的最后一部分，所谓调控，不过是我取得一个名字罢了。因为FPGA要通过串口发送数据给HMI，而我们的数据并不是人为自定义随意发送，我们最终的目的是将整个系统（如电机伺服控制系统）中的某些参数（来自系统的其他模块的数据）传递给串口模块，由串口模块进行数据整合（整合成特殊格式，HMI的指令格式所要求的），然后再发送至HMI进行数据的显示，谓之调控。

调控模块也是整个串口模块中最复杂的一部分（实际上整个串口的发送和接收并不是很难，难的是如何按照规定的格式规定的时序进行正确发送）。

USART_Ctrl模块（调控模块）整体说明：

这个模块的功能是对用户数据和固定数据按照HMI的数据格式进行重组和数据流调度。如何改变HMI中的文本控件的txt属性，在第四部分会介绍。故可以考虑，定义一个Memory，深度为7+2+5=14,其中，7代表7位固定格式t0.txt=，共有7个字符，2表示1对双引号""，为字符串数据类型的标识符，5表示用户数据的最大深度，即表示用户数据最多5个字符，如1.234，此外，指令结束符FF FF FF（以HEX16进制格式，占用3个字符深度）单独发送，在最后一个"之后在发送。用户数据的长度是不定的，故需要用一个reg变量记录下接收到的用户字符个数，在代码中定义为bit_sum。该部分代码采用框图和时序图进行描述。

以下进行详细说明：

给出一张框图方便理解，如下：

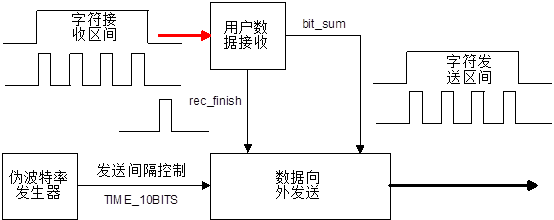

转化为时序控制框图，如下所示：

解释一下，data_high&&datain_en表示在接收区间内由数据到来，当数据到来时，将数据写入到Memory中，另一方面bit_sum用来计接收的总字符个数，以方便发送部分准确的将数据顺序移位输出，其次，在接收完成时（判断data_high的下降沿），置位send_en，程序调度进入发送区间，最后将字符从dataout送出。

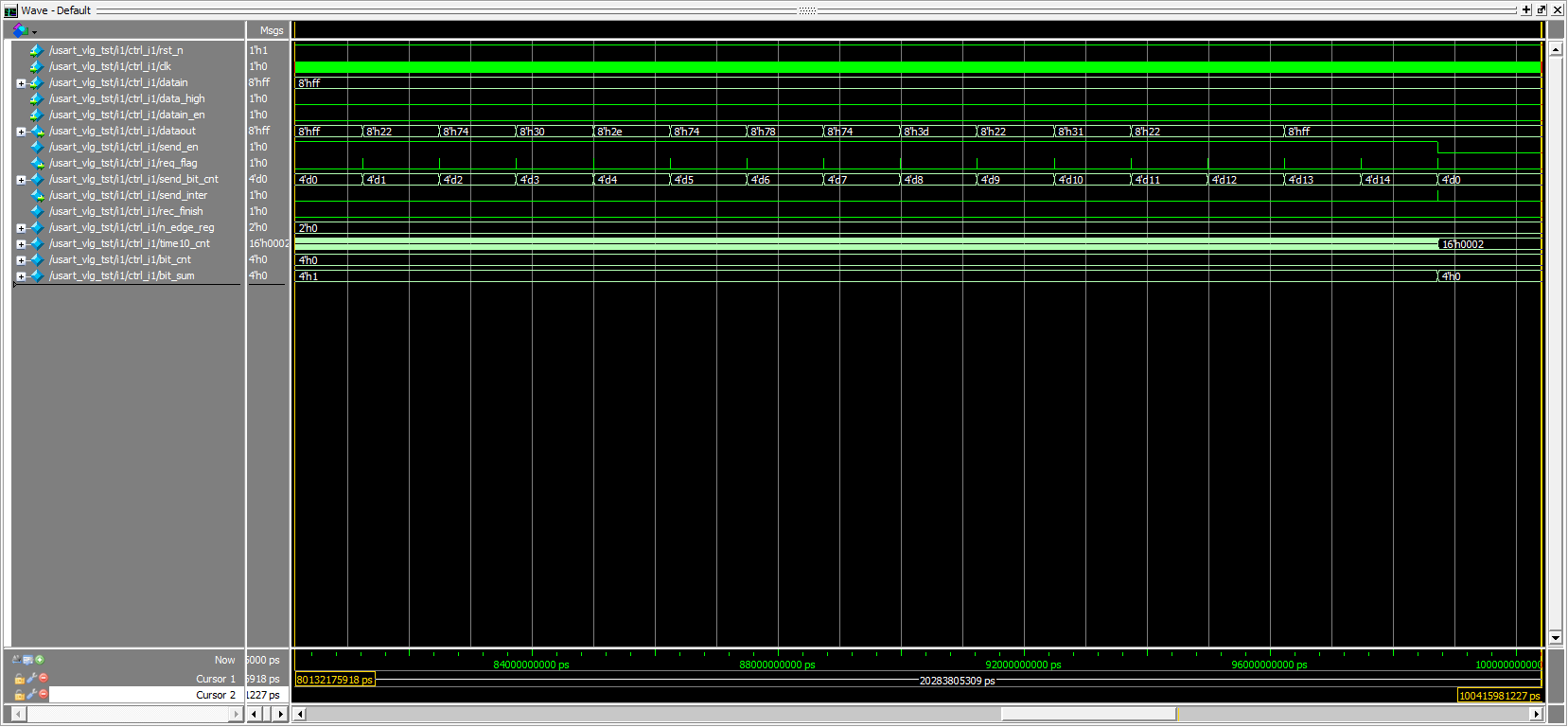

仿真波形如下给出：发送了一个用户数据——字符‘1’，对应ASCII码为16进制31。

细节说明：

PART1：字符输出部分的代码描述

//需要再发送3个0XFF,表征指令生效
/*本节解释：
在send_en && time10_cnt == TIME_10BITS条件满足时，置位req_flag并移出一个字符，
在4'd8 + bit_sum范围内，移位输出写入Memory中的数据（0-8是固定的，bit_sum表示接收到的字符的个数），
故在send_bit_cnt >= 4'd9 + bit_sum且send_bit_cnt <= 4'd10 + bit_sum之间（在发送完用户数据之后），
就发送两个双引号，此后，再发送三个0XFF作为数据指令的结束标志（HMI指令要求）。
*/
always @ (posedge clk, negedge rst_n)
begin
	if (!rst_n)
		dataout <= {CTRL_WID{1'b1}};
	else if (send_en && time10_cnt == TIME_10BITS)
	begin
		if (send_bit_cnt <= 4'd8 + bit_sum)
			dataout <= store[send_bit_cnt];
		else if (send_bit_cnt >= 4'd9 + bit_sum)
			begin
				if (send_bit_cnt <= 4'd10 + bit_sum)
					dataout <= 8'h22;
				else
					dataout <= 8'hFF;
			end
	end
end

因为本次向HMI串口屏发送的数据具有特定格式，包括双重字符串以及指令结束标志FF等特殊要求，在接收到来自其他模块的数据后，与已知的特定格式（提前写入到Mem中的字符）需要进行重组打包，然后在send_en区间将字符按照规定时序送出。其中reg多1少1，对最终发出的数据影响颇大。比如：

else if (send_bit_cnt == NUM_CHAR + bit_sum) //发送完最后一个字符拉低发送区间状态标志（包含FF）

send_en <=1'b0;

如果写成send_bit_cnt == NUM_CHAR + bit_sum – 1，那么最终送出的FF字符就只有两个，虽然表现上看没多大问题，但实际上，将上述指令发送给HMI后，HMI屏幕上是不会显示正确信息的。而不像一般的串口发送（主要能够向外发送即可），这里对代码的要求甚高。以上一条，足以体现调度模块的要求之高。

PART2：经验总结

在第二节中说到，具体的时序控制逻辑需要完善，因为在调试过程中，没有找到关键修改代码的方式。（05.07）

事实上，针对这个问题，这两天我一直在对这个问题进行优化。最开始写出的代码是可以用，但在调试过程中，发现了一个问题：verilog中reg型变量由于初始化的原因会导致对整体时序的控制产生不良影响（比如会导致数据的错位输出），所以这期间着手在解决这个问题。就比如：由于是reg型变量，一般会进行一步复位，这样他就有了初始值，而对我们的数据输出端dataout（reg型），最开始，我是采用在send_en区间time10_cnt == TIME_10BITS时产生发送请求脉冲req_flag，然后在req_flag下将数据移位输出，这样就可能导致第一个请求脉冲对应的移位输出可能是复位值。其二，还有，这样就会导致第一个请求时钟脉冲对应send_bit_cnt==1，实际上应该是对应0（因为store是从0下标开始的），等等，如果不搞清楚（虽然第一次的代码误打误撞能够使用，有需要的话可以将第一次的代码发给你们），但实际上我并不理解这样为什么就能满足时序要求（我是一个一个修改到达要求的）。所以，通过后面的调试，基本上弄清楚了上述问题，也就此将代码重新修改了，增加了代码的可读性。总结一下就是：

-->采用触发器构建的时序逻辑电路，很多脉冲信号对应的边沿往往会对齐时钟信号，这个时候你要告诉自己，实际上在该时刻时钟边沿采到的信号对应被采对象的上一历史值（即被采信号实际上相对时钟边沿会有一个延后）。

-->代码描述电路时，尽量使用参数化描述方式，方便代码移植也方便代码的整体阅读感。

-->多思考，比如复位值的影响，何时加1何时减1.

关于加1减1，如下举例说明：

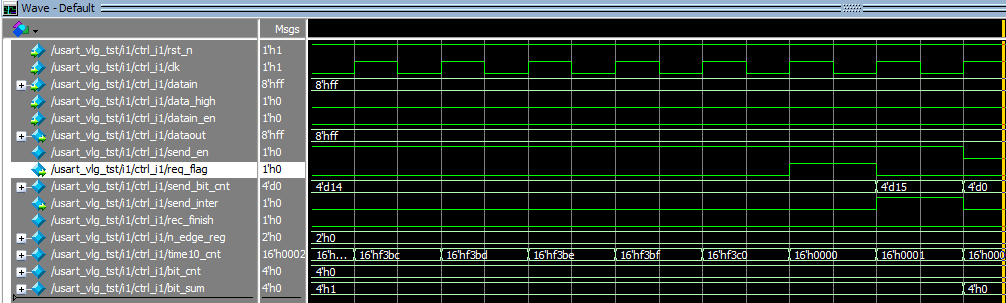

这是改进后（send_bit_cnt == NUM_CHAR + bit_sum时才将send_en置0，明显的延后一个时钟周期），开始时是send_bit_cnt == NUM_CHAR + bit_sum – 1，其实开始这样写是合情理的，因为定义的数组是从下标0开始的，发送也是从0下标开始，这样按照计数的个数（即从0开始算）发送的话，那么对应数字的话应该是要减1的，但很明显，如果用最开始减1的写法，最后FF的请求脉冲就会少一个，只有换成send_bit_cnt == NUM_CHAR + bit_sum后，如上图也可知，在send_bit_cnt==15的时候，也只持续了一个时钟周期，这样既不会多增加req_flag，又能将少发的FF增加。由上知，这个1很关键。

还有，说到这，请看上图的send_inter信号（发送完中断信号），同样是send_bit_cnt == NUM_CHAR + bit_sum，可是它为什么是在send_bit_cnt==15就立即输出标志位（而不是延后一个周期）。哈哈，看到这应该知道我想表达什么了吧，其实就是阻塞与非阻塞赋值的差异了（这时可以结合我之前的一篇博客对比一下），这里可是给出了活生生的例子（因为单纯看之前的，并不一定能理解我表达的是什么意思）。还有，上述说的采用触发器构建的时序逻辑电路，应该用错位的思想去理解（我的博客：竞争与冒险那一篇中也有提到），本质上讲还是由非阻塞赋值的特点所决定的。故综上，可以郑重给出：阻塞赋值在本周期完成，而非阻塞赋值往往要延后一个周期。人总说延后一个周期，开始我只是记住它，实际上并不理解，通过本次，终于有了一个新的认识，这就是所谓实践是检验真理的唯一标准。

上述send_inter 的代码描述：（采用连续性赋值语句）

//发送完成中断标志位

assign send_inter = (send_bit_cnt == NUM_CHAR + bit_sum) ? 1'b1 : 1'b0;

至此，有关FPGA串口收发字符串控制HMI串口屏的代码到这就暂告以段落，调度部分的代码我稍后会上传，为了方便大家，后续也会将整个工程代码和modelsim仿真文件也一并打包上传。

补充一哈，差一点忘记了波特率模块。

没有特别说明，只是发送模块例化时，采样时刻可以为中点也可以为终点（时序控制不好在终点时容易出错）；例化接收模块，采样时刻为中点时刻（数据稳定且时序上不易出错）。

如下图，这个模块其实比较简单，需要注意的就是不同波特率在特定时钟下对应的计数值是多少，bps_start为模块的输入信号，以及bps_flag（输出对应的数据采样标志），这就基本上能够完成BAUD_Generator模块了。

代码如下：

/*************BAUD_Generator计数值***************/
always @ (posedge clk, negedge rst_n)
begin
	if (!rst_n)
		bps_cnt <= {2 * BAUD_WID{1'b0}};
	else
		bps_cnt <= bps_cnt_n;
end

//bps_cnt_n在BAUD_rate_cnt和!bps_start（波特率发生器关闭）时清零
always @ (*)
begin
	if (bps_cnt == BAUD_rate_cnt)
		bps_cnt_n = {2 * BAUD_WID{1'b0}};
	else if (bps_start)
		bps_cnt_n = bps_cnt + 1'b1;
	else if (!bps_start)
		bps_cnt_n = {2 * BAUD_WID{1'b0}};
	else
		bps_cnt_n = bps_cnt;
end

/*************中点采样信号置位****************/
always @ (posedge clk, negedge rst_n)
begin
	if (!rst_n)
		bps_flag <= 1'b0;
	else if (bps_cnt == BAUD_rate_mid_cnt)
		bps_flag <= 1'b1;
	else
		bps_flag <= 1'b0;
end
endmodule

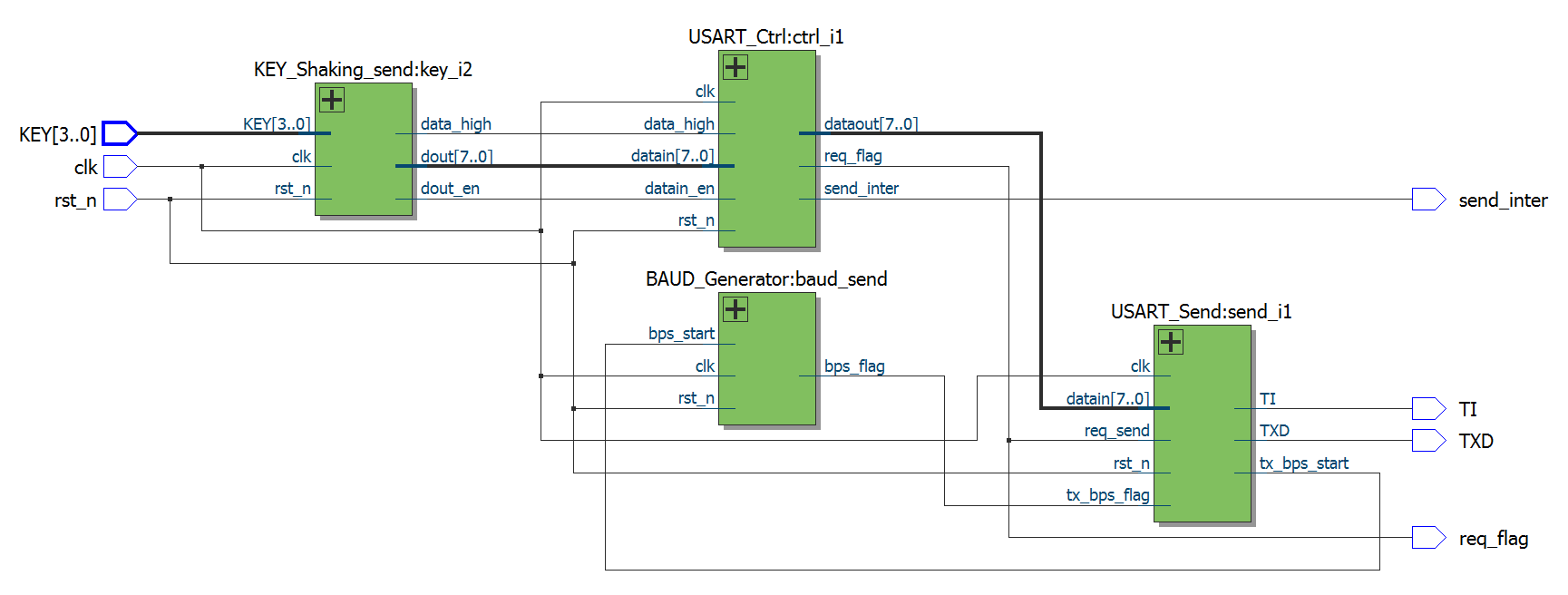

打完收工。。。这里给出整个FPGA串口发送字符串指令控制HMI串口屏在其上显示1的的代码的RTL视图如下：各个模块都在我的博客中进行了说明
