概述

串口通信也是一个基础实验，是FPGA与电脑、单片机、DSP通信的一种最简单的方案，对通信速率要求不高时可以选择UART通信。您可能已经知道UART时序的控制、波特率的配置等方面的内容，但在实际使用时还是会遇到一些问题，比如如何才能恰当的和其它模块进行衔接？为什么时序明明没问题，却无法和其它控制单元成功通信？本文致力于全面解析在设计UART通信时的思路方法。

UART通信协议

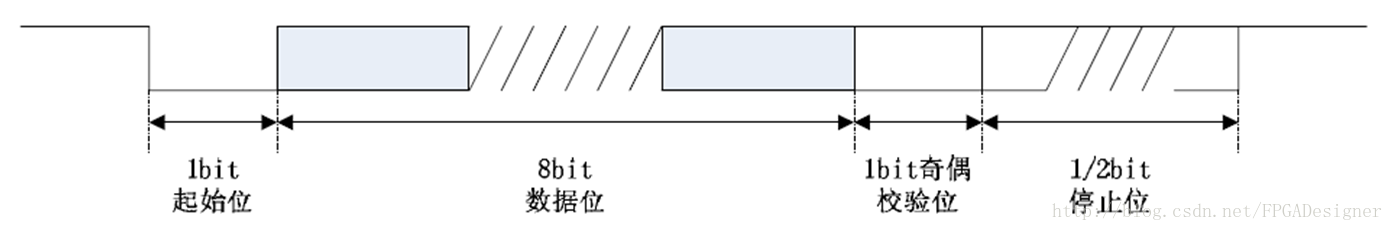

UART通信的一帧一般由11到12位数据组成。1bit的起始位，检测为低电平表示数据开始传输；紧接着8bits的数据；然后是1bit的奇偶校验位，可以是奇校验或者偶校验；最后是1bit或2bits的停止位，必须为高电平，表示一个字符数据的传输结束。

其中校验位是可选的，用来检验数据是否传输正确。如果有校验位，则需要保证收发双方选择同样的一种检验方式。奇校验就是保证数据中的1是奇数，比如如果8bit数据中有3bits的1，校验位置0；如果有4bits的1，校验位置1。偶校验就是保证数据中的1是偶数。 ———-

波特率的配置

波特率表示数据传输的速率，单位bps，表示位每秒。比如9600bps就表示1s可以传输9600bits的数据。异步收发没有时钟打拍来控制数据的传输，就需要保证收发双方在波特率设置上的一致。确保接收数据的完整性。
程序中通常使用16倍速率对UART通信时序进行采样，则UART通信所需的时钟就是16*bps，如9600bps通信所需的驱动时钟大小就是16*9600=153.6kHz。程序中可以使用一个计数器对系统时钟分频产生UART通信时钟。

// 分频生成UART通信时钟
always @(posedge clk50 or negedge rst_n)
  if (!rst_n) begin
     clkout <=1'b0;
     cnt<=0;
  end
  else if(cnt == 16'd162) begin //近似50%占空比
    clkout <= 1'b1;
    cnt <= cnt + 16'd1;
  end
  else if(cnt == 16'd325) begin //50M/(16*9600)
    clkout <= 1'b0;
    cnt <= 16'd0;
  end
  else  cnt <= cnt + 16'd1;

UART发送数据时序设计

通常我们程序中都会设计一个UART发送数据的开始信号，对这个开始信号的处理方法和“FPGA基础设计（二）：PS2键盘控制及短按、长按https://blog.csdn.net/FPGADesigner/article/details/75194370”这篇文章对按键有效信号处理的方法相同，采用一级寄存，然后进行逻辑判断，从而产生一个时钟宽度的有效信号。那么当检测到有效信号时便可以启动UART发送数据的过程。

//  检测发送命令wrsig的上升沿
always @(posedge clk)
begin
   wrsigbuf <= wrsig;
   wrsigrise <= (~wrsigbuf) & wrsig;
end

//  启动串口发送程序
always @(posedge clk)
  if (wrsigrise &&  (~idle))  //当发送命令有效且线路为空闲时，启动新的数据发送进程
     send <= 1'b1;
  else if(cnt == 8'd168)      //一帧数据发送结束
     send <= 1'b0;

UART是按单bit发送的，因此在控制时序时可以使用一个计数器控制，在对应的计数位送出对应的数据。由于我们使用的是16倍时钟采样，因此每个数据位之间的计数间隔便是16，一次完整的发送过程如下所示：

//  串口发送程序, 16个时钟发送一个bit
always @(posedge clk or negedge rst_n)
begin
  if (!rst_n) begin
         tx <= 1'b0;
         idle <= 1'b0;
            cnt<=8'd0;
            presult<=1'b0;
  end
  else if(send == 1'b1)  begin
    case(cnt)                 //产生起始位
    8'd0: begin
         tx <= 1'b0;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd16: begin
         tx <= datain[0];    //发送数据0位
         presult <= datain[0]^paritymode;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd32: begin
         tx <= datain[1];    //发送数据1位
         presult <= datain[1]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd48: begin
         tx <= datain[2];    //发送数据2位
         presult <= datain[2]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd64: begin
         tx <= datain[3];    //发送数据3位
         presult <= datain[3]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd80: begin
         tx <= datain[4];    //发送数据4位
         presult <= datain[4]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd96: begin
         tx <= datain[5];    //发送数据5位
         presult <= datain[5]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd112: begin
         tx <= datain[6];    //发送数据6位
         presult <= datain[6]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd128: begin
         tx <= datain[7];    //发送数据7位
         presult <= datain[7]^presult;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd144: begin
         tx <= presult;      //发送奇偶校验位
         presult <= datain[0]^paritymode;
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd160: begin
         tx <= 1'b1;         //发送停止位
         idle <= 1'b1;
         cnt <= cnt + 8'd1;
    end
    8'd168: begin
         tx <= 1'b1;
         idle <= 1'b0;       //一帧数据发送结束
         cnt <= cnt + 8'd1;
    end
    default: begin
         cnt <= cnt + 8'd1;
    end
   endcase
  end
  else  begin
    tx <= 1'b1;
    cnt <= 8'd0;
    idle <= 1'b0;
  end
end

UART接收数据时序设计

UART接收数据的过程和发送数据的过程是恰好相反的。区别只在于UART发送的开始信号和发送数据端tx是从FPGA内部的其它模块产生的；而UART接收的开始信号和接收数据段rx送来的数据来自其它设备，因此需要对外部送来的信号进行监测。
一帧数据的开始位是低电平有效，因此当检测到rx线上的下降沿时就表示数据通信的开始：

always @(posedge clk)   //检测线路的下降沿
begin
  rxbuf <= rx;
  rxfall <= rxbuf & (~rx);
end

//  启动串口接收程序
always @(posedge clk)
  if (rxfall && (~idle)) //检测到线路的下降沿并且原先线路为空闲，启动接收数据进程
    receive <= 1'b1;
  else if(cnt == 8'd168) //接收数据完成
receive <= 1'b0;

接收数据的过程和发送一样，用一个计数器来控制，这里不再赘述。

发送与接收数据的打包

UART一次通信只能完成一帧，即传输一个8bits的数据，然而我们通常需要很多帧来组成一次完整的通信。如一种简单常用的气象采集站通信格式为：“FF（开始帧）+雨量+温度+湿度+气压+风速+风向+CRC校验+FE（结束帧）”。这种情况下可以建立一组寄存器专门存储发送或接收的数据。比如发送时可以做如下处理：

/********************************************/
//存储待发送的串口信息
/********************************************/
reg [7:0] uart_ad [7:0];             //存储发送字符
always @(clk)
begin     //定义发送的字符
   if(uart_stat==3'b000) begin
         uart_ad[0]<=8'hFF;
         uart_ad[1]<=rain;
         uart_ad[2]<=temp;
         uart_ad[3]<=humi;
         uart_ad[4]<=winddir;
         uart_ad[5]<=windspeed;
         uart_ad[6]<=CRC16;
         uart_ad[7]<=8'hFE;
    end
end

接收的原理类似，只不过接收是在通信过程中接收。这样我们使用一个计数器控制，并检测串口通信的状态，依次将这组寄存器中的值按发送顺序传入UART发送数据模块即可。

另外需要做好的一件事就是串口模块与其它模块的衔接。我们在建立好上述的寄存器组之后，只要把数据来源填充到寄存器组中对应的位置即可。但如果数据是从RAM、FIFO等模块中来的，在串口通信时就应该对使能信号、FIFO空满信号等做出合理的判断和控制，就像“FPGA综合系统设计（一）：1.2/50μs冲击电压测量与显示https://blog.csdn.net/FPGADesigner/article/details/73825097”和“FPGA综合系统设计（二）：基于FPGA的温度采集和以太网传输https://blog.csdn.net/FPGADesigner/article/details/73974357”两篇文章中做的一样。
