rt-thread通过spi连接W25Q32后无法读取ID

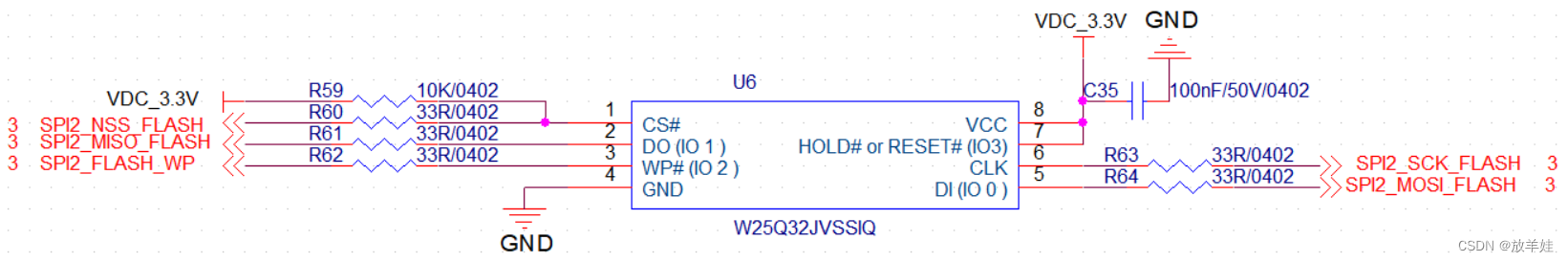

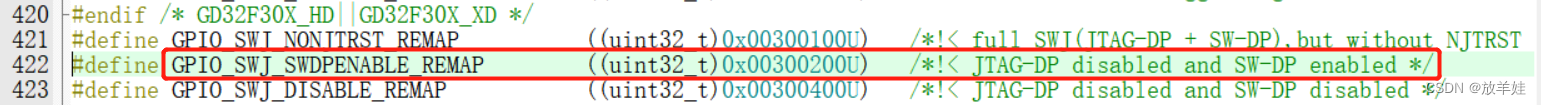

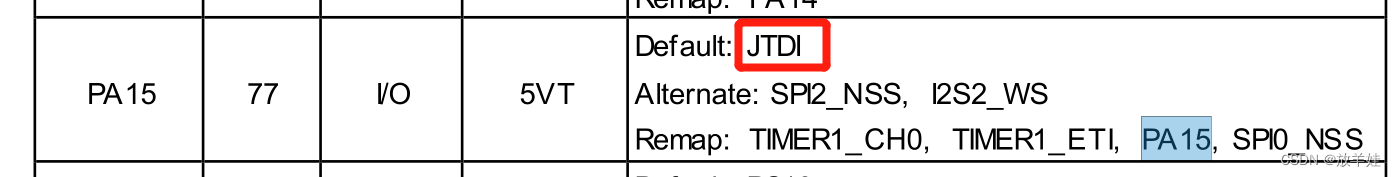

注意，cs引脚必须由rtt控制，但是我这个cs引脚用的是PA15，它默认是jlink的引脚，所以首先要将jlink禁用，如下：

1
2
3
4
5
6
    rcu_periph_clock_enable(RCU_AF);
    rcu_periph_clock_enable(RCU_GPIOA);

    rcu_periph_clock_enable(RCU_GPIOA);
    gpio_pin_remap_config(GPIO_SWJ_DISABLE_REMAP,ENABLE);
    gpio_init(GPIOA,GPIO_MODE_OUT_PP,GPIO_OSPEED_50MHZ,GPIO_PIN_15);

这样就可以正常通信了。

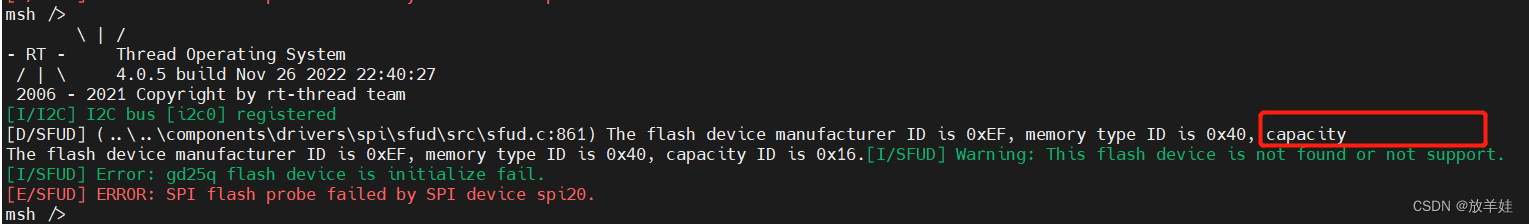

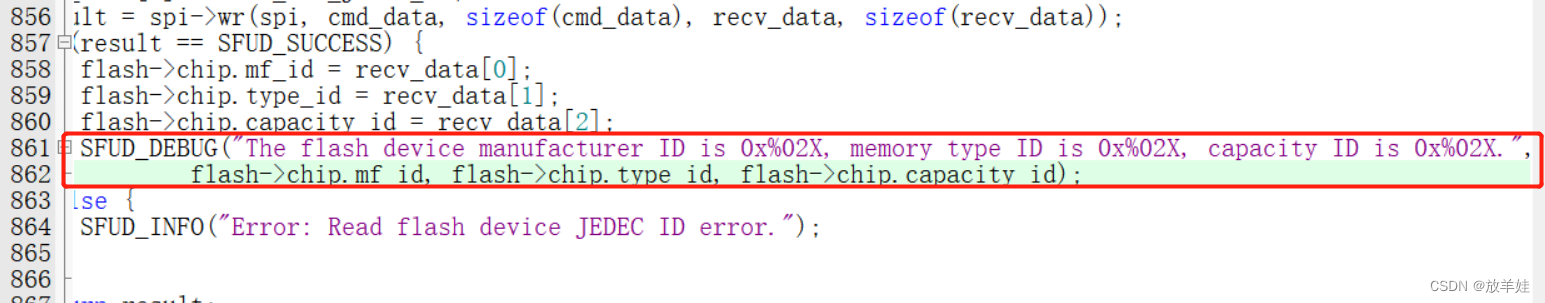

中途发现rtt串口打印显示不全的情况：

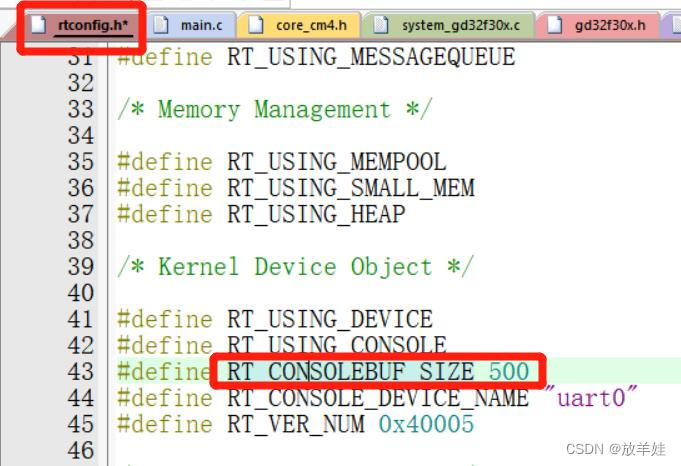

 是因为串口打印的buffer太小了，需要改大一些：这里默认是128，现在改成500

 这样就可以打印全了：

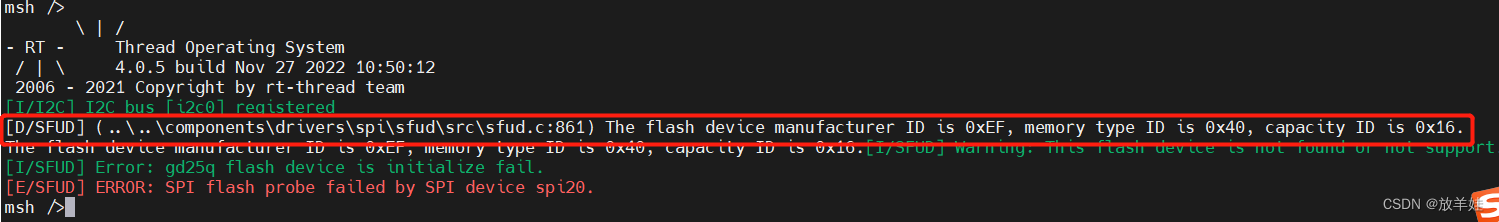

 然后提示无法识别这个W25Q32芯片，查询得知，可能不支持这个芯片：

参考连接：RT-Thread记录（十六、SFUD组件 Flash读写）-电子发烧友网

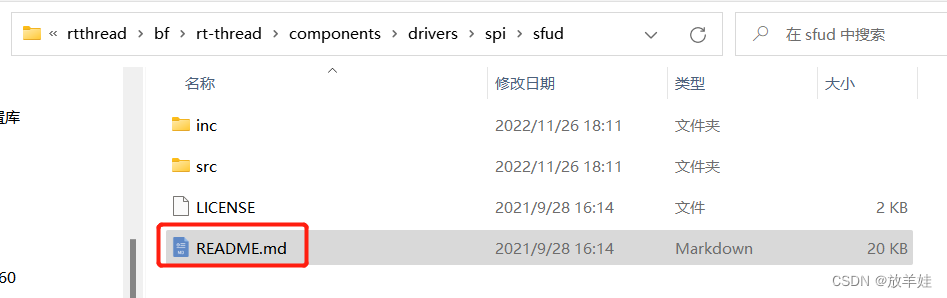

 关于SFUD的readme文件目录：E:rtthreadbfrt-threadcomponentsdriversspisfud

文件内容：

# SFUD (Serial Flash Universal Driver) 串行 Flash 通用驱动库

---

## 0、SFUD 是什么

[SFUD](https://github.com/armink/SFUD) 是一款开源的串行 SPI Flash 通用驱动库。由于现有市面的串行 Flash 种类居多，各个 Flash 的规格及命令存在差异， SFUD 就是为了解决这些 Flash 的差异现状而设计，让我们的产品能够支持不同品牌及规格的 Flash，提高了涉及到 Flash 功能的软件的可重用性及可扩展性，同时也可以规避 Flash 缺货或停产给产品所带来的风险。

- 主要特点：支持 SPI/QSPI 接口、面向对象（同时支持多个 Flash 对象）、可灵活裁剪、扩展性强、支持 4 字节地址
- 资源占用
  - 标准占用：RAM:0.2KB ROM:5.5KB
  - 最小占用：RAM:0.1KB ROM:3.6KB
- 设计思路：
  - **什么是 SFDP** ：它是 JEDEC （固态技术协会）制定的串行 Flash 功能的参数表标准，最新版 V1.6B （[点击这里查看](https://www.jedec.org/standards-documents/docs/jesd216b)）。该标准规定了，每个 Flash 中会存在一个参数表，该表中会存放 Flash 容量、写粒度、擦除命令、地址模式等 Flash 规格参数。目前，除了部分厂家旧款 Flash 型号会不支持该标准，其他绝大多数新出厂的 Flash 均已支持 SFDP 标准。所以该库在初始化时会优先读取 SFDP 表参数。
  - **不支持 SFDP 怎么办** ：如果该 Flash 不支持 SFDP 标准，SFUD 会查询配置文件 ( [`/sfud/inc/sfud_flash_def.h`](https://github.com/armink/SFUD/blob/4bee2d0417a7ce853cc7aa3639b03fe825611fd9/sfud/inc/sfud_flash_def.h#L116-L142) ) 中提供的 **Flash 参数信息表** 中是否支持该款 Flash。如果不支持，则可以在配置文件中添加该款 Flash 的参数信息（添加方法详细见 [2.5 添加库目前不支持的 Flash](#25-添加库目前不支持的-flash)）。获取到了 Flash 的规格参数后，就可以实现对 Flash 的全部操作。

## 1、为什么选择 SFUD

- 避免项目因 Flash 缺货、Flash 停产或产品扩容而带来的风险；
- 越来越多的项目将固件存储到串行 Flash 中，例如：ESP8266 的固件、主板中的 BIOS 及其他常见电子产品中的固件等等，但是各种 Flash 规格及命令不统一。使用 SFUD 即可避免，在相同功能的软件平台基础下，无法适配不同 Flash 种类的硬件平台的问题，提高软件的可重用性；
- 简化软件流程，降低开发难度。现在只需要配置好 SPI 通信，即可畅快的开始玩串行 Flash 了；
- 可以用来制作 Flash 编程器/烧写器

## 2、SFUD 如何使用

### 2.1 已支持 Flash

下表为所有已在 Demo 平台上进行过真机测试过的 Flash。显示为 **不支持** SFDP 标准的 Flash 已经在 Flash 参数信息表中定义，更多不支持 SFDP 标准的 Flash 需要大家以后 **共同来完善和维护**  **([Github](https://github.com/armink/SFUD)|[OSChina](http://git.oschina.net/armink/SFUD)|[Coding](https://coding.net/u/armink/p/SFUD/git))** 。

如果觉得这个开源项目很赞，可以点击 [项目主页](https://github.com/armink/SFUD) 右上角的 **Star** ，同时把它推荐给更多有需要的朋友。

|型号|制造商|容量|最高速度|SFDP  标准|QSPI 模式|备注|
|:--:|:----:|:--:|:--:|:--:|:--:|----|
|[W25Q40BV](http://microchip.ua/esp8266/W25Q40BV(EOL).pdf)|Winbond|4Mb|50Mhz|不支持|双线|已停产|
|[W25Q80DV](http://www.winbond.com/resource-files/w25q80dv_revg_07212015.pdf)|Winbond|8Mb|104Mhz|支持|双线||
|[W25Q16BV](https://media.digikey.com/pdf/Data%20Sheets/Winbond%20PDFs/W25Q16BV.pdf)|Winbond|16Mb|104Mhz|不支持|双线| by [slipperstree](https://github.com/slipperstree)|
|[W25Q16CV](http://www.winbond.com/resource-files/da00-w25q16cvf1.pdf)|Winbond|16Mb|104Mhz|支持|未测试||
|[W25Q16DV](http://www.winbond.com/resource-files/w25q16dv%20revk%2005232016%20doc.pdf)|Winbond|16Mb|104Mhz|支持|未测试| by [slipperstree](https://github.com/slipperstree)|
|[W25Q32BV](http://www.winbond.com/resource-files/w25q32bv_revi_100413_wo_automotive.pdf)|Winbond|32Mb|104Mhz|支持|双线||
|[W25Q64CV](http://www.winbond.com/resource-files/w25q64cv_revh_052214[2].pdf)|Winbond|64Mb|80Mhz|支持|四线||
|[W25Q128BV](http://www.winbond.com/resource-files/w25q128bv_revh_100313_wo_automotive.pdf)|Winbond|128Mb|104Mhz|支持|四线||
|[W25Q256FV](http://www.winbond.com/resource-files/w25q256fv%20revi%2002262016%20kms.pdf)|Winbond|256Mb|104Mhz|支持|四线||
|[MX25L3206E](http://www.macronix.com/Lists/DataSheet/Attachments/3199/MX25L3206E,%203V,%2032Mb,%20v1.5.pdf)|Macronix|32Mb|86MHz|支持|双线||
|[KH25L4006E](http://www.macronix.com.hk/Lists/Datasheet/Attachments/117/KH25L4006E.pdf)|Macronix|4Mb|86Mhz|支持|未测试| by [JiapengLi](https://github.com/JiapengLi)|
|[KH25L3206E](http://www.macronix.com.hk/Lists/Datasheet/Attachments/131/KH25L3206E.pdf)|Macronix|32Mb|86Mhz|支持|双线||
|[SST25VF016B](http://ww1.microchip.com/downloads/en/DeviceDoc/20005044C.pdf)|Microchip|16Mb|50MHz|不支持|不支持| SST 已被 Microchip 收购|
|[M25P40](https://www.micron.com/~/media/documents/products/data-sheet/nor-flash/serial-nor/m25p/m25p40.pdf)|Micron|4Mb|75Mhz|不支持|未测试| by [redocCheng](https://github.com/redocCheng)|
|[M25P80](https://www.micron.com/~/media/documents/products/data-sheet/nor-flash/serial-nor/m25p/m25p80.pdf)|Micron|8Mb|75Mhz|不支持|未测试| by [redocCheng](https://github.com/redocCheng)|
|[M25P32](https://www.micron.com/~/media/documents/products/data-sheet/nor-flash/serial-nor/m25p/m25p32.pdf)|Micron|32Mb|75Mhz|不支持|不支持||
|[EN25Q32B](http://www.kean.com.au/oshw/WR703N/teardown/EN25Q32B%2032Mbit%20SPI%20Flash.pdf)|EON|32Mb|104MHz|不支持|未测试||
|[GD25Q16B](http://www.gigadevice.com/product/detail/5/410.html)|GigaDevice|16Mb|120Mhz|不支持|未测试| by [TanekLiang](https://github.com/TanekLiang) |
|[GD25Q64B](http://www.gigadevice.com/product/detail/5/364.html)|GigaDevice|64Mb|120Mhz|不支持|双线||
|[S25FL216K](http://www.cypress.com/file/197346/download)|Cypress|16Mb|65Mhz|不支持|双线||
|[S25FL032P](http://www.cypress.com/file/196861/download)|Cypress|32Mb|104Mhz|不支持|未测试| by [yc_911](https://gitee.com/yc_911) |
|[S25FL164K](http://www.cypress.com/file/196886/download)|Cypress|64Mb|108Mhz|支持|未测试||
|[A25L080](http://www.amictechnology.com/datasheets/A25L080.pdf)|AMIC|8Mb|100Mhz|不支持|双线||
|[A25LQ64](http://www.amictechnology.com/datasheets/A25LQ64.pdf)|AMIC|64Mb|104Mhz|支持|支持||
|[F25L004](http://www.esmt.com.tw/db/manager/upload/f25l004.pdf)|ESMT|4Mb|100Mhz|不支持|不支持||
|[PCT25VF016B](http://pctgroup.com.tw/attachments/files/files/248_25VF016B-P.pdf)|PCT|16Mb|80Mhz|不支持|不支持|SST 授权许可，会被识别为 SST25VF016B|
|[AT45DB161E](http://www.adestotech.com/wp-content/uploads/doc8782.pdf)|ADESTO|16Mb|85MHz|不支持|不支持|ADESTO 收购 Atmel 串行闪存产品线|

> 注：QSPI 模式中，双线表示支持双线快读，四线表示支持四线快读。
>
> 一般情况下，支持四线快读的 FLASH 也支持两线快读。

### 2.2 API 说明

先说明下本库主要使用的一个结构体 `sfud_flash` 。其定义位于 `/sfud/inc/sfud_def.h`。每个 SPI Flash 会对应一个该结构体，该结构体指针下面统称为 Flash 设备对象。初始化成功后在 `sfud_flash->chip` 结构体中会存放 SPI Flash  的常见参数。如果  SPI Flash  还支持 SFDP ，还可以通过  `sfud_flash->sfdp` 看到更加全面的参数信息。以下很多函数都将使用 Flash 设备对象作为第一个入参，实现对指定 SPI Flash 的操作。

#### 2.2.1 初始化 SFUD 库

将会调用 `sfud_device_init` ，初始化 Flash 设备表中的全部设备。如果只有一个 Flash 也可以只使用 `sfud_device_init` 进行单一初始化。

> **注意**：初始化完的 SPI Flash 默认都 **已取消写保护** 状态，如需开启写保护，请使用 sfud_write_status 函数修改 SPI Flash 状态。

```C
sfud_err sfud_init(void)
```

#### 2.2.2 初始化指定的 Flash 设备

```C
sfud_err sfud_device_init(sfud_flash *flash)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |待初始化的 Flash 设备|

#### 2.2.3 使能快速读模式（仅当 SFUD 开启 QSPI 模式后可用）

当 SFUD 开启 QSPI 模式后，SFUD 中的 Flash 驱动支持使用 QSPI 总线进行通信。相比传统的 SPI 模式，使用 QSPI 能够加速 Flash 数据的读取，但当数据需要写入时，由于 Flash 本身的数据写入速度慢于 SPI 传输速度，所以 QSPI 模式下的数据写入速度提升并不明显。

所以 SFUD 对于 QSPI 模式的支持仅限于快速读命令。通过该函数可以配置 Flash 所使用的 QSPI 总线的实际支持的数据线最大宽度，例如：1 线（默认值，即传统的 SPI 模式）、2 线、4 线。

设置后，SFUD 会去结合当前设定的 QSPI 总线数据线宽度，去 [QSPI Flash 扩展信息表](https://github.com/armink/SFUD/blob/069d2b409ec239f84d675b2c3d37894e908829e6/sfud/inc/sfud_flash_def.h#L149-L177) 中匹配最合适的、速度最快的快速读命令，之后用户在调用 sfud_read() 时，会使用 QSPI 模式的传输函数发送该命令。

```C
sfud_err sfud_qspi_fast_read_enable(sfud_flash *flash, uint8_t data_line_width)
```

| 参数            | 描述                                         |
| :-------------- | :------------------------------------------- |
| flash           | Flash 设备                                   |
| data_line_width | QSPI 总线支持的数据线最大宽度，例如：1、2、4 |

#### 2.2.4 获取 Flash 设备对象

在 SFUD 配置文件中会定义 Flash 设备表，负责存放所有将要使用的 Flash 设备对象，所以 SFUD 支持多个 Flash 设备同时驱动。设备表的配置在 `/sfud/inc/sfud_cfg.h` 中 `SFUD_FLASH_DEVICE_TABLE` 宏定义，详细配置方法参照 [2.3 配置方法 Flash](#23-配置方法)）。本方法通过 Flash 设备位于设备表中索引值来返回 Flash 设备对象，超出设备表范围返回 `NULL` 。

```C
sfud_flash *sfud_get_device(size_t index)
```

|参数                                    |描述|
|:-----                                  |:----|
|index                                   |Flash 设备位于 FLash 设备表中的索引值|

#### 2.2.5 读取 Flash 数据

```C
sfud_err sfud_read(const sfud_flash *flash, uint32_t addr, size_t size, uint8_t *data)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|
|addr                                    |起始地址|
|size                                    |从起始地址开始读取数据的总大小|
|data                                    |读取到的数据|

#### 2.2.6 擦除 Flash 数据

> 注意：擦除操作将会按照 Flash 芯片的擦除粒度（详见 Flash 数据手册，一般为 block 大小。初始化完成后，可以通过 `sfud_flash->chip.erase_gran` 查看）对齐，请注意保证起始地址和擦除数据大小按照 Flash 芯片的擦除粒度对齐，否则执行擦除操作后，将会导致其他数据丢失。

```C
sfud_err sfud_erase(const sfud_flash *flash, uint32_t addr, size_t size)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|
|addr                                    |起始地址|
|size                                    |从起始地址开始擦除数据的总大小|

#### 2.2.7 擦除 Flash 全部数据

```C
sfud_err sfud_chip_erase(const sfud_flash *flash)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|

#### 2.2.8 往 Flash 写数据

```C
sfud_err sfud_write(const sfud_flash *flash, uint32_t addr, size_t size, const uint8_t *data)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|
|addr                                    |起始地址|
|size                                    |从起始地址开始写入数据的总大小|
|data                                    |待写入的数据|

#### 2.2.9 先擦除再往 Flash 写数据

> 注意：擦除操作将会按照 Flash 芯片的擦除粒度（详见 Flash 数据手册，一般为 block 大小。初始化完成后，可以通过 `sfud_flash->chip.erase_gran` 查看）对齐，请注意保证起始地址和擦除数据大小按照 Flash 芯片的擦除粒度对齐，否则执行擦除操作后，将会导致其他数据丢失。

```C
sfud_err sfud_erase_write(const sfud_flash *flash, uint32_t addr, size_t size, const uint8_t *data)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|
|addr                                    |起始地址|
|size                                    |从起始地址开始写入数据的总大小|
|data                                    |待写入的数据|

#### 2.2.10 读取 Flash 状态

```C
sfud_err sfud_read_status(const sfud_flash *flash, uint8_t *status)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|
|status                                  |当前状态寄存器值|

#### 2.2.11 写（修改） Flash 状态

```C
sfud_err sfud_write_status(const sfud_flash *flash, bool is_volatile, uint8_t status)
```

|参数                                    |描述|
|:-----                                  |:----|
|flash                                   |Flash 设备对象|
|is_volatile                             |是否为易闪失的，true: 易闪失的，及断电后会丢失|
|status                                  |当前状态寄存器值|

### 2.3 配置方法

所有配置位于 `/sfud/inc/sfud_cfg.h` ，请参考下面的配置介绍，选择适合自己项目的配置。

#### 2.3.1 调试模式

打开/关闭 `SFUD_DEBUG_MODE` 宏定义

#### 2.3.2 是否使用 SFDP 参数功能

打开/关闭 `SFUD_USING_SFDP` 宏定义

> 注意：关闭后只会查询该库在  `/sfud/inc/sfud_flash_def.h` 中提供的 Flash 信息表。这样虽然会降低软件的适配性，但减少代码量。

#### 2.3.3 是否使用该库自带的 Flash 参数信息表

打开/关闭 `SFUD_USING_FLASH_INFO_TABLE` 宏定义

> 注意：关闭后该库只驱动支持 SFDP 规范的 Flash，也会适当的降低部分代码量。另外 2.3.2 及 2.3.3 这两个宏定义至少定义一种，也可以两种方式都选择。

#### 2.3.4 既不使用 SFDP ，也不使用 Flash 参数信息表

为了进一步降低代码量，`SFUD_USING_SFDP` 与 `SFUD_USING_FLASH_INFO_TABLE` 也可以 **都不定义** 。

此时，只要在定义 Flash 设备时，指定好 Flash 参数，之后再调用 `sfud_device_init` 对该设备进行初始化。参考如下代码：

```C
sfud_flash sfud_norflash0 = {
        .name = "norflash0",
        .spi.name = "SPI1",
        .chip = { "W25Q64FV", SFUD_MF_ID_WINBOND, 0x40, 0x17, 8L * 1024L * 1024L, SFUD_WM_PAGE_256B, 4096, 0x20 } };
......
sfud_device_init(&sfud_norflash0);
......
```

#### 2.3.5 Flash 设备表

如果产品中存在多个 Flash ，可以添加 Flash 设备表。修改 `SFUD_FLASH_DEVICE_TABLE` 这个宏定义，示例如下：

```C
enum {
    SFUD_W25Q64CV_DEVICE_INDEX = 0,
    SFUD_GD25Q64B_DEVICE_INDEX = 1,
};

#define SFUD_FLASH_DEVICE_TABLE
{
    [SFUD_W25Q64CV_DEVICE_INDEX] = {.name = "W25Q64CV", .spi.name = "SPI1"},
    [SFUD_GD25Q64B_DEVICE_INDEX] = {.name = "GD25Q64B", .spi.name = "SPI3"},
}
```

上面定义了两个 Flash 设备（大部分产品一个足以），两个设备的名称为 `"W25Q64CV"` 及 `"GD25Q64B"` ，分别对应 `"SPI1"` 及 `"SPI3"` 这两个 SPI 设备名称（在移植 SPI 接口时会用到，位于 `/sfud/port/sfud_port.c` ）， `SFUD_W25Q16CV_DEVICE_INDEX` 与 `SFUD_GD25Q64B_DEVICE_INDEX` 这两个枚举定义了两个设备位于设备表中的索引，可以通过 `sfud_get_device_table()` 方法获取到设备表，再配合这个索引值来访问指定的设备。

#### 2.3.6 QSPI 模式

打开/关闭 `SFUD_USING_QSPI` 宏定义

开启后，SFUD 也将支持使用 QSPI 总线连接的 Flash。

### 2.4 移植说明

移植文件位于 `/sfud/port/sfud_port.c` ，文件中的 `sfud_err sfud_spi_port_init(sfud_flash *flash)` 方法是库提供的移植方法，在里面完成各个设备 SPI 读写驱动（必选）、重试次数（必选）、重试接口（可选）及 SPI 锁（可选）的配置。更加详细的移植内容，可以参考 demo 中的各个平台的移植文件。

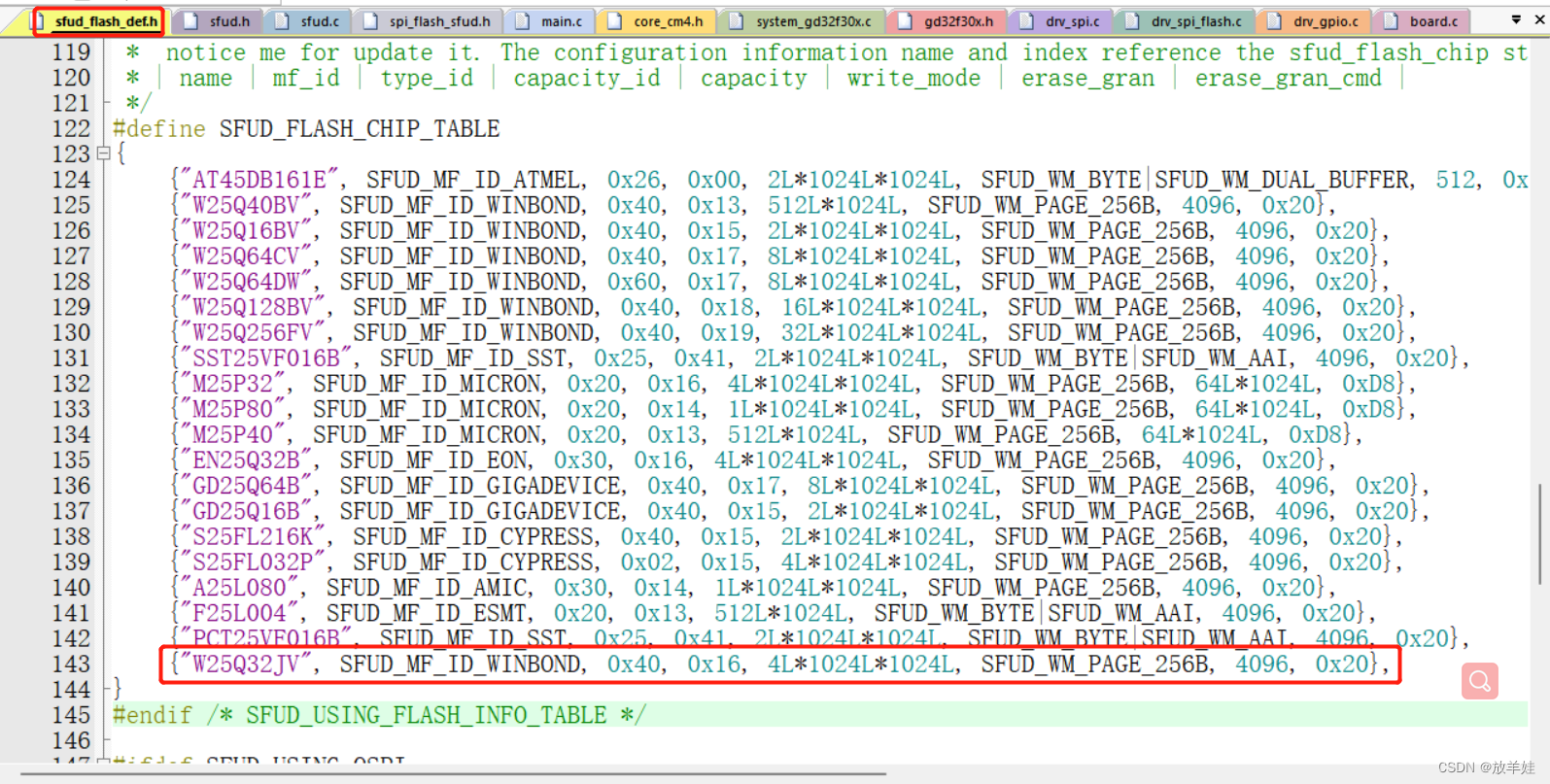

### 2.5 添加库目前不支持的 Flash

这里需要修改 `/sfud/inc/sfdu_flash_def.h` ，所有已经支持的 Flash 见 `SFUD_FLASH_CHIP_TABLE` 宏定义，需要提前准备的 Flash 参数内容分别为：| 名称 | 制造商 ID | 类型 ID | 容量 ID | 容量 | 写模式  | 擦除粒度（擦除的最小单位） | 擦除粒度对应的命令 | 。这里以添加 兆易创新 ( GigaDevice ) 的 `GD25Q64B` Flash 来举例。

此款 Flash 为兆易创新的早期生产的型号，所以不支持 SFDP 标准。首先需要下载其数据手册，找到 0x9F 命令返回的 3 种 ID， 这里需要最后面两字节 ID ，即 `type id` 及 `capacity id` 。 `GD25Q64B` 对应这两个 ID 分别为 `0x40` 及 `0x17` 。上面要求的其他 Flash 参数都可以在数据手册中找到，这里要重点说明下 **写模式** 这个参数，库本身提供的写模式共计有 4 种，详见文件顶部的 `sfud_write_mode` 枚举类型，同一款 Flash 可以同时支持多种写模式，视情况而定。对于 `GD25Q64B` 而言，其支持的写模式应该为 `SFUD_WM_PAGE_256B` ，即写 1-256 字节每页。结合上述 `GD25Q64B` 的 Flash 参数应如下：

```
    {"GD25Q64B", SFUD_MF_ID_GIGADEVICE, 0x40, 0x17, 8*1024*1024, SFUD_WM_PAGE_256B, 4096, 0x20},
```

再将其增加到 `SFUD_FLASH_CHIP_TABLE` 宏定义末尾，即可完成该库对 `GD25Q64B` 的支持。

### 2.6 Demo

目前已支持如下平台下的 Demo

|路径                             |平台描述|
|:-----                           |:----|
|[/demo/stm32f10x_non_os](https://github.com/armink/SFUD/tree/master/demo/stm32f10x_non_os) |STM32F10X 裸机平台|
|[/demo/stm32f2xx_rtt](https://github.com/armink/SFUD/tree/master/demo/stm32f2xx_rtt)  |STM32F2XX + [RT-Thread](http://www.rt-thread.org/) 操作系统平台|
|[/demo/stm32l475_non_os_qspi](https://github.com/armink/SFUD/tree/master/demo/stm32l475_non_os_qspi) |STM32L475 + QSPI 模式 裸机平台|

### 2.7 许可

采用 MIT 开源协议，细节请阅读项目中的 LICENSE 文件内容。

这里需要修改 `/sfud/inc/sfdu_flash_def.h` ，所有已经支持的 Flash 见 `SFUD_FLASH_CHIP_TABLE` 宏定义，需要提前准备的 Flash 参数内容分别为：| 名称 | 制造商 ID | 类型 ID | 容量 ID | 容量 | 写模式  | 擦除粒度（擦除的最小单位） | 擦除粒度对应的命令 | 。这里以添加 兆易创新 ( GigaDevice ) 的 `GD25Q64B` Flash 来举例。

此款 Flash 为兆易创新的早期生产的型号，所以不支持 SFDP 标准。首先需要下载其数据手册，找到 0x9F 命令返回的 3 种 ID， 这里需要最后面两字节 ID ，即 `type id` 及 `capacity id` 。 `GD25Q64B` 对应这两个 ID 分别为 `0x40` 及 `0x17` 。上面要求的其他 Flash 参数都可以在数据手册中找到，这里要重点说明下 **写模式** 这个参数，库本身提供的写模式共计有 4 种，详见文件顶部的 `sfud_write_mode` 枚举类型，同一款 Flash 可以同时支持多种写模式，视情况而定。对于 `GD25Q64B` 而言，其支持的写模式应该为 `SFUD_WM_PAGE_256B` ，即写 1-256 字节每页。结合上述 `GD25Q64B` 的 Flash 参数应如下：

```
    {"GD25Q64B", SFUD_MF_ID_GIGADEVICE, 0x40, 0x17, 8*1024*1024, SFUD_WM_PAGE_256B, 4096, 0x20},
```

再将其增加到 `SFUD_FLASH_CHIP_TABLE` 宏定义末尾，即可完成该库对 `GD25Q64B` 的支持。

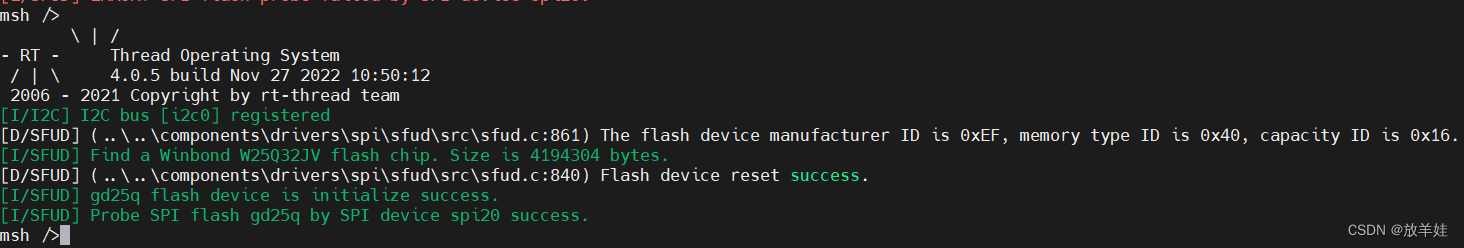

这样就初始化成功了：

但是SPI flash无法mount：

 参考连接：RT_thread挂载W25Q文件系统_冷月枫啊的博客-CSDN博客_将w25q抽象为块设备

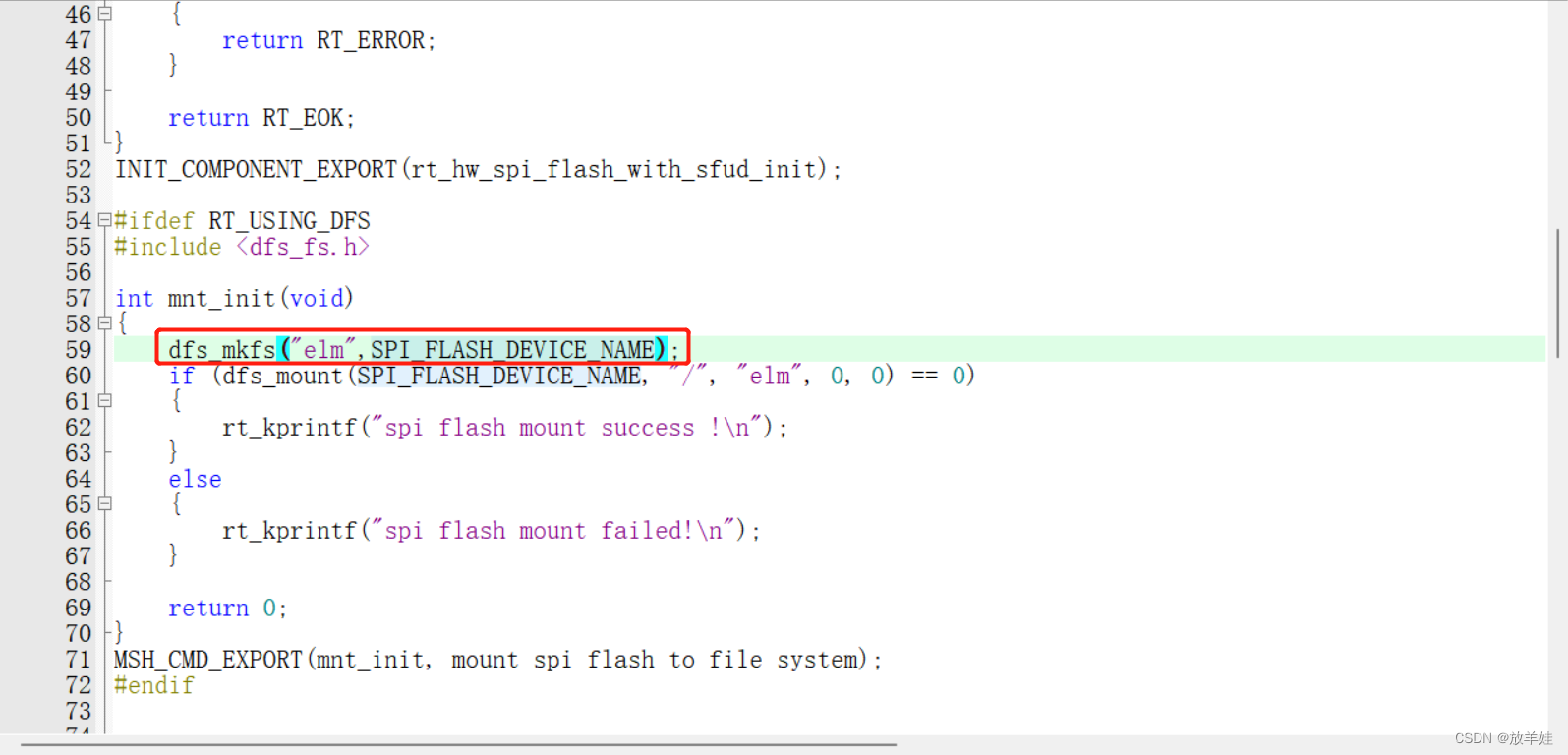

需要增加代码：

这样就可以了，代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
/*
 * Copyright (c) 2006-2021, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author       Notes
 * 2012-01-01     aozima       first implementation.
 * 2018-03-30     misonyo      porting to gd32f30x
 */
#include <board.h>
#include <rtthread.h>
#include <rtdevice.h>
#include "spi_flash.h"
#include "spi_flash_sfud.h"

#define SPI_BUS_NAME                "spi2"
#define SPI_DEVICE_NAME             "spi20"
#define SPI_FLASH_DEVICE_NAME       "gd25q"
#define GD25Q_SPI_CS_PIN             110          //PE3，在 drv_gpio.c 文件 pin_index pins[]中查到 PE3 编号为 2

static int rt_hw_gd25q40_init(void)
{
    rt_err_t res;
    static struct rt_spi_device spi_dev_gd25q;           /* SPI设备对象 */
    static rt_base_t gd25q_cs_pin;                       /* SPI设备CS片选引脚 */

    gd25q_cs_pin = GD25Q_SPI_CS_PIN;

    rt_pin_mode(GD25Q_SPI_CS_PIN, GPIO_MODE_OUT_PP);

    res = rt_spi_bus_attach_device(&spi_dev_gd25q, SPI_DEVICE_NAME, SPI_BUS_NAME, (void*)gd25q_cs_pin);
    if (res != RT_EOK)
    {
        rt_kprintf("rt_spi_bus_attach_device() run failed!n");
        return res;
    }

    return RT_EOK;
}
INIT_DEVICE_EXPORT(rt_hw_gd25q40_init);

static int rt_hw_spi_flash_with_sfud_init(void)
{
    if (RT_NULL == rt_sfud_flash_probe(SPI_FLASH_DEVICE_NAME, SPI_DEVICE_NAME))
    {
        return RT_ERROR;
    }

    return RT_EOK;
}
INIT_COMPONENT_EXPORT(rt_hw_spi_flash_with_sfud_init);

#ifdef RT_USING_DFS
#include <dfs_fs.h>

int mnt_init(void)
{
    dfs_mkfs("elm",SPI_FLASH_DEVICE_NAME);
    if (dfs_mount(SPI_FLASH_DEVICE_NAME, "/", "elm", 0, 0) == 0)
    {
        rt_kprintf("spi flash mount success !n");
    }
    else
    {
        rt_kprintf("spi flash mount failed!n");
    }

    return 0;
}
MSH_CMD_EXPORT(mnt_init, mount spi flash to file system);
#endif


/*
 * 程序清单：这是一个 SPI 设备使用例程
 * 例程导出了 spi_w25q_sample 命令到控制终端
 * 命令调用格式：spi_w25q_sample spi10
 * 命令解释：命令第二个参数是要使用的SPI设备名称，为空则使用默认的SPI设备
 * 程序功能：通过SPI设备读取 w25q 的 ID 数据
*/

#include <rtthread.h>
#include <rtdevice.h>

#define W25Q_SPI_DEVICE_NAME     "qspi10"

static void spi_w25q_sample(int argc, char *argv[])
{
    struct rt_spi_device *spi_dev_w25q;
    char name[RT_NAME_MAX];
    rt_uint8_t w25x_read_id = 0x90;
    rt_uint8_t id[5] = {0};

    if (argc == 2)
    {
        rt_strncpy(name, argv[1], RT_NAME_MAX);
    }
    else
    {
        rt_strncpy(name, W25Q_SPI_DEVICE_NAME, RT_NAME_MAX);
    }

    /* 查找 spi 设备获取设备句柄 */
    spi_dev_w25q = (struct rt_spi_device *)rt_device_find(name);
    if (!spi_dev_w25q)
    {
        rt_kprintf("spi sample run failed! can't find %s device!n", name);
    }
    else
    {
//        { /* 配置SPI*/
//            struct rt_spi_configuration cfg;
//            cfg.data_width = 8;
//            cfg.mode = RT_SPI_MASTER | RT_SPI_MODE_3 | RT_SPI_MSB;
//            cfg.max_hz = 5 * 1000 *1000;                           /* 20M */
//            rt_spi_configure(spi_dev_w25q, &cfg);
//        }

        /* 方式1：使用 rt_spi_send_then_recv()发送命令读取ID */
        rt_spi_send_then_recv(spi_dev_w25q, &w25x_read_id, 1, id, 5);
        rt_kprintf("use rt_spi_send_then_recv() read w25q ID is:%x%xn", id[3], id[4]);

        /* 方式2：使用 rt_spi_transfer_message()发送命令读取ID */
        struct rt_spi_message msg1, msg2;

        msg1.send_buf   = &w25x_read_id;
        msg1.recv_buf   = RT_NULL;
        msg1.length     = 1;
        msg1.cs_take    = 1;
        msg1.cs_release = 0;
        msg1.next       = &msg2;

        msg2.send_buf   = RT_NULL;
        msg2.recv_buf   = id;
        msg2.length     = 5;
        msg2.cs_take    = 0;
        msg2.cs_release = 1;
        msg2.next       = RT_NULL;

        rt_spi_transfer_message(spi_dev_w25q, &msg1);
        rt_kprintf("use rt_spi_transfer_message() read w25q ID is:%x%xn", id[3], id[4]);

    }
}
/* 导出到 msh 命令列表中 */
MSH_CMD_EXPORT(spi_w25q_sample, spi w25q sample);

最后

以上就是潇洒小兔子最近收集整理的关于rt-thread通过spi连接W25Q32后无法读取ID的全部内容，更多相关rt-thread通过spi连接W25Q32后无法读取ID内容请搜索靠谱客的其他文章。
