我是靠谱客的博主虚拟唇彩，这篇文章主要介绍xilinx ODDR IDDR IDELAYE ODELAYE IBUFDS、IBUFGDS和OBUFDS，现在分享给大家，希望可以做个参考。

参考博客：

https://blog.csdn.net/q774318039a/article/details/88910399

https://blog.csdn.net/XiaoQingCaiGeGe/article/details/85255337?depth_1-

https://blog.csdn.net/XiaoQingCaiGeGe/article/details/85255386?depth_1-

https://blog.csdn.net/crazy_night/article/details/42639965

IBUFDS：差分转单端
OBUFDS：单端转差分

IBUFDS、IBUFGDS和OBUFDS都是差分信号缓冲器，用于不同电平接口之间的缓冲和转换。IBUFDS 是差分输入的时候用，OBUFDS是差分输出的时候用，而IBUFGDS则是时钟信号专用的输入缓冲器。

IDDR：单端转双沿数据
ODDR：双沿数据转单端数据
注意：ODDR与IDDR工作有一个复位时间，大概110-120ns之间
IDDR是上升沿采一次数据，下降沿采一次数据，形成的双路数据在下一个时钟沿输出

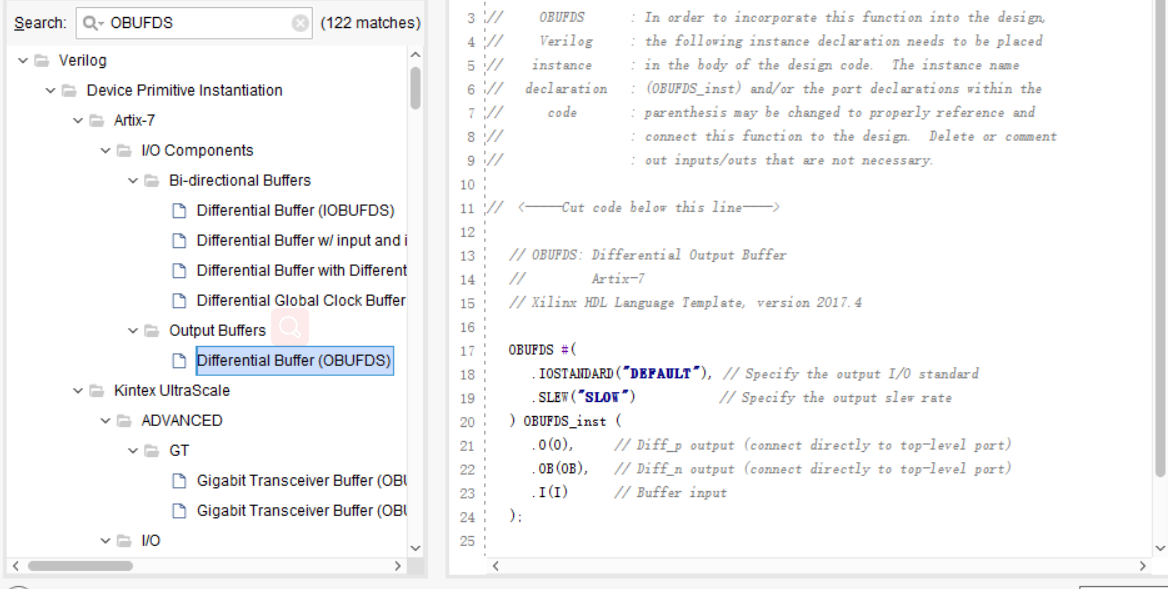

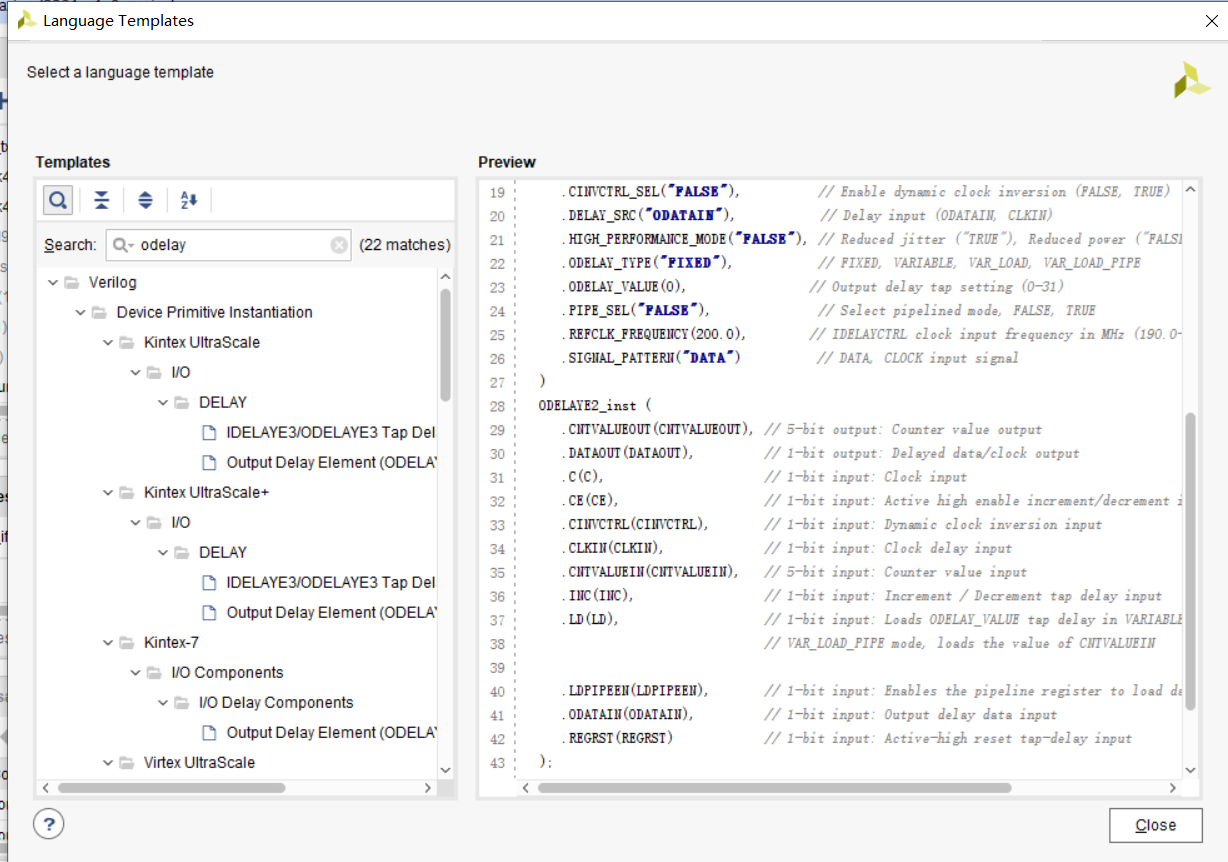

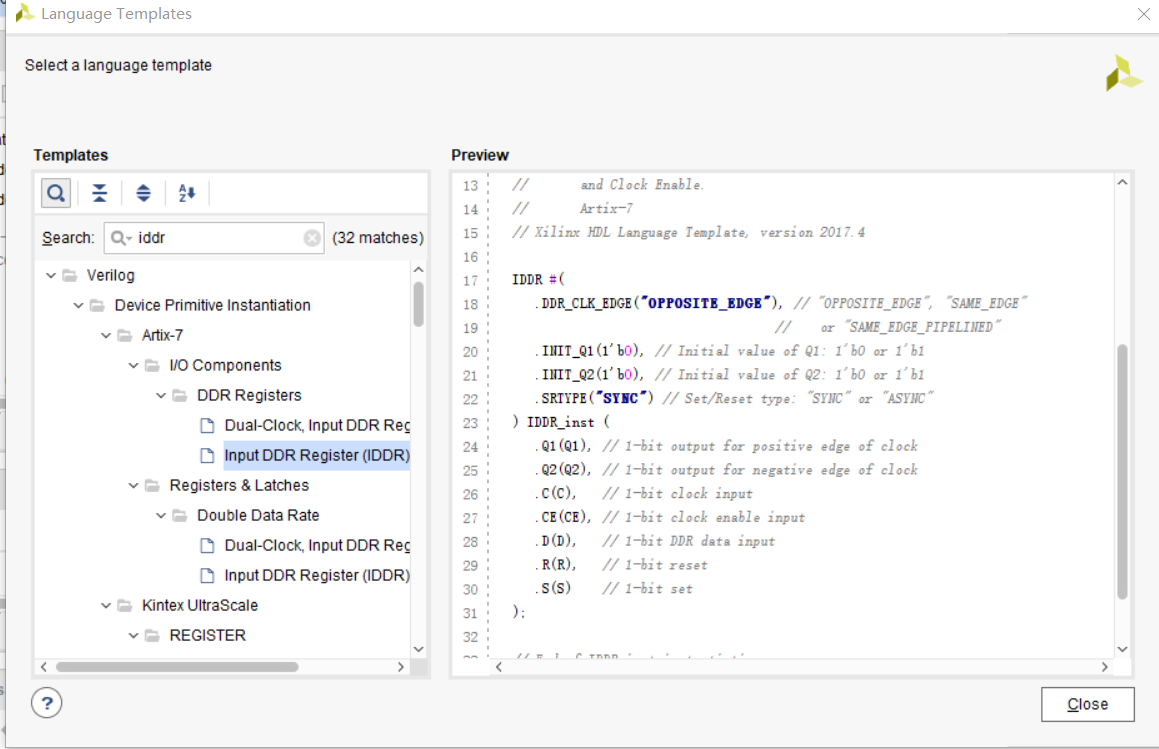

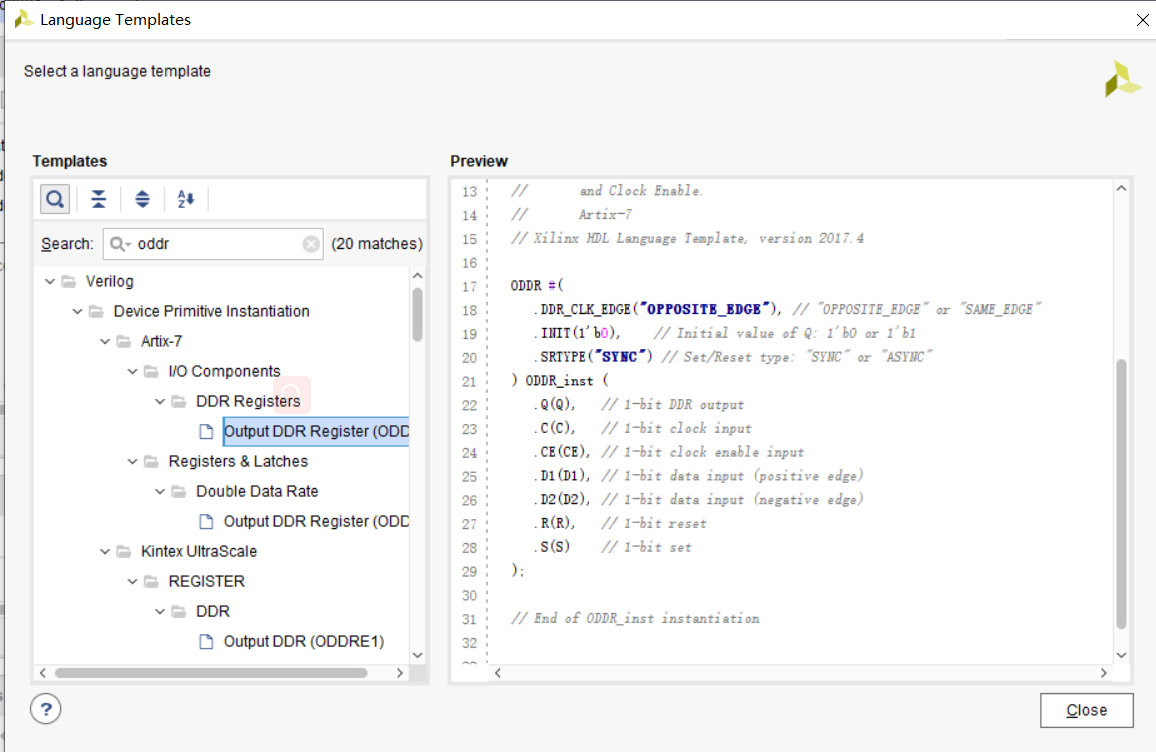

查看可以例化的模板：tools>language template

复制代码

1
2
3
4
5
6
7
8
9
ODDR #(.DDR_CLK_EDGE ("SAME_EDGE")) i_tx_data_oddr (
    .CE (1'b1),
    .R (1'b0),
    .S (1'b0),
    .C (tx_clk),
    .D1 (tx_data_n),
    .D2 (tx_data_p),
    .Q (tx_data_oddr_s));
  end

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
ODELAYE2 #(
    .CINVCTRL_SEL ("FALSE"),
    .DELAY_SRC ("ODATAIN"),
    .HIGH_PERFORMANCE_MODE ("FALSE"),
    .ODELAY_TYPE ("VAR_LOAD"),
    .ODELAY_VALUE (0),
    .REFCLK_FREQUENCY (200.0),
    .PIPE_SEL ("FALSE"),
    .SIGNAL_PATTERN ("DATA"))
  i_tx_data_odelay (
    .CE (1'b0),
    .CLKIN (1'b0),
    .INC (1'b0),
    .LDPIPEEN (1'b0),
    .CINVCTRL (1'b0),
    .REGRST (1'b0),
    .C (up_clk),
    .ODATAIN (tx_data_oddr_s),
    .DATAOUT (tx_data_odelay_s),
    .LD (up_dld),
    .CNTVALUEIN (up_dwdata),
    .CNTVALUEOUT (up_drdata));

复制代码

1
2
3
4
5
6
7
8
9
10
  //coms
OBUF i_tx_data_obuf (
    .I (tx_data_odelay_s),
    .O (tx_data_out_p));

//差分 lvds
  OBUFDS i_tx_data_obuf (
    .I (tx_data_odelay_s),
    .O (tx_data_out_p),
    .OB (tx_data_out_n));
