概述

本人在使用kc705调试千兆网口时，总结的一些关于千兆的经验。

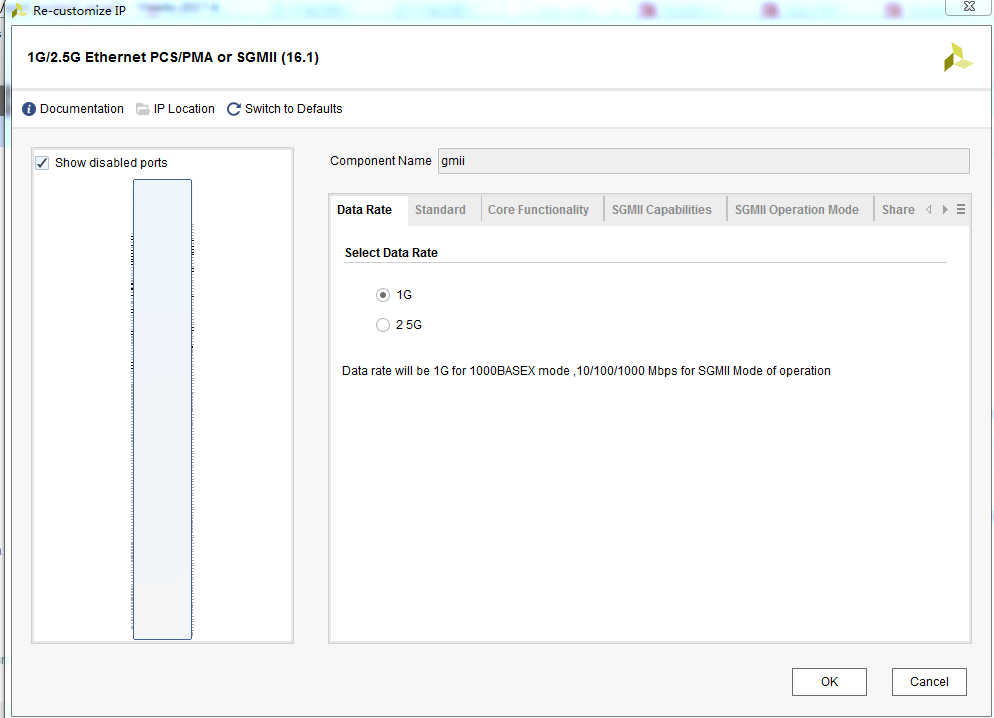

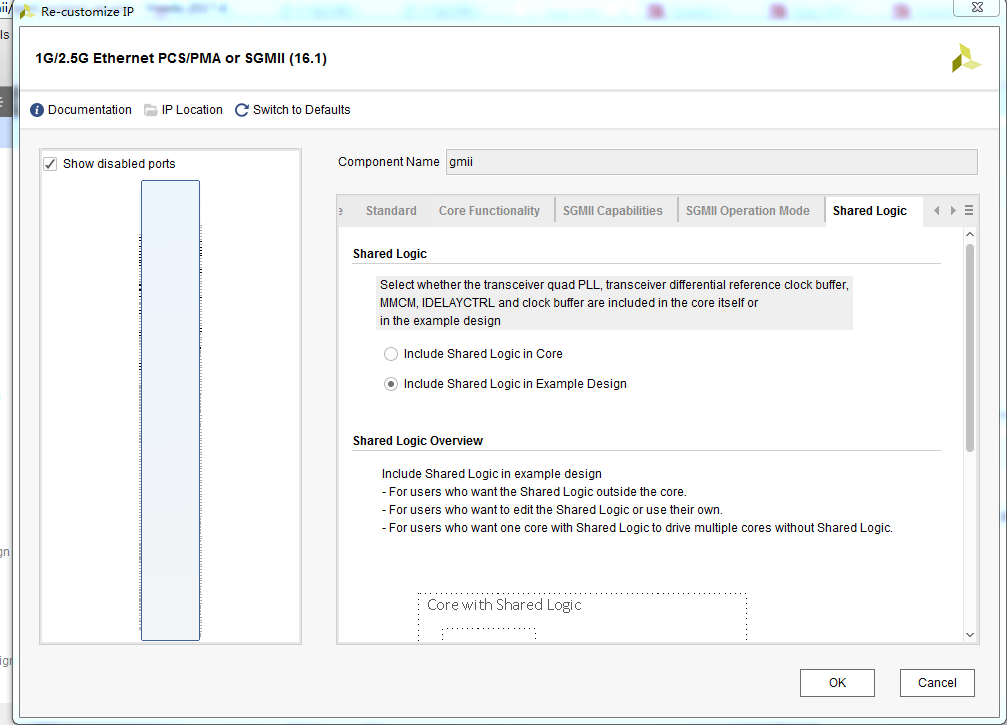

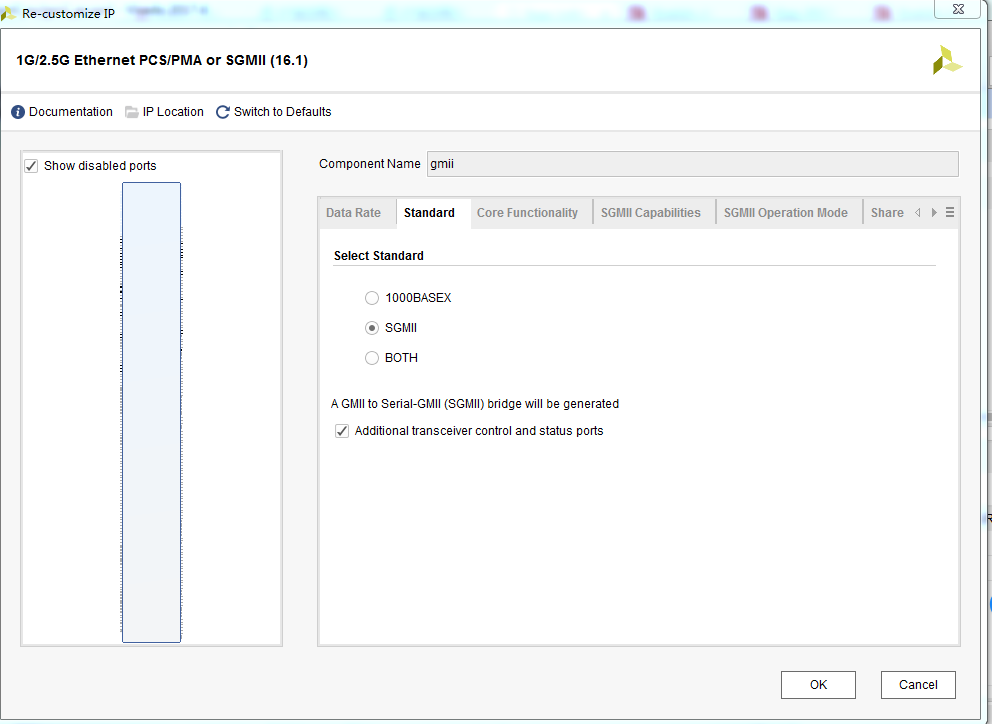

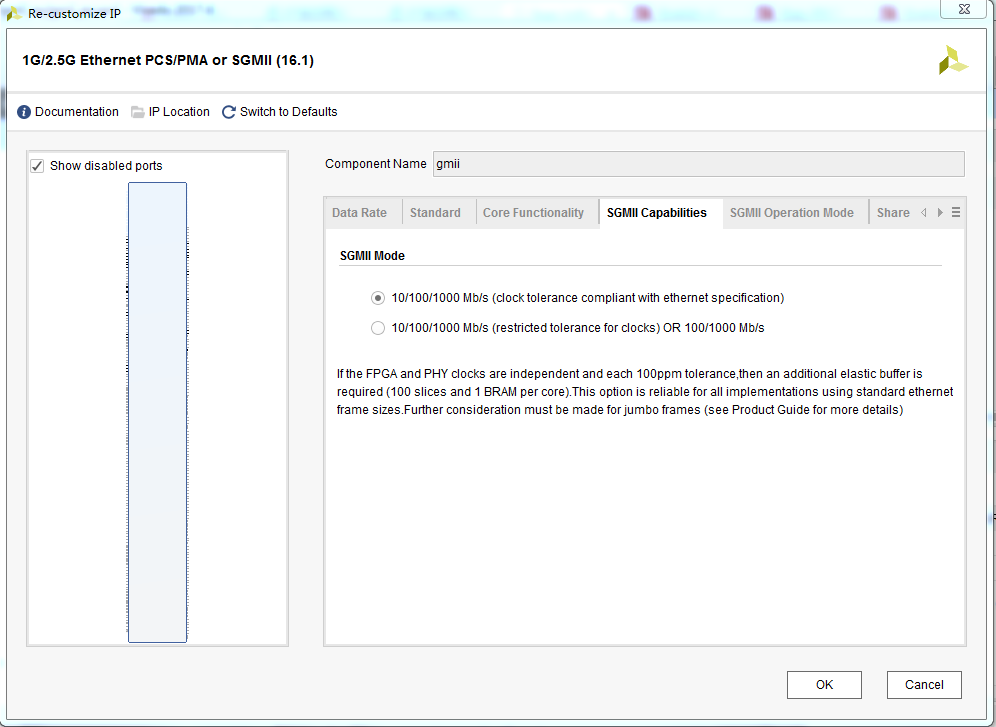

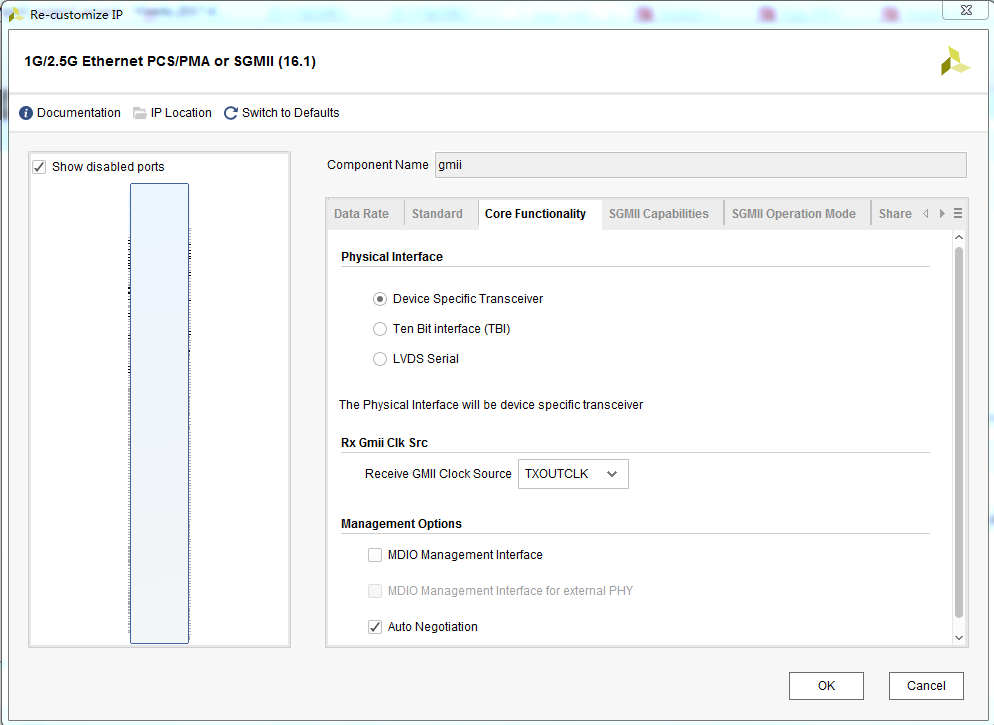

1、在vivado2018.2中调用1g/2.5g pcs/pma or sgmii ethernet IP核,ip核设置如下：
1 在这里插入图片描述
2
3
4
5
以上是ip核设置流程，我是根据自己的需求设置，具体的设置选项可以参考手册。
选择使用example design 设计分配好时钟和复位信号。
2、查看手册将配置寄存器设置好，比如configuration_vector等信号
3、当给txn、rxn等四个信号分配引脚后，可不用给gtx收发器分配bank。
4、切记一定要给phy_reset分配引脚，系统复位信号是高电平有效，该信号为输出信号，低电平有效，所以在顶层文件设置成“phy_reset=~sys_reset”该复位信号是如果不分配的话，千兆网口将不能使用。
本人在KC705已上板试过，。
关于千兆网口的ip核设置，寄存器设置等更多使用细节，本人会在之后增加。
