概述
关于PHY芯片
正点原子达芬奇PHY芯片的型号位RTL8211FD。
PHY芯片基本功能视频中总结了4点：

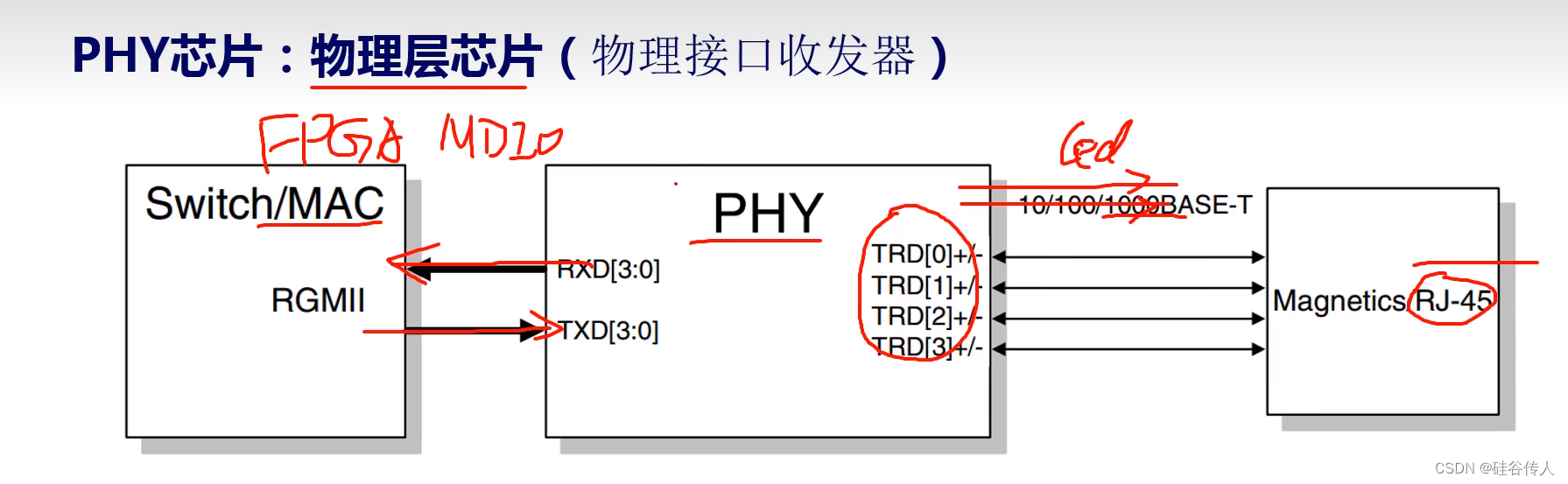

1·fpga发送的数字信号由PHY芯片转换为模拟差分信号给RJ-45接口传输，RJ-45的差分模拟信号也是经由PHY芯片转换为数字信号给FPGA。
2·以太网接口旁还有LED灯指示，由PHY芯片驱动。
3·自协商速率，在千兆网学习1讲过。
4·FPGA可通过MDIO配置PHY,或者读取PHY配置信息，状态等，比如通信速率。
阅读芯片手册
这个手册讲了4种型号，多出来的“I”代表工业级，“D”代表了电源的不同。
TXCTL,RXCTL表示数据什么时候有效。
类似于iic,fpga连接多个PHY芯片通过此引脚写地址找到需要的PHY器件 。
视频随后介绍了三个重要寄存器和寄存器中重要的位，较为简单，不记录。
PHYAD0上拉，PHYAD1和PHYAD2下拉，可见该PHY芯片地址为001。
RXDLY，TXDLY接上拉，接收发送端的时钟数据都有一个2ns的延迟。
