ODDR2原语使用方法

前言

写出这篇博客是因为在spartan6使用中，发现PLL产生的时钟不能直接接在通用I/O管脚上，两者之间通常会加上ODDR2缓冲来实现连接。

ODDR2模块

通过查看spartan6 selectio可知道ODDR2原语使用规则，其输入输出端口如下：

其引脚定义如下：
① D0、D1 : 输入数据；
② C0、C1 :输入时钟，C1是相对于C0的180°反相；
③ CE: 时钟使能，高电平有效；
④ R : 复位，通常设置1’b0；
⑤ S : 通常设置1’b0,R S不能同时为高；
⑥ Q : 数据输出；

模块调用

原语调用方式可以从ISE language templates中获取到：
ODDR2 #(
.DDR_ALIGNMENT(“NONE”), // Sets output alignment to “NONE”, “C0” or “C1”
.INIT(1’b0), // Sets initial state of the Q output to 1’b0 or 1’b1
.SRTYPE(“SYNC”) // Specifies “SYNC” or “ASYNC” set/reset
) ODDR2_inst (
.Q(Q), // 1-bit DDR output data
.C0(C0), // 1-bit clock input
.C1(C1), // 1-bit clock input
.CE(CE), // 1-bit clock enable input
.D0(D0), // 1-bit data input (associated with C0)
.D1(D1), // 1-bit data input (associated with C1)
.R®, // 1-bit reset input
.S(S) // 1-bit set input
);
由上知参数设置有三项：
1、DDR_ALIGNMENT，设置对齐方式，ODDR2包括三种工作模式，这主要是根据对齐方式划分的。

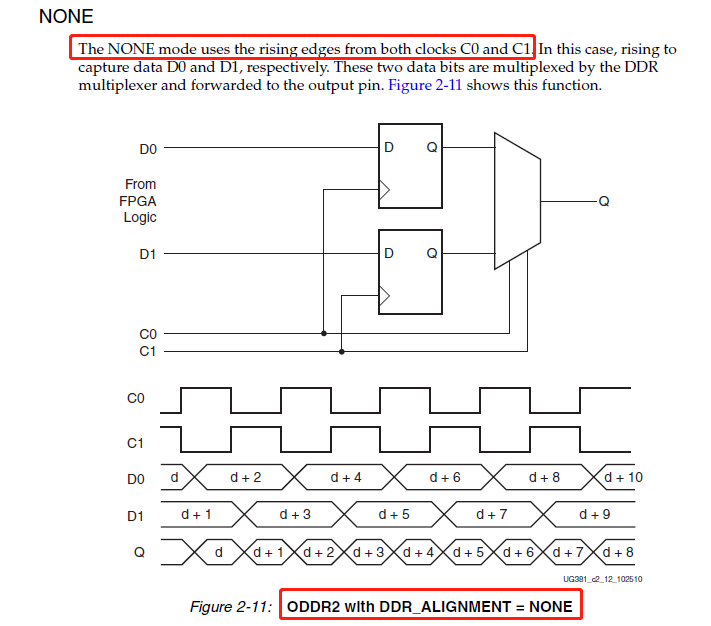

①、NONE:两路数据D0、D1输入分别以C0、C1时钟作为参考时钟捕获数据。

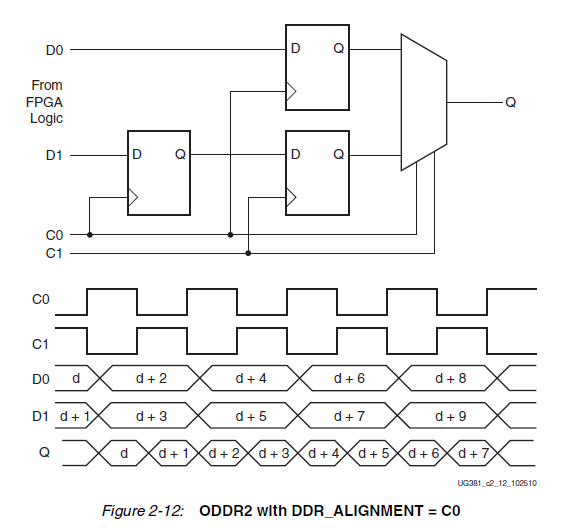

②、C0：两路数据D0、D1输入分别以C0时钟作为参考时钟捕获数据，即两路数据对齐到C0时钟。

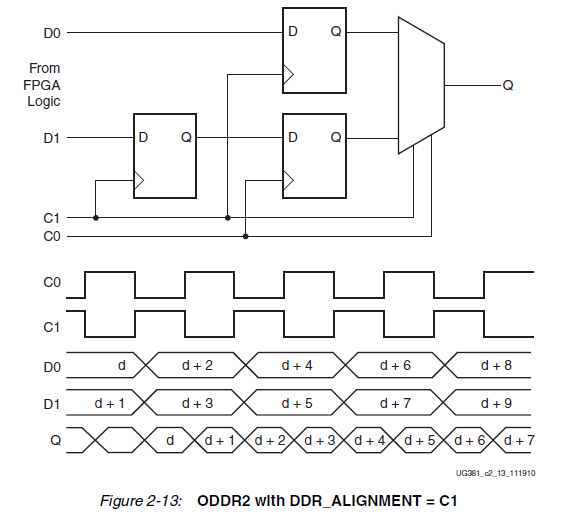

③、C1：两路数据D0、D1输入分别以C1时钟作为参考时钟捕获数据，即两路数据对齐到C1时钟。

2、INIT：设置输出信号初始状态
3、SRTYPE：设置输出信号是否同步

test

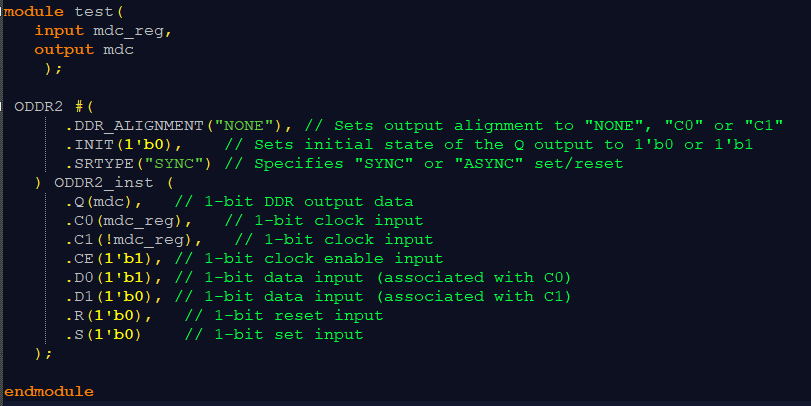

时钟通过ODDR输出到外部IO，ODDR2调用如下

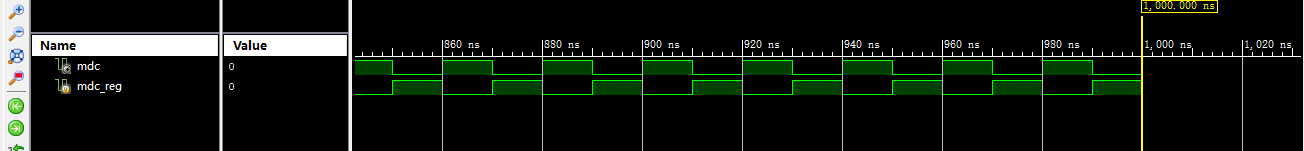

测试输入输出关系如下图：

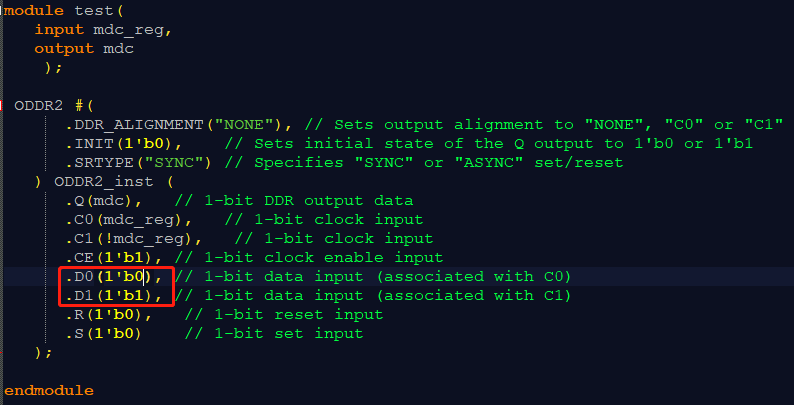

更换数据，相当于延时半个clk周期

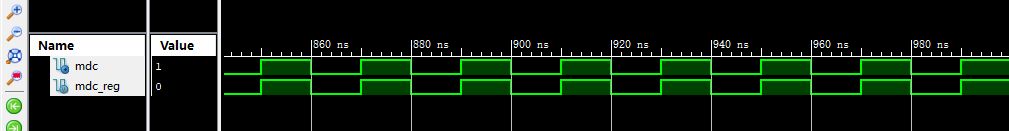

测试输入输出关系如下图：
