Linux系统时间不准问题分析

CPU：PowerPC P1020RDB-PC

OS： Linux-2.6.35



问题：系统跑一段时间后，执行date和hwclock分别获取系统时钟和rtc时钟，出现差异，

差异为sysclk时间比rtc每分钟慢0.6秒。误差是比较大了。



一、问题分析

1.      转换误差

2.      时钟不稳定

3.      时钟频率不对



二、结构分析

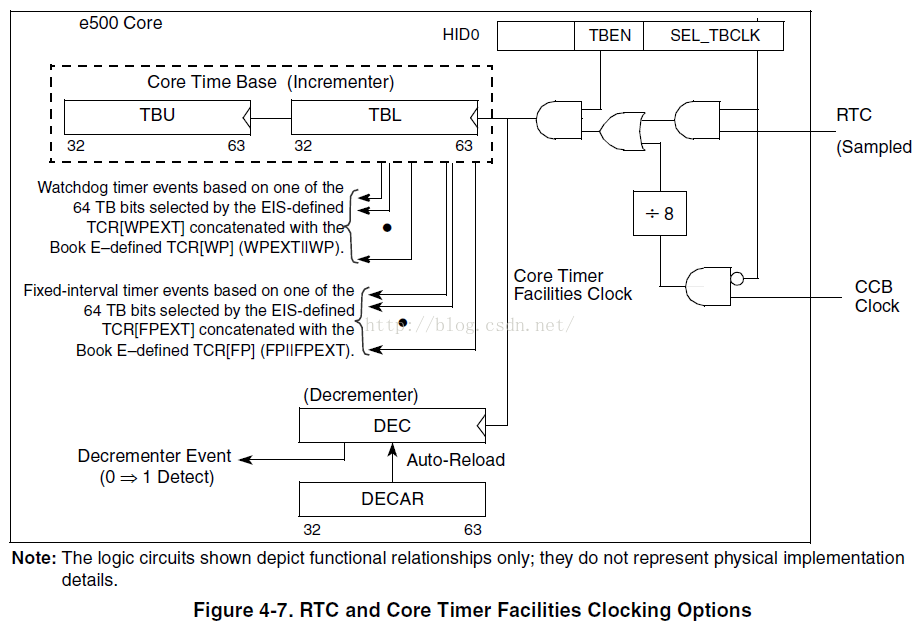

下面是CPU内部的核心时钟组成

如上，Core Time Base（TBU+TBL）是一个时钟计数器，里面存放的cycles随着CCB Clock分频出来的时钟一直递增，cycles = 系统时间*HZ。

DEC 作为时钟事件的中断触发，按照时钟频率递减，减到0后产生Decrementer Event事件，可以在中断触发时由程序写入初始值，也可以设置为Auto-Reload DECAR的值。这一块还没具体分析有什么用。

上图中的RTC并没有使用。



当前系统参数

外部时钟        =  66.0M

CCB Clock        =  400M

SYSCLK          =  800M

从CCB 8分频出来给Core Time Base和 DEC 的时钟为 50M





接下来来看一下Linux系统内时间管理的内容

 clock source用于为linux内核提供一个时间基线，实际上就是一个时间相关的结构体，如果你用linux的date命令获取当前时间，内核会读取当前的clock source，转换并返回合适的时间单位给用户空间。在硬件层，它通常实现为一个由固定时钟频率驱动的计数器（上面的TimeBase），计数器只能单调地增加，直到溢出为止。系统启动时，内核通过硬件RTC获得当前时间，并设置到计数器内，在这以后，内核通过选定的时钟源更新实时时间信息（墙上时间），而不再读取RTC的时间。

clock source可以有多个，系统启动时会检查所有clocksource，然后将精度最好的时钟源设为当前时钟源。每个时钟源的精度由驱动它的时钟频率决定，可以用如下命令查看clock source：

[root@t:home]#cat/sys/devices/system/clocksource/clocksource0/available_clocksource

timebase

[root@t:home]#cat/sys/devices/system/clocksource/clocksource0/current_clocksource

timebase

看一下我们系统中timebase时钟源的定义 time.c (arch/powerpc/kernel)

static struct clocksource clocksource_timebase = {

         .name         = "timebase",

         .rating      = 400,

         .flags        = CLOCK_SOURCE_IS_CONTINUOUS,

         .mask         = CLOCKSOURCE_MASK(64),

         .shift        = 22,

         .mult         = 0,        /*To be filled in */

         .read         = timebase_read,

};

.read = timebase_read，该函数就是读取TB的计数值

timebase_read是通过汇编来实现的。

static cycle_t timebase_read(structclocksource *cs)

{

         return(cycle_t)get_tb();

}

static inline u64 get_tb(void)

{

         returnmftb();

}

#define mftbu()                  ({unsigned long rval;

                            asm volatile("mftbu %0" :"=r" (rval)); rval;})



三、具体分析

1.转换误差

现在我们可以获取到cycles的计数值，也知道了HZ=50M，那么根据公式很容易就得到系统时间了。

times_elapse= cycles_interval / frequency

但是，因为内核中使用除法不太方便，所以将这个公式转换成了乘法与移位操作

times_elapse = cycles_interval * mult >> shift

关于这个转换有个专门的内核函数，可以由frequency和精度值计算出mult和shift

后面再贴。

从上面clocksource_timebase的定义已经看到shift=22， mult=0(后续计算) 了，看一下mult的计算。

在clocksource_init 函数中找到mult的初始化

clock->mult= clocksource_hz2mult(tb_ticks_per_sec,clock->shift);

打印出来这个值为clock->mult =83886080

现在shift和mult的值都有了，那我们来验证一下转换的误差

就以times_elapse = 1s为例，则cycles_interval = frequency = 50000000

按照公式：

times_elapse = cycles_interval * mult >> shift

>>> (50000000*83886080)>>22

1000000000L = 1s

由此可见，将除法转换成乘法并未带来误差。



2.时钟频率不对



前面的计算都是按照CCB Clock 8分频50M来计算，但是这个50M是否准确？

那就看看这个50M到底从哪来的

time_init (/arch/powerpc/kernel/time.c)

-->ppc_md.calibrate_decr();  == generic_calibrate_decr(void)

-->get_freq("timebase-frequency",1, &ppc_tb_freq)

此处获取到的ppc_tb_freq = 50M

get_freq是从设备树中读取的，但实际的设备树中并没有timebase-frequency这个选项

最终找到uboot中 fdt.c (arch/powerpc/cpu/mpc85xx)

void ft_cpu_setup(void *blob, bd_t *bd)

{

         do_fixup_by_prop_u32(blob,"device_type", "cpu", 4,

                   "timebase-frequency",get_tbclk(), 1);

}

由do_fixup_by_prop_u32将get_tbclk()的值填入"timebase-frequency"，原来是uboot创建了这个选项，继续查找50M的来历，看看get_tbclk函数

à

#ifndef CONFIG_SYS_FSL_TBCLK_DIV

#define CONFIG_SYS_FSL_TBCLK_DIV 8

#endif

unsigned long get_tbclk(void)

{

     unsigned long tbclk_div = CONFIG_SYS_FSL_TBCLK_DIV;



     return (gd->bus_clk + (tbclk_div >> 1)) / tbclk_div;

}

àget_clocks

     gd->bus_clk = sys_info.freqSystemBus;

     àget_sys_info

              unsigned long sysclk = CONFIG_SYS_CLK_FREQ;

     sysInfo->freqSystemBus= sysclk;

     sysInfo->freqSystemBus *= (in_be32(&gur->rcwsr[0]) >>25) & 0x1f;



上面代码可以看出get_tbclk()的原始值是从CONFIG_SYS_CLK_FREQ得来的

cpu_p1020.h(include/configs)中的定义

#define CONFIG_SYS_CLK_FREQ     66666666

而实际上外部时钟是66.0M，原来是配置文件指定错了。





系统实际参数

外部时钟        =  66.0M

CCB Clock        =  396M

SYSCLK          =  792M

DDR                   =  396M

ppc_tb_freq    =  49500000

clock->mult     =  84733414

clock->shift       =  22



重新计算一下转换误差：

times_elapse = cycles_interval * mult >> shift

>>> (49500000*84733414)>>22

999999998L

误差为每秒2ns，已经很小了





附：内核中由除法转换成乘法的函数 clocksource.c(kernel/time)

/**
 *clocks_calc_mult_shift - calculate mult/shift factors for scaled math of clocks
 *@mult:        pointer to mult variable
 *@shift:        pointer to shift variable
 *@from:        frequency to convert from
 *@to:             frequency to convert to
 *@minsec:   guaranteed runtime conversionrange in seconds
 *
 *The function evaluates the shift/mult pair for the scaled math
 *operations of clocksources and clockevents.
 *
 *@to and @from are frequency values in HZ. For clock sources @to is
 *NSEC_PER_SEC == 1GHz and @from is the counter frequency. For clock
 *event @to is the counter frequency and @from is NSEC_PER_SEC.
 *
 *The @minsec conversion range argument controls the time frame in
 *seconds which must be covered by the runtime conversion with the
 *calculated mult and shift factors. This guarantees that no 64bit
 *overflow happens when the input value of the conversion is
 *multiplied with the calculated mult factor. Larger ranges may
 *reduce the conversion accuracy by chosing smaller mult and shift
 *factors.
 */
void
clocks_calc_mult_shift(u32 *mult, u32*shift, u32 from, u32 to, u32 minsec)
{
         u64tmp;
         u32sft, sftacc= 32;

         /*
          * Calculate the shift factor which is limitingthe conversion
          * range:
          */
         tmp= ((u64)minsec * from) >> 32;
         while(tmp) {
                   tmp>>=1;
                   sftacc--;
         }

         /*
          * Find the conversion shift/mult pair whichhas the best
          * accuracy and fits the maxsec conversionrange:
          */
         for(sft = 32; sft > 0; sft--) {
                   tmp= (u64) to << sft;
                   do_div(tmp,from);
                   if((tmp >> sftacc) == 0)
                            break;
         }
         *mult= tmp;
         *shift= sft;
}



使用举例：

#include<stdio.h>
#include<stdlib.h>

typedef unsigned int u32;
typedef unsigned long long u64;

#define NSEC_PER_SEC 1000000000L

void
clocks_calc_mult_shift(u32 *mult, u32*shift, u32 from, u32 to, u32 maxsec)
{
   u64 tmp;
   u32 sft, sftacc= 32;

   /*
    * * Calculate the shift factor which is limiting the conversion
    * * range:
    * */
   tmp = ((u64)maxsec * from) >> 32;
   while (tmp) {
           tmp >>=1;
           sftacc--;
       }

   /*
    * * Find the conversion shift/mult pair which has the best
    * * accuracy and fits the maxsec conversion range:
    * */
   for (sft = 32; sft > 0; sft--) {
           tmp = (u64) to << sft;
           tmp += from / 2;
           //do_div(tmp, from);
           tmp = tmp/from;
           if ((tmp >> sftacc) == 0)
                break;
       }
   *mult = tmp;
   *shift = sft;
}
int main()
{

   u32 tsc_mult;
   u32 tsc_shift ;


   u32 tsc_frequency = 2127727000/1000; //TSC frequency(KHz)
   clocks_calc_mult_shift(&tsc_mult,&tsc_shift,tsc_frequency,NSEC_PER_SEC/1000,600*1000);//NSEC_PER_SEC/1000是因为TSC的注册是clocksource_register_khz

   fprintf(stderr,"mult = %d shift = %dn",tsc_mult,tsc_shift);
   return 0;
}







http://blog.chinaunix.net/uid-24774106-id-3909829.html
