概述

Linux时间子系统 clocksource

原文地址：https://www.cnblogs.com/alantu2018/p/8448313.html

一、前言

和洋葱一样，软件也是有层次的，内核往往需要对形形色色的某类型的驱动进行抽象，屏蔽掉其具体的特质，获取该类驱动共同的逻辑，而又根据这些逻辑撰写该类驱动的抽象层。嵌入式系统总是会提供timer的硬件block，软件需要对timer硬件提供的功能进行抽象：linux kernel将timer类型的硬件抽象成两个组件，一是free running的counter，另外一个是指定的counter值上产生中断的能力。本文主要描述第一个组件，在内核中被称作clock source。

二、什么是clocksource？

1、基础概念

我们先回到一个基础的问题上来：什么是时间？时间其实可以抽象成一条直线，没有起点，也没有终点（所以我们叫它timeline）。我们可以以一定的刻度来划分这条直线，例如以1秒的间隔。这样还不行，还需要一个参考点，例如在耶稣诞辰的时间定位0点。OK，大家终于可以时间的定义上统一了，例如我可以和wowo同学约定在68365287秒的时间一起去吃饭，恩，看起来不是那么方便，还是可以对以秒计算的时间进行grouping，因此有了年、月、日、时、分这些概念。

对于内核，它的timeline是怎样的呢？首先时间不是一条直线，因为硬件的计数不可能是无限制的，我们总是使用有限的bit数目的硬件来计数，因此，对于内核（更准确的说对于计算机系统），其时间更像是一个不断重复的线段，最终也是形成一个没有起点也没有终点的timeline。此外，和人不同的是，机器不喜欢grouping，它们更喜欢用一个绝对的数字来标识当前的时间（当然，机器是为人服务的，最终会在人机界面的部分转换成年、月、日、时、分、秒这样的格式）。

2、内核数据结构

所谓clock source就是用来抽象一个在指定输入频率的clock下工作的一个counter。输入频率可以确定以什么样的精度来划分timeline（假设输入counter的频率是1GHz，那么一个cycle就是1ns，也就是说timeline是用1ns来划分的，最大的精度就是1ns），counter的bit数确定了组成timeline上的“线段”的长度。内核中的struct clocksource 定义如下：

struct clocksource {
    cycle_t (*read)(struct clocksource *cs);－－－－－－－－－－－－－－－－－（1）
    cycle_t cycle_last;
    cycle_t mask;
    u32 mult;
    u32 shift;
    u64 max_idle_ns;
    u32 maxadj;

    const char *name;－－－－－－－－－－－－－－－－－－－－－－－－－－（2）
    struct list_head list;
    int rating;
    int (*enable)(struct clocksource *cs);
    void (*disable)(struct clocksource *cs);
    unsigned long flags;
    void (*suspend)(struct clocksource *cs);
    void (*resume)(struct clocksource *cs);

#ifdef CONFIG_CLOCKSOURCE_WATCHDOG－－－－－－－－－－－－－－－（3）
    struct list_head wd_list;
    cycle_t cs_last;
    cycle_t wd_last;
#endif
    struct module *owner;
} ____cacheline_aligned;

struct clocksource的成员分成3组，我们分别介绍：

（1）这部分的代码是和计时有关的，kernel会频繁的访问这些数据结构，因此最好把它们放到一个cacheline中，struct clocksource这个数据结构有cacheline aligned的属性，任何定义的变量都是对齐到cacheline的，而这些计时相关的成员被放到clocksource数据结构的前面就是为了提高cache hit。一旦访问了read成员，随后的几个成员也就被加载到cacheline中，从而提高的性能。对于clock source抽象的counter而言，其counter value都是针对clock计数的，具体一个clock有多少个纳秒是和输入频率相关的。

通过read获取当前的counter value，这个计数值是基于cycle的。不过，对于用户和其他driver而言，cycle数据是没有意义的，最好统一使用纳秒这样的单位，因此在struct clocksource中就有了mult和shift这两个成员了。我们先看看如何将A个cycles数转换成纳秒，具体公式如下：

转换后的纳秒数目 = (A / F) x NSEC_PER_SEC

这样的转换公式需要除法，绝大部分的CPU都有乘法器，但是有些处理器是不支持除法，当然，对于不支持硬件除法器的CPU上，toolchain中会提供除法的代码库，虽然我们无法将除法操作的代码编译成一条除法的汇编指令，但是也可以用代码库中的其他运算来取代除法。这样做的坏处就是性能会受影响（想到这里的代码会被内核其他模块反复调用，你是不是很心疼那些CPU的MIPS？）。肿么办？要知道，linux kernel的目标是星辰大海，它是打算服务多种CPU体系结构，并且要有优秀性能表现的。把1/F变成浮点数，这样就可以去掉除法了，但是又引入了浮点运算，kernel是不建议使用浮点运算的（为何如此建议，你有考虑过吗？请把答案寄到蜗窝科技大厦，可以赢取内核之旅门票一张，呵呵～～～）。解决方案很简单，使用移位操作，具体可以参考clocksource_cyc2ns的操作：

static inline s64 clocksource_cyc2ns(cycle_t cycles, u32 mult, u32 shift)
{
return ((u64) cycles * mult) >> shift;
}

也就是说，通过clock source的read函数获取了cycle数目，乘以mult这个因子然后右移shift个bit就可以得到纳秒数。这样的操作虽然性能比较好，但是损失了精度，还是那句话，设计是平衡的艺术，看你自己的取舍。其他的成员我们会在后面的代码分析中给出解释。

（2）这段的代码访问没有那么频繁，主要是和一些系统操作相关。例如list成员。系统将所有已经注册clocksource挂在一个链表中，list就是挂入链表的节点。suspend和resume是和电源管理相关，enable和disable是启停该clock source的callback函数。rating是描述clock source的精度的，毫无疑问，一个输入频率是20MHz的counter精度一定是大于10ms一个cycle的counter。关于rating，内核代码的注释已经足够了，如下：

    1-99: Unfit for real use
        Only available for bootup and testing purposes.
    100-199: Base level usability.
        Functional for real use, but not desired.
    200-299: Good.
        A correct and usable clocksource.
    300-399: Desired.
        A reasonably fast and accurate clocksource.
    400-499: Perfect
        The ideal clocksource. A must-use where available.

clock source flag描述一些该clock source的特性，我们会在后面的代码分析中给出更详细的信息。

（3）第三部分的成员和clocksource watch dog相关。大家比较熟悉是系统的watch dog，主要监视系统，如果不及时喂狗，系统就会reset。clocksource watch dog当然是用来监视clock source的运行情况，如果watch dog发现它监视的clocksource的精度有问题，会修改其rating，告知系统。后面我们会有专门一个章节来描述这部分的内容。

三、注册和注销clock source

这个接口主要是提供给底层clock source chip driver使用的，在底层的driver初始化的时候会调用该接口向系统注册clock source。注销clock source是注册的逆过程。

1、注册函数1：调用者已经计算好mult和shift

如果在驱动代码中已经根据输入频率设定好了mult和shift，那么内核的clocksource layer是不需要进行这部分的内容的计算，那么注册clock source就会比较简单，代码如下：

int clocksource_register(struct clocksource *cs)
{
    cs->maxadj = clocksource_max_adjustment(cs);－－－－－－－－－－－－－－－（1）

    cs->max_idle_ns = clocksource_max_deferment(cs); －－－－－－－－－－－－－（2）

    mutex_lock(&clocksource_mutex);－－－－－－－－－－－－－－－－－－－－－－（3）
    clocksource_enqueue(cs);－－－－－－－－－－－－－－－－－－－－－－－－－－（4）
    clocksource_enqueue_watchdog(cs);－－－－－－－－－－－－－－－－－－－－－（5）
    clocksource_select();－－－－－－－－－－－－－－－－－－－－－－－－－－－－（6）
    mutex_unlock(&clocksource_mutex);
    return 0;
}

（1）在给定的mult和shift组合下，计算最大的mult调整值。时间是需要校准的，首先counter的输入频率是有误差的，此外，在计算纳秒的时候mult和shift又引入了误差，这些误差可以通过外部的一些基准值进行校准（例如NTP server）。不过由于在将cycle值转换成纳秒值的过程中（((u64) cycles * mult) >> shift），太大的mult值会导致溢出，因此对multi的修正不应该过大，需要有一个限度，maxadj就是这个限度。clocksource_max_adjustment的代码很简单，就是返回clock source中mult成员11％的值（为何是11％呢？）。

此外，需要注意的是：这里有潜在溢出的风险，用户设定的mult是u32的，有可能已经逼近最大值，mult + maxadj有可能导致32bit的溢出（当然，这是在最大调整值的情况下）。

（2）我们前面已经了解了将counter value（cycle值）转换成ns的公式，这个公式是有限制的，cycle值不能太大，如果太大的话，cycles * mult的结果也会超出64bit从而导致溢出。因此，max_idle_ns 就是说明保证从cycle到ms不产生溢出的那个最大的纳秒数。为何其名字中有个idle呢？这是因为最大的cycle值是出现在idle的时候。我们知道，传统的Unix都是有一个周期性的tick，在嵌入式系统中，我们经常设定为10ms，但是linux kernel也允许你配置成NO_HZ，这时候，系统就不存在那个周期性的tick了，如果系统没有任何的动作是否CPU就一直idle下去了呢？不会的，由于counter value和纳秒的转换限制，这个idle的时间不能超过max_idle_ns。具体的计算很简单，这里不再具体描述。计算max_idle_ns的时候，为了安全还设定了12.5％的margin，之所以选择12.5％，是因为可以通过移位（而不是除法）的操作完成，看，kernel工程师永远都是performance至上的。

（3）通过clocksource_mutex保护对clock sourct list这一全局共享资源的访问。

（4）将该clock source按照rating的顺序插入到全局clock source list中

（5）处理clock source watchdog相关的内容，后面会详细介绍

（6）选择一个合适的clock source。kernel当然是选用一个rating最高的clocksource作为当前的正在使用的那个clock source。当注册一个新的clock source的时候当然要调用clocksource_select，毕竟有可能注册了一个精度更高的clock
source。

2、注册函数2：调用者给出输入clock频率，需要在注册过程中计算mult、shift和max_idle_ns

clock source chip driver可以调用clocksource_register_hz或者clocksource_register_khz这两个接口函数来注册一个clocksource。具体的接口定义如下：

static inline int clocksource_register_hz(struct clocksource *cs, u32 hz)

static inline int clocksource_register_khz(struct clocksource *cs, u32 khz)

hz和khz参数是传递counter的输入频率信息。这两个接口函数实际是调用了__clocksource_register_scale函数进行具体的操作，代码如下：

    int __clocksource_register_scale(struct clocksource *cs, u32 scale, u32 freq)
    {
        __clocksource_updatefreq_scale(cs, scale, freq);

        将该clocksource挂入全局链表，代码同上。
        return 0;
    }

最核心的代码就是__clocksource_updatefreq_scale这个函数，代码如下：

void __clocksource_updatefreq_scale(struct clocksource *cs, u32 scale, u32 freq)
{
    u64 sec;

    sec = (cs->mask - (cs->mask >> 3));－－－－－－－－－－－－－－－－－－－（1）
    do_div(sec, freq);
    do_div(sec, scale);
    if (!sec)
        sec = 1;－－－－－－－－限制最小值
    else if (sec > 600 && cs->mask > UINT_MAX)
        sec = 600; －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（2）

    clocks_calc_mult_shift(&cs->mult, &cs->shift, freq,－－－－－－－－－－－－－－（3）
                   NSEC_PER_SEC / scale, sec * scale);

    cs->maxadj = clocksource_max_adjustment(cs);－－－－－－－－－－－－－－－（4）
    while ((cs->mult + cs->maxadj < cs->mult)
        || (cs->mult - cs->maxadj > cs->mult)) {
        cs->mult >>= 1;
        cs->shift--;
        cs->maxadj = clocksource_max_adjustment(cs);
    }

    cs->max_idle_ns = clocksource_max_deferment(cs);
}

（1）硬件counter本身就是由有限个bit组成，因此它能表示的时间有一个最大的限制，超过之后counter就溢出了。根据counter的bit数目以及输入频率可以计算出该硬件counter能表示的最大的时间长度。cs->mask最是最大的cycle数目，除以频率就是能表示的最大的时间范围（以秒为单位）。因此，代码至此，我们知道，[0, sec秒]就是该counter能表示的以秒计算的时间范围。这里还引入了12.5%的margin，具体原因在上面clocksource_max_deferment函数中已经说明。

（2）在解析这里的代码之前，我们先考虑这样一个问题：如何获取最佳的mult和shift组合？mult这个因子一定是越大越好了，越大精度越高，但是，我们的运算过程都是64 比特的，也就是说，中间的结果（cycle x mult）不能超过64bit。对于32bit的count，这个要求还好，因为cycle就是32bit的，只要mult不超过32bit就OK了（mult本来就是u32的）。因此，对于那些超过32 bit的count，我们就需要注意了，我们要人为的限制最大时间值，也就是说，虽然硬件counter可以表示出更大的时间值，但是通过mult和shift将这个大的cycle值转成ns值的时候，如果cycle太大，势必导致mult要小一些（否则溢出），而mult较小会导致精度不足，而精度不足（这时候如果要保证转换算法正确，mult需要取一个较小的数值，从而降低了精度）导致转换失去意义，因此，这里给出一个600秒的限制，这个限制也是和max idle ns相关的，具体参考上面的描述。

其实这里仍然是一个设计平衡的问题：一方面希望保持精度，因此mult要大，cycle到ns转换的时间范围就会小。另外一方面，cpuidle模块从电源管理的角度看，当然希望其在没有任务的时候，能够idle的时间越长越好，600秒是一个折衷的选择，让双方都基本满意。

（3）进入真正的mult和shift计算时刻了，代码如下：

void clocks_calc_mult_shift(u32 *mult, u32 *shift, u32 from, u32 to, u32 maxsec)
{
    u64 tmp;
    u32 sft, sftacc= 32;

    tmp = ((u64)maxsec * from) >> 32;－－－－－－－－－－－－－－－－－－－（a）
    while (tmp) {
        tmp >>=1;
        sftacc--;－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－（b）
    }

    for (sft = 32; sft > 0; sft--) {－－－－－－－－－－－－－－－－－－－－－－－（c）
        tmp = (u64) to << sft;
        tmp += from / 2;
        do_div(tmp, from);－－－－－－－－－－－－－－－－－－－－－－－－－－（d）
        if ((tmp >> sftacc) == 0)
            break;
    }
    *mult = tmp;
    *shift = sft;
}

（a）在这个场景中，from是count的输入频率，maxsec是最大的表示的范围。maxsec * from就是将秒数转换成了cycle数目。对于大于32 bit的counter而言，最大的cycle数目有可能需要超过32个bit来表示，因此这里要进行右移32bit的操作。对于32 bit以下的counter，这时候的tmp右移32bit之后一定会等于0，而对于大于32 bit的counter，tmp是一个非0值。

（b）sftacc保存了左移多少位才会造成最大cycle数（对应最大的时间范围值）的溢出，对于32 bit以下的counter，统一设定为32个bit，而对于大于32 bit的counter，sftacc需要根据tmp值（这时候tmp保存了最大cycle数的高32 bit值）进
行计算。

（c）如何获取最佳的mult和shift组合？我们之前已经回答这个问题了，现在进入实现的层面。当一个公式中有两个可变量的时候，最好的办法就是固定其中一个，求出另外一个，然后带入约束条件进行检验。我们首先固定shift这个参数。mult这个因子一定是越大越好，mult越大也就是意味着shift越大。当然shift总有一个起始值，我们设定为32bit，因此sft从32开始搜索，看看是否满足最大时间范围的要求。如果满足，那么就找到最佳的mult和shift组合，否则要sft递减，进行下一轮搜索。

（d）我们先考虑如何计算mult值。根据公式cycles * mult) >> shift可以得到ns数，由此可以得到计算mult值的公式：

mult = (ns<<shift)/cycles

如果我们设定ns数是10^9纳秒（也就是1秒）的话，cycles数目就是频率值（所谓频率不就是1秒振荡的次数嘛）。因此上面的公式可以修改为：

mult = (NSEC_PER_SEC<<shift)/HW counter input frequency

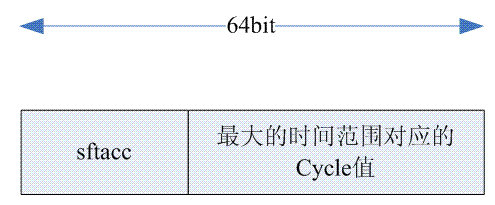

看看上面的公式，再对照代码，一切就很清晰了，这里的tmp就是得到了一个mult值。这个mult值是否合适？不一定，因此这个mult值有可能导致溢出（转换的时候，我们要保证最大时间范围对应的cycle数目乘以这个mult值不能造成64 bit的溢出），如果溢出的话，只能说明mult值还是要小一点哦，从而进入下一次的loop。如何判断mult值会溢出？我们可以看下面的图片：

cycle

在步骤b中计算得到的sftacc就是multi的最大的bit数目。因此，(tmp >> sftacc)== 0就是判断找到最优mult的条件。

（4）这段代码主要是计算clock source的maxadj成员。由于mult有可能被NTP修改，NTP会根据情况会增加或者减少mult的值。我们设定NTP的修正在11％左右，因此clocksource_max_adjustment很是非常直观的，这里就不再描述了。

（5）检查maxadj设定是否OK，是否会溢出，如果是的话，说明mult值还是太大，那么需要还是要降低。

（6）计算max_idle_ns。

3、注销clocksource

clocksource_unregister函数用来注销一个clocksource，其主要的逻辑都在clocksource_unbind中，代码如下：

static int clocksource_unbind(struct clocksource *cs)
{
    if (clocksource_is_watchdog(cs))
        return -EBUSY; －－－－不能注销watchdog机制中的基准clocksource

    if (cs == curr_clocksource) {－－－注销当前clock source的处理
        clocksource_select_fallback();－－－－选择一个新的当前clock source
        if (curr_clocksource == cs)
            return -EBUSY;－－－－－是系统中的唯一的clock source，不能注销
    }
    clocksource_dequeue_watchdog(cs);－－－－－将该节点从watchdog的全局列表中取下来
    list_del_init(&cs->list);－－－－－－－－将该节点从clocksource的全局列表中取下来
    return 0;
}

四、如何挑选clock source

1、系统在什么时候会启动选择clock source的过程？

主要context如下：

（1）注册一个新的clock source。有新货到来，总是要再挑挑拣拣吧，说不定会有新发现。

（2）注销clock source。如果注销掉的就是current clock source，总得在剩下的矮子中选一个将军吧

（3）在clock source watchdog中启动。具体参考下一章描述

（4）底层的clock source chip driver调用clocksource_change_rating修改rating。底层的clock source chip driver有可能自废武功，也有可能满血复活，这时候当然要重新选举，否则有可能废材当盟主。

（5）来自用户空间的请求。用户空间的程序可以通过current_clocksource的属性文件强行指定current clocksource。这时候，用户空间程序会给出clock source的名字，内核将用户空间向设定的名字写入override_name buffer，然后调用clocksource_select函数。

2、选举最优clock source的过程

调用clocksource_select函数可以启动选举最优clock source的过程，而该函数实际上是调用__clocksource_select来完成具体的操作，__clocksource_select代码如下：

static void __clocksource_select(bool skipcur)－－－－－传入参数表示是否skip current clock source
{
      bool oneshot = tick_oneshot_mode_active();
      struct clocksource *best, *cs;

        best = clocksource_find_best(oneshot, skipcur);－－－－－－－－－－－－－（1）

        list_for_each_entry(cs, &clocksource_list, list){－－－－－－－－－－－－－－（2）
            if (skipcur && cs == curr_clocksource)
                continue;
            if (strcmp(cs->name, override_name) != 0)－－－－不是用户指定的那个，忽略之
                continue;

            if (!(cs->flags & CLOCK_SOURCE_VALID_FOR_HRES) && oneshot) {
                override_name[0] = 0;－－－－－－－上帝错了，修正之
            } else
                best = cs;－－－－－－－OK，用户是上帝，把用户指定的设定为best
            break;
        }

        if (curr_clocksource != best && !timekeeping_notify(best)){－－－－－－－－－－（3）
            curr_clocksource = best;
        }
    }

（1）找到最好的那个clock source。oneshot这个参数表示本CPU的tick device的工作模式，这个工作模式有两种，一种是周期性tick，也就是大家熟悉的传统的tick。另外一种叫做one shot模式，更详细的信息请参考Linux时间子系统之
（十三）：Dynamic tick。由于工作在one shot模式下的tick device对clock source有特别的需求，因此ocksource_find_best函数需要知道本CPU的tick device的工作模式。具体代码如下：

    static struct clocksource *clocksource_find_best(bool oneshot, bool skipcur)
    {
        struct clocksource *cs;

        if (!finished_booting || list_empty(&clocksource_list))－－－－－－－－－－－－－－（a）
            return NULL;

        list_for_each_entry(cs, &clocksource_list, list) {－－－－－－－－－－－－－－－－（b）
            if (skipcur && cs == curr_clocksource)
                continue;
            if (oneshot && !(cs->flags & CLOCK_SOURCE_VALID_FOR_HRES))
                continue;
            return cs;
        }
        return NULL;
    }

（a）系统中的timer硬件有可能包括多个，这些HW timer的驱动都会向系统注册clock source，这导致在初始化的过程中，current clock source会变来变去。与其这样，不如等到尘埃落定（系统启动完毕，各个clock source chip完成初始
化）的时候再启动clock source的甄选。finished_booting就是启这个作用的。当然，clock source全局列表是空的话也会返回NULL。

（b）实际的选择当然是rating最高的那个clock source（也就是clock sourcelist中最前面的节点）。但是，如果当前是one shot模式，那么clock source是需要设定CLOCK_SOURCE_VALID_FOR_HRES这个flag的。

（2）这段代码是处理用户空间指定current clock source的请求。用户空间程序会将其心仪的clock source的名字放入到override_name中，在clocksourceselect的时候需要scan clock source列表，找到用户指定的那个clock source，
并将其设定为best。注意：这里会覆盖上面clocksource_find_best函数中找到的那个best clock source。当然，用户虽然是上帝，但是用户也许是愚蠢的，他有可能指定错误的clock source。例如其指定的clock source不支持高精度timer和NO HZ的配置，但是当前的系统恰恰是需要这种能力的。这时候，我们当然不能纵然用户。

（3）调用timekeeping_notify函数通知timekeeping模块。

五、clock source watchdog

呵呵～～～有空再写吧。

六、用户空间接口

1、sysfs接口初始化

在系统初始化的时候会调用init_clocksource_sysfs函数来初始化clock source的sys file system接口，如下：

    static int __init init_clocksource_sysfs(void)
    {
        int error = subsys_system_register(&clocksource_subsys, NULL); －－－－－－－－（1）

        if (!error)
            error = device_register(&device_clocksource);－－－－－－－－－－－－－－－－（2）
        if (!error)
            error = device_create_file(－－－－－－－－－－－－－－－－－－－－－－－－－（3）
                    &device_clocksource,
                    &dev_attr_current_clocksource);
        if (!error)
            error = device_create_file(&device_clocksource,
                           &dev_attr_unbind_clocksource);
        if (!error)
            error = device_create_file(
                    &device_clocksource,
                    &dev_attr_available_clocksource);
        return error;
    }

    device_initcall(init_clocksource_sysfs);

（1）一路陪着linux kernel走来的工程师应该对sysdev_class、sys_device、sysdev_driver以及SYSDEV_ATTR这些定义有印象。linux kernel提供了一个pseudo-bus，这条bus主要是用于cpus，中断控制器，timer等系统设备。sysdev_class、sys_device和sysdev_driver组成系统设备三件套，对应设备模型只能够的bus type，device和driver。其实system device模型中需要处理的也是和linux设备模型中类似的逻辑：注册设备、注册driver、driver和设备的匹配等
等。当然也有不同的地方，例如：在电源管理过程中，系统进入suspend状态的时候，优先处理其他的设备，最后处理system设备，唤醒的时候，先唤醒systemdevice，然后是其他普通设备。系统设备是和其他普通设备息息相关的，因此需要首先唤醒，只有这样处理，普通设备在唤醒后才能正常使用系统设备提供的功能。Anyway，虽有不同，但是从high level的层面看还是大部分相同的，用两套逻辑来处理类似的东西还是看起来有些怪异的。因此，3.3的kernel代码废除了systemdevice机制，使用统一设备模型来处理系统设备。

能统一处理当然好，又回到大家熟悉的bus type，device和driver的路子上来。但是，kernel不是活在真空中，大量的AP软件使用了旧的system device机制提供的sysfs接口，为了兼容，subsys_system_register这样的函数被设计出来，调用该接口便创建和旧的system device机制一样的sysfs接口。

（2）OK，回归设备模型当然要定义三件套了，bus type定义如下：

    static struct bus_type clocksource_subsys = {
        .name = "clocksource",
        .dev_name = "clocksource",
    };

device定义如下：

    static struct device device_clocksource = {
        .id    = 0,
        .bus    = &clocksource_subsys,
    };

调用device_register就可以把clock source这个device加入到系统中，统一设备模型会帮我们做一切事情（例如设定clock source这个device对象的名字。作为一个object，clock source device需要一个名字，就是其kobject成员的名字。内核允许将设备的名字留空，当调用device_register函数将设备注册到设备模型中后，设备模型会将"bus->dev_name+device ID”的名字赋给该设备对象，看，多么的贴心）。

（3）原来使用SYSDEV_ATTR定义的系统设备属性先改成使用普通的DEVICE_ATTR，具体如下：

    static DEVICE_ATTR(current_clocksource, 0644,
    sysfs_show_current_clocksources,
               sysfs_override_clocksource);

    static DEVICE_ATTR(unbind_clocksource, 0200, NULL,
    sysfs_unbind_clocksource);

    static DEVICE_ATTR(available_clocksource, 0444,
    sysfs_show_available_clocksources, NULL);

系统中有多个clocksource，通过available_clocksource这个设备属性可以知道当前系统有多少个可用的clocksource。虽然系统有多个clocksource，但是内核会以一定的策略选择一个（例如rating最高的哪个）作为当前的clocksource，这个可以通过current_clocksource这个属性文件获得当前系统正在使用的clocksource。对该属性文件写可以设定current clock source。unbind_clocksource属性是write only的，该接口可以对某个clocksource进行unbind的操作。

调用device_create_file函数为clocksource设备创建上面定义的三个属性。

七、提供给其他driver计时用的接口函数

1、为何会有timecounter和cyclecounter

在内核的driver中，我们可能有这样的需求：获取drive中的A事件和B事件之间的时间值或者一个event stream过程中，各个event的时刻值。这里，driver不关心绝对的时间点，关心的是事件之间的时长。为了应对这个需求，clock source模块提供了timecounter和cyclecounter。

内核中使用struct cyclecounter 来抽象一个free running的counter，从0开始，不断累加。由于counter的bit数目有限，因此，某个时间后，counter会wraparound，从0继续开始。该数据结构定义如下：

    struct cyclecounter {
        cycle_t (*read)(const struct cyclecounter *cc);－－获取当前的counter value，单位是cycle
        cycle_t mask;－－－－－－－－－－－－该count有多少个bit？
        u32 mult;－－－－－－－－－－－－－－转换成ns需要的乘积因子
        u32 shift; －－－－－－－－－－－－－－转换成ns需要的右移因子
    };

每个cycle counter的counter value都是针对clock计数的，因此，通过read获取的counter value是基于cycle的，而cycle又是和输入频率有关。不过，对于其他driver而言，cycle数据是没有意义的，最好统一使用纳秒这样的单位，因此在
struct cyclecounter 中就有了mult和shift这两个成员了。读到这里，我相信大部分的读者都会怒吼：你这些文字在描述clock source的时候就说过一遍，现在又拿出来骗。呵呵～～稍安勿躁，实际上内核的确把一个HW block抽象成了两个数据结构，具体参考下图：

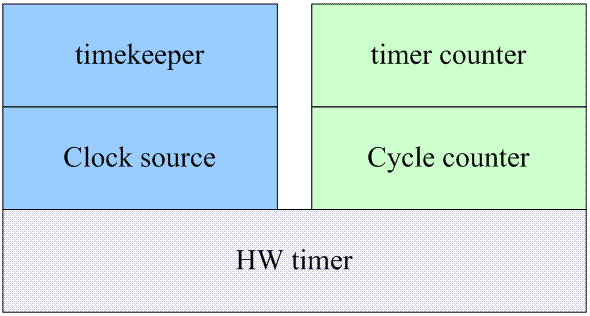

cyclecounter

实际上，最开始的时候，内核的确是只有clock source模块，它位于timekeeping模块和硬件之间。但是，其他内核模块也有访问free running counter的需要，这时候，内核开发人员创建了cycle counter和timer counter这样的概念，虽然代码有一点重复，但是这样不会触及clock source代码的改动。

timecounter是构架在cycle counter之上，使用纳秒这样的时间单位而不是cycle数目，这样的设计会让用户接口变得更加友好，毕竟大家还是喜欢直观的纳秒值。timecounter的定义如下：

    struct timecounter {
        const struct cyclecounter *cc;－－－－－－－－－－－该timer
    counter base的cycle counter
        cycle_t cycle_last;－－－－－－－－－－－－－－－－上一次访问的
    counter value
        u64 nsec;－－－－－－－－－－－－－－－－－－－－当前的纳秒值
    };

2、如何使用timecounter的接口

首先需要初始化，代码如下：

    void timecounter_init(struct timecounter *tc, const struct
    cyclecounter *cc, u64 start_tstamp)
    {
        tc->cc = cc;－－－－－－－－－－－－－该time counter需要哪一个
    cycle counter？
        tc->cycle_last = cc->read(cc);－－－－－获取初始化时刻HW counter
    的counter value
        tc->nsec = start_tstamp;－－－－－－－设定纳秒的基准值
    }

如果start_tstamp等于0的话，在调用timecounter_init这个时刻被定义为0纳秒。之后，驱动代码可以调用timecounter_read函数来获取当前的时间值（基于start_tstamp的），代码如下：

    u64 timecounter_read(struct timecounter *tc)
    {
        u64 nsec;
        nsec = timecounter_read_delta(tc);－－离上次调用timecounter_init或者timecounter_read过去了

                                                         －－－－多少时间了？
        nsec += tc->nsec;
        tc->nsec = nsec; －－－－－－－－－－－设定当前时间

        return nsec;
    }
