Arduino控制8*8点阵显示（一）

材料准备

• Arduino UNO
• 1088AS 8*8点阵
• 杜邦线若干

接线步骤

行列定义

内部结构图

行共阴极

行共阳极

这里使用的点阵是共阴极的，那么接下来我们来看看接线，那么接线前我们需要认识一下引脚，有文字的一侧朝下，点阵一共16个引脚，下方最左边为1号引脚。最右边为8号，如下图所示

我是共阴所以看这幅图

点阵的16个引脚分别代表着8列和8行，通过指定哪一列和哪一行的引脚为高低电平，实现点亮，比如点亮最左上方，看上图左上方行和列是那两个引脚，圆圈内数字表示引脚，行是9，列是13，所以点亮最左上方，只需要让13引脚高电平，9引脚低电平即可点亮，可使用万用表测试电路导通方法点亮

测试

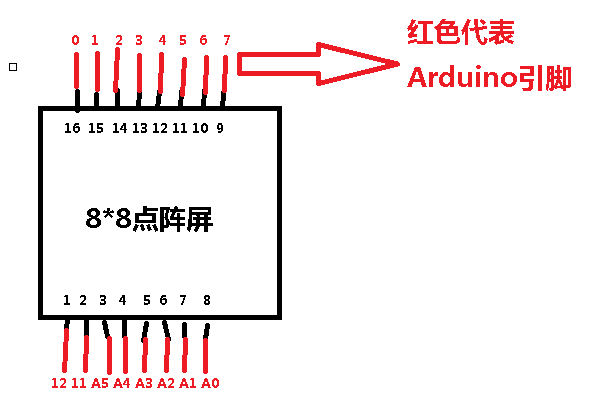

具体连线

通过两个素组将接线引脚存储进来，行（col），列（row）

int col[8] = {7,2,A0,4,12,A1,11,A3};
int row[8] = {3,A5,A4,6,A2,5,1,0};

程序设计

int col[8] = {7,2,A0,4,12,A1,11,A3};
int row[8] = {3,A5,A4,6,A2,5,1,0};
int appear[8][8] = {{0,0,0,0,0,0,0,0},//爱心
                    {0,1,0,0,0,0,1,0},
                    {1,0,1,0,0,1,0,1},
                    {1,0,0,1,1,0,0,1},
                    {0,1,0,0,0,0,1,0},
                    {0,0,1,0,0,1,0,0},
                    {0,0,0,1,1,0,0,0},
                    {0,0,0,0,0,0,0,0}};
void setup() {
  for(int i = 0;i < 8;i++){
    pinMode(row[i],OUTPUT);
    pinMode(col[i],OUTPUT);
    digitalWrite(row[i],LOW);//把行设为高电压，把列设为低电压，避免接通就亮。
    digitalWrite(col[i],HIGH);
  }
}
void loop() {
      draw();
}

void draw(){
  for(int i = 0;i < 8;i++){
    for(int j = 0;j < 8;j++){
      if(appear[i][j] == 1){//逐行逐列检查是否等于1。
        digitalWrite(col[i],LOW);//从数组为1的位置开始点亮
        digitalWrite(row[j],HIGH);
        delay(1);
        digitalWrite(row[j],LOW);//把数组为1后面位置都LED熄灭
        digitalWrite(col[i],HIGH);
        }
      }
   }
}

效果

文字跳动设计

int col[8] = {7,2,A0,4,12,A1,11,A3};
int row[8] = {3,A5,A4,6,A2,5,1,0};
unsigned char zhu[8][8] =      //祝
{
  1,0,0,1,1,1,1,1,
  0,1,0,1,0,0,0,1,
  1,1,1,1,1,1,1,1,
  0,1,1,0,1,0,1,0,
  1,1,0,0,1,0,1,0,
  0,1,0,0,1,0,1,0,
  0,1,0,0,1,0,1,0,
  0,1,0,1,0,0,1,1,
};
unsigned char da[8][8] =      //大
{
  0,0,0,1,0,0,0,0,
  0,0,0,1,0,0,0,0,
  1,1,1,1,1,1,1,1,
  0,0,0,1,0,0,0,0,
  0,0,0,1,0,0,0,0,
  0,0,1,0,1,0,0,0,
  0,1,0,0,0,1,0,0,
  1,0,0,0,0,0,1,1,
};
unsigned char jia[8][8] =      //家
{
  0,0,0,1,0,0,0,0,
  1,1,1,1,1,1,1,1,
  1,0,1,1,1,1,0,1,
  0,0,1,1,0,0,1,0,
  1,1,1,1,1,1,0,0,
  0,1,1,1,1,0,0,0,
  1,1,0,1,0,1,0,0,
  0,0,1,1,0,0,1,1,
};
unsigned char jie[8][8] =      //节
{
  0,0,1,0,0,1,0,0,
  0,1,1,1,1,1,1,0,
  0,0,1,0,0,1,0,0,
  0,0,0,0,0,0,0,0,
  0,1,1,1,1,1,1,0,
  0,0,0,1,0,0,1,0,
  0,0,0,1,0,1,1,0,
  0,0,0,1,0,0,0,0,
};
unsigned char ri[8][8] =      //日
{
  0,0,0,0,0,0,0,0,
  0,1,1,1,1,1,1,0,
  0,1,0,0,0,0,1,0,
  0,1,1,1,1,1,1,0,
  0,1,0,0,0,0,1,0,
  0,1,0,0,0,0,1,0,
  0,1,1,1,1,1,1,0,
  0,0,0,0,0,0,0,0,
};
unsigned char kuai[8][8] =      //快
{
  0,1,0,0,1,0,0,0,
  0,1,0,0,1,0,0,0,
  1,1,0,1,1,1,1,0,
  0,1,1,0,1,0,1,0,
  0,1,1,1,1,1,1,1,
  0,1,0,0,1,0,0,0,
  0,1,0,1,0,1,0,0,
  0,1,1,0,0,0,1,1,
};
unsigned char le[8][8] =      //乐
{
  0,0,0,0,0,0,0,1,
  0,1,1,1,1,1,1,0,
  0,1,0,0,1,0,0,0,
  0,1,1,1,1,1,1,1,
  0,0,0,0,1,0,0,0,
  0,0,1,0,1,0,1,0,
  0,1,0,0,1,0,0,1,
  0,0,0,1,1,0,0,0,
};
unsigned char ximie[8][8] =      //全部熄灭
{
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
};

unsigned char biglove[8][8] =       //大“心型”的数据
{
  0,0,0,0,0,0,0,0,
  0,1,1,0,0,1,1,0,
  1,1,1,1,1,1,1,1,
  1,1,1,1,1,1,1,1,
  1,1,1,1,1,1,1,1,
  0,1,1,1,1,1,1,0,
  0,0,1,1,1,1,0,0,
  0,0,0,1,1,0,0,0,
};

unsigned char smalllove[8][8] =      //小“心型”的数据
{
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,1,0,0,1,0,0,
  0,1,1,1,1,1,1,0,
  0,1,1,1,1,1,1,0,
  0,0,1,1,1,1,0,0,
  0,0,0,1,1,0,0,0,
  0,0,0,0,0,0,0,0,
};

void setup() {
  for(int i = 0;i < 8;i++){
    pinMode(row[i],OUTPUT);
    pinMode(col[i],OUTPUT);
    digitalWrite(row[i],LOW);//把行设为高电压，把列设为低电压，避免接通就亮。
    digitalWrite(col[i],HIGH);
  }

}

void Clear(){
   for(int i = 0;i < 8;i++){
    digitalWrite(row[i],LOW);//把行设为高电压，把列设为低电压，避免接通就亮。
    digitalWrite(col[i],HIGH);
 }
}
void Display(unsigned char dat[8][8])   //显示函数
{
  for(int c = 0; c<8;c++)
  {
    digitalWrite(col[c],LOW);//选通第行

    //循环
    for(int r = 0;r<8;r++)
    {
      digitalWrite(row[r],dat[c][r]);
    }
    delay(1);
    Clear();  //清空显示去除余晖
  }
}
void BlessYou()
{
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(zhu);                 //显示 祝
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(da);                 //显示 大
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(jia);                 //显示 家
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(jie);                 //显示 节
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(ri);                 //显示 日
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(kuai);                 //显示 快
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(le);                 //显示 乐
  }
  for(int i = 0 ; i < 30 ; i++)         //循环显示30次
  {
    Display(biglove);                 //显示 大心
  }
  for(int i = 0 ; i < 30 ; i++)         //循环显示30次
  {
    Display(smalllove);                 //显示 小心
  }
  for(int i = 0 ; i < 30 ; i++)         //循环显示30次
  {
    Display(biglove);                 //显示 大心
  }
  for(int i = 0 ; i < 30 ; i++)         //循环显示30次
  {
    Display(smalllove);                 //显示 小心
  }
  for(int i = 0 ; i < 200 ; i++)         //循环显示200次
  {
    Display(ximie);                 //显示 熄灭200次
  }
}

void loop() {
  // put your main code here, to run repeatedly:
  BlessYou();
}

效果（视频最后面）

最后
