概述

简介：

关键词： OLED，光敏电阻

§01 OLED

一、OLED基本信息

今天到货的 0.96寸oled屏12864液晶显示屏模块ssd1306串口并口i2c接口4针模组 ，用于一个可控的不同位置的点光源，也就是改变光点的空间相位。

OLED参数：

型号：GME12864-11
尺寸：0.96‘’， 4P
颜色：白色、White
批次：11123
接口：IIC， SSD1306

1、规格参数

【表1-1-1 OLED的规格】

驱动芯片	SSD1306
支持接口	I2C
分辨率	128×64
显示尺寸	0.96英寸
显示颜色	白光蓝光黄蓝双色（黄蓝双色为上黄下蓝固定区域不可变动）
外形尺寸	27.5×27.8（mm）
玻璃尺寸	26.7×19.26×1.4（mm）
显示区域	21.74(W)×10.864（mm）
点间距	0.17×0.17（mm）
点大小	0.15×0.15（mm）
管脚数	4针
功耗	正常显示功耗为 21mA-28MAX
工作电流	正常工作时电流在20ma左右休眠时在ua级电流
视角	全视角
工作温度	-20℃~70℃
存储温度	-30℃~80℃
工作电压	5V 3.3V

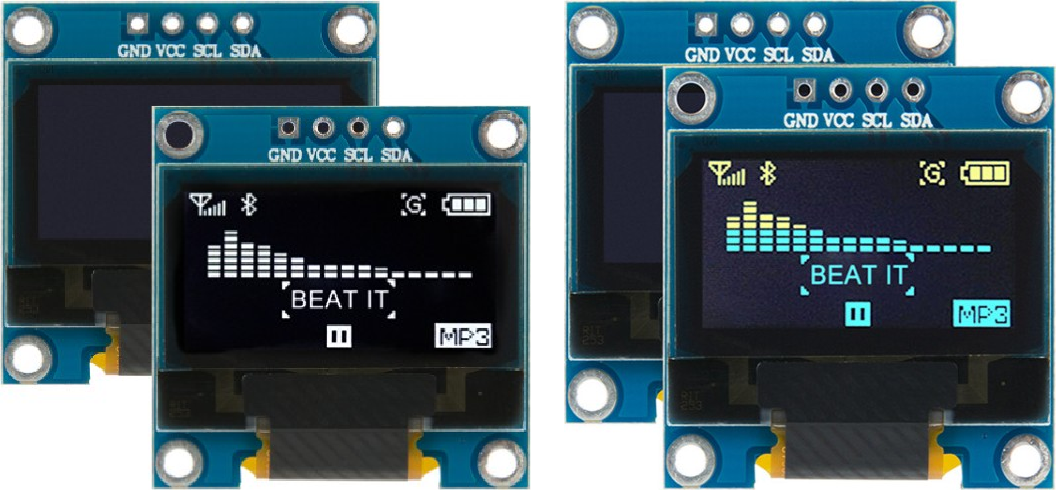

▲ 图1.1.1 三种颜色的OLED

▲ 图1.1.1 三种颜色的OLED

2、接口

【表1-1-2 OLED的接口】

PIN	SYMBOL	Descriptions
1	GND	Ground of Logic Circuit（逻辑电路接地）
2	VDD	Power Supply for Logic（逻辑电源）
3	SCK	Serial clock input（串行时钟输入）
4	SDA	Serial data inpu（串行数据）

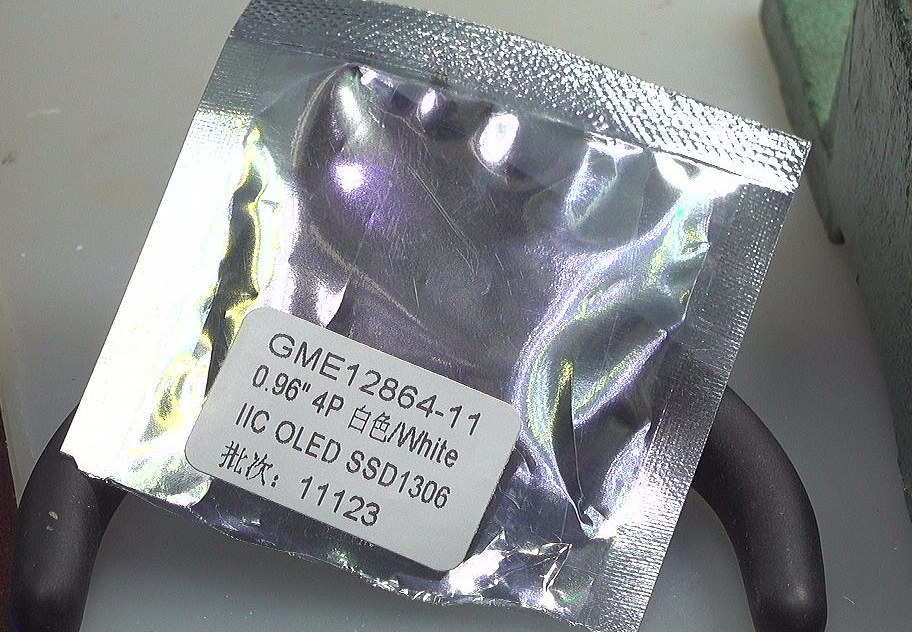

▲ 图1.1.2 购买到的OLED封装

▲ 图1.1.2 购买到的OLED封装

二、测试OLED

使用 他花了一个月，使用MicroPython将自己装进OLED里面 对于OLED操作的I2C的函数，可以设定OLED上任意光点。

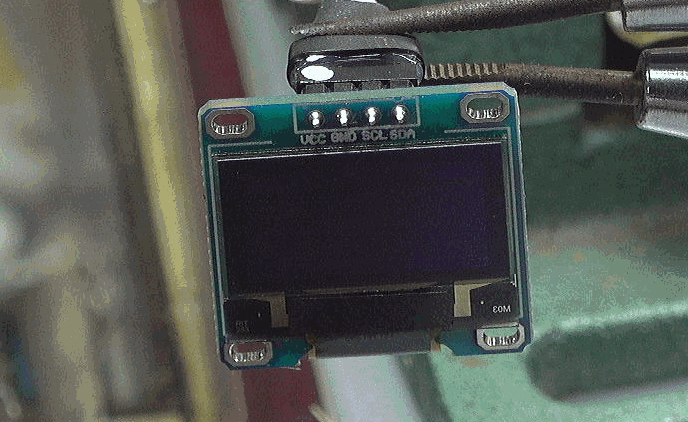

1、初步测试

from machine                import Pin,SoftI2C
import utime

import i2coled

scl = Pin('PA0')
sda = Pin('PA1')
i2c = SoftI2C(scl, sda, freq=400000)

oled = i2coled.SSD1306_I2C(128, 64, i2c, addr=0x3c)

oled.fill(0xff)
oled.show()

print("Test OLED.")

while True:
    oled.fill(0xff)
    oled.show()
    utime.sleep_ms(250)
    oled.fill(0x0)
    oled.show()
    utime.sleep_ms(250)
