CAD图层过滤器有什么作用? CAD图层过滤器的使用方法

一些简单的机械图纸只有几个图层，在图层管理器中操作这些图层非常简单，但有些图纸，如建筑图纸却有上百个图层，要在这些图纸中找到我们要操作的图层就比较费劲了。如果我们要频繁操作图纸状态，我们就可以设置图层过滤器，通过设置一些过滤条件，可以只在图层管理器中显示满足条件的图层，缩短查找和修改图层设置的时间。

一、所有使用的图层

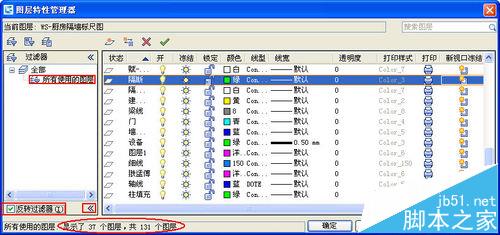

1、在图层特性管理器中已默认添加了一个过滤器：所有使用的图层，可以显示所有图层上有图形对象的图层，也可以勾选“反转过滤器”，显示所有没有对象的图层。如下图所示。

2、从上图中我们可以看出，图纸中共有131个图层，其中有37个图层是没有图形的空图层。在CAD高版本，默认不显示图层是否使用的状态，也就是SHOWLAYERUSAGE变量被设置为0，在这种情况下，“所有使用的图层”这个过滤器就不起作用了，如下图所示。

3、如果需要此过滤器起作用，需要输入SHOWLAYERUSAGE，回车，输入1，回车，将显示图层是否使用的状态打开。

二、图层特性过滤器

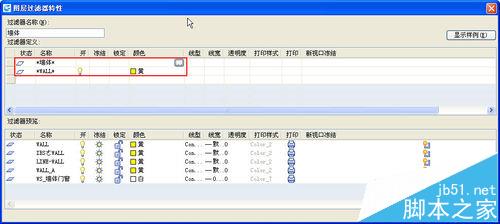

1、在“图层过滤器特性”对话框中单击“新建特性过滤器”按钮可以根据自己需要来设置过滤条件，诸如图层是否使用、图层名称以及图层的开关、冻结、颜色、线型等各种状态。一次可以一行或多行过滤条件，每一行也可以设置多个特性。如果要设置多个过滤器的话，最好给每个过滤器取一个比较容易分辨的名称，例如我们在一张建筑图纸中可以将与墙体相关的图层过滤出来，过滤器名称被命名为“墙体”，如下图所示。

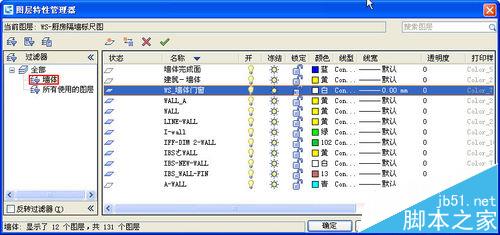

2、在上面的过滤器中，我们设置了两个过滤条件，都是用名称来过滤的，分别是*墙体*和*WALL*，就是将图层名字中带墙体和WALL的图层都过滤出来，过滤结果如下图所示。

3、在这个过滤器设置过程中，只用了名称一个条件，在实际应用中，我们可以设置名称的同时，还可以添加其他条件，例如图层是否开关，是否有图形、是什么颜色等等，如下图所示。

三、组过滤器

所谓“组过滤器”，就是不用设置过滤条件，由用户自己通过添加图层来定义的过滤器。我们可以将一些需要同时关闭、冻结或锁定的图层设置成一个组，设置好组后，直接在图层管理器中右键单击组名，就可以在右键菜单中选择开关、冻结或锁定这一组图层。组过滤器的定义方法很简单：

1、在图层特性管理器中单击“组过滤器”按钮，就可以创建一个组过滤器，此时可以给过滤器起一个名字。如果这是没起名字也没关系，随时可以右键单击此过滤器，选择“重命名”来改名字。

3、然后就是在组过滤器中添加图层了，CAD提供了两种添加图层的方法：

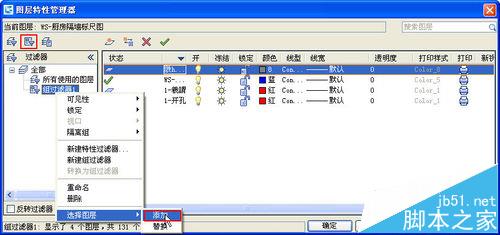

1）右键单击组过滤器，在菜单中选择“选择图层>添加”，然后可以在图形窗口中拾取图形，将这些图形所在的图层添加到组过滤器中。如下图所示。

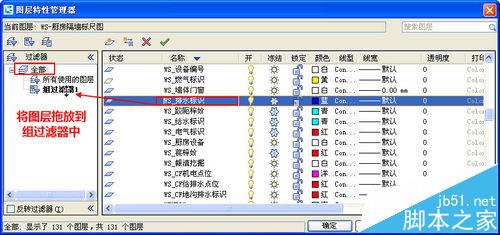

2）在过滤器列表中切换到“全部”或其他过滤器，然后将右侧列表中的图层拖动到“组过滤器”名字上，如下图所示。

4、除了可以在组过滤器中添加图层外，还可以“替换”图层，当然也可以从组过滤器中删除图层。组过滤器的右键菜单和图层列表的右键菜单选项很多，此处就不再详细介绍了，大家一看就明白了。

小结：

如果你的图层非常多又需要频繁开关时，不妨试试图层特性过滤器和组过滤器，设置好过滤器可以反复使用，磨刀不误砍柴工。

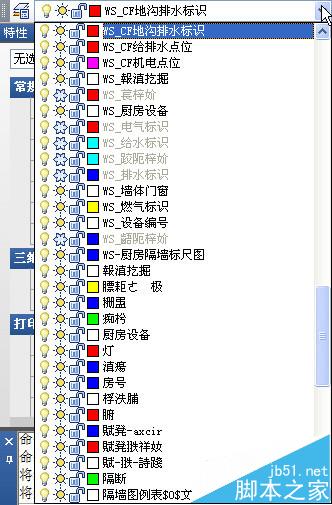

注意：这些图层过滤器只是在图层管理器中起作用，并不会对工具栏和面板中显示的图层列表起作用，那个列表还是会显示所有图层。在图层列表中要想快速找到需要的图层，可以利用常规的技巧，可以输入图层名的第一个或头两个字母，如果图层名是中文那就算了。

注意事项：

高版本和低版本中默认状态下“所有使用的图层”过滤器的状态不同。
