概述
L298驱动
- arduino的L298N电机驱动模块和直流电机接线具体步骤如下：

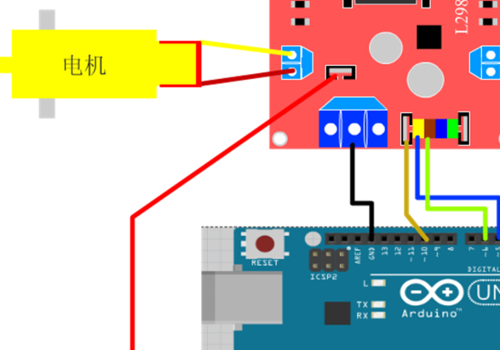

- 1.第一步，将数字3、4脚接L298模块的的IN1和IN2(逻辑输入)脚。
- 2.第二步，10接ENA脚(通道A使能)电机接OUT1和OUT2输出口。

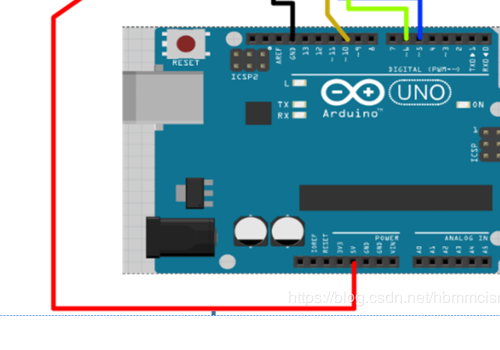

- 3.第三步，把控制板上的GND和VCC分别接到L298N驱动模块上的供电GND和板载5V使能。

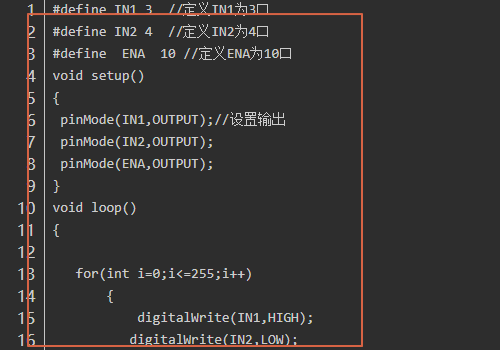

- 4.第四步，输入代码。
- 5，整体

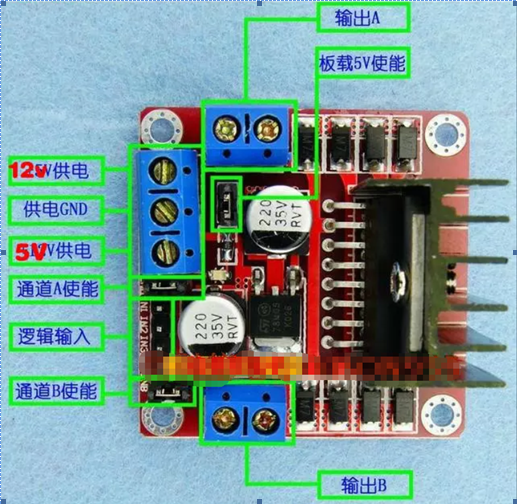

- L298N驱动模块引脚都是干什么用的？？
- 板载5V使能的作用：
arduino的L298N电机驱动模块和直流电机接线具体步骤如下：
1.第一步，将数字3、4脚接L298模块的的IN1和IN2(逻辑输入)脚。
2.第二步，10接ENA脚(通道A使能)电机接OUT1和OUT2输出口。
3.第三步，把控制板上的GND和VCC分别接到L298N驱动模块上的供电GND和板载5V使能。

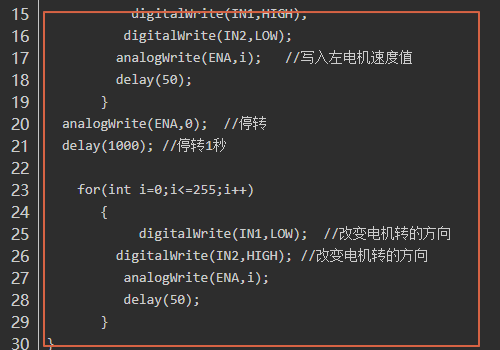

4.第四步，输入代码。
5，整体

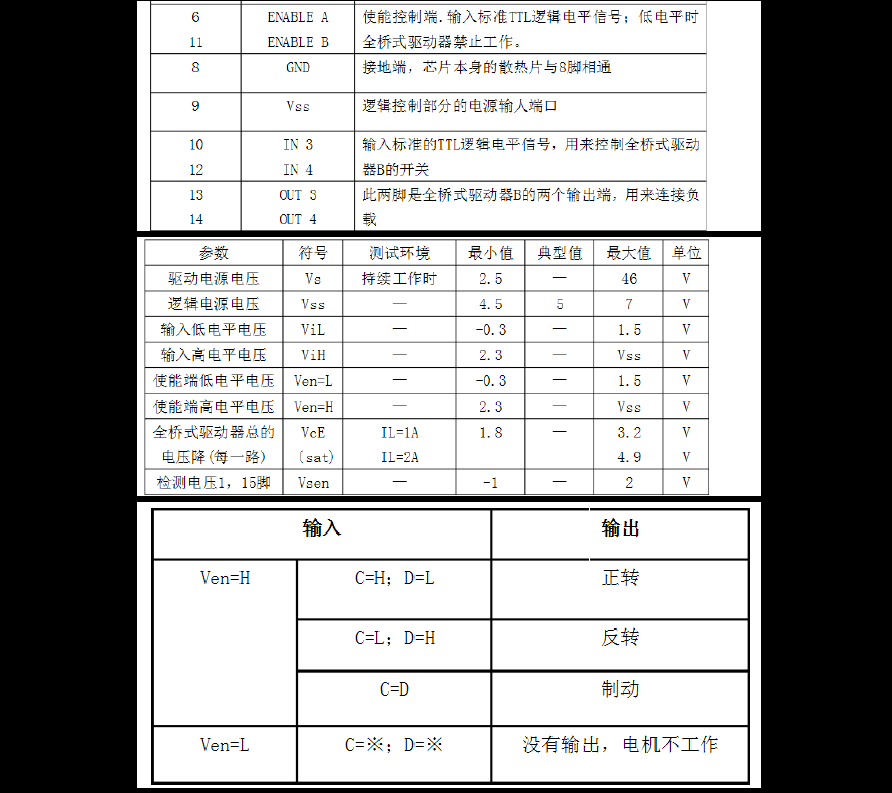

L298N驱动模块引脚都是干什么用的？？
IN1 IN2 IN3 IN4是接单片机的IO的 可以输入PWM波，
GND和单片机地相接，
5V就是模块工作的供电电压，

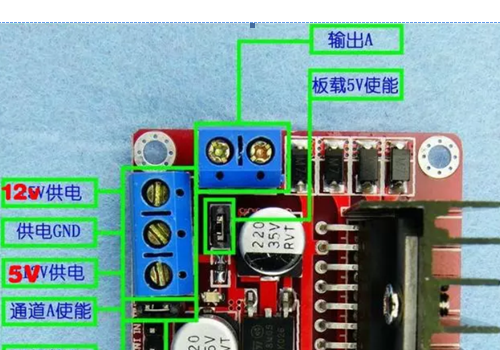

板载5V使能的作用：
用于板载5V供电，如果把掉跳线帽，需要在5V输出接口上，通过外部电源输入5V电压为L298N驱动版供电。
通常是为了避免稳压芯片损坏，当输入驱动电压大于12V时，拔掉跳线帽，需要使用其它电源输入5V电压为驱动板供电。
