概述

本文仅简单驱动该模块并实现直流减速电机的正反控制，并无步进电机的控制。

实验环境：

（一）STM32F10X 单片机

（二）L298N驱动模块

（三）若干直流减速电机

第一步：L298N正确与STM32接线

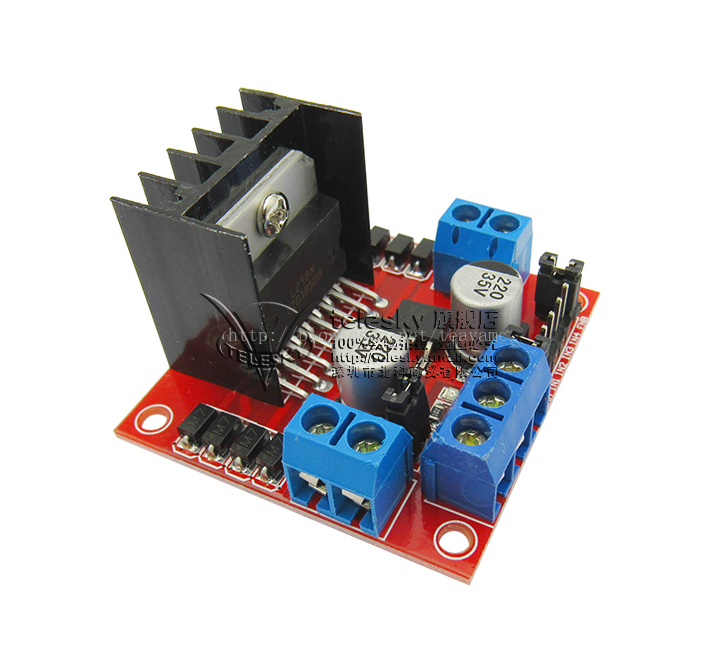

我的L298N的模块如下

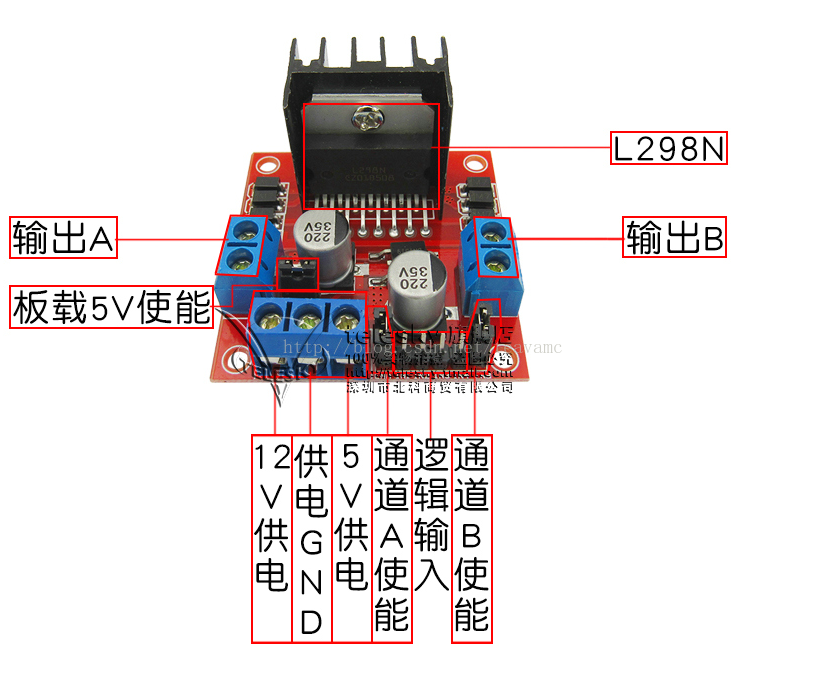

我们可以参考下图进行接线

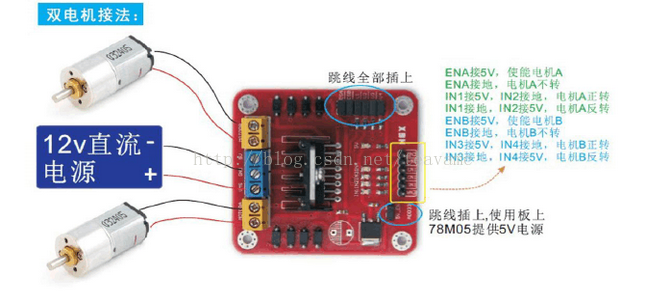

然后买模块的时候，商家也提供了一份接线图

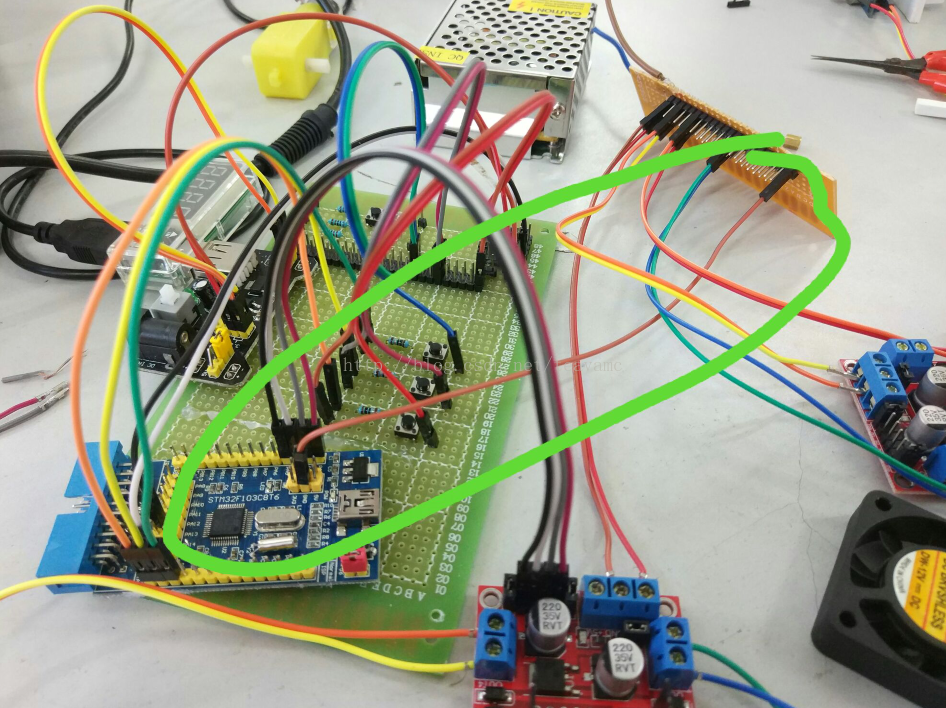

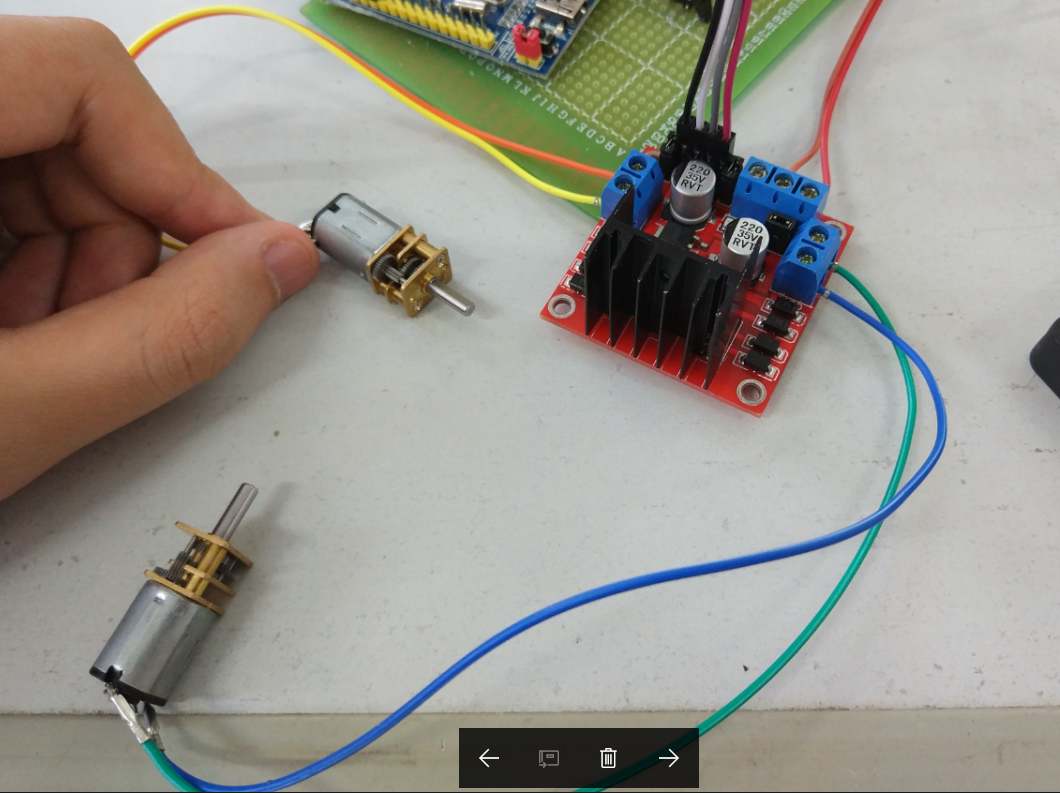

好了，现在接线就变得非常简单了，我把我的接线图贴上来供大家参考：

正确的配置后我们就可以开始编写L298N的驱动程序了，根据L298N的使用手册，我们可以知道298是使用IN端口和MCU板子上的GPIO引脚进行TLL电位信号通讯的，所以操作起来也十分的简单，就配置GPIO引脚的电平信号即可操作。

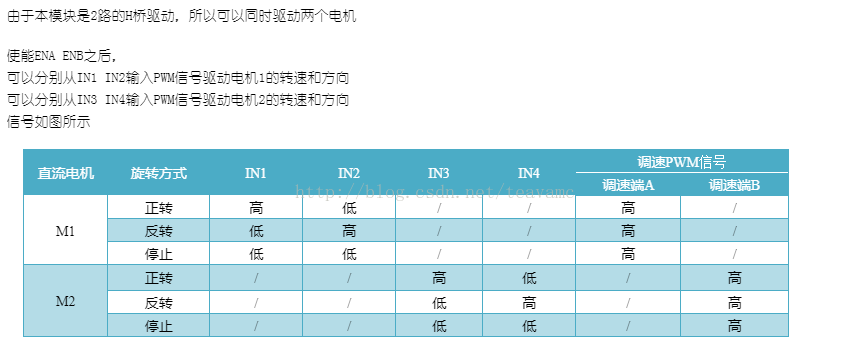

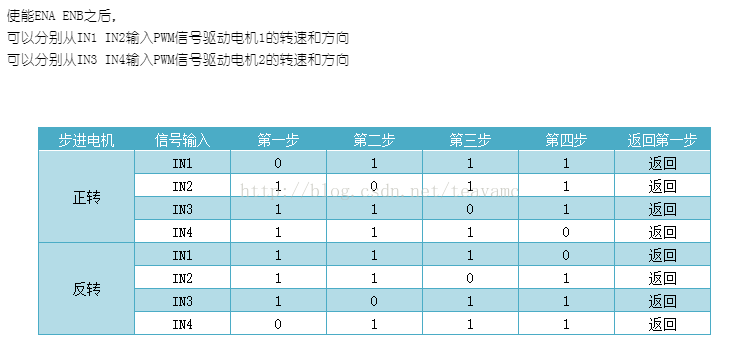

上图是用于驱动直流电机的TLL配置图，下图是用于驱动步进电机的TLL配置图

我们这里采用的是直流电机，所以只看直流电机的就可以了。

我们从TLL配置图可以知道，我们只用配置高低电平就实现控制电机的正反转，那我们来写一个示例程序程序。

这里是motor.c

#include "motor_1.h"  //导入led头文件
#include "stm32f10x.h"  //导入STM32官方库
#include "stm32f10x_rcc.h"  //导入STM32的RCC时钟库
#include "delay_other.h"       //延时库

void Motor_12_Config(void)  //定义初始化函数
{
	GPIO_InitTypeDef GPIO_InitStructure;   //定义GPIO_InitTypeDef结构体
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);  //开启引脚时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5; //定义IN引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //通用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;  //设置输出功率
	GPIO_Init(GPIOA, &GPIO_InitStructure);  //初始化GPIOA的引脚参数,写进

	GPIO_ResetBits(GPIOA,GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5); //所有引脚拉低
}

void Motor_1_STOP(void)
{
	IN1(High);
	IN2(High);
}

void Motor_1_PRun(void)
{
	IN1(Low);
	IN2(High);
}

void Motor_1_NRun(void)
{
	IN1(High);
	IN2(Low);
}

void Motor_2_STOP(void)
{
	IN3(High);
	IN4(High);
}

void Motor_2_PRun(void)
{
	IN3(Low);
	IN4(High);
}

void Motor_2_NRun(void)
{
	IN3(High);
	IN4(Low);
}

其相关的值都在头文件中进行了宏定义，我们再来看头文件

motor.h

#ifndef __MOTOR1_H
#define __MOTOR1_H


#include "stm32f10x.h"
#include "stm32f10x_gpio.h"

#define High    1
#define Low     0

#define IN1(a) if (a)
	GPIO_SetBits(GPIOA,GPIO_Pin_2);
else
	GPIO_ResetBits(GPIOA,GPIO_Pin_2)

#define IN2(a) if (a)
	GPIO_SetBits(GPIOA,GPIO_Pin_3);
else
	GPIO_ResetBits(GPIOA,GPIO_Pin_3)

#define IN3(a) if (a)
	GPIO_SetBits(GPIOA,GPIO_Pin_4);
else
	GPIO_ResetBits(GPIOA,GPIO_Pin_4)

#define IN4(a) if (a)
	GPIO_SetBits(GPIOA,GPIO_Pin_5);
else
	GPIO_ResetBits(GPIOA,GPIO_Pin_5)

void Motor_12_Config(void);

void Motor_1_STOP(void);
void Motor_1_PRun(void);
void Motor_1_NRun(void);

void Motor_2_STOP(void);
void Motor_2_PRun(void);
void Motor_2_NRun(void);

#endif

程序文件都写完了之后，我们就在主程序中调用即可。

main.c

#include "stm32f10x.h"         //官方库
#include "stm32f10x_gpio.h"
#include "stm32f10x_rcc.h"

#include "motor_1.h"
#include "delay_other.h"
#include "Key_1.h"


int main(void)
{
	Motor_12_Config(); //298电机驱动初始化
	delay_init();  //延时函数初始化
	Key1_GPIO_Config();  //按键初始化

	while(1)
	{
	Motor_1_PRun(); //正转
	Motor_2_PRun();

	delay_ms(10000); //转三秒
	delay_ms(10000);
	delay_ms(10000);

	Motor_1_NRun();  //反转
	Motor_2_NRun();

	delay_ms(10000); //转三秒
	delay_ms(10000);
	delay_ms(10000);

	Motor_1_STOP();  //停止
	Motor_2_STOP();

	delay_ms(10000);  //停三秒
	delay_ms(10000);
	delay_ms(10000);
  }
}

然后rebuild整个工程，靠近stm32直接运行就可以调用了。

非常简单的代码，但是具体使用的话建议还是连接PWM进行分档与调速

【最后提醒】

如果出现了电机没反应的情况，线路连接和程序确定没有问题，那么问题就很可能 STM32没有和L298N共地！！！

STM32一定要和L298N共地才行！！！
