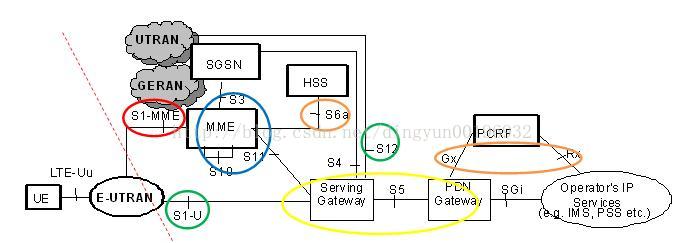

LTE网络主要接口信息

接口

类型

包含主要信息

Uu

信令面/

用户面

1、RRC信令消息；

2、测量报告；

3、广播消息；

4、异常流程

X2

信令面/

用户面

1、Inter-eNB 切换；

2、eNB直接交换无线质量测量信息

S1-MME

信令面

1、  上下文信息（IP地址、UE能力等）；

2、  用户身份信息（IMSI或TMSI、GUTI等）；

3、  切换信息、位置信息（小区、TAC等）；

4、  E-RAB承载管理信息；

5、  NAS信息（用户附着、鉴权、寻呼、TA更新等）；

6、  S1接口管理信息（MME标识、负载均衡等）

S1-U

用户面

用户面数据的隧道传输，包含Tunnel号可定位用户该业务对应的无线侧信息，用户业务数据类型如HTTP、IM、Video等

S6a

信令面

1、签约数据：包括用户标识（IMSI、MSISDN等）、签约业务APN、服务等级Qos、接入限制ARD、用户位置、漫游限制等信息，该类信息通过S6a接口的位置更新、插入用户数据等操作进行交互

2、认证数据：包括鉴权参数（Rand、Res、Kasme、AUTN四元组），该类信息通过S6a接口的鉴权操作进行交互

SGs

信令面

1、系统间联合附着、位置更新操作

2、LTE用户短信

3、CSFB用户被叫寻呼

S10

信令面

MME间切换信息（包括上下文、未用的鉴权标识等）

S11

信令面

  创建/删除会话、建立/删除承载消息

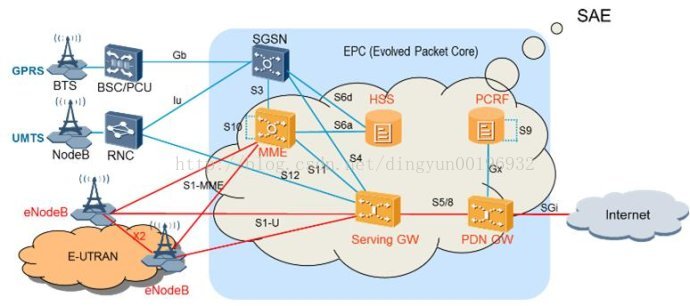

接口名称

连接网元

接口功能描述

主要协议

S1-MME

eNodeB - MME

用于传送会话管理(SM)和移动性管理(MM)信息，即信令面或控制面信息

S1-AP

S1-U

eNodeB - SGW

在GW与eNodeB设备间建立隧道，传送用户数据业务，即用户面数据

GTP-U

X2-C

eNodeB - eNodeB

基站间控制面信息

X2-AP

X2-U

eNodeB - eNodeB

基站间用户面信息

GTP-U

S3

SGSN - MME

在MME和SGSN设备间建立隧道，传送控制面信息

GTPV2-C

S4

SGSN – SGW

在S-GW和SGSN设备间建立隧道，传送用户面数据和控制面信息

GTPV2-C

GTP-U

S5

SGW – PGW

在GW设备间建立隧道，传送用户面数据和控制面信息（设备内部接口）

GTPV2-C

GTP-U

S6a

MME – HSS

完成用户位置信息的交换和用户签约信息的管理，传送控制面信息

Diameter

S8

SGW – PGW

漫游时，归属网络PGW和拜访网络SGW之间的接口，传送控制面和用户面数据

GTPV2-C

GTP-U

S9

PCRF-PCRF

控制面接口，传送QoS规则和计费相关的信息

Diameter

S10

MME - MME

在MME设备间建立隧道，传送信令，组成MME Pool，传送控制面数据

GTPV2-C

S11

MME – SGW

在MME和GW设备间建立隧道，传送控制面数据

GTPV2-C

S12

RNC –SGW

传送用户面数据，类似Gn/Gp SGSN控制下的UTRAN与GGSN之间的Iu-u/Gn-u接口。

GTP-U

S13

MME –EIR

用于MME和EIR中的UE认证核对过程

GTPV2-C

Gx(S7)

PCRF – PGW

提供QoS策略和计费准则的传递，属于控制面信息

Diameter

Rx

PCRF –IP承载网

用于AF传递应用层会话信息给PCRF，传送控制面数据

Diameter

SGi

PGW – 外部互联网

建立隧道，传送用户面数据

DHCP/Radius

/IPSEC/L2TP/GRE

SGs

MME - MSC

传递CSFB的相关信息

SGs-AP

Sv

MME - MSC

传递SRVCC的相关信息

GTPv2-C

Gy

P-GW - OCS

传送在线计费的相关信息

Diameter
