VOLTE网络架构、接口与功能实体

功能域

接口名称

接口类型

连接网元

承载协议

分组域

S1-MME

信令

MME-eNodeB

GTP-C

S1-U

数据

SAE GW-eNodeB

GTP-U

S11

信令

MME-SAE GW

GTP-C

SGi

数据

SAE GW-VoLTE SBC

应用层协议

SLg

信令

MME-LSP(GMLC)

Diameter

SLs

信令

MME-LSP(eSMLC)

SCTP

Sv

信令

MME-eMSC

GTP

PCC

Rx

信令

PCRF-VoLTE SBC

Diameter

Gx

信令

PCRF-SAE GW

Diameter

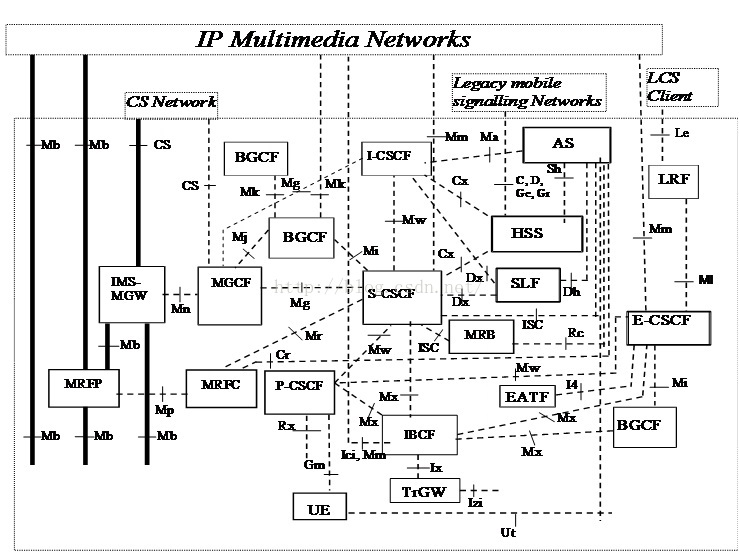

IMS域

Gm

信令

VoLTE UE-VoLTE SBC

SIP

Mw

信令

VoLTE SBC-xCSCF

SIP

Mx

信令

xCSCF-IBCF

SIP

Mg

信令

I-CSCF/S-CSCF-MGCF

SIP

Mj

信令

BGCF-MGCF

SIP

Mw/I2

信令

xCSCF-eMSC

SIP

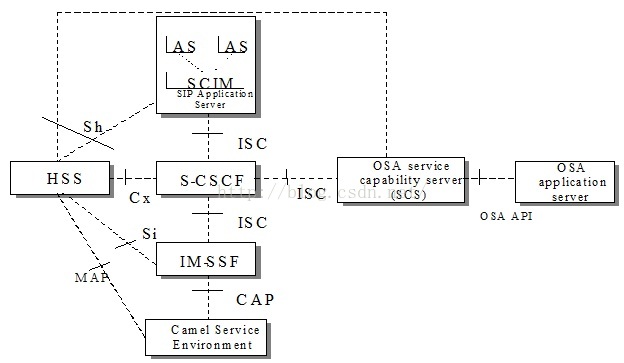

ISC

信令

xCSCF-IMS AS

SIP

Ut

信令

VoLTE UE/VoLTE AS-业务配置代理网关

XCAP

用户数据

Cx

信令

三合一HSS-xCSCF

Diameter

Sh

信令

三合一HSS-IMS AS

Diameter

Zh

信令

三合一HSS-业务配置代理网关

Diameter

SLh

信令

三合一HSS-LSP

Diameter

S6a

信令

三合一HSS-MME

Diameter

C/D

信令

三合一HSS-eMSC/GMSC

MAP

J

信令

三合一HSS——IP-SM-GW

MAP

2G/3G电路域

Nc

信令

MSC-MSC

BICC

CAP

信令

IMS SSF/MSC-智能网SCP

Camel

Gr

信令

SGSN-三合一HSS

MAP

功能实体

全写

中文

功能

PCC

Policy and Charging Control

策略与计费控制

提供策略控制、计费控制功能、业务数据流的事件报告等功能。

PCEF

Policy and Charging EnforcementFunction

策略和计费执行功能

主要包含业务数据流的检测、策略执行和基于流的计费功能

PCRF

Policy and Charging Rule Function

策略和计费规则功能

包含策略控制决策和基于流计费控制的功能，PCRF接受来自PCEF、SPR和AF的输入，向PCEF提供关于业务数据流检测、门控、基于QoS和基于流计费的网络控制功能。并结结合PCRF的自定义信息做出PCC决策。

DRA

Diameter Routing Agent

路由代理

下一代信令网，可以真正实现未来核心网逐步的扩展，简化网络，实现快速部署、高效维护及增强网络安全。

部署DRA的好处:解决移动用户漫游到其他网络时，用户的鉴权、认证、位置登记、计费策略等信息在漫游网络与归属网络之间的传递。在一些业务应用场景中，保证对于同一个用户，AF和PCEF能够寻址到同一个PCRF，通过部署Diameter 代理来实现IP地址和IMSI的动态绑定以完成寻址。

SBC

Session Border Control

会话边界控制器

IMS网络中一个重要的网络节点，其位于IMS网络的边界，起着将终端用户接入到IMS核心网的重要作用。它的主要功能包括接入许可控制，网络拓扑隐藏，NAT以及NAT穿越，QoS及带宽策略，和网络安全机制等。

S-CSCF

Serving Call Session Control Function

服务会话控制功能

是IMS的核心所在，它位于归属网络，为UE进行会话控制和注册请求，但当UE处于会话中时，S-CSCF处理网络中的会话状态。在同一个运营商的网络中，可以有多个S-CSCF。

P-CSCF

Proxy Call Session Control Function

代理会话控制功能

是IMS中用户的第一个联系点（在信令平面），从SIP的角度来看，它是一个出站/入站的SIP代理服务器，所有的SIP信令，无论是来自用户设备UE，还是发送给UE的，都必须经过P-CSCF。UE使用本地CSCF发现机制可以获得P-CSCF的地址。P-CSCF负责验证请求，将它转发给指定的目标，并且处理和转发响应。

I-CSCF

Interrogating Call Session ControlFunction

协商会话控制功能

I-CSCF是一个运营商网络内部的接触点，所有与这个网络运营商的用户连接都要经过这个实体。在一个网络中可以有多个I-CSCF

MGCF

Multimedia Gateway Control Function

多媒体网关控制功能

在IP多媒体子系统(IMS)的一个组成部分，与CSCF通信和控制媒体信道在一个IMS-MGW中的连接。它在ISDN部分(ISUP)和IMS呼机控制协议之间执行协议转换。

IM-MGW

IP Multimedia Gateway

IP多媒体网关

IM-MGW负责IMS与PSTN/CS域之间的媒体流互通，提供CS CN网络和IMS之间的用户面链路，支持PSTN/电路域TDM承载和IMS用户IP承载的转换。主要功能是承载和媒体处理。在IMS终端不支持CS端编码时IM-MGW完成编解码的转换工作。IM-MGW也可以在MGCF的控制下完成呼叫的连续。

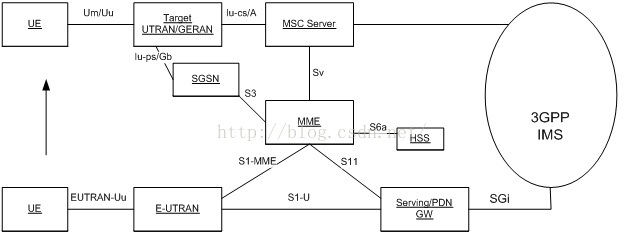

ATGW

 Access TransferGateway

接入传输网关

在SRVCC切换过程中，保持当前会话路径并在切换后重新接入

ATCF

Access Transfer Control Function

接入传输控制功能

用于控制ESRVCC中的ATGW
