概述

在学习或工作中总需要搞清楚雷达基础参数的计算，下面给出一些案例供大家参考。

发射功率，探测距离，距离分辨率

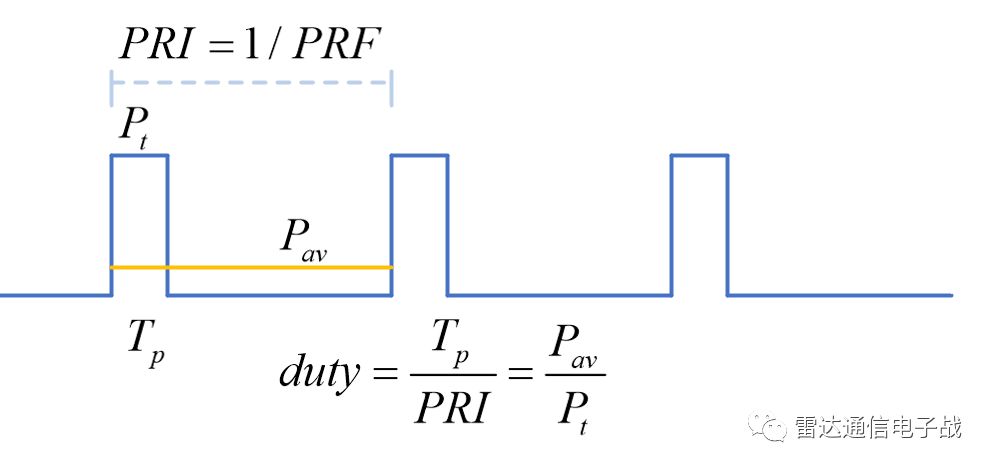

假设一部低PRF雷达的脉冲重复频率PRF=10kHz，辐射的峰值功率为Pt=10kW，占空比duty=20%。

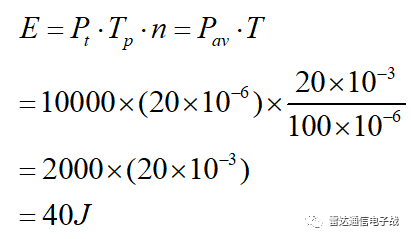

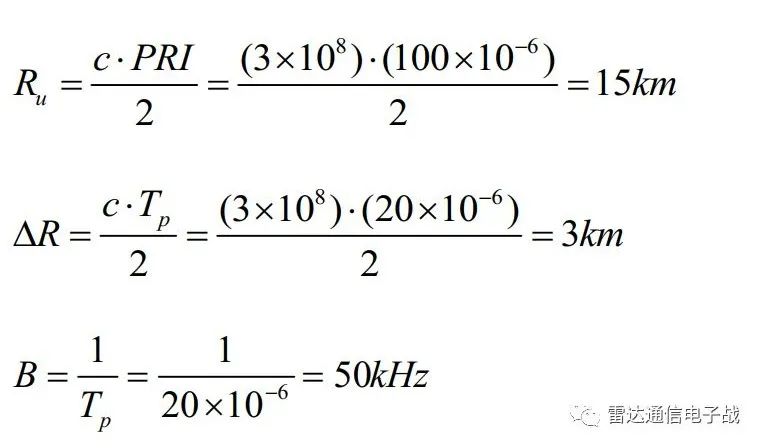

1，计算平均发射功率，脉冲重复间隔，脉冲宽度，在20ms内的辐射能量？ 2，计算最大无模糊距离？ 3，计算对应的距离分辨率和带宽？

多普勒频率

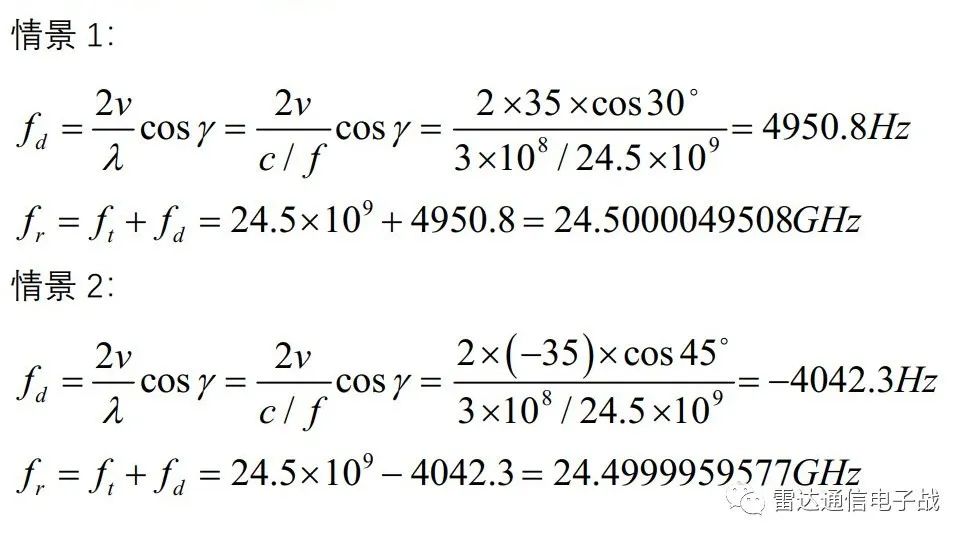

假设一部警用K波段雷达的工作频率24.5GHz，一辆汽车以126km/h的速度向该警用雷达站驶来，汽车的速度矢量方向与雷达有一个30°的夹角(情景1)。

1，计算情景(1)下的多普勒频率和雷达接收回波信号的频率？ 2，如果该汽车远离雷达站并且夹角为45°(情景2)，重新计算多普勒频率和雷达接收回波信号的频率？v=126km/h=126000m/3600s=35m/s；

接收功率

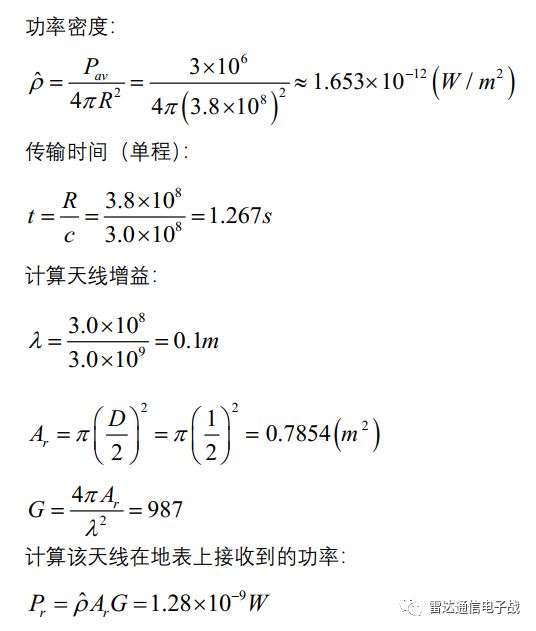

假设月球轨道上的宇宙飞船(轨道距离3.8×108米)采用L波段雷达，天线工作频率3000MHz，平均发射功率是Pav=3MW(各向同性)。

1，计算到达地球表面的功率密度？ 2，计算信号从宇宙飞船到达地球表面的时间？ 3，计算地球表面一个直径为1m的天线接收到的功率(假设传输无损耗)？

输出信噪比

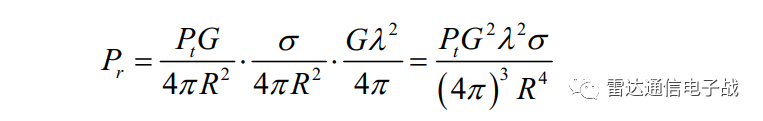

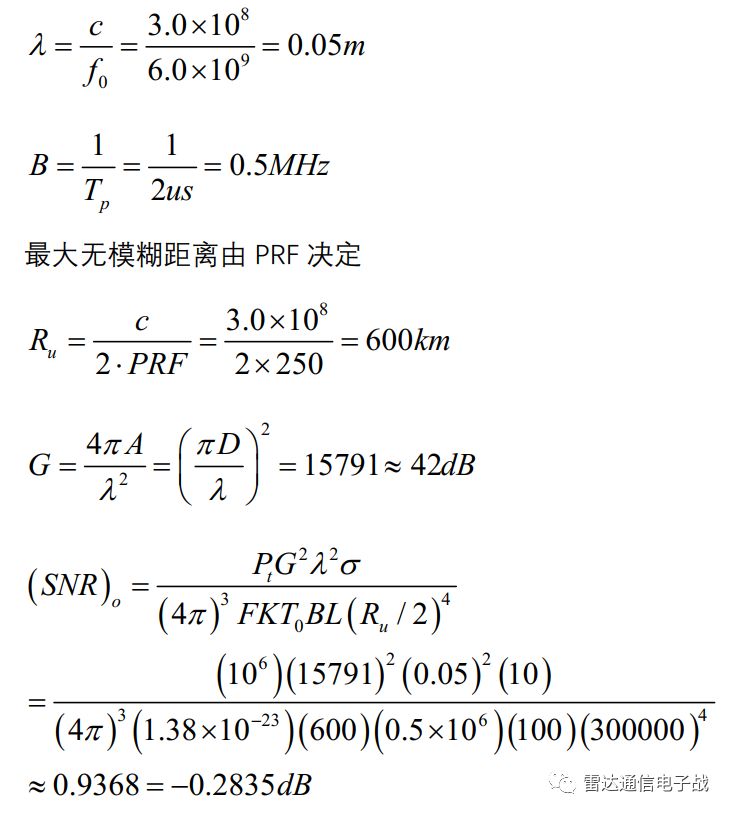

低PRF的C波段雷达工作频率为6.0GHz，抛物面天线直径2m，发射脉冲串的峰值功率为1MW，脉冲宽度2us，PRF是250Hz。假设等效噪声温度为600K，总的信号损失为20dB，目标的RCS为10m2，请计算： 1，最大无模糊距离(Ru)； 2，当目标在最大无模糊距离一半的位置时，求接收机的输出信噪比。目标距离为R时，雷达接收到的回波功率：

当接收到的回波功率等于最小可检测信号时，雷达达到最大作用距离。

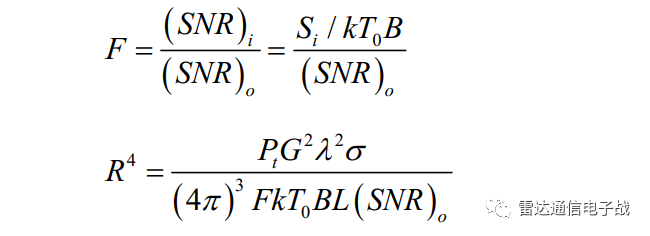

其中F为噪声系数，也就是接收机输入端信号噪声比与输出端信噪比的比值，表示由于接收机内部噪声产生的影响。T0为室温290K。理想情况下F=1，由于热噪声的存在实际情况总不会理想，题中给出等效噪声温度为600K。这里也默认了噪声带宽与信号的半功率带宽一样。

接收机灵敏度

在噪声背景下检测目标，接收机输出端的信噪比要达到所需的数值，这个最低要求决定了输入端的最小可检测信号，从而确定了最大探测距离。也就是说目标距离如果超过了该距离，雷达虽然可能也接收到了回波信号，但是雷达已经检测不出该目标了。

这个最小可检测信号功率即接收机的灵敏度，为了提高接收机灵敏度，就是要减少最小可检测信号功率，具体的方法有：1. 降低接收机的总噪声系数，也就是降低等效噪声温度，可采用高增益、低噪声高频放大器；2. 接收机的中频放大器采用匹配滤波，以便在白噪声背景下能输出最大信噪比；3. 另外检测方法也会影响对信噪比的最低要求。

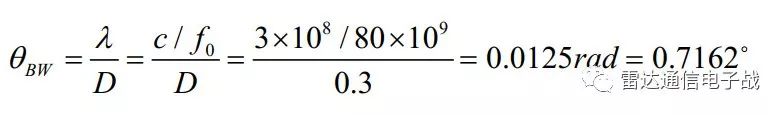

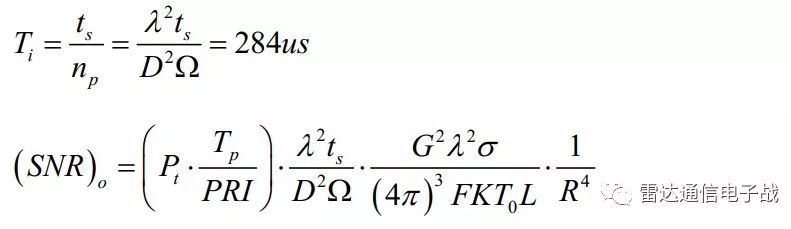

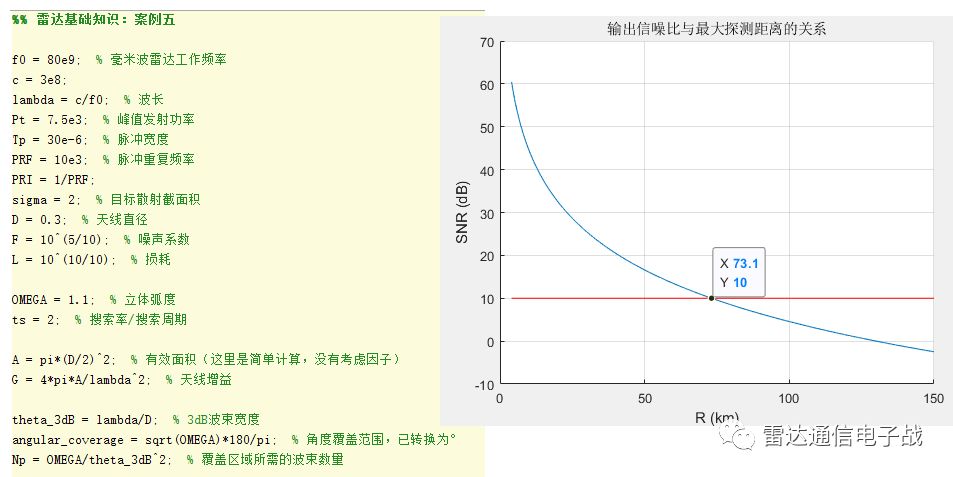

毫米波雷达

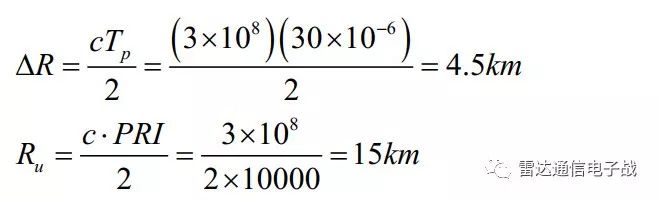

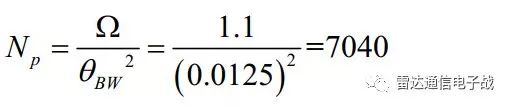

假设有一个毫米波雷达工作频率80GHz，峰值发射功率为7.5kW，脉冲宽度30us，PRF为10kHz，噪声系数F=5dB，天线直径D=0.3m，目标RCS大小为2m2，雷达搜索率2s，搜索立体角为Ω=1.1 steradian，系统损耗10dB，计算：1，天线波束宽度和角度覆盖范围；2，覆盖搜索范围需要的天线波束数量；3，距离分辨率和无模糊距离；4，每个波束的驻留时间；5，输出信噪比与最大作用距离的关系，以及当信噪比为10dB时的最大距离；天线3dB波束宽度用以下公式计算：
