物联网专题36：阿里云物联网 ESP8266

阿里云物联网平台

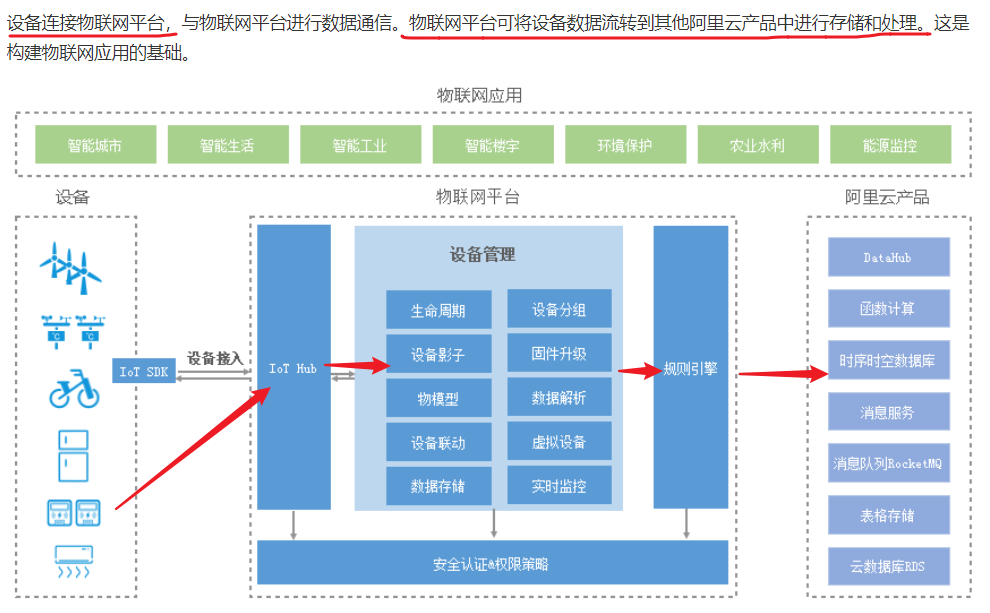

1 产品架构

设备通过 MQTT 协议接入到阿里云物联网平台，然后可以通过规则引擎将数据发送至时序数据库、云存储等。

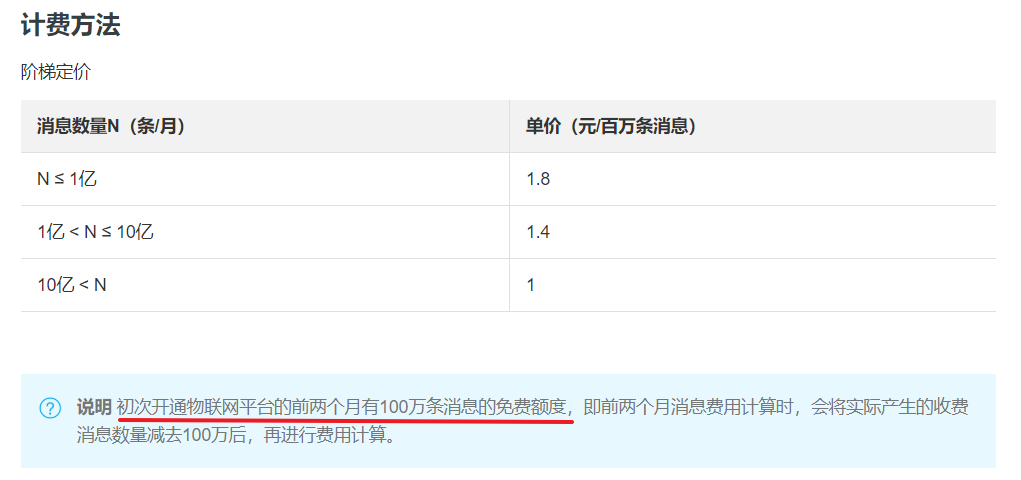

2 计费标准

在初次开通物联网平台的前两个月，有100万条消息的免费额度。

阿里云物联网平台 MQTT

以下是阿里云物联网的文档链接：

https://help.aliyun.com/product/30520.html?spm=a2c4g.11174283.6.540.61ef1668NbRCbL

阿里云创建产品和设备

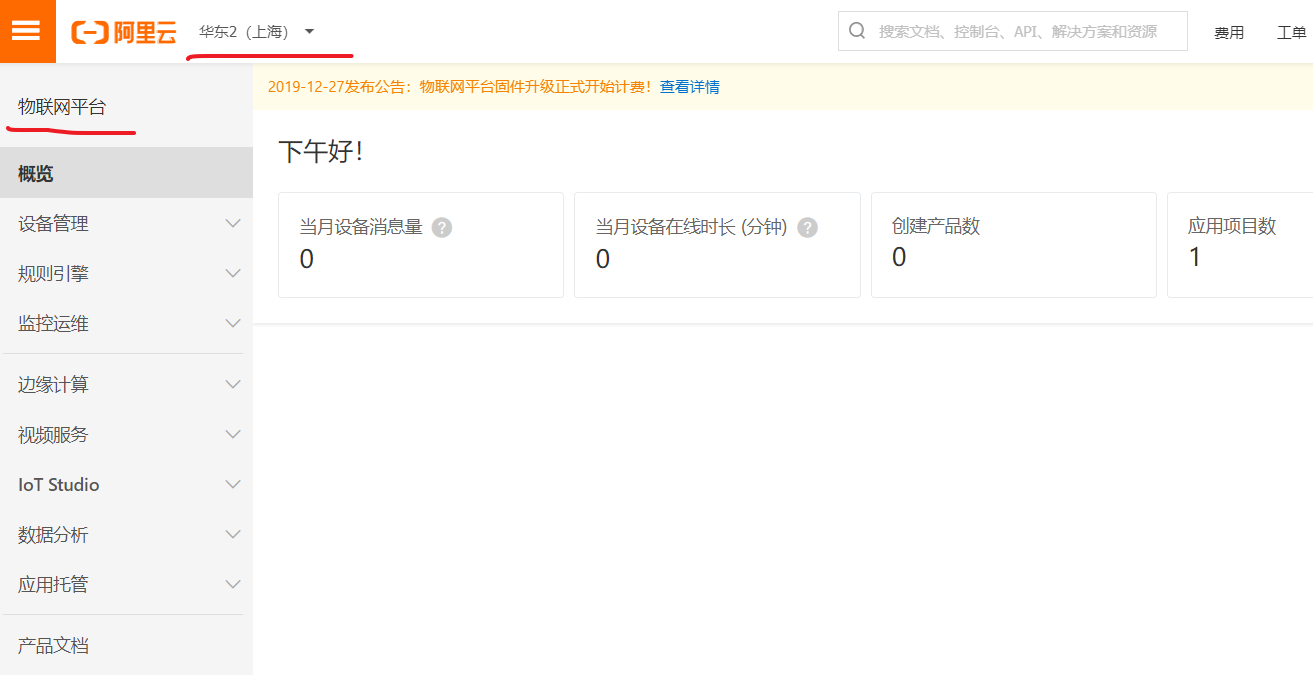

1 进入阿里云物联网，首页如下所示：

链接：https://iot.console.aliyun.com/lk/summary

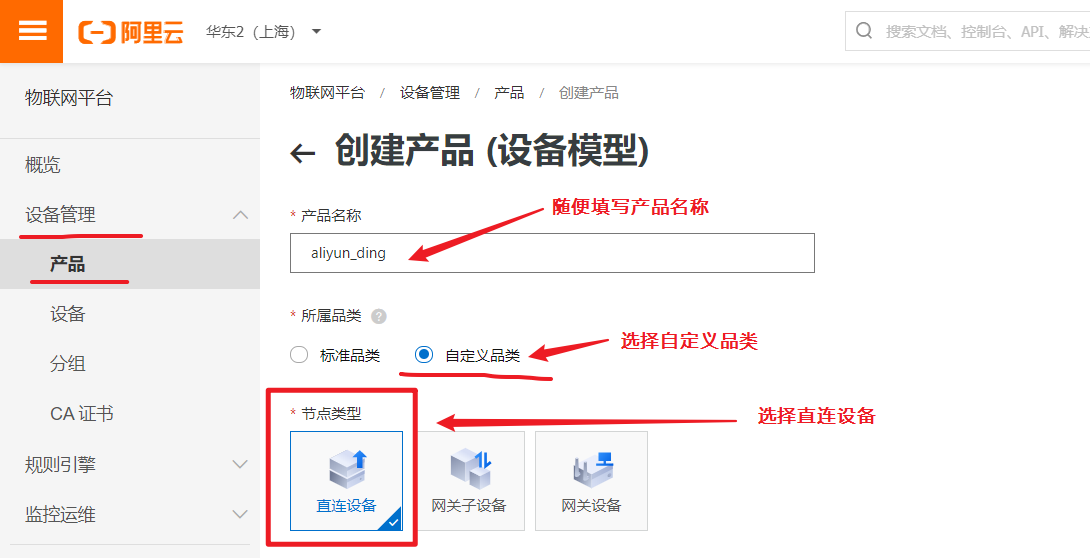

2 创建产品：

填写产品的相关信息

3 添加设备：

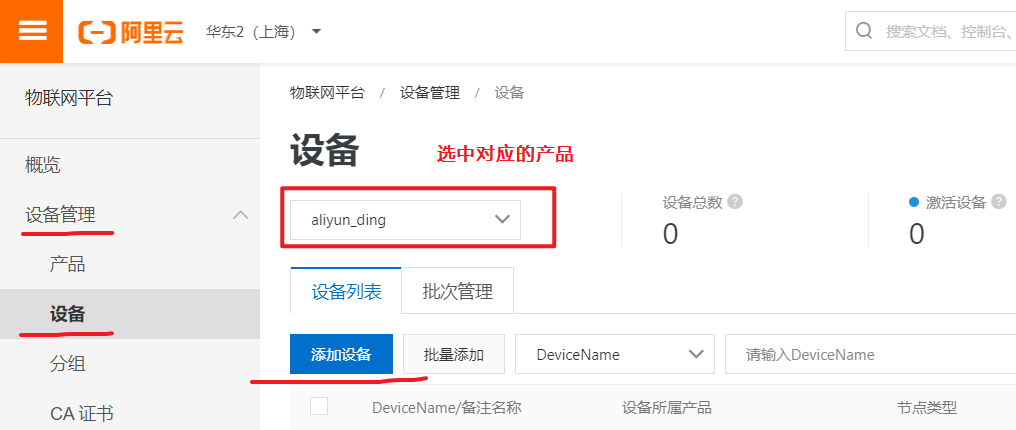

进入设备页面，先选中对应的产品，然后添加设备

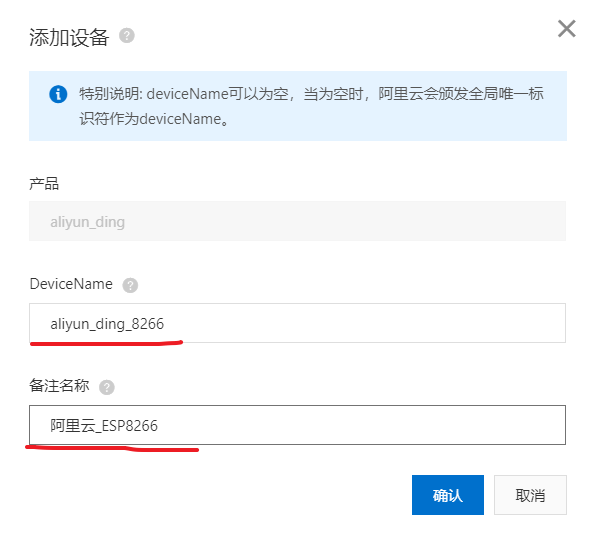

添加设备：

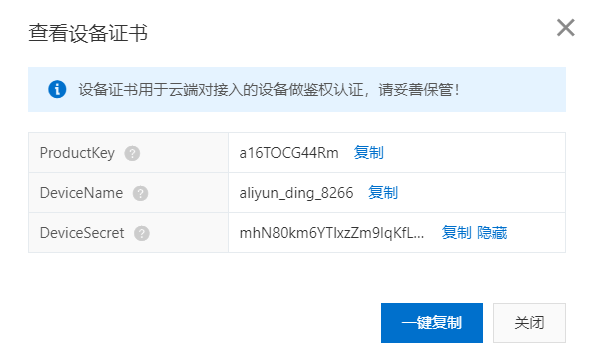

然后会生成设备证书（包括产品码、设备名、设备密钥），如下所示：

当设备接入到阿里云物联网平台时，阿里云会根据这3个参数，鉴别设备的身份。

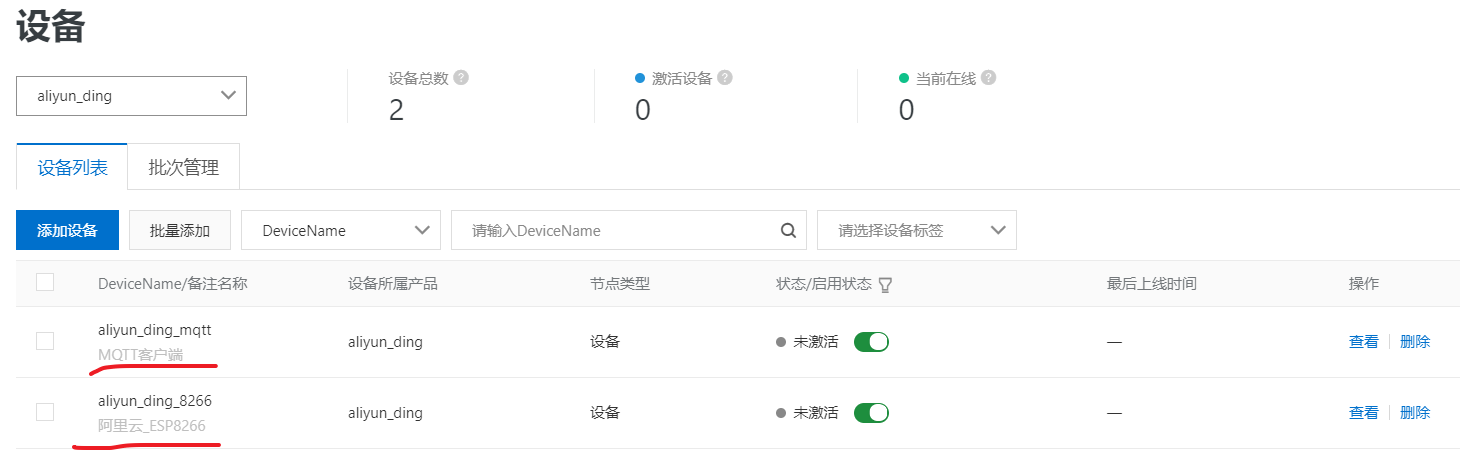

再创建MQTT-FX客户端软件对应的设备，创建完成的两个云端设备如下所示：

4 接入物联网平台

如果要接入阿里云，需要域名、ClientID、用户名、密码等参数，参考文档 “ MQTT-TCP 连接通信 ”

https://help.aliyun.com/document_detail/73742.html?spm=a2c4g.11186623.6.588.5de26eebCAhXgL

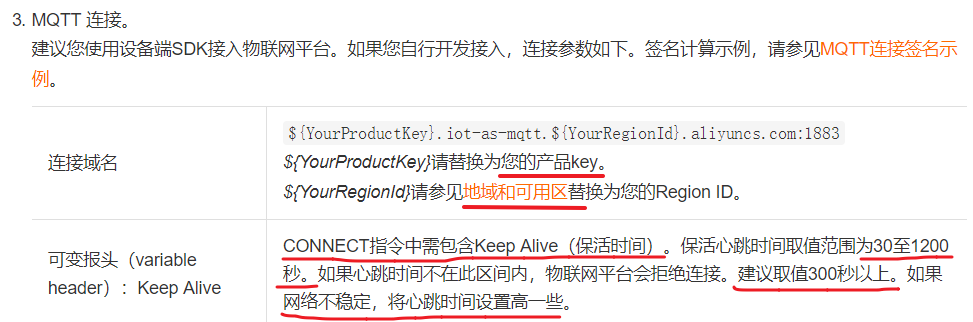

下面是文档说明：

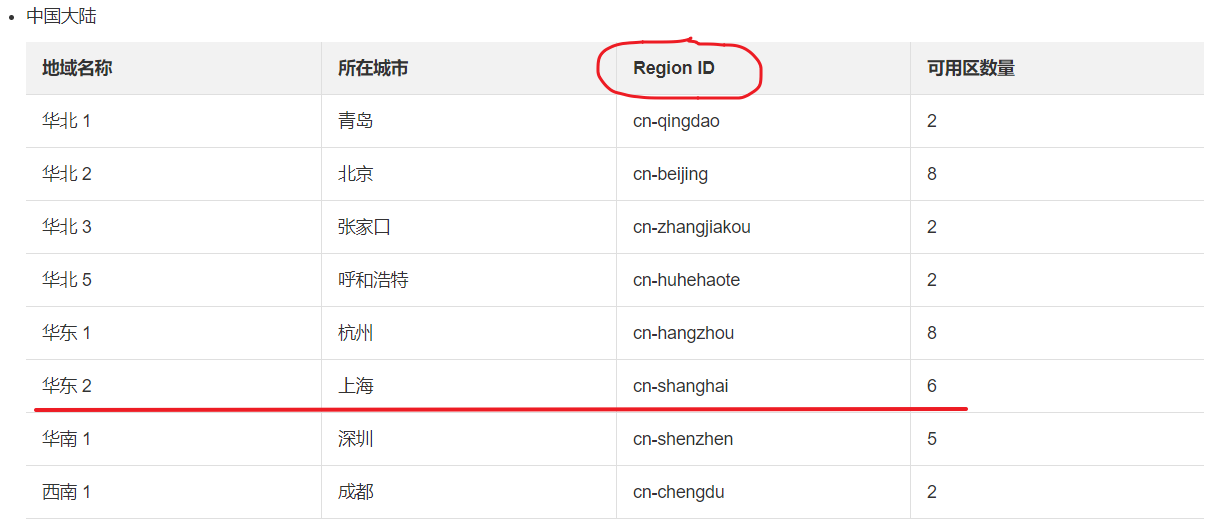

地区和可用区如下所示：

示例：如 ProductKey 为 a16TOCG44Rm ，地区为华东2 上海，则域名为：

a16TOCG44Rm.iot-as-mqtt.cn-shanghai.aliyuncs.com:1883

CONNECT 连接报文

mqttClientId: clientId+"|securemode=3,signmethod=hmacsha1,timestamp=132323232|"
mqttUsername: deviceName+"&"+productKey
mqttPassword: sign_hmac(deviceSecret,content)

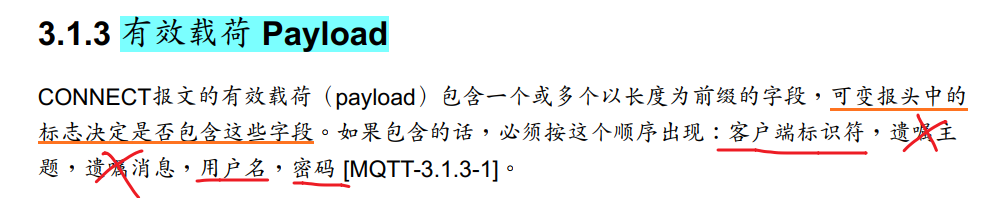

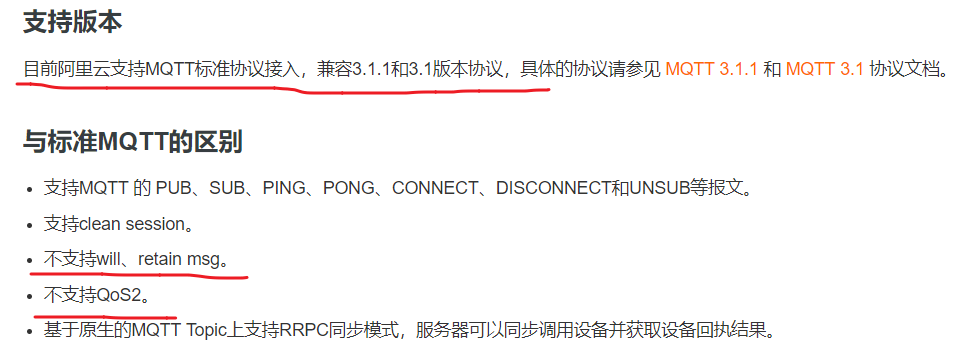

由于阿里云不支持Will，因此CONNECT报文的有效载荷，只包含客户端标识符、用户名和密码，如下图所示：

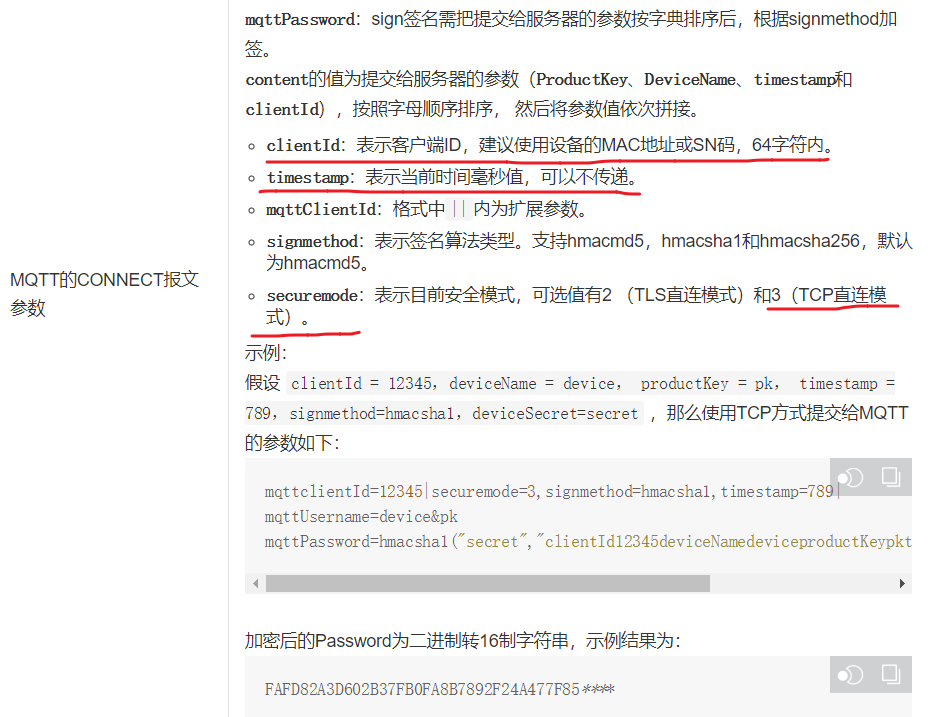

这3个参数的设置方法，参见 CONNECT 报文参数说明：

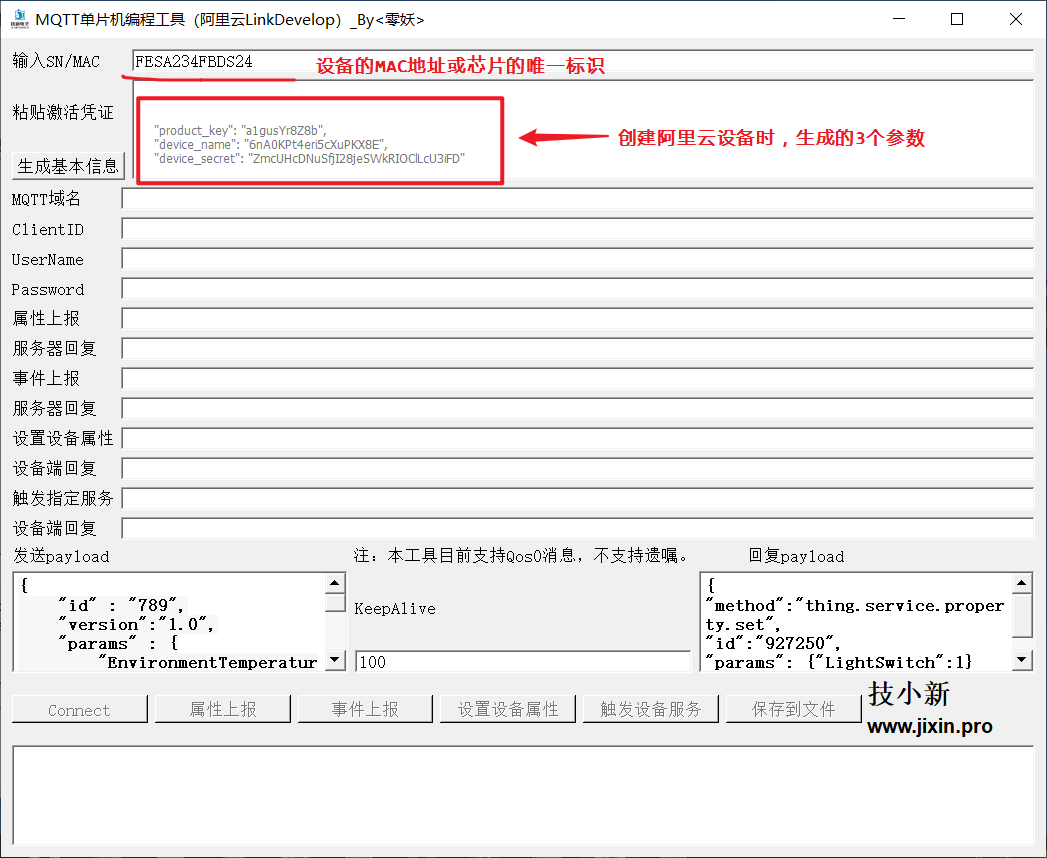

其中，mqttClientId 和 mqttUsername 可以直接设置，mqttPassword 比较麻烦，sign_hmac(deviceSecret, content) ，可以看到，mqttPassword 是根据设备密钥和 content 进行哈希加密，而 content 又由多个参数字符合成。这个如果自己实现会比较麻烦，可以使用自动生成的配置工具：

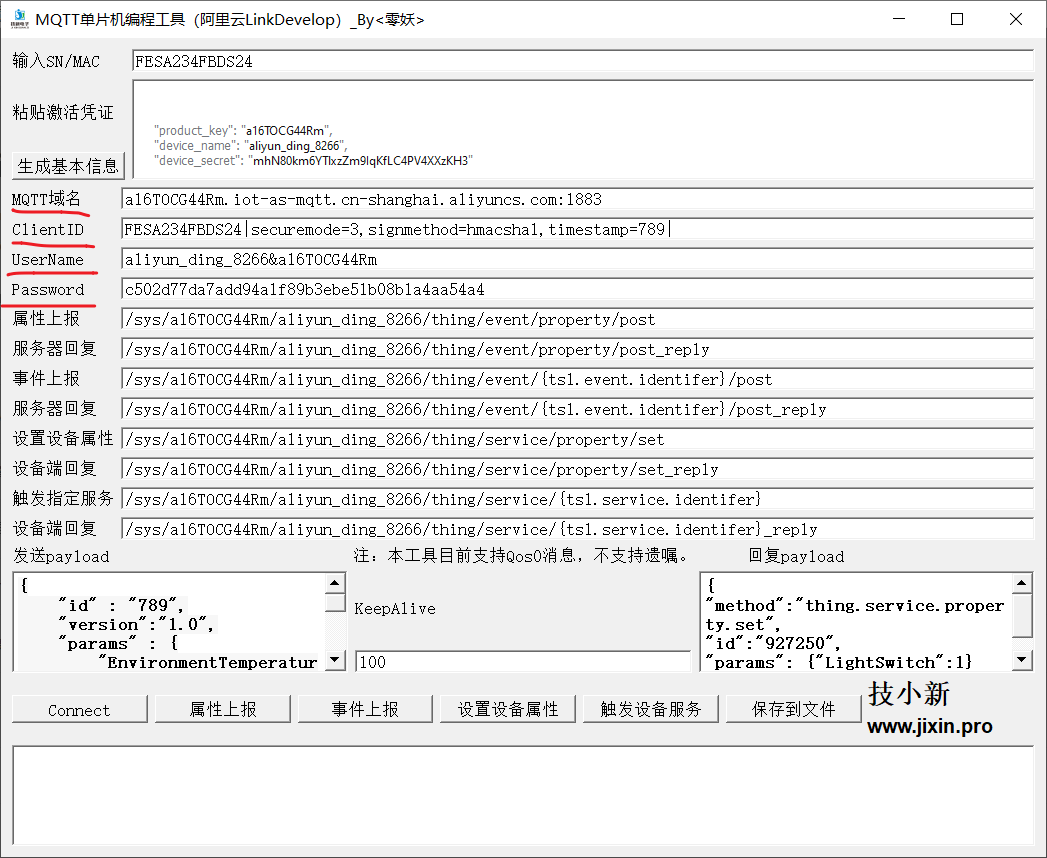

接下来，使用这个工具来生成ESP8266设备的 ClientId、用户名+密码，复制设备参数并生成；

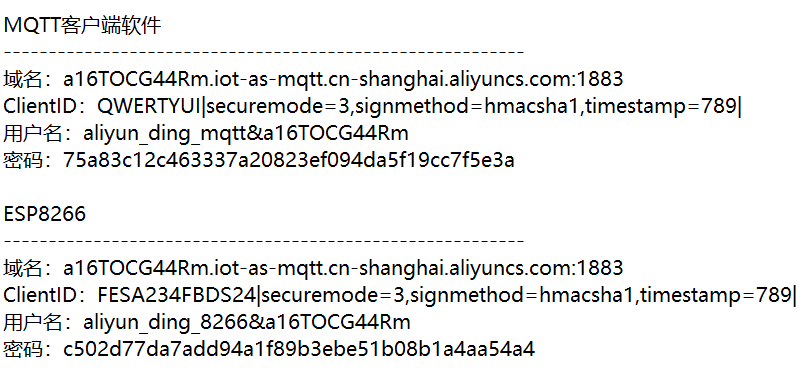

生成的配置结果如下：

分别生成两个设备（QMTT客户端和ESP8266）的参数信息。

5 消息通信格式

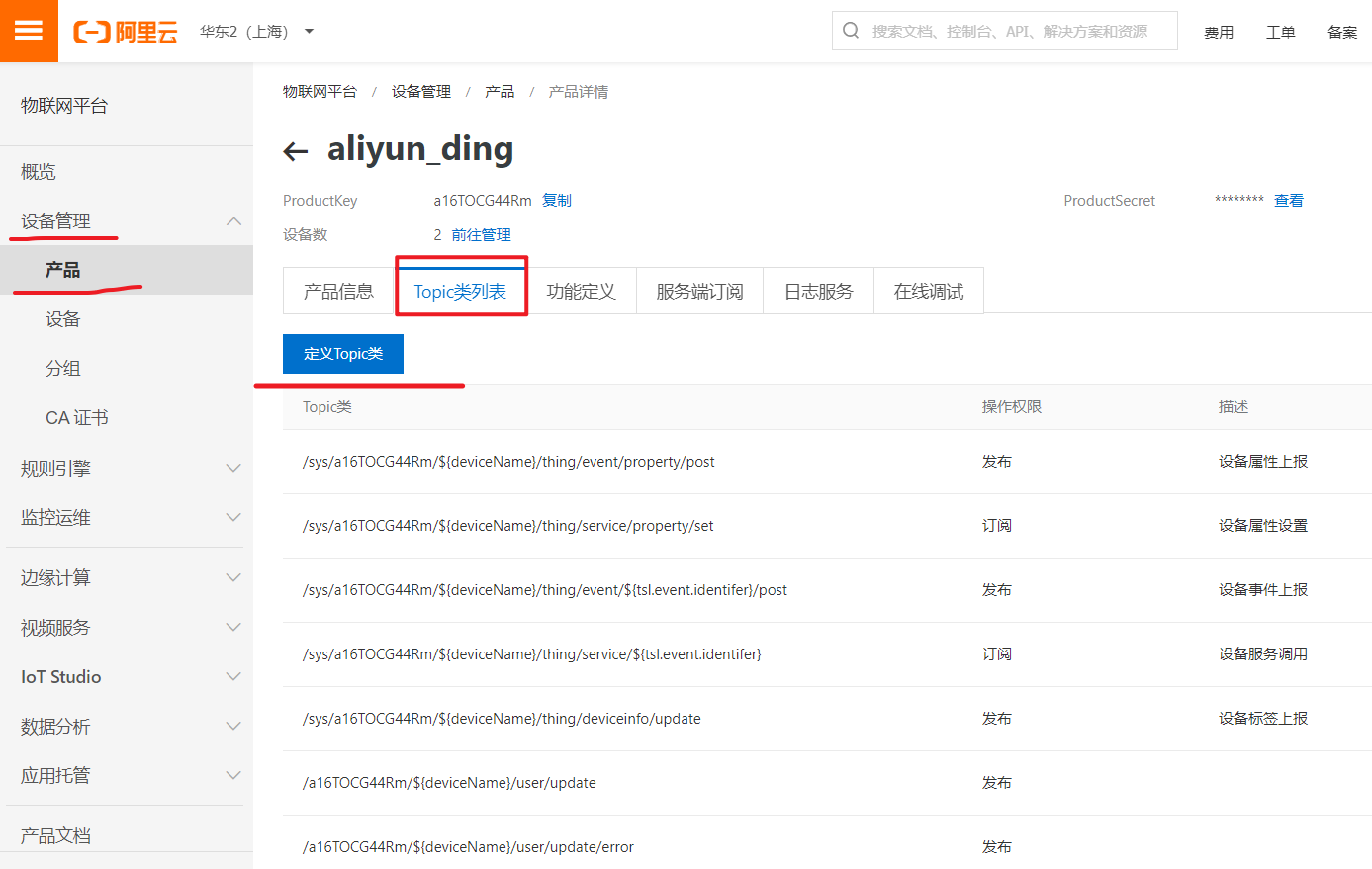

在设备管理->产品->Topic类列表中，有很多预定义的 Topic 类，也可以新建 Topic 类

创建一个 SW_LED 的 Topic 类，如下所示：

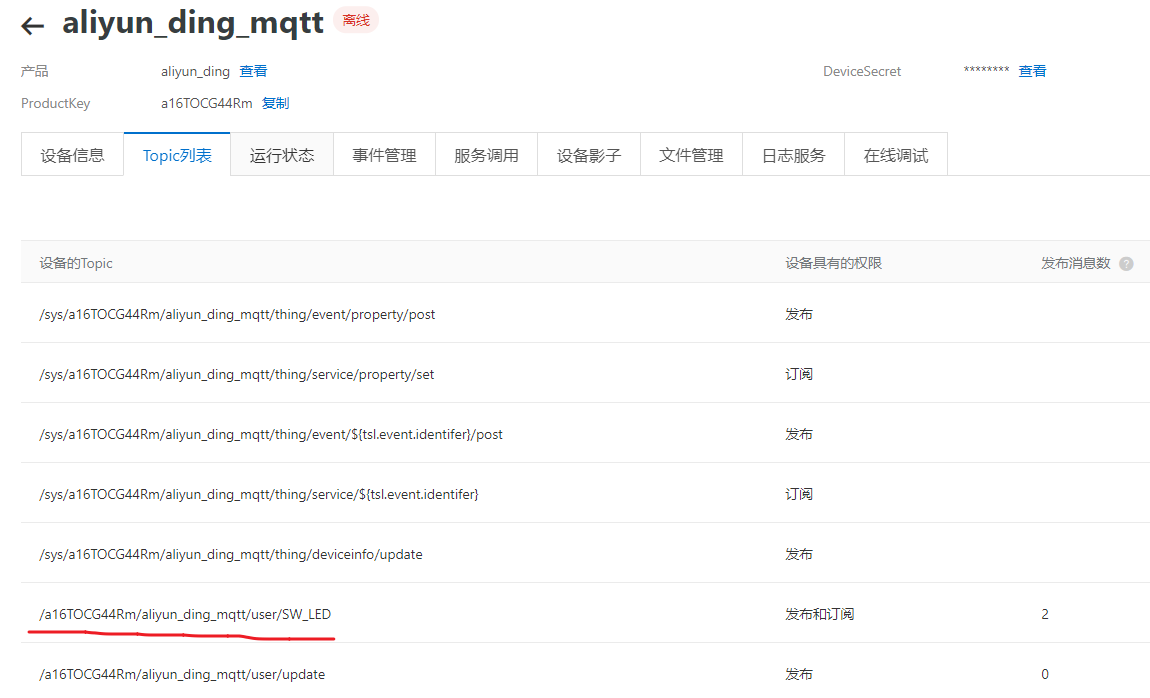

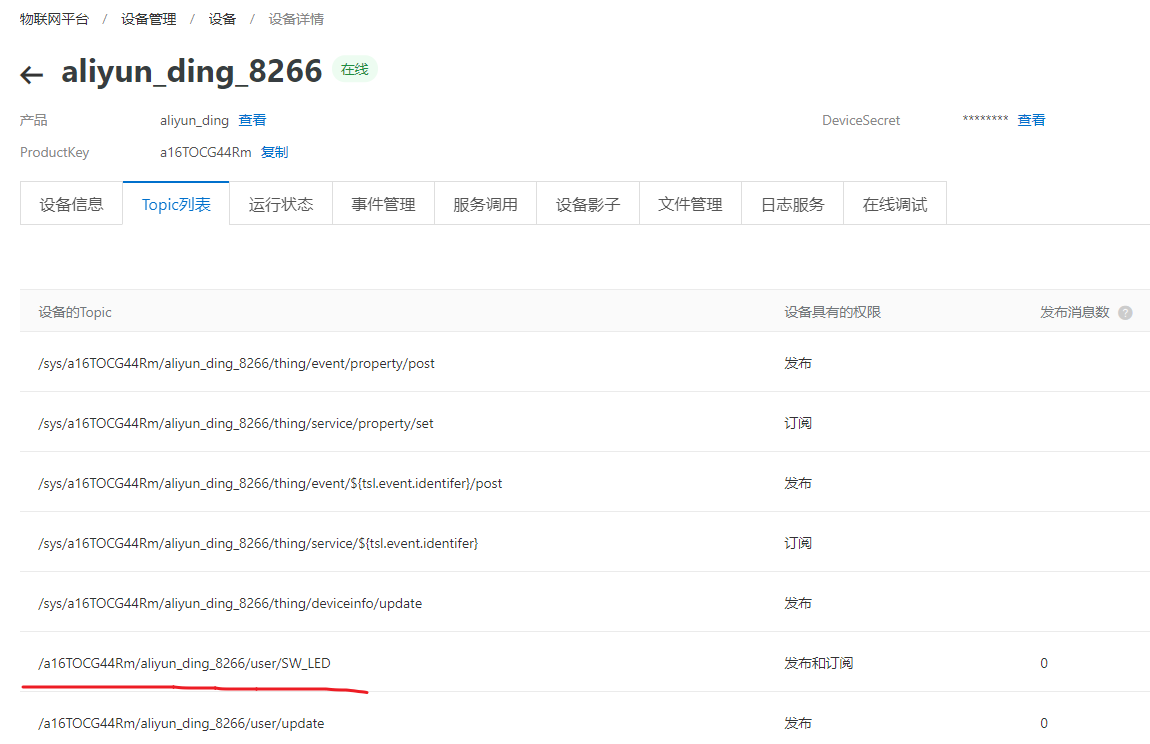

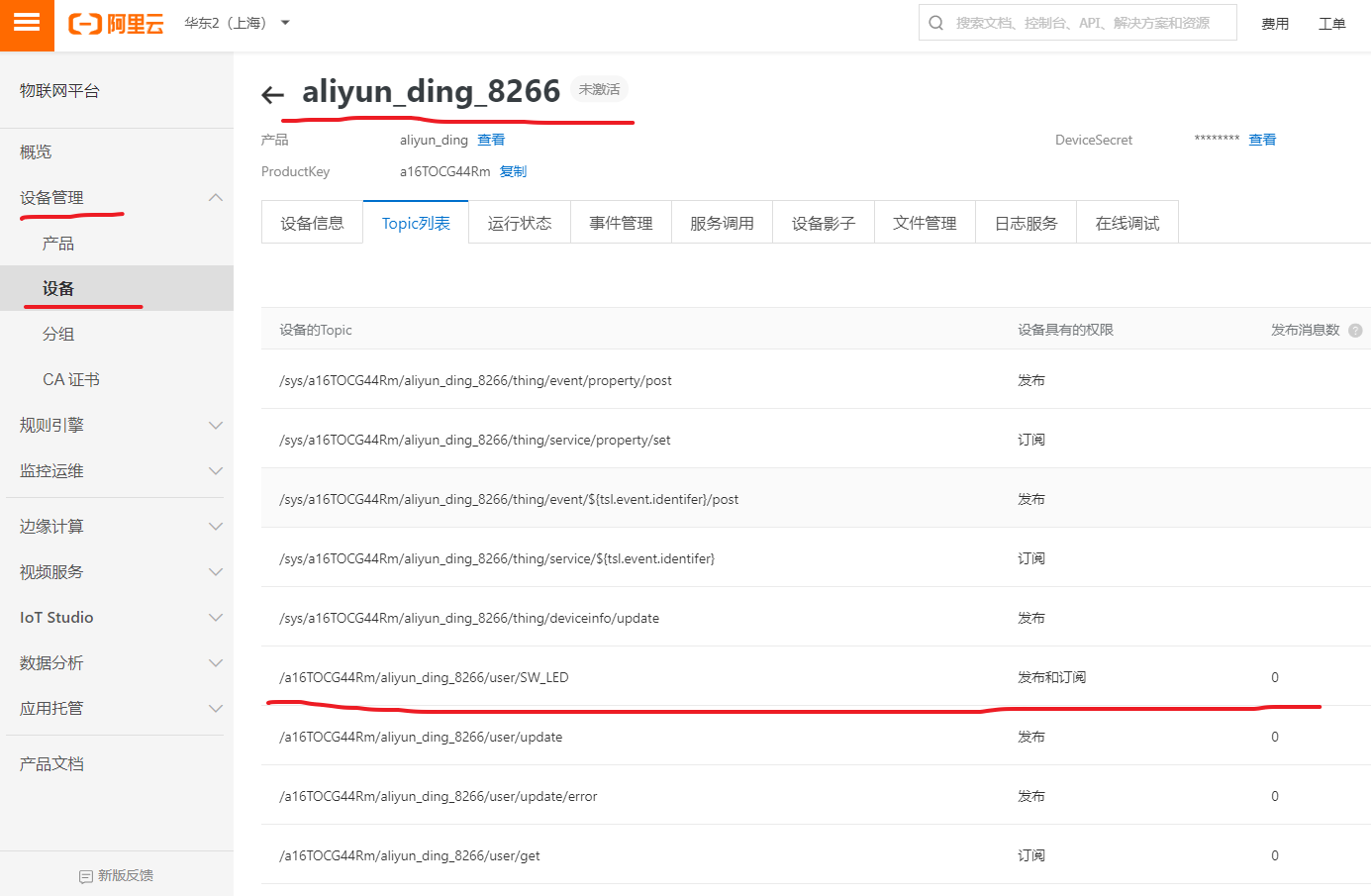

在设备的 Topic 类中，可以看到成功创建的 SW_LED 主题；

注意，此时8266设备只能够操作这几个主题，其他任何的主题都没有操作权限。那么，8266如何跟MQTT客户端进行通信？

6 规则引擎

阿里云的规则引擎有多种，下面是将要使用到的 “ 云产品流转 ” 简介

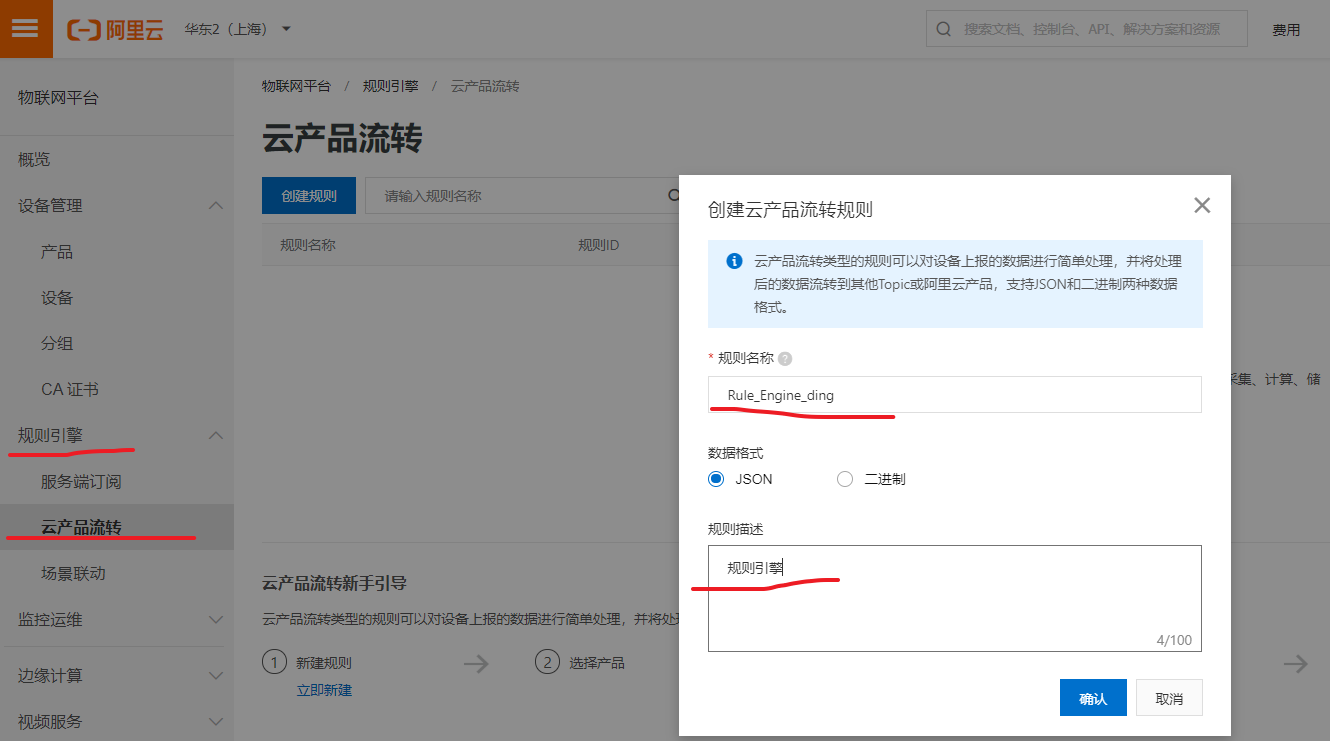

创建规则引擎：

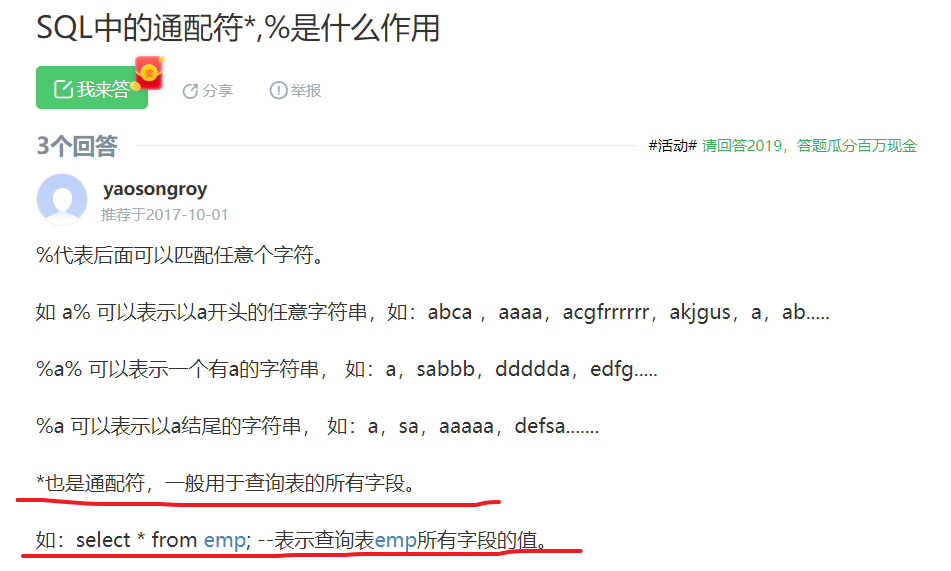

规则引擎要使用 SQL 语句，先看一下 SQL 通配符：

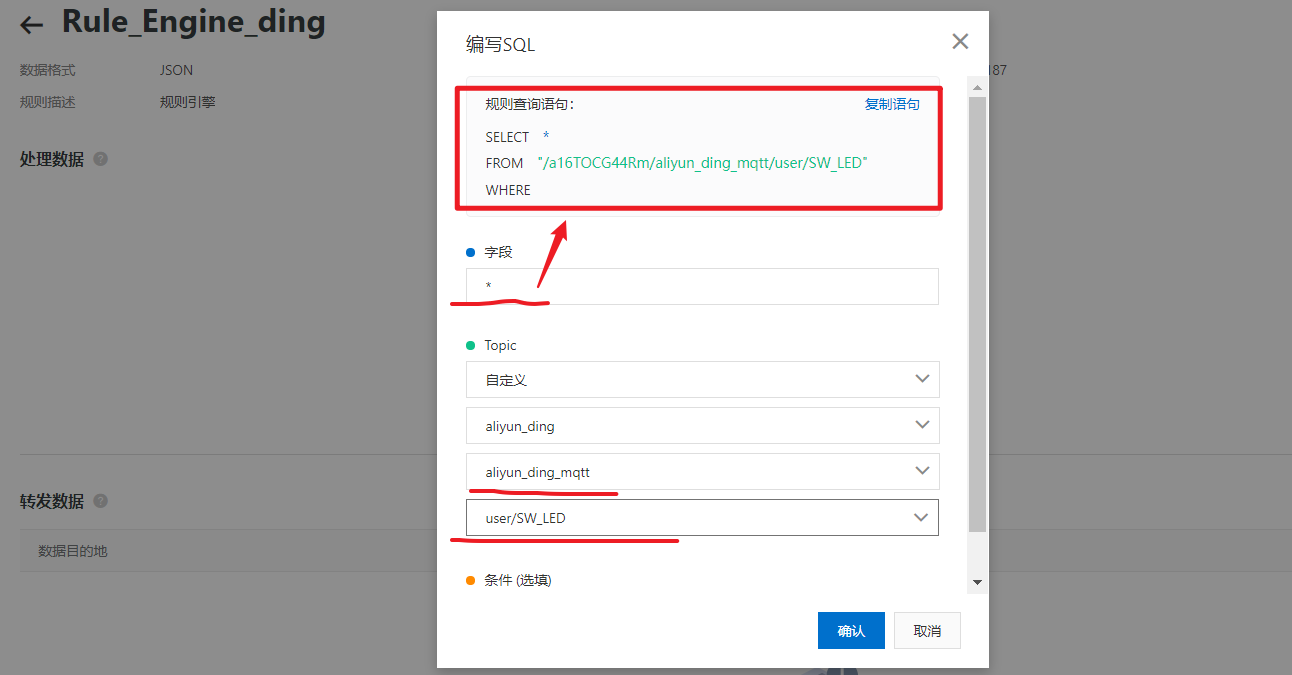

如下是设置的 SQL 语句：

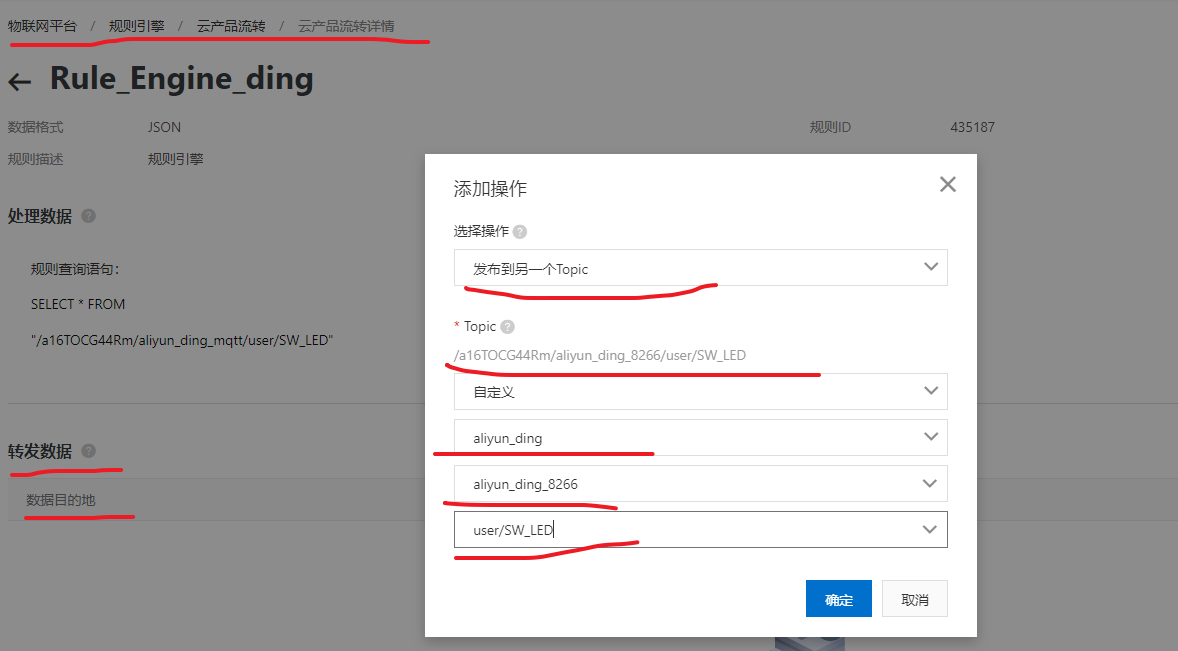

使用 *通配符选择查询所有字段，设置产品、设备和主题，然后设置转发数据（从MQTT客户端转发给8266）：

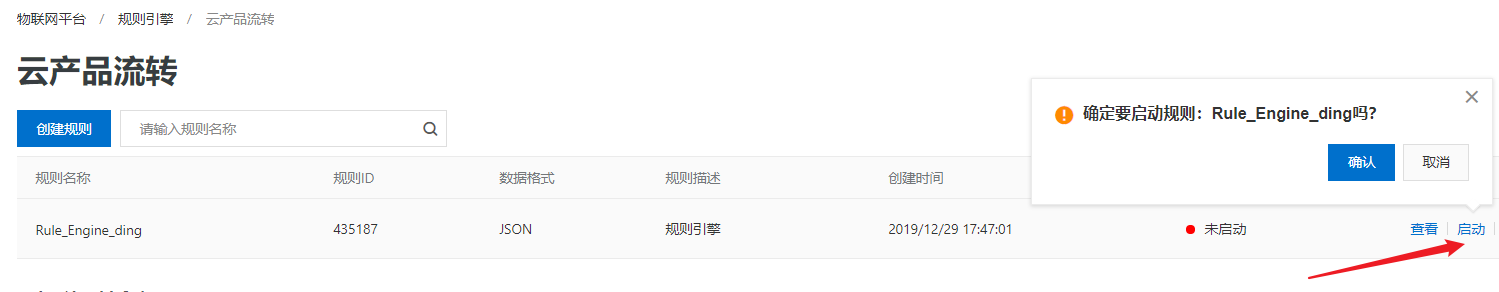

创建成功，启动规则引擎：

阿里云平台的设置完成。

接入阿里云

1 配置MQTT-FX

2 修改 MQTT 例程，要修改的地方如下所示：

设置好域名、设备ID、用户名、密码和持有人标识，然后修改主题名（只订阅】不发布）：

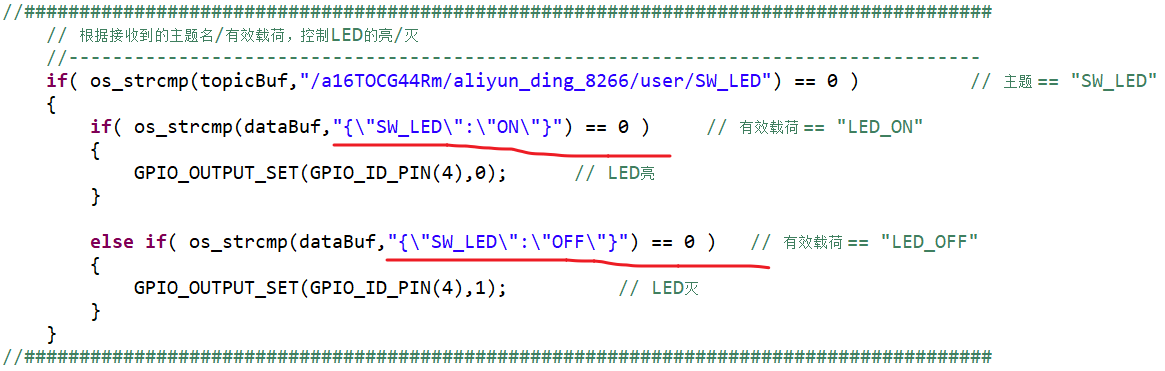

修改接收到的主题消息，如下所示：

下载程序并执行，一直出现一个问题：

可以看到，程序成功的解析了 SNTP 服务器域名，获取到了实时时间，但是，一直没法解析到阿里云域名对应的IP（多次尝试仍然失败），实在找不到原因，暂且放过。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------

解决问题

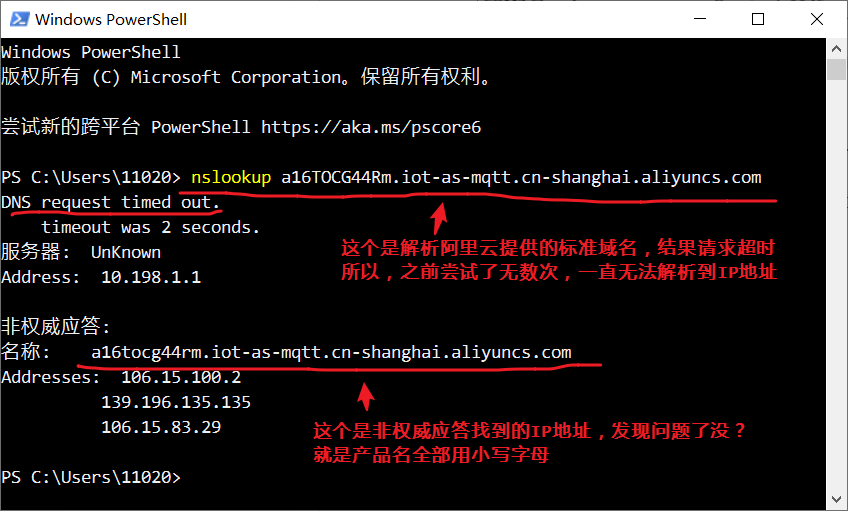

在这个问题上纠结了一天，终于找到了问题所在，直接上图：

MQTT服务端域名要设为小写字母

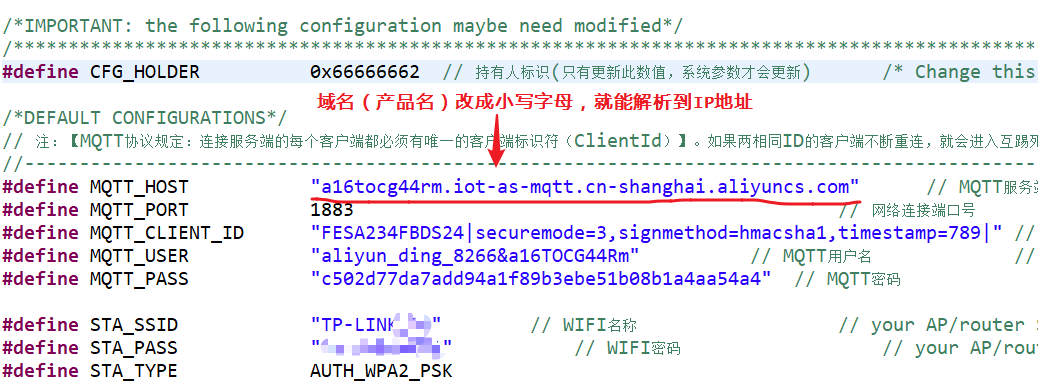

重新修改程序中的网络参数，如下所示：

1 修改域名

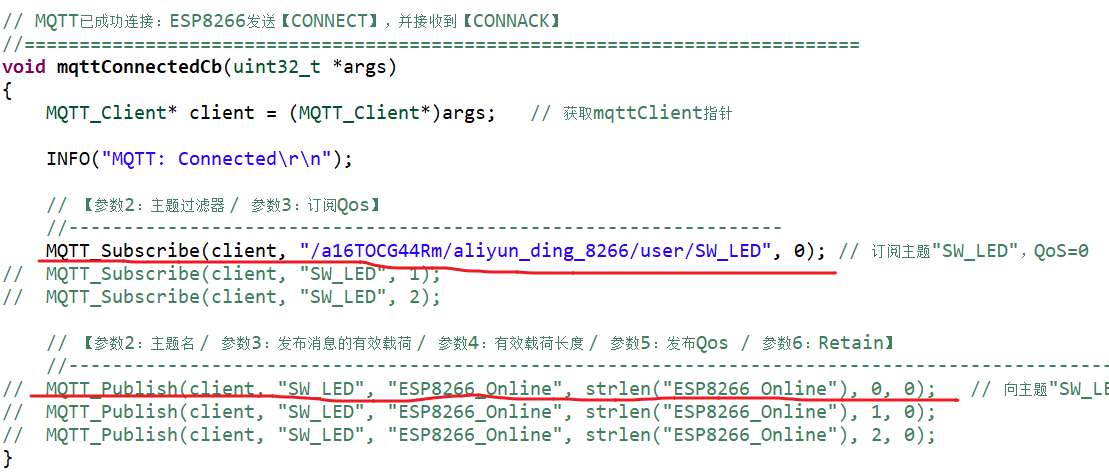

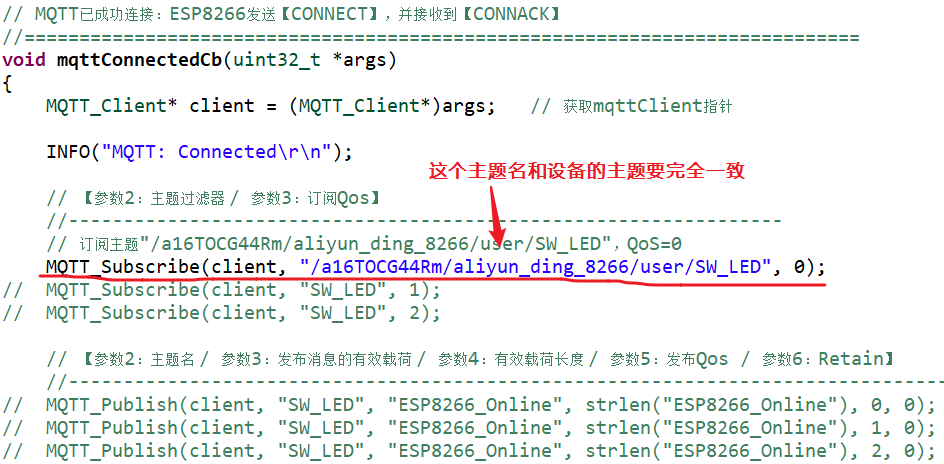

2 修改订阅主题名：

这个主题名要和设备的主题完全一致，如下所示：

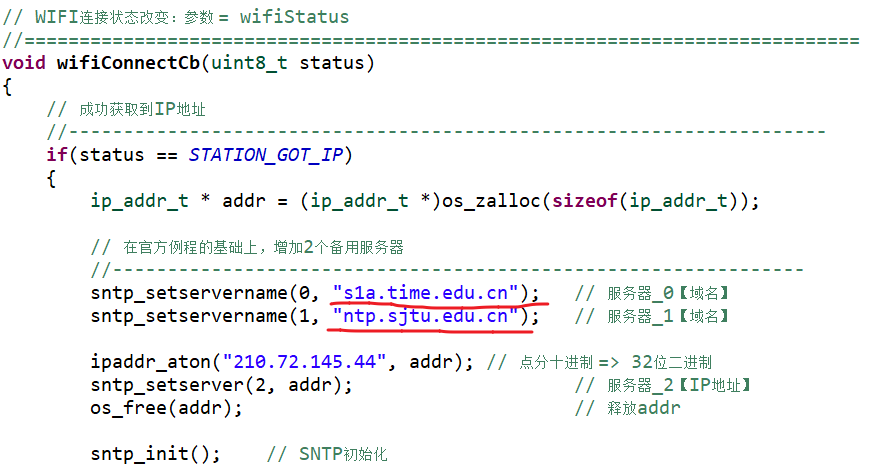

3 修改 SNTP 服务器域名

这个不是必要的，但MQTT例程中提供的是国外的域名，有时会无法获取到网络时间，因此换成国内的SNTP服务器：

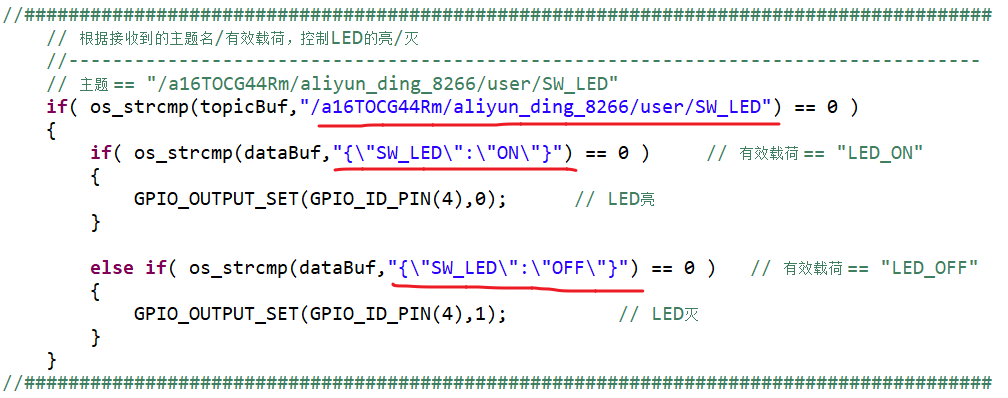

4 修改接收主题参数

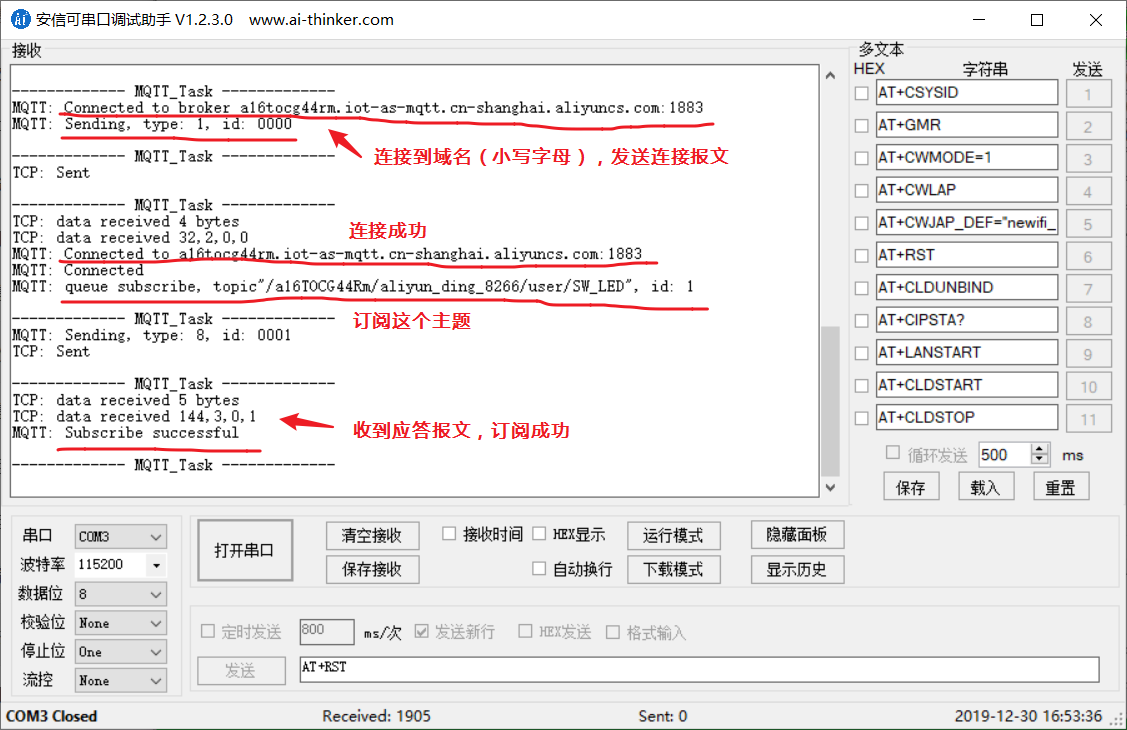

修改完毕，下载执行程序，结果如下：

这说明，ESP8266接入物联网成功。

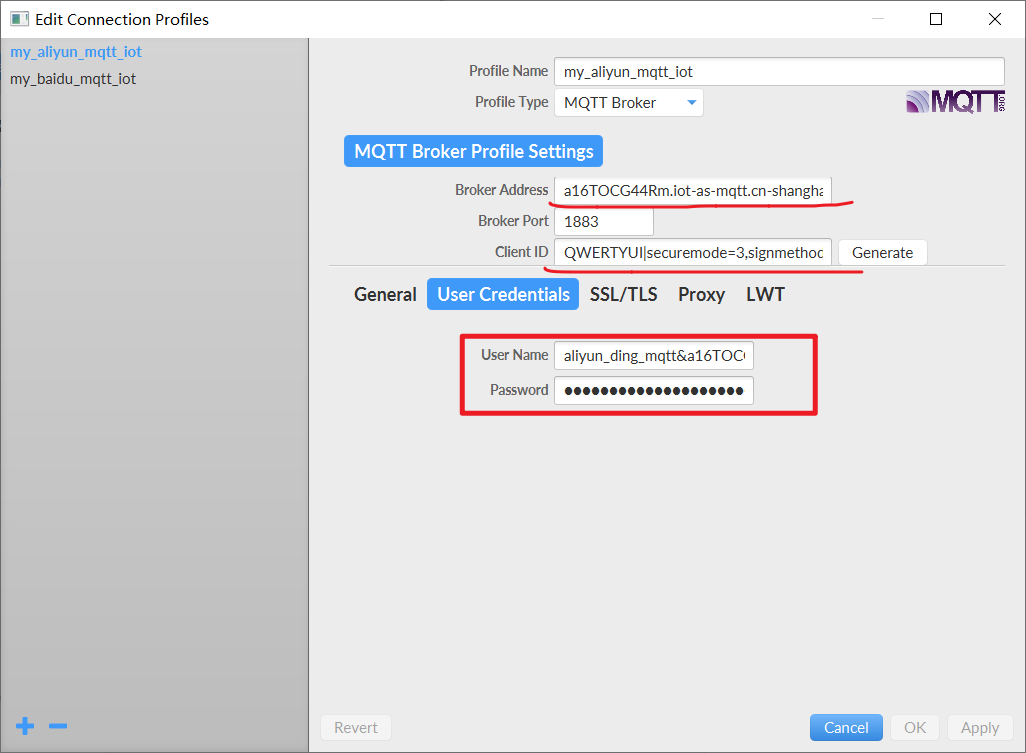

5 连接MQTT-FX客户端，配置如下所示：

注意，8266和MQTT-FX的MQTT域名、设备ID、用户名+密码和下面的一致：

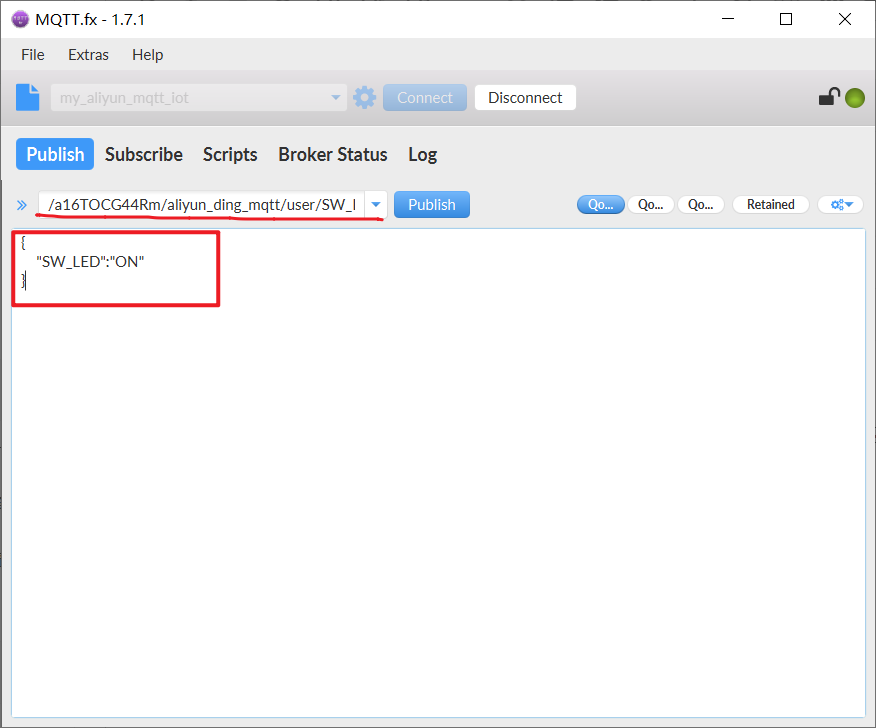

然后向如下的主题发布消息，根据我们设置的规则引擎，这个消息会被转发给ESP8266；

我们向这个主题发送以下JSON字符串，8266收到规则引擎转发的消息后，应该会点亮LED：

结果如下所示：

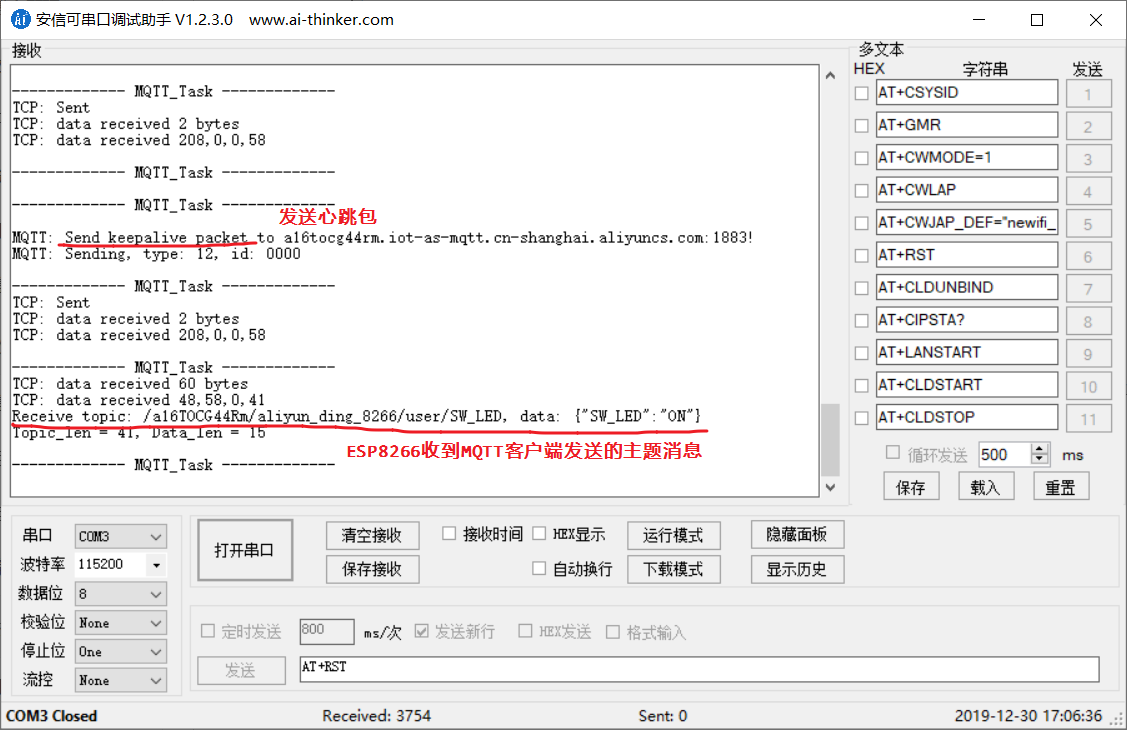

ESP8266成功接收到MQTT客户端发送的主题消息

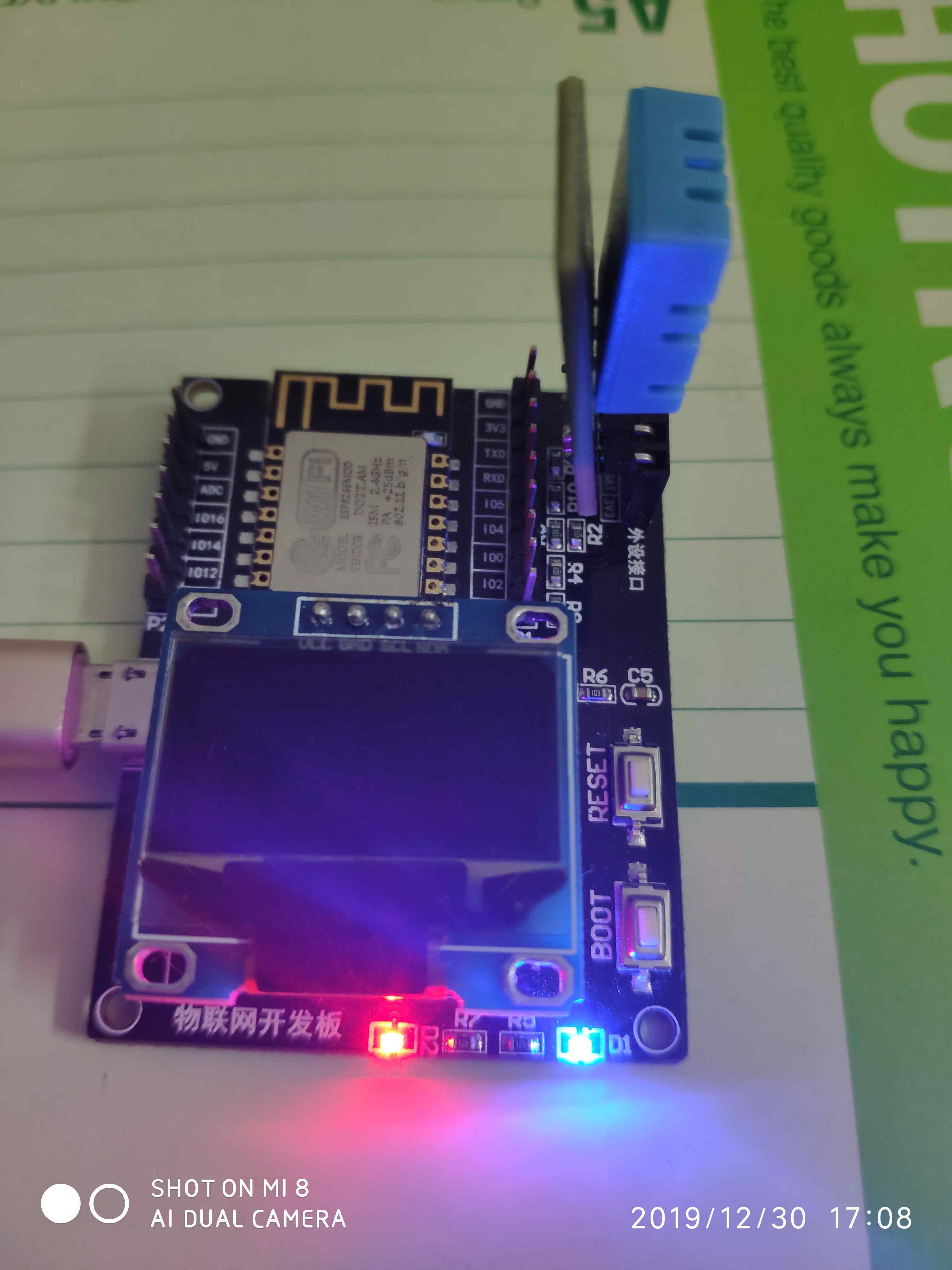

物联网开发板LED成功点亮：

同时，在阿里云设备页面，可以看到两个设备都在线：
