一、移位寄存器SRL

1.1、概述

        移位寄存器内的数据可以在移位脉冲（时钟信号）的作用下依次左移或右移。移位寄存器不仅可以存储数据，还可以用来实现数据的串并转换、分频，构成序列码发生器、序列码检测器，进行数值运算以及数据处理等，它也是数字系统中应用非常广泛的时序逻辑部件之一。

        在FPGA的底层结构----可配置逻辑块CLB中，一个CLB由2个Slice组成，Slice又可以分SliceM和SliceL（其比例大致为1:3），其中M是Memory的首字母，L是Logic的首字母，比较SliceM和SliceL，其区别就是SliceM的查找表具有RAM和ROM的功能，而SliceL的则不具备，所以SliceM比SliceL多的功能就是做存储器和移位。

1.2、概念

        SLICEM可以在不使用触发器的条件下配置为32位移位寄存器（注意：只能左移）。这样，每个LUT可以将串行数据延迟1到32个时钟周期。移位输入D(LUT DI1脚)和移位输出Q31（LUT MC31脚）可以进行级联，以形成更大的移位寄存器。一个SLICEM的4个LUT6级联可以实现128个时钟周期的延时。多个SLICEM也可以进行组合。但SLICEM之间没有直接连接以形成更长的移位寄存器，在LUT B/C/D处的MC31输出也没有。由此产生的可编程延迟可用于平衡数据pipeline的时间。

1.3、应用

• 延迟或延迟补偿
• 同步FIFO和内容寻址存储器(CAM)

1.4、结构

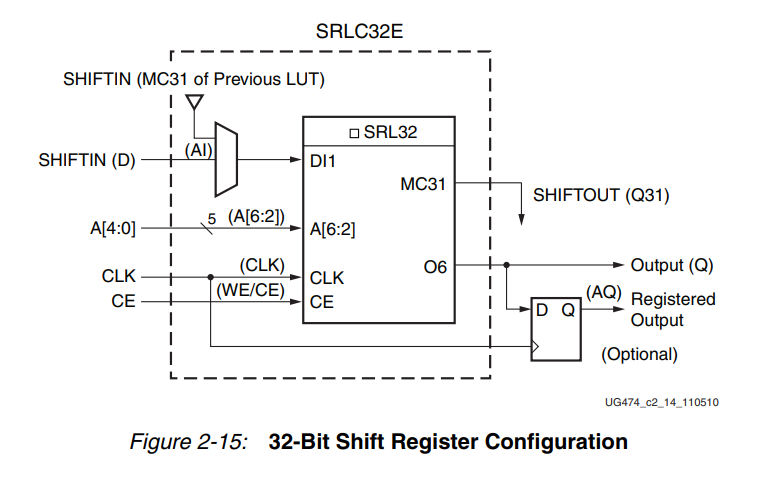

上图是由一个LUT构成的最高支持32位移位的移位寄存器SRLC32E结构。

• CLK：时钟
• CE：时钟使能，高电平有效
• SHIFTIN（D）：数据输入
• A[4:0]：移位长度配置（支持1~32位），需要+1。如9位移位则A[4:0]需配置成1+8（01000）
• SHIFTOUT：32个长度移位后的数据输出，可用来与其他SRLC32E级联，形成更大长度的移位寄存器
• OUTPUT（Q） ：当移位长度被确定后，数据就会出现在Q端

1.5、级联

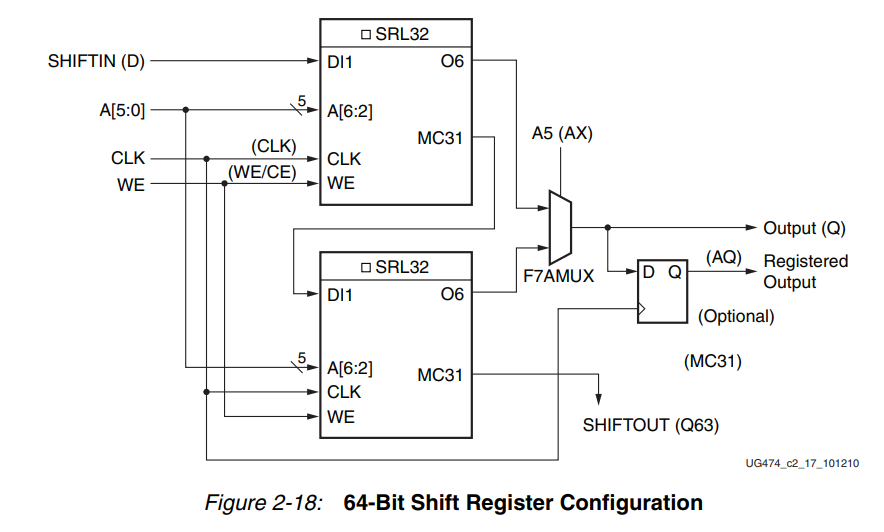

通过两个32位的移位寄存器SRL32与一个MUX2，即可级联成最高支持64位的移位寄存器。

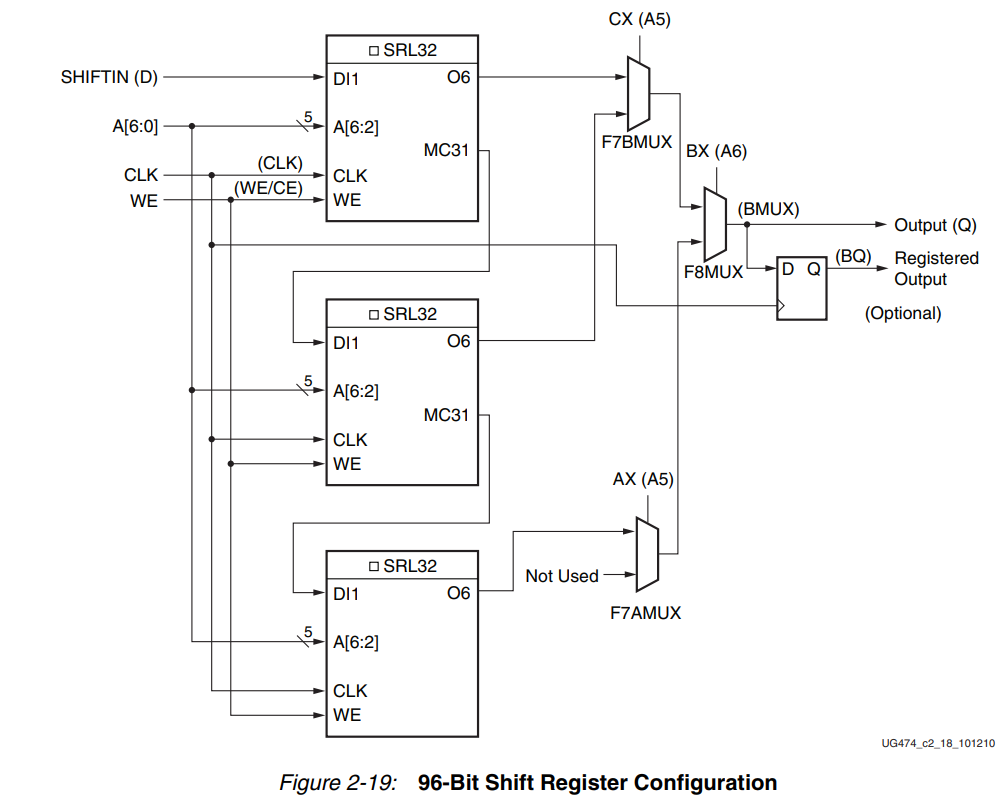

通过三个32位的移位寄存器SRL32与三个MUX2，即可级联成最高支持96位的移位寄存器。

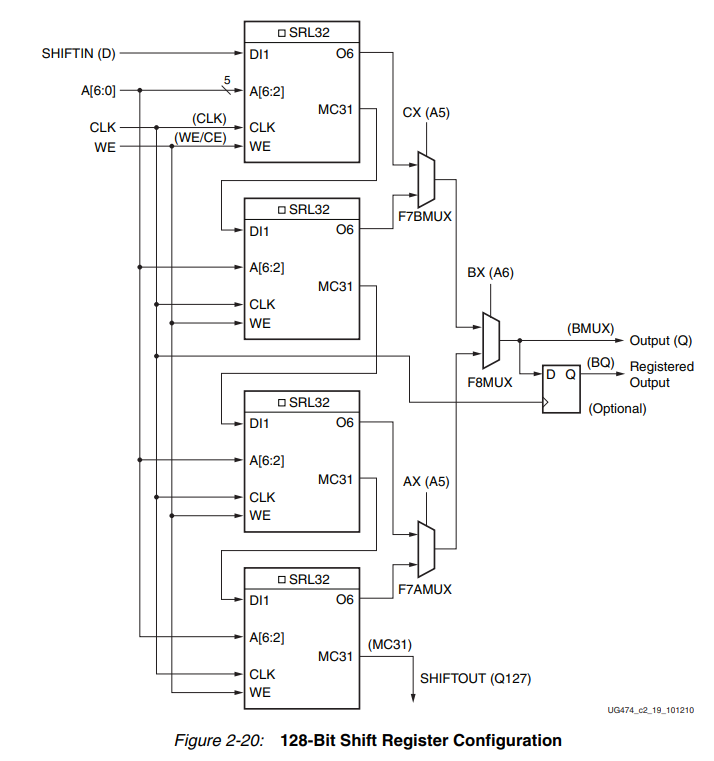

通过4个32位的移位寄存器SRL32与三个MUX2，即可级联成最高支持128位的移位寄存器。

而4个移位寄存器由4个LUT组成，刚好一个SLICEM中有4个LUT，这说明一个SLICEM可以实现最多支持128位的移位寄存器。由于4个LUT同在一个SLICE里面，所以布线方便且延迟短，有利于时序收敛。

三、移位操作

3.1、静态操作（移位长度固定）

• 输入(D)被加载到移位寄存器的第一个位
• 前一个位被移到下一个位置并出现在Q输出上，最高位移到MC31输出。
• 移位寄存器固定长度为(N + 1)，其中N为输入地址(0-31)，由地址总线A[4：0]决定
• 在级联操作中，前一个移位寄存器的SHIFTOUT链接至下一个移位寄存器的SHIFTIN

3.2、动态操作（移位长度可变）

• 数据的移位输出是异步信号
• 其他与静态操作一致

3.3、Timing

四、实例化

在实际的编写RTL过程中，我们可通过以下方式来生成一个移位寄存器。

• 源语方式
• 综合工具推断方式

4.1、源语

（1）源语类型

• SRL16E：最高可实现16个时钟周期的移位功能
• SRLC32E：最高可实现32个时钟周期的移位功能

以上均可以实现移位寄存器功能，后文以SRLC32E为例进行讲解。

（2）源语例化

// SRLC32E: 32-bit variable length cascadable shift register LUT (Mapped to a SliceM LUT6)
// with clock enable

SRLC32E #(
.INIT(32'h00000000) // Initial Value of Shift Register
) SRLC32E_inst (
    .Q(Q), 			// SRL data output
	.Q31(Q31), 		// SRL cascade output pin
	.A(A), 			// 5-bit shift depth select input
	.CE(CE), 		// Clock enable input
	.CLK(CLK), 		// Clock input
	.D(D) 			// SRL data input
);

// End of SRLC32E_inst instantiation

关于参数与信号在上面已讲解，不赘述。

（3）示例代码

module test(
    input clk,
    input ce,
    input shift_in,		//移位输入
    output Q,			//移位输出
    output shift_out	//移位输出，可级联
    );

   SRLC32E #(
      .INIT(32'h00000000) 	// Initial Value of Shift Register
   ) SRLC32E_inst (
      .Q(Q),     			// SRL data output
      .Q31(shift_out), 		// SRL cascade output pin
      .A(5'b01001),     	// 5-bit shift depth select input,移位长度固定为10----01001+1
      .CE(ce),   			// Clock enable input
      .CLK(clk), 			// Clock input
      .D(shift_in)      	// SRL data input
   );

endmodule

上面的模块是直接使用SRL32源语例化的一个移位寄存器，移位长度固定为10。 下面是综合出来的结构，可以看到只使用了一个LUT。

（4）Testbench

`timescale 1ns / 1ns
module tb_test();

reg clk;
reg ce;
reg shift_in;
wire Q;
wire shift_out;

test test_inst(.clk(clk),.ce(ce),.shift_in(shift_in),.Q(Q),.shift_out(shift_out));

initial begin
    clk=0;
	ce=1;
	shift_in = 1;
	#330 $finish;
end

always
    #5 clk=~clk;

always
    #10 shift_in<=~shift_in;

endmodule

（5）仿真结果

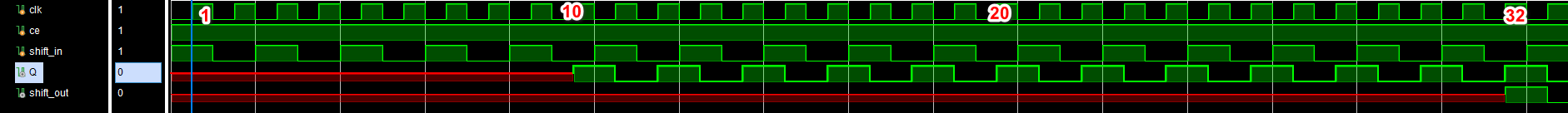

在第一个周期输入信号从0跳转到1；移位长度设置为10，在第10个周期Q输出为1，此后输出与shift_in一致；在第32个周期，shift_out开始输出1，然后输出与shift_in一致。仿真结果符合Timing。

4.2、推断方式

除了直接例化SRL源语外，也可以通过编写常规的RTL代码来实现移位寄存器的功能。但是需要注意的是，要注意编写RTL的风格，有些风格可能导致vivado无法综合出SRL，而是使用多个REG来实现，会造成大量的资源浪费。

（1）错误的推断方式

module test(
    input clk,
    input ce,
    input shift_in,
	input rst,
    output Q,
    output shift_out
    );

reg [31:0] dff;

always@(posedge clk) begin
	if(rst)
		dff<=0;
    else if(ce) begin
		dff[31:0]<={dff[30:0],shift_in}; 	//拼接运算实现向左移位
    end
end

assign shift_out=dff[31];
assign Q=dff[9];

endmodule

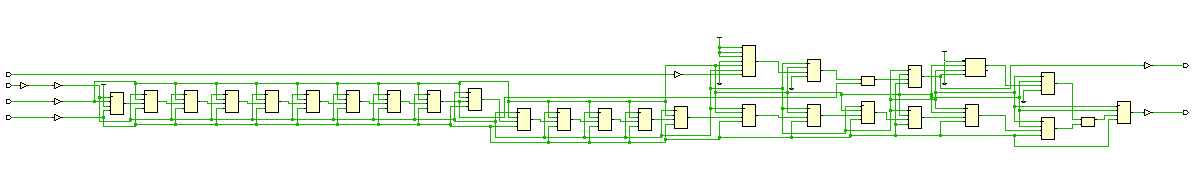

上面代码的综合结果如下，显然不是用的SRL32，而是数个LUT+数个FF。其原因在于RTL中使用了复位信号，而SRL32这个元件是没有复位端口的，因为流水线的结构根本就不需要复位！复位的使用完全是画蛇添足，导致不必要的资源浪费。

 （2）正确的推断方式

module test(
    input clk,
    input ce,
    input shift_in,
    output Q,
    output shift_out
    );

reg [31:0] dff;

always@(posedge clk) begin
	if(ce) begin
		dff[31:0]<={dff[30:0],shift_in}; 	//拼接运算实现向左移位
    end
end

assign shift_out=dff[31];
assign Q=dff[9];

endmodule

上面的代码是删除复位后的代码，综合结果如下。

 使用的资源：3个FF+2个SRL。因为我们要做的是10位移位，所以结果在第10位被引出。vivado自动帮输入以及输出做了寄存，所以资源消耗得多一些。

仿真结果：

在第一个周期输入信号从0跳转到1；移位长度设置为10，在第10个周期Q输出为1，此后输出与shift_in一致；在第32个周期，shift_out开始输出1，然后输出与shift_in一致。仿真结果符合Timing。

五、应用

5.1、同步移位寄存器

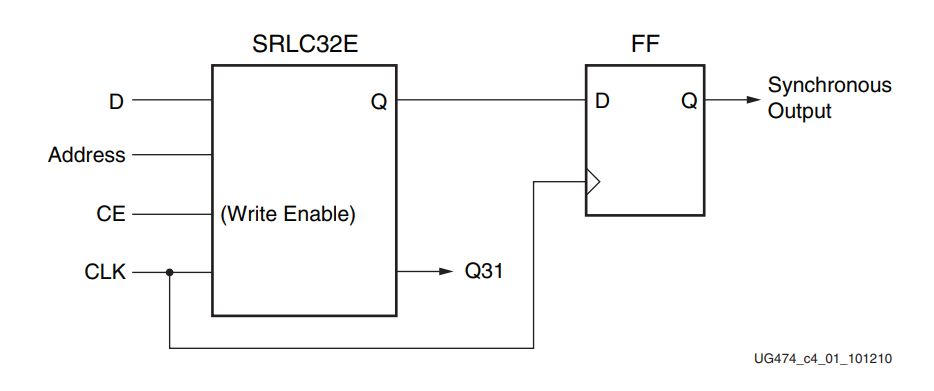

        移位寄存器原语不会使用同一SLICE中可用的寄存器。要实现完全同步的读和写移位寄存器，输出引脚Q必须连接到触发器FF。移位寄存器和触发器共享同一时钟，如图所示。

5.2、固定长度的移位寄存器

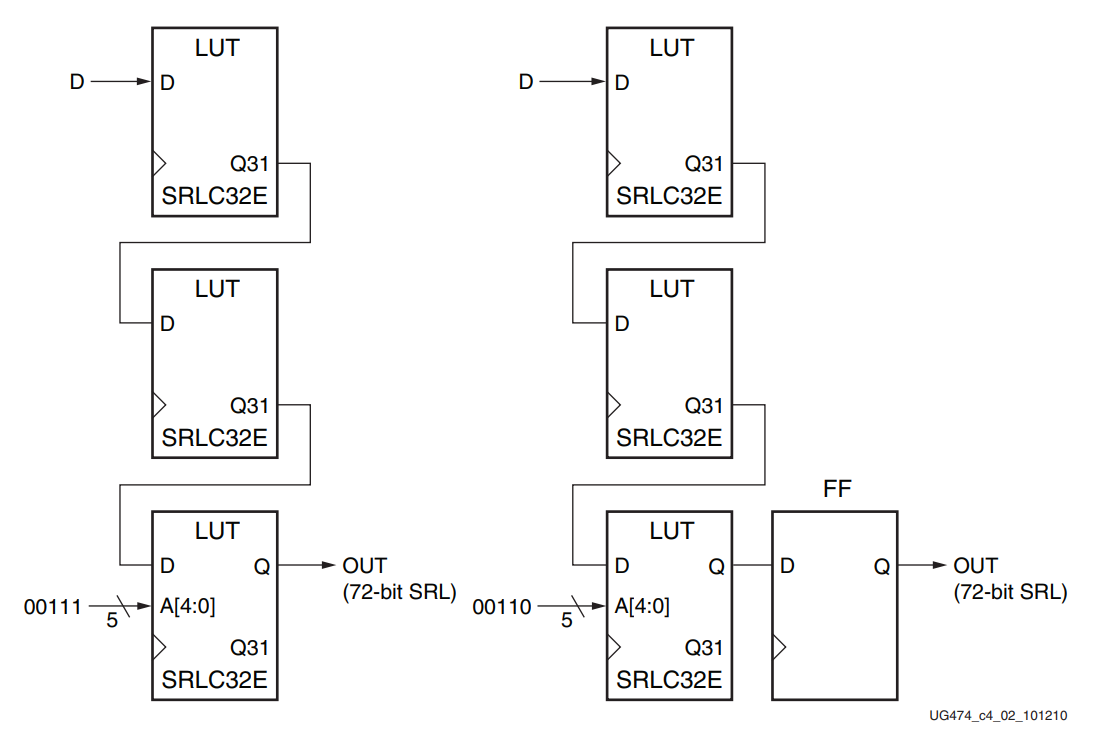

        32位移位寄存器可级联实现任何静态长度模式的移位寄存器，而不需要使用专用的多路复用器(F7AMUX, F7BMUX和F8MUX)。下图说明了如何构建72位移位寄存器。只有最后一个SRLC32E原语需要将其地址输入绑定到ob00111。另外，可以将移位寄存器的长度限制为71位(绑定到obo0110的地址)，并且可以使用一个触发器作为最后一个寄存器。(在SRLC32E原语中，移位寄存器长度为地址输入+ 1)。

 六、总结

• 一个移位操作需要一个时钟沿
• 对LUT的Q输出的动态移位长度读操作是异步的
• 对LUT的Q输出的静态移位长度读取操作是同步的
• 数据输入具有 setup-to-clock的时序规范
• 在可级联配置中，Q31输出总是包含最后一位值
• Q31输出在每次移位操作后同步变化
• SRL结构不需要使用复位，如果希望使用SRL32减少资源，实现移位，则建议使用源语方式例化
