By：GentlemanTsao

文章目录

- 紧急任务
- 1. 选择一个厨房（RF card）
- - 在哪里看厨房（RF card）选项？
  - 选哪个厨房（RF card）合适？
  - 在哪里登记我选好的厨房（RF card）？
  - 怎样登记呢？
- 2. 采购食材（配置物理设备列表）
- - 采购清单（物理设备列表）写在哪里？
  - 采购清单撰写注意事项：
- 3. 切配食材（配置逻辑设备列表）
- - 食材在哪里切配（逻辑设备列表）？
  - 切配食材注意事项

紧急任务

你是一位电子厨师，接到指挥官下达的紧急任务，要求在30分钟内为R星居民做出美食，否则R星将可能发生饥荒。

R星人以电磁波为食。

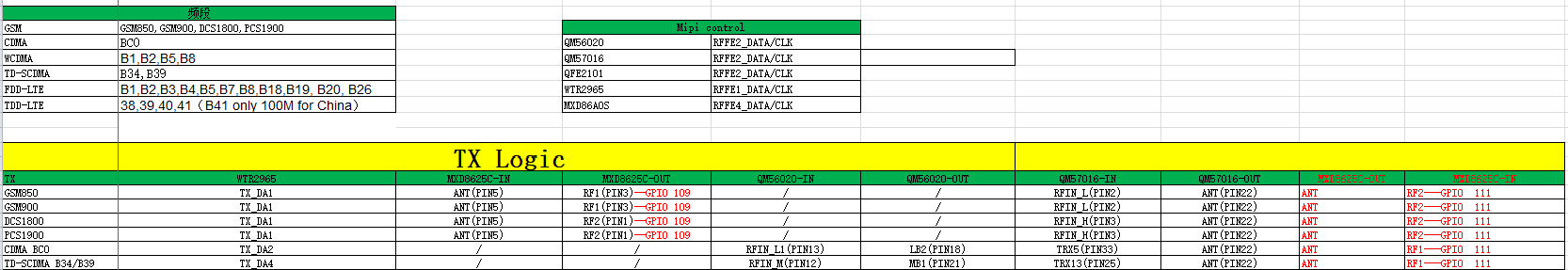

随即你收到了总部发来的美食图谱，如下：
在这里插入图片描述

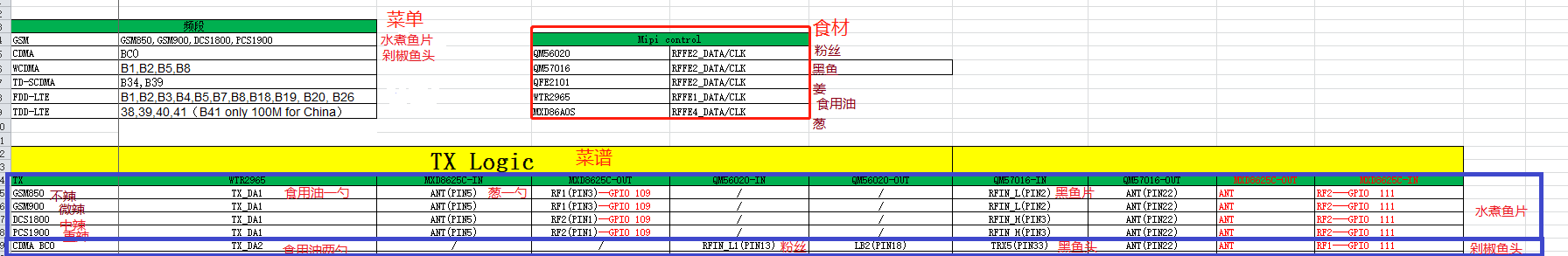

这是R星语言。什么，没看懂？来来来，我搞到了一份带注释的图谱：

现在知道要做什么了吧？让我们动起来~

30分钟时间太紧张？别慌，30分钟=30X60=1800秒，足够电磁波从太阳到地球往返两个来回了。这样看还少吗？

1. 选择一个厨房（RF card）

做法式大餐和做中式大餐，对厨房配置的要求是不同的。因此，选择一个合适的厨房（RF card）可以让我们的烹饪得心应手。

在哪里看厨房（RF card）选项？

下面的文件列出了所有的备用厨房：
AMSS/modem_proc/rfc_jolokia/api/rfc_hwid.h

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/* -------------------------------------------------------
** The RF Card Id used in the target
** Note: The Id needs to be sequential
** ------------------------------------------------------- */
typedef enum {
  RF_HW_UNDEFINED                         = (uint8)0,
  RF_TARGET_NONE                          = RF_HW_UNDEFINED,
  RF_HW_WTR2965_CHN_ULCA_3P_APT           = (uint8)3,
  RF_HW_WTR4905_NON_CA                    = (uint8)31,
  RF_HW_WTR2965_NON_CA_4360_CHIE_V2       = (uint8)75,
  RF_HW_WTR3925_QRD632_APT_QPA4361        = (uint8)87,
  RF_HW_WTR2965_DLCA_ULCA_4340            = (uint8)155,
  RF_HW_WTR2965_NON_CA_4373_V2            = (uint8)164,
  RF_HW_WTR2965_ULCA_QFE                  = (uint8)167,
  ...
  } rf_hw_type;

选哪个厨房（RF card）合适？

如果不能确定，请咨询RF大厨。

在哪里登记我选好的厨房（RF card）？

请登记到nv1878。
modem开机初始化RF时，先读取nv1878，然后准备厨房必须的装备（lib等文件）。

nv1878的名字是rfhardwareconfiguration。

怎样登记呢？

使用QXDM tool修改nv1878；
或者，load已经修改好的qcn or efs文件。

2. 采购食材（配置物理设备列表）

现在，我们已经是有房的人的（厨房也是房~~）。但是，俗话说，巧妇难为无米之炊。有了厨房只是第一步，接下来还需采购食材（配置物理设备列表）。

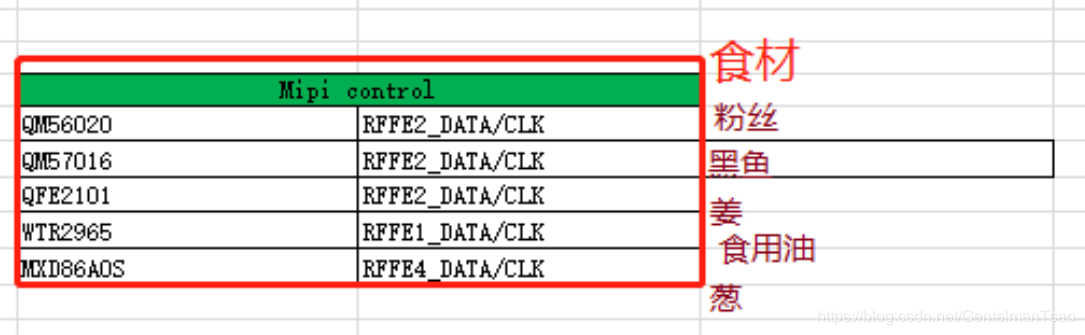

看下我们需要哪些食材：
在这里插入图片描述
从上图看，我们需要准备5种食材：
粉丝（QM56020）——供应商：第三方
黑鱼（QM57016）——供应商：第三方
姜（QFE2101）——供应商：高通
食用油（WTR2965）——供应商：高通
葱（MXD86A0S）

好，下面列一个采购清单，让ARM去采购。

采购清单（物理设备列表）写在哪里？

请写在对应RF Card目录的xxx_cmn_ag.cpp文件中。
例如：
Rfc_wtr2965_non_ca_saw_4320_cmn_ag.cpp
(modem_procrfc_tabascorf_cardrfc_wtr2965_non_ca_saw_4320commonsrc)

采购清单以下面的形式：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
rfc_phy_device_info_type rfc_wtr2965_non_ca_saw_4320_phy_devices_list[] =
{
  { /*Device: WTR2965 */
    WTR2965, /* PHY_DEVICE_NAME */
    0, /* PHY_DEVICE_INSTANCE */
    RFC_NO_ALTERNATE_PART, /* PHY_DEVICE_ALT_PART_NUM_OF_INSTANCE */
    RFDEVICE_COMM_PROTO_RFFE, /* PHY_DEVICE_COMM_PROTOCOL */
    RFDEVICE_COMM_PROTO_VERSION_DEFAULT, /* PHY_DEVICE_COMM_PROTOCOL_VERSION */
    {    0,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */
    0x0217, /* PHY_DEVICE_MANUFACTURER_ID */
    0xCA, /* PHY_DEVICE_PRODUCT_ID */
    0, /* PHY_DEVICE_PRODUCT_REV */
    0x01, /* DEFAULT USID RANGE START */
    0x01, /* DEFAULT USID RANGE END */
    0x01, /* PHY_DEVICE_ASSIGNED_USID */
    0 /*Warning: Not specified*/, /* RFFE_GROUP_ID */
    FALSE, /* INIT */
    RFC_TX_MODEM_CHAIN_0, /* ASSOCIATED_DAC */
  }, /* END - Device: WTR2965 */
  ...
}

采购清单撰写注意事项：

PHY_DEVICE_INSTANCE：
食材的清单编号，从0开始依次递增。

PHY_DEVICE_COMM_BUS：
食材的包装编号——总线。有的食材可以包装在同一个盒子里。有的要独立打包。
如何确认？
看下上图的食材右侧标注的RFFE[n]_DATA/CLK。
在这里插入图片描述

n-1 即是该食材（物理设备）的包装编号。
例如QM56020，它的PHY_DEVICE_COMM_BUS值是（2-1），即1.

PHY_DEVICE_MANUFACTURER_ID:
PHY_DEVICE_PRODUCT_ID:
PHY_DEVICE_PRODUCT_REV:
每份食材都有自己的说明书——SPEC。SPEC中标注了生产厂家（MANUFACTURER_ID）、产品名称（PRODUCT_ID），批次（PRODUCT_REV）。这些都需要填写到采购清单中。请仔细查看SPEC。

DEFAULT USID：
PHY_DEVICE_ASSIGNED_USID：
这两个是食材的标签。
DEFAULT USID是出厂默认的唯一标签；
PHY_DEVICE_ASSIGNED_USID是我们给它贴的唯一标签。注意这个标签必须不同于其他食材。

好了，采购清单完成。

3. 切配食材（配置逻辑设备列表）

看一下最开始的菜谱。
在这里插入图片描述

水煮鱼片要用的配料是黑鱼片（PA57016），剁椒鱼头要用的配料是鱼头（ASM57016）。而我们采购来的是黑鱼（QM57016）。该怎么做，不用我多解释了吧？切起来~

现在我们要把原始食材切配分割成可以直接使用的食材，这一步又称为（配置逻辑设备列表）。

食材在哪里切配（逻辑设备列表）？

同样在RF Card目录的xxx_cmn_ag.cpp文件中。

例如：

复制代码

rfc_logical_device_info_type rfc_wtr2965_non_ca_saw_4320_logical_devices_list[] =
{
  { /*Device: WTR2965 */
    RFDEVICE_TRANSCEIVER, /* DEVICE_MODULE_TYPE */
    WTR2965, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    0, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END - Device: WTR2965 */
  { /*Device: QFE2101 */
    RFDEVICE_PAPM, /* DEVICE_MODULE_TYPE */
    QFE2101, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    1, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END - Device: QFE2101 */
  { /*Device: QM56020 */
    RFDEVICE_PA, /* DEVICE_MODULE_TYPE */
    GEN_PA, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    2, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END - Device: QM56020 */

{ /*Device: QM57016 pa */
    RFDEVICE_PA, /* DEVICE_MODULE_TYPE */
    GEN_PA, /* DEVICE_MODULE_NAME */
    1, /* DEVICE_MODULE_TYPE_INSTANCE */
    3, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END*/

{ /*Device: QM57016 asm */
    RFDEVICE_ASM, /* DEVICE_MODULE_TYPE */
    GEN_ASM, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    3, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  },  /*END*/

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
rfc_logical_device_info_type rfc_wtr2965_non_ca_saw_4320_logical_devices_list[] =
{
  { /*Device: WTR2965 */
    RFDEVICE_TRANSCEIVER, /* DEVICE_MODULE_TYPE */
    WTR2965, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    0, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END - Device: WTR2965 */
  { /*Device: QFE2101 */
    RFDEVICE_PAPM, /* DEVICE_MODULE_TYPE */
    QFE2101, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    1, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END - Device: QFE2101 */
  { /*Device: QM56020 */
    RFDEVICE_PA, /* DEVICE_MODULE_TYPE */
    GEN_PA, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    2, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END - Device: QM56020 */

  { /*Device: QM57016 pa */
    RFDEVICE_PA, /* DEVICE_MODULE_TYPE */
    GEN_PA, /* DEVICE_MODULE_NAME */
    1, /* DEVICE_MODULE_TYPE_INSTANCE */
    3, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  }, /* END*/

  { /*Device: QM57016 asm */
    RFDEVICE_ASM, /* DEVICE_MODULE_TYPE */
    GEN_ASM, /* DEVICE_MODULE_NAME */
    0, /* DEVICE_MODULE_TYPE_INSTANCE */
    3, /* ASSOCIATED_PHY_DEVICE_INSTANCE */
  },  /*END*/

切配食材注意事项

DEVICE_MODULE_TYPE：
指的是食材种类。例如食用油（TRANSCEIVER），鱼片，粉丝等主料（PA），鱼头（ASM）等等。

DEVICE_MODULE_NAME：
切配后的食材名称。注意同一种原始食材，例如黑鱼（QM57016），切配后的名称可能会变成鱼片（PA）和鱼头（ASM）。

DEVICE_MODULE_TYPE_INSTANCE：
同一类食材的编号。从0开始。例如，假如有两种鱼片（PA QM56020 和PA QM57016），则第一个是0，第二个是1.

ASSOCIATED_PHY_DEVICE_INSTANCE：
指该食材是从哪个原始食材上切分的。填的是原始食材的编号（即对应的是物理设备列表的PHY_DEVICE_INSTANCE）。

好了，切配食材已经完成. 0(n_n)0

下一篇将继续我们的电子烹饪之旅：腌制和炒爆熘炸煎~
不要走开，马上回来。

作者:
GentlemanTsao, 资深Android大厨，带你探索舌尖之旅。
