概述

所谓模拟芯片，是处理外界信号的第一关，所有数据的源头是模拟信号，模拟芯片是集成的模拟电路，用于处理模拟信号。模拟信号是在时间和幅值上都连续的信号，数字信号则是时间和幅值上都不连续的信号。外界信号经传感器转化为电信号后，是模拟信号，在模拟芯片构成的系统里进行进一步的放大、滤波等处理。处理后的模拟信号既可以通过数据转换器输出到数字系统进行处理，也可以直接输出到执行器。

常见的数模混合系统包括：消费领域的手机、个人电脑、数码相机、麦克风、扬声器等，工业领域的温度检测器、心电图仪、飞机系统，汽车领域的倒车显示仪等，模拟芯片无处不在。

（模拟芯片是信号处理是必不可少的一环）

**模拟芯片市场规模将超 **700 亿美元，

电源管理和信号链合计占近七成

根据功能划分，模拟芯片可分为电源管理芯片、信号链芯片、射频芯片，其中射频芯片是处理射频频段的信号链芯片，为了方便区分，我们将信号链芯片和射频芯片单列开来。按输入/输出响应关系，模拟芯片可分为线性电路（如运算放大器）和非线性电路（如模拟乘法器）；

按应用领域不同又可分为通用型电路和专用型电路，通用型电路如运算放大器、电压调整器、模数转换器、数模转换器等，专用型电路如音响电路、电视接收机电路等。

其中，运算放大器是模拟电路的“基础积木”，应用极为广泛。运算放大器是指对模拟信号进行相加、积分等运算的放大电路，常用于将微弱的小信号放大成大信号。同时，运算放大器是构成许多模拟器件的基础，数模转换器、电流-电压转换器、滤波器、比较器、线性稳压器等都需要运放。

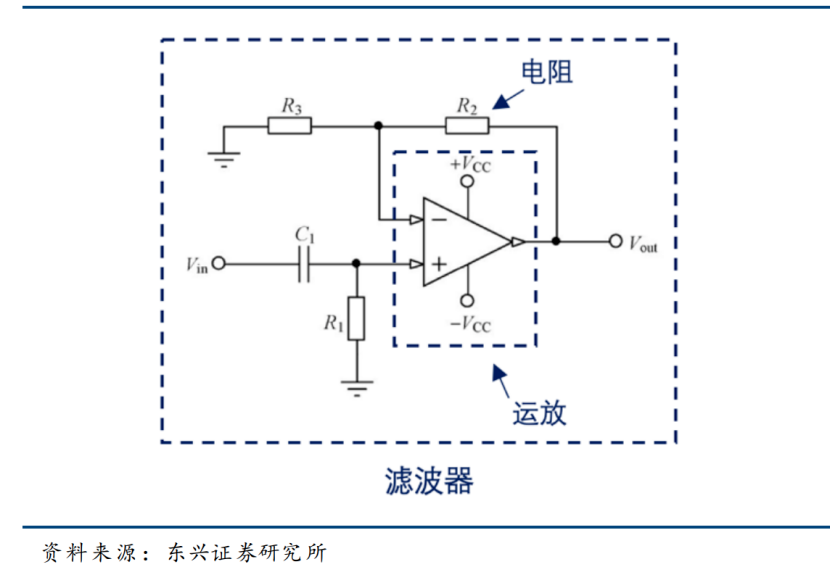

（运放是许多模拟器件的基础，比如滤波器就是由运放和电阻组成）

上海先积集成电路有限公司是一家专注于高性能模拟密集型芯片和先进的传感器解决方案的高新技术企业。先积始终强调自主研发和持续创新，现有近500余款产品, 构建了国内最齐全的高精密放大器类产品系列，同时在数据转换器，电压基准和LDO等产品线持续推出新品。

近日，电子产业一站式服务平台华秋电子与先积建立了合作伙伴关系，成为其授权代理商。广大客户现可通过华秋商城购买先积系列产品！

先积产品简介

检流放大器

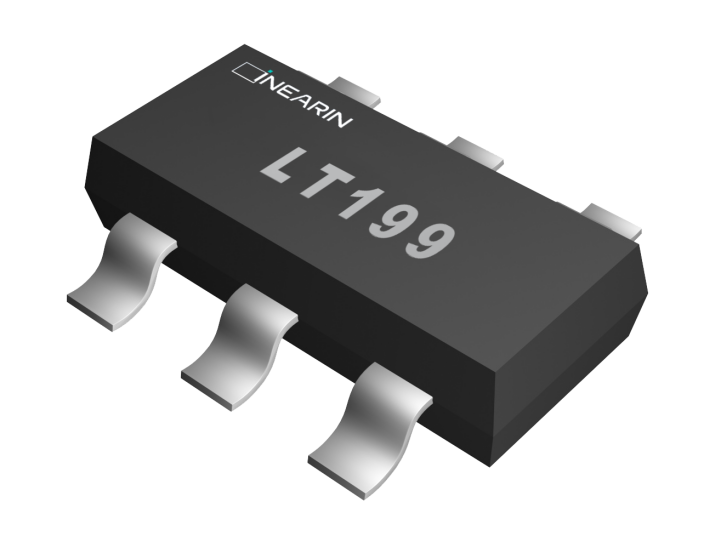

LT199G1XC6/R6

应用领域：BMS、车载电动座椅、E-Bike智能中控ECU、通信设备、电子烟

LT199 系列是一款高分辨率的检流放大器，集成精确匹配的薄膜电阻器，能够精确监测电源轨上0V至26V的电流信号，具有出色的输入共模抑制性能；它能够感应分流电阻器上的电压降进行双向电流的测量。共有三种固定增益可供选择：50V/V、100V/V 和 200V/V。该系列器件采用零漂移架构，偏移较低，因此在进行电流感测时能够将分流电阻器两端的最大压降保持在最低 10mV 的满量程。

LT199系列器件由 2.5V 至 18V 的单个电源供电，消耗的最大电源电流为 100µA。所有版本的额定温度均为 –40°C 至 125°C，并且提供了 SC70-6和SOT23-6封装。

共模电压范围：-0.3 V~ 26 V

电源工作范围：2.5V ~ 18V

电压失调：±150 μV

精度：

最大0.5 %的增益误差

最大0.5 μV/℃的失调漂移

最大10ppm/℃的增益误差

增益选择：

LT199G1: 50V/V

LT199G2: 100V/V

LT199G3: 200V/V

静态电流：100 μA

超低功耗放大器

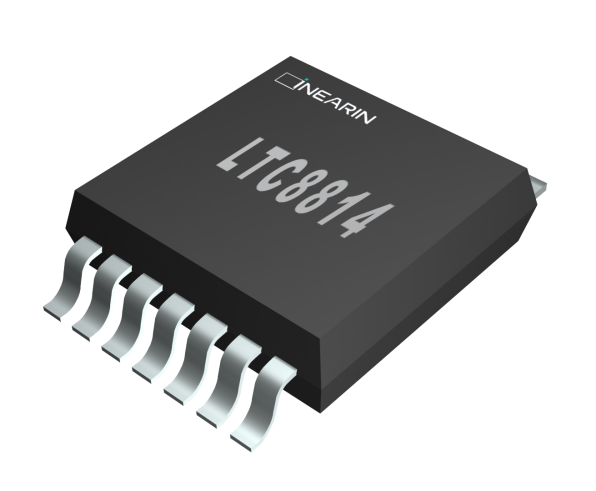

LTC8814YS14/R5

应用领域：气体传感器、PIR运动检测、离子感烟雾报警器、IOT

LTC881x系列超低功耗运算放大器是无线和低功耗有线设备中, LTC8811、LTC8812和LTC8814分别是单通道、双通道和四通道放大器，具有轨到轨输入与输出摆幅能力,所有器件均保证可采用1.8 V至5 V单电源工作。对于 CO 检测器、烟雾检测器和运动检测安全系统（如 PIR 运动检测）这类电池运行寿命至关重要的设备，LTC881x 放大器可最大限度降低其功耗。

超低静态电流：600nA(5V供电）

供电范围：1.7V-5.5V

带宽：15KHz

低失调电压：0.6mV

低噪声：0.6μVpp

偏置电流：1pA

温度范围：-40℃to+125℃

数据转换器
