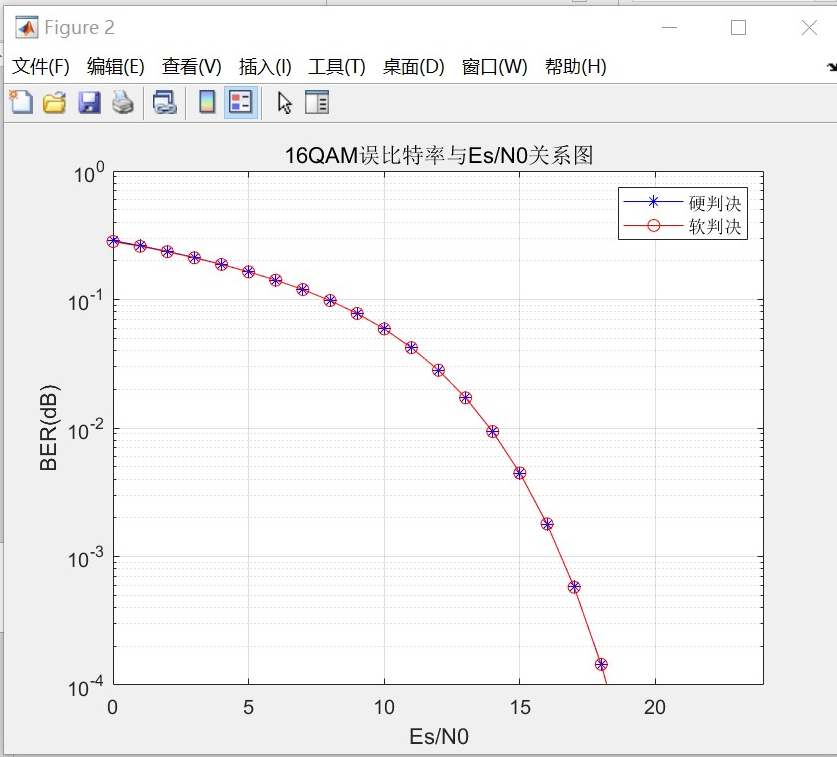

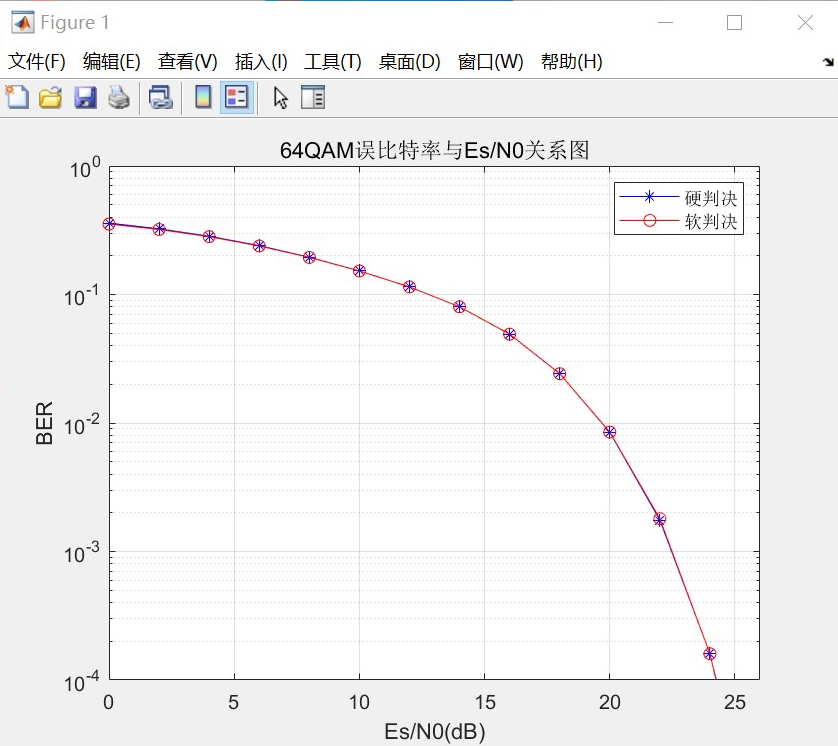

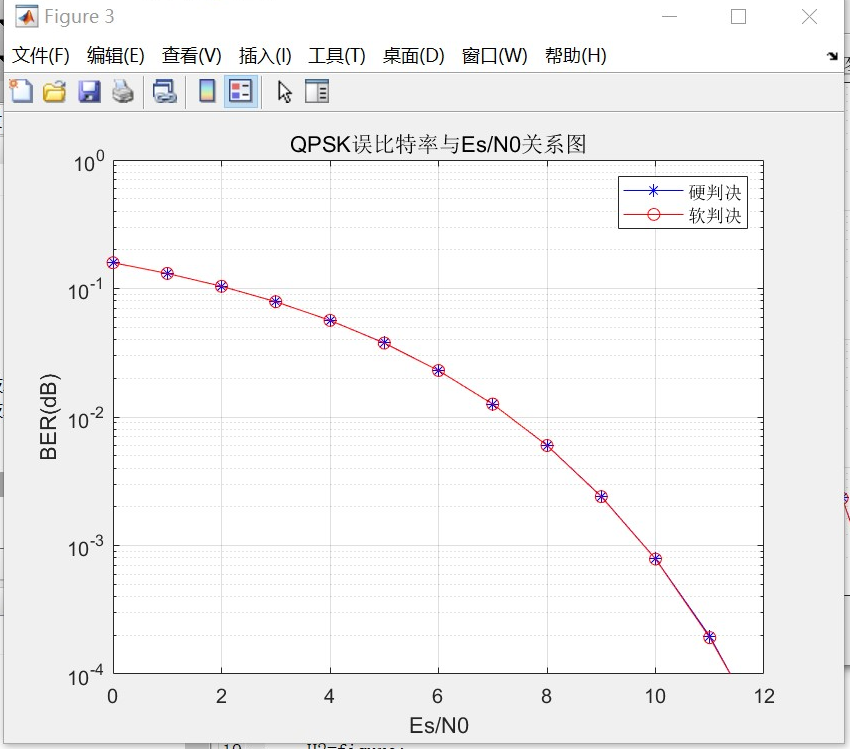

MATLAB实现在不同Es/N0情况下，QPSK、16QAM、64QAM误码率结果仿真图（包含软硬判决）

119 阅读 0 评论 79 点赞

我是靠谱客的博主超级小甜瓜，这篇文章主要介绍MATLAB实现在不同Es/N0情况下，QPSK、16QAM、64QAM误码率结果仿真图（包含软硬判决），现在分享给大家，希望可以做个参考。

复制代码

1
2
在这里插入代码片

注：原代码到我的资源里领取
1.硬解调：
QPSK:一个符号携带2个比特，实虚部各带一个比特，判决实虚部的符号即可对发送信号进行判决。
16QAM:一个符号携带4个比特，实虚部各带两个比特，其中，符号位带1个比特，幅度带一个比特。
64QAM：一个符号携带6个比特。实虚部各带三个比特，其中，符号位带一个比特，幅度位带两个比特。

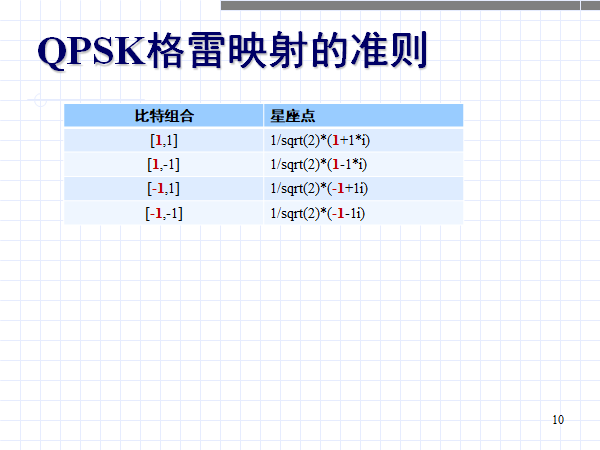

在这里符号插入图片描述

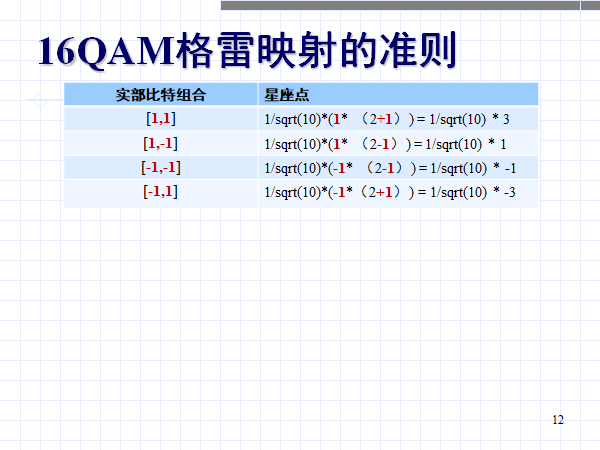

在这里插入图片描述

解调时，采用硬判决的方法
QPSK判决：直接判决符号位即可。
16QAM判决：承载符号比特的信息直接进行符号判决，承载幅度比特的信息采用幅度判决。
64QAM判决：承载符号比特的信息直接进行符号判决，承载幅度比特的信息采用幅度判决。与16QAM不同的是，62QAM的携带幅度信息的比特有两个。

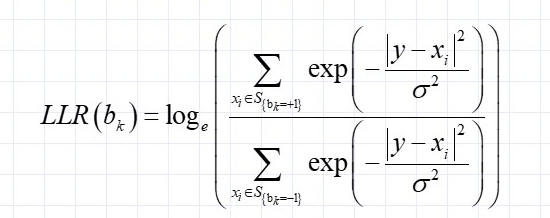

软判决：利用比特的似然比计算。
将星座点的第k个比特按是否位正负1 分为两个集合。
在这里插入图片描述
判决结果与0比较，大于0则判决为1，反之则为-1；
