概述

1. 什么是MIMO

MIMO：Multiple-Intput Multiple-Output,即多入多出系统，这里的入和出是相对于发射天线和接受天线构成的天线系统来讲。
通常的通信系统是单发单收，也就是SISO：Single-Input Single-Output

2.SISO系统信息传输速率受限于香浓定理。

香农给出了在高斯白噪声干扰的，带宽受限的信道上实现无差错传输的信息速率的最大值，也就是信道容量。香农公式如下：
在这里插入图片描述
B就是带宽，S是信号功率，N是噪声功率，S/N 就是信噪比。
单根发射天线和单根接受天线之间的信道容量受限于香浓公式，想要在相同的频谱带宽下进一步提升信道容量，要采用多天线技术.

3. 为什么MIMO提高能信号速率

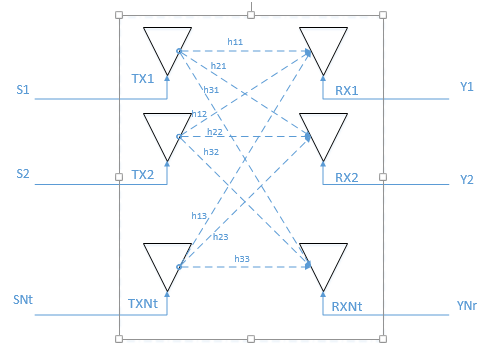

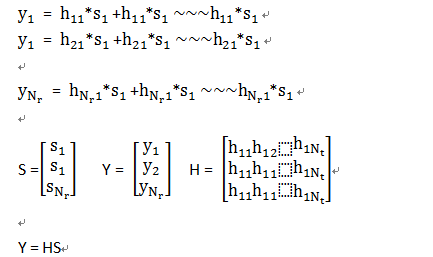

多入多出,(N_t入N_r出)，其中h是信道增益，s是发端信号，y是接受信号。
在这里插入图片描述

结论：

1.矩阵的秩就等于构成矩阵的行向量组的秩，也就是构成矩阵的行向量的最大线性无关向量组所含的向量个数。
2.对于具有t根发射天线，r根接受天线的MIMO系统，信道矩阵H的秩最大为min(t,r),最多可以并行传送min(t,r)路数据。

4. 空间复用和发送分集

空间复用：SM：Spacial Multiplexing 。
如果无线信道质量比较好，并且信道矩阵的秩大于1，并行发送多路不同的数据，可以提高数据传输的吞吐量，这就是空间复用。
发送分集：TD：Transmit Diversit
接受机只有一根天线，发射机并行发送多路相同的数据，可以提高传输数据的可靠性，就是发送分集。

注：本文参考《深入浅出—通信原理》这本书，作者陈爱军，若有侵权，请告知，马上删除。
