一.Phase机制的意义？

        在不同的时间做不同的事儿，是UVM中phase的设计哲学。phase的自动执行功能极大方便了用户，很大程度上解决了因代码顺序杂乱可能会引发的问题。引入phase机制，清晰地将UVM仿真阶段层次化引入phase机制，清晰地将UVM仿真阶段层次化。

二.Phase图表

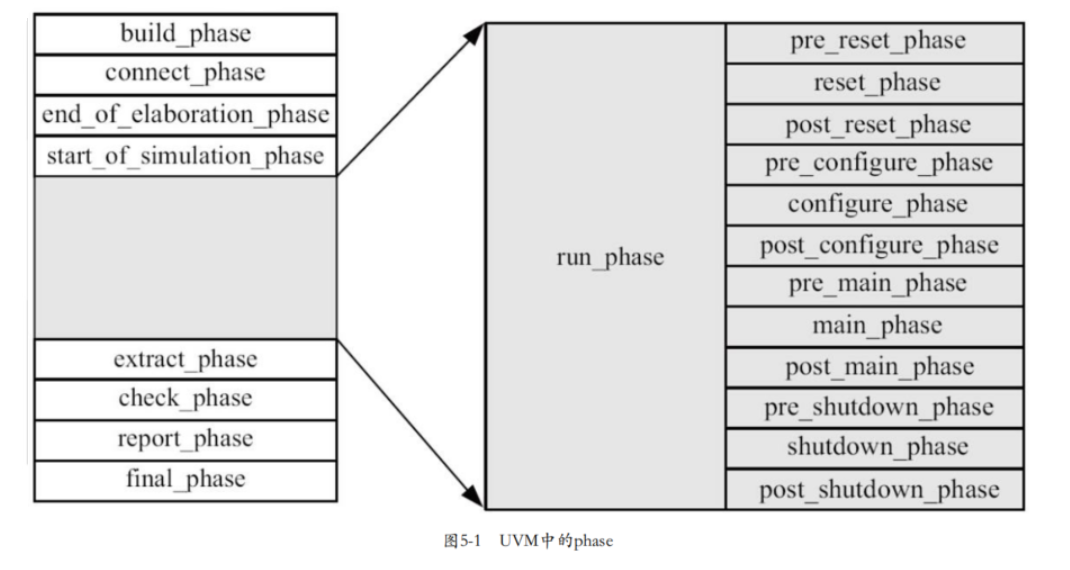

主要分为9大phase，其中run_phase又与其他12个小phase并行执行。

常用的phase有build_phase,connect_phase,run_phase,report_phase.

除了run_phase,其他都是function，不消耗时间；

除了build_phase和final_phase,其余function phase都是自底向上的执行顺序；

引入12个小phase是为了实现更精细的控制；

reset                        复位、初始化

config                      DUT配置

main                        DUT运行

shutdown                断电

（背就完事了，多看几遍就记住了）

三.phase的执行顺序

1.UVM中不同phase的执行顺序

        从时间上讲，各个phase严格按照图表中的顺序，自上而下执行；

example：先执行build_phase,再执行connect_phase;

        从空间来看，按照UVM树形结构，一层层往下执行；

example：先执行my_case的build_phase，再执行env的build_phase。

2.兄弟关系component的phase执行顺序

        执行顺序按照字典序；

example：

        agent下的driver与monitor属于同一层次，若monitor在new时指定名字“aaa”，driver指定名字“bbb”，则先执行monitor的build_phase，再执行driver的build_phase。

3.叔侄关系component的phase执行顺序

         执行顺序为深度优先；

example：

         此处结合第2点。env下的agent与scoreboard属于同一层次，若agent在new时指定名字“aaa”，scoreboard指定名字“bbb”，则先执行agent的build_phase，然后执行agent下driver及monitor的build_phase，最后再执行scoreboard的build_phase。

4. task phase的执行顺序

        (1).task phase会消耗时间。对于父子关系的run_phase，启动顺序仍然是自下而上，但是同时以fork_join none的形式在运行；

        (2).对同一个component的12个小phase，虽然是顺序执行，但是以main_phase为例，A的main_phase结束后，不会马上跳转到post_main_phase，而会等整个验证平台的其他component的main_phase都结束之后，才会统一跳转到下一个phase；

四.phase的其他知识

1.super.phase

        对于uvm_component类，除了build_phase，其他phase书写时完全不必加super。

        利用super.build_phase自动获取config_db::set设置的参数。

2.uvm_error

        通常利用uvm_fatal直接退出仿真；

        但在end_of_elaboration_phase及之前的phase中出现uvm_error，仿真也会自动结束。

3.phase的跳转

        只有uvm_pre_reset之后的所有phase才可以跳转。

        向前跳转只能到该phase之前的动态运行的phase，向后跳转可以到final phase。

4.phase的调试

        UVM_PHASE_TRACCE

5.超时退出

        uvm_root.set_timeout(延迟时间，是否可以被后续的延时覆盖（0/1）)

默认时间为9200s，若到时间测试用例未结束，会生成uvm_fatal结束仿真。

五.objection机制

1.概述

        在进入某一phase时，UVM会收集此phase提出的所有objection，当所有objection都被撤销后，就会关闭此phase，进入下一个phase。当所有phase都执行完毕后，会调用$finish来将整个验证平台关闭。

        objection机制就是为了控制仿真结束，一般情况只在sequence中控制objection。

2.run phase与动态运行的phase

        动态运行的phase中有objection提起，run phase可自动执行（受控）

        run phase主动提起objection，动态运行的phase不会自动执行（主控）

        其实不用过分纠结phase的提起与落下，objection机制主要针对的是task phase，其他function phase没有必要提起或落下objection（但是不代表不可以，只是没有意义）。

3.set_drain_time

        phase.phase_done.set_drain_time(this,200)

当检测到没有objection提起时，经过延时再进入下一个phase。

一个phase对应一个drain_time，默认为0。

4.objection的调试

        UVM_OBJECTION_TRACCE （和phase的有点像）

六.domain机制

概述

       domain是UVM中一个用于组织不同组件的概念。

默认情况下，所有的component组件都位于一个common_domain的domain中。

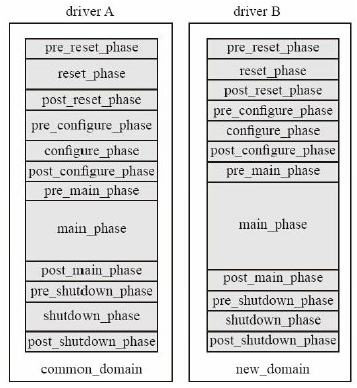

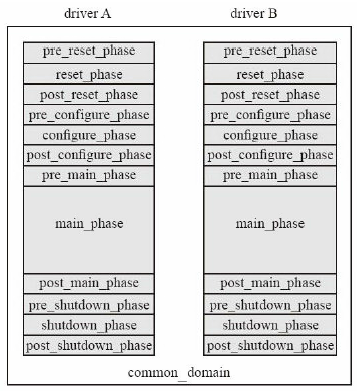

 图左为common_domain，图右为两个不同的domain

        domain把两个时钟域隔开，之后两个domain的各个动态运行的phase 就可以不同步，只能隔离run-time phase，run_phase 和其它function phase 是同步的。（重点！！！）

        domain隔开后，phase的跳转只能在当前的domain中跳转。
