概述
近年来，随着万物互联技术的发展，Mesh技术逐渐兴起，Mesh技术是一种组网技术，可将多个接入点组成同一个网络来提供服务，相比于传统的WiFi组网技术，Mesh组网更稳定，更快，扩展性更强。而WiFi Mesh也凭借着自组织，自管理，自治愈的特性，在未来万物互联的场景中占据重要的地位。
针对WiFi Mesh的新兴场景，在本次Black Hat Europe 2021大会上，百度安全以线上的形式分享了议题《BadMesher: New Attack Surfaces of Wi-Fi Mesh Network》，该议题主要讨论了WiFi Mesh中的安全攻击面，设计并实现了一套自动化漏洞挖掘工具MeshFuzzer，并展示了其在实际漏洞挖掘过程中的效果。
议题解读
基本概念
EasyMesh概念
EasyMesh是WiFi联盟推出的一项标准化认证方案，其经历了三个发展阶段：

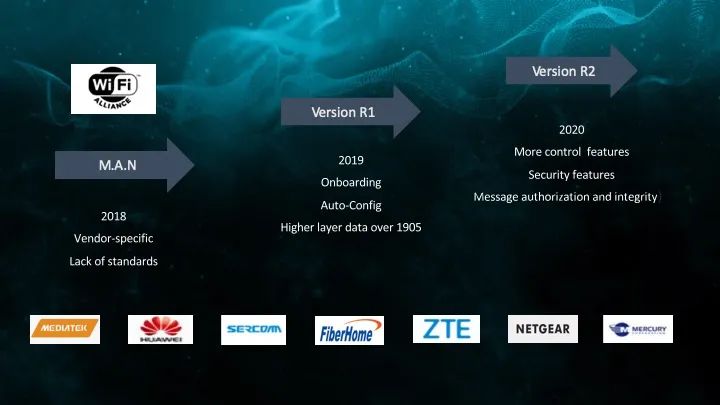

图 1 EasyMesh发展流程
2018年，Mesh技术为厂商各自实现，缺乏统一的标准，因此不同厂商的设备之间无法互联互通。
2019年，WiFi联盟推出EasyMesh V1版本，引入了Onboarding流程和Auto-Config流程，并使用1905控制协议来实现Mesh中大部分的控制功能。
2020年，WiFi联盟推出EasyMesh V2和V3版本，V3版本丰富了更多的控制特性，尤其增加了安全特性，为控制消息添加了授权和完整性校验。
目前通过EasyMesh认证的厂商已经有数十家，其中包括Mediatek、Huawei、ZTE等。
EasyMesh架构
EasyMesh的架构如图 2所示，其中包含两个关键链路，两个关键角色。
图 2 EasyMesh架构图
关键链路
1、Fronthaul链路：指的是暴露的WiFi链路，也就是我们手机能够正常连接的SSID
2、Backhual链路：指的是隐藏的WiFi链路，即为是无法搜索到的SSID，是专门为Mesh提供的链路
关键角色
1、Controller角色：Mesh网络的管理者，可向Agent发送控制指令，来完成Mesh网络的管理，达到自组织，自管理，自治愈的效果
2、Agent角色：Mesh网络的执行者，通过接受Controller的控制指令来执行任务，并向Controller反馈执行结果
这里的角色并不针对具体的设备，是逻辑实体，一个设备既可以作为Controller也可以作为Agent，或者同时作为Contrller和Agent。
Mesh网络构建过程
整个Mesh网络构建过程分为如下2步：
1、Onboarding
2、Discovery和Configuration
Onboarding过程
Onboarding过程是帮助一个未加入Mesh网络的设备加入Mesh网络，我们将未加入网络的设备称为Enrollee设备，整个过程是通过1905 Push Button Configueration协议（后面简称1905 PBC）来实现的，1905 PBC包含了如下3个特性：
1、特性1：入网双方需要进行push button
2、特性2：基于WiFi Protected Setup实现
3、特性3：基于TLV

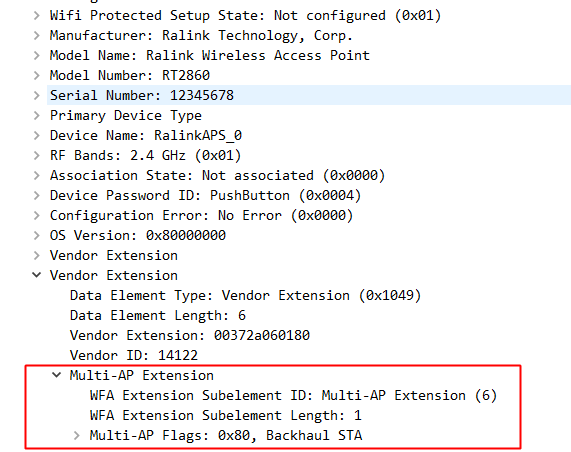

从图 3中可看出，1905 PBC在Multi-AP Extension部分进行了专门的标记，也就是标记获取的是Backhaul的SSID。因此Entollee设备可通过1905 PBC来获得Mesh链路的入网凭证。
图 3 Multi-AP Extension
整个Onboarding的流程如图 4所示：

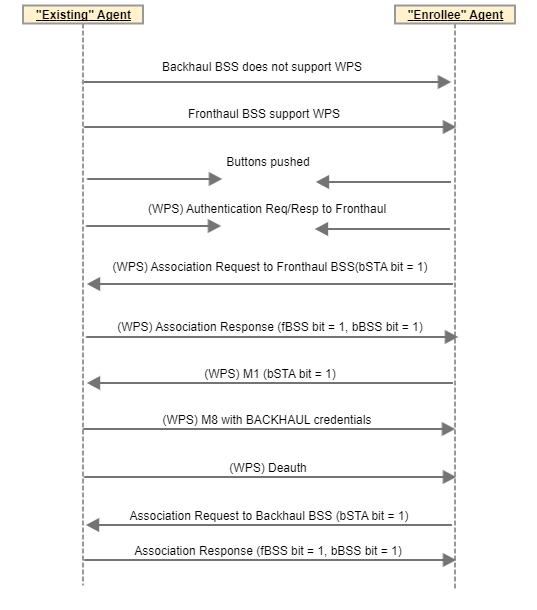

图 4 Onboarding流程
首先将两个设备进行Push Button，让两个设备进入配网状态。
其次Enrollee设备通过1905 PBC来与Fronthaul SSID交互，经过M1-M8的过程后，最终Existing Agent将Backhual的SSID和password返回给Enrollee设备，之后Enrollee设备便能够连接Backhaul SSID，加入Mesh网络。
至此Onboarding流程完成了。
Discovery和Configuration过程
整体流程如图 5所示：

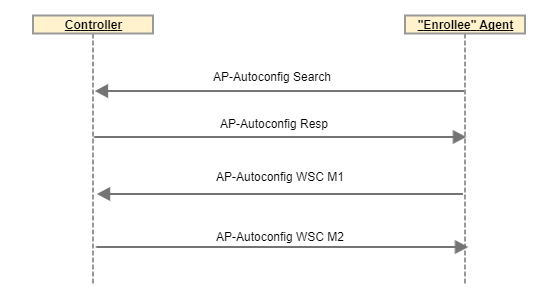

图 5 Discovery和Configuration流程
在完成Onborading流程后，Enrollee设备需要找到Mesh网络中的Controller来获得当前Mesh网络的基本配置，这里则使用IEEE1905.1a控制协议，Enrollee设备通过“AP Autoconfig Search”广播包来探测Controller是否存在，若网络中存在Controller, 则Controller会回复“AP Autoconfig Response”， Enrollee设备成功找到了Controller，至此，Discovery过程完成。
Configuration过程则是将当前Mesh网络的配置信息同步给Enrollee设备，如Mesh网络的用户名密码，通信Channel的选择，网络稳定性的维持参数等，是通过“AP Autoconfig Wifi Sample Configuration”来实现的，Enrollee设备获取了Mesh网络的基本配置，可真正的Agent的身份加入Mesh大家庭里，至此整个Mesh 网络构建完成。
Mesh网络控制过程
Mesh网络的维护与管理是一项重要的工程，通过IEEE1905.1a来实现，IEEE1905.1a本质上是介于物理层和网络层的协议，是定义了家庭网络中的有线或无线的控制技术。在Mesh场景中，IEEE1905.1a是载体，提供了多种控制协议如设备发现、设备配置、设备管理等，其整个实现都是基于Type-Length-Value，部分EasyMesh控制协议如表 1所示：
Message type | Protocol | Value |
1905 Topology Notification message | STA capability | 0x0001 |
Multi-AP Policy Config Request message | Multi-AP configuration | 0x8003 |
Unassociated STA Link Metrics Response message | Link metric collection | 0x8010 |
Backhaul Steering Request message | Backhaul optimizatio | 0x8019 |
Client Disassociation Stats message | Data Element | 0x8022 |
...... | …… | …… |
表 1 部分EasyMesh控制协议
这里选择“Multi-AP Policy Config Request Message”来作为例子，可以看到图 6对应的命令字为 0x8003，具体的Streeing Policy则满足基本的TLV，可以看到图 6中Type为0x89，len为21，而value则为对应的payload。
图 6 Multi-AP Policy Config Message
攻击面分析
分析完了整个Mesh网络的组网和控制过程，我们来看看实际的攻击面，攻击的载体是两个关键协议：
1、1905 Push Button Configuration Protocol
2、IEEE 1905.1a Control Protocol
对应的是两个关键的攻击面：
1、攻击网络构建过程
2、攻击网络控制过程
攻击Mesh网络构建过程
攻击Existing Agent
攻击者：“Bad“ Enrollee Agent
受害者：Exixting Agent
攻击载体：1905 Push Button Configuration Protocol（M1、M3、M5、M7）

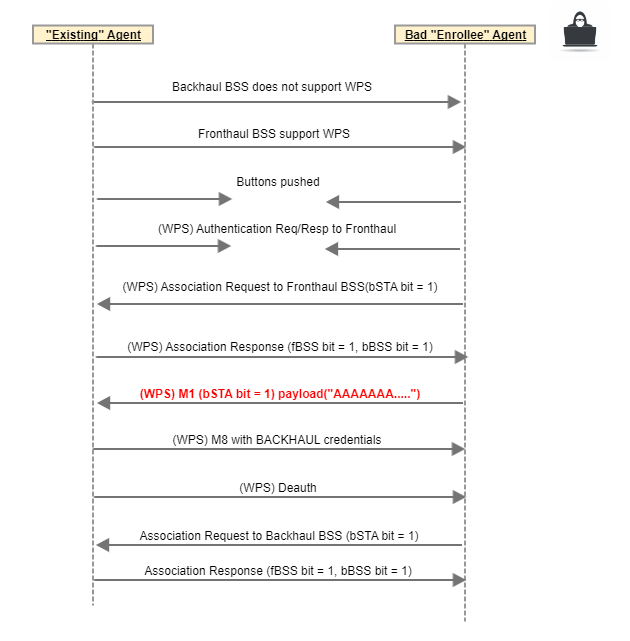

整个攻击流程如图 7所示
图 7 攻击Existing Agent
攻击者构造恶意的Enrollee设备来攻击Existing Agent，具体则是基于1905 PBC发送畸形的M1、M3、M5、M7包来进行攻击，可触发Existing Agent在M1、M3、M5、M7过程中的TLV的解析漏洞。
攻击Enrollee Agent
攻击者：“Bad” Existing Agent
受害者：Enrollee Agent
攻击载体：1905 Push Button Configuration Protocol（M2、M4、M6、M8）
整个攻击流程如图 8所示

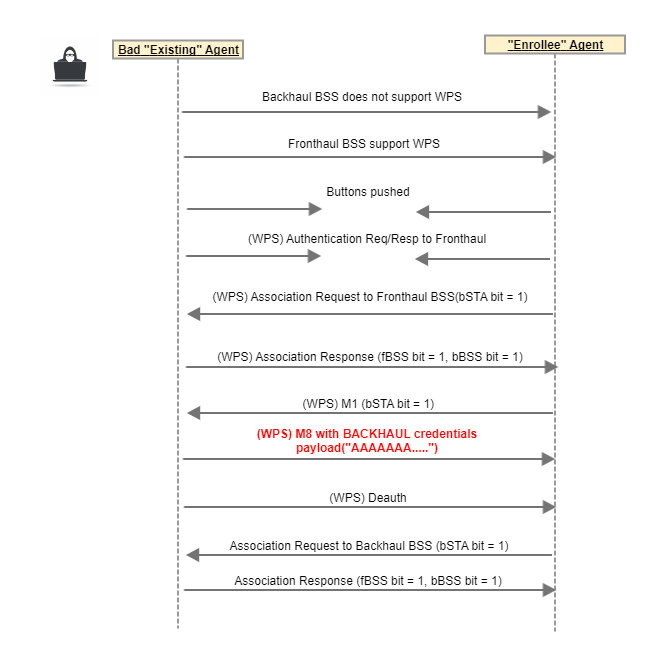

图 8 攻击Enrollee Agent
攻击者构造恶意的Existing Agent设备来攻击Enrollee设备，具体则是基于1905 PBC回复畸形的M2、M4、M6、M8包来进行攻击，可触发Enrollee设备在M2、M4、M6、M8过程中的TLV解析漏洞。
攻击Mesh网络控制过程
分析完Mesh构建的攻击面，再看Mesh网络控制的攻击面。
攻击者：“Bad” Existing Agent
受害者：Controller和其他Existing Agent
攻击载体：IEEE 1905.1a Control Protocol

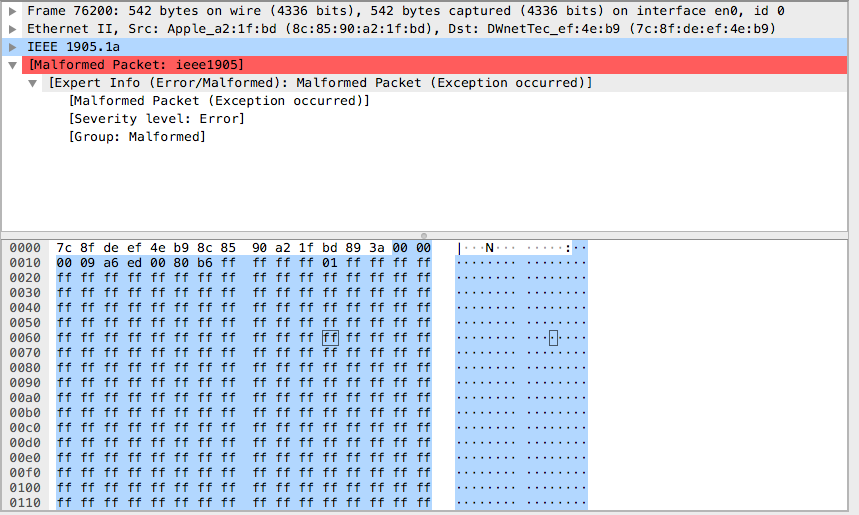

攻击者可发送畸形的1905包来触发Controller和Existing Agent中1905 TLV的解析漏洞，图 9是我们针对“AP_AUTOCONFIGURATION_WSC_MESSAGE”设计的恶意包，可以看到，我们在SSID的len部分填入了0xFF，而实际的SSID最长为64，并在SSID的payload部分中全部填入0xFF，从图 10实际获取的数据包中可以看到，实际的SSID部分充满了我们填充的0xFF的Payload，这是不符合SSID解析的预期。

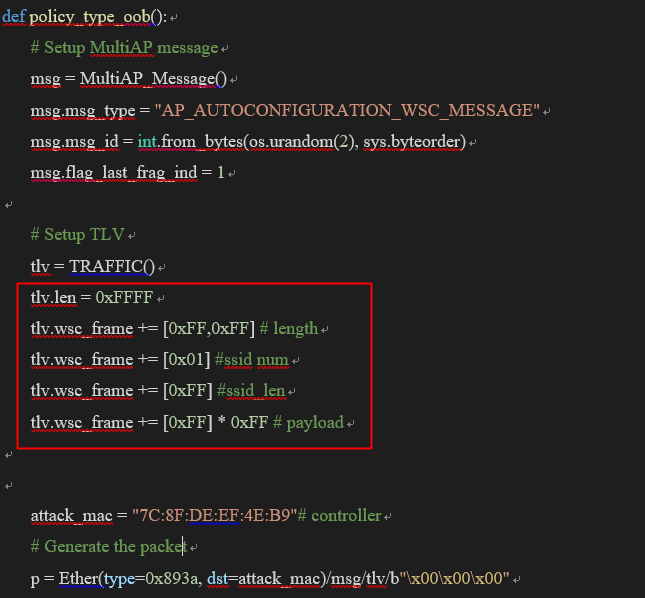

图 9 模拟发送畸形的IEEE 1905.1a控制包
图 10 实际的IEEE 1905.1a控制包
自动化工具MeshFuzzer
MeshFuzzer架构

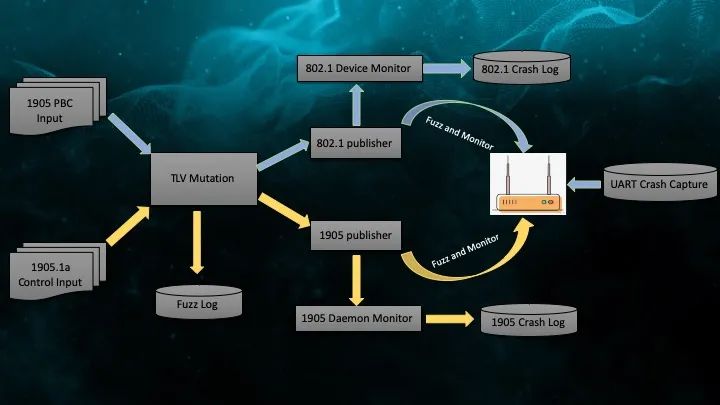

我们的Meshfuzzer包含两个Fuzzing子系统，分别是针对1905 PBC的Fuzzing以及针对1905.1a的Fuzzing，整体架构如图 11所示。
图 11 MeshFuzzer架构
上半部分是我们设计的针对1905 PBC的Fuzzing子系统，我们采用实际设备间的WPS交互数据作为输入，经过我们的TLV 变异系统，最终使用我们的802.1的发包器来进行发包，与此同时对设备进行串口连接，实时监控crash的状态。
下半部分是我们设计的针对IEEE 1905.1a的Fuzzing子系统，我们实现了大部分EasyMesh中的控制协议字段，同样经过我们的TLV变异系统，最终使用我们的1905发包器来进行发包，通过独有的1905数据包来监控crash的状态。
变异策略
由于两个目标协议均是基于TLV实现的，我们可以用统一的变异策略来高效的辅助Fuzzing的进行。

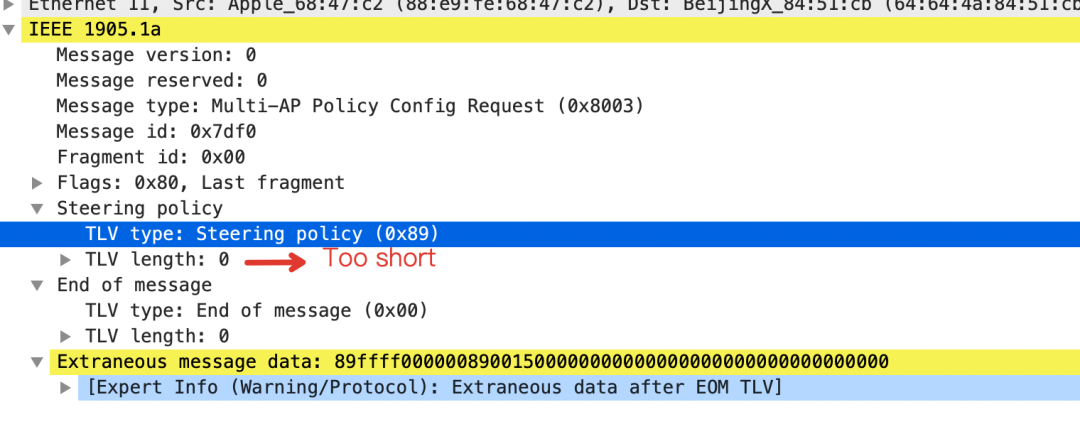

变异策略1：变异长度字段，通过过长或者过短的长度来触发TLV解析的一些常规内存破坏漏洞，比如长度过短会导致越界读，或者整数溢出，过长会导致越界写等问题，图 12是我们实际测试中将长度字段变异为过短的效果。
变异策略2：对现有的TLV块进行随机的增删改，这可能会导致的内存破坏相关的逻辑漏洞，如Double-Free、UAF等，图 13是我们实际测试中随机增加TLV块的效果。
图 12 过短的长度字段
图 13 随机对TLV块进行增加
Fuzzing网络构建过程
软硬件选择

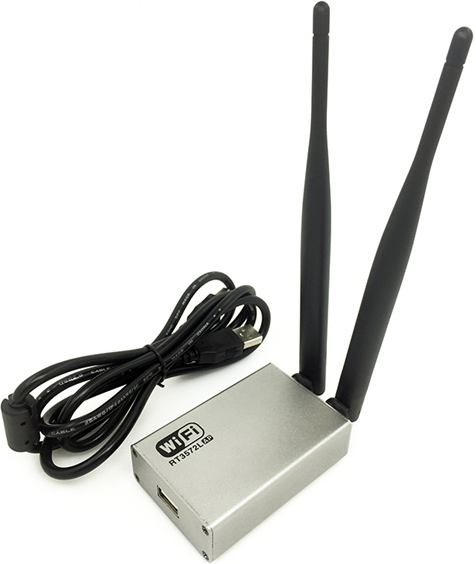

硬件部分：选择Ubuntu或者树莓派4，配合无线的USB网卡来进行发包操作。
软件部分：选择了对wpa_supplicant进行改造来定制化我们的Fuzzer，具体原因则是wpa_supplicant本身支持1905 PBC协议，因此我们可以在其不同的阶段中加入我们的变异策略，可高效稳定的实现Mesh网络构建阶段的Fuzzing工作。
图 14 wpa_supplicant实现代码
实际Fuzzing Existing Agent

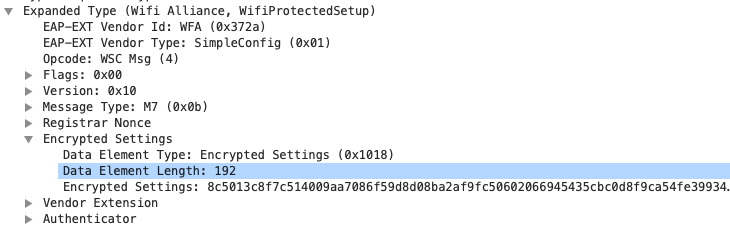

我们使用以上的定制化的Fuzzing工具，便可模拟整个1905 PBC过程，并对M1、M3、M5、M7阶段注入Fuzzing Payload，图 15是我们在Fuzzing过程中，捕获到的的M7阶段的TLV解析导致的越界写入漏洞的崩溃日志，图 16是我们捕获的实际的数据包。
图 15 M7阶段越界写问题
图 16 M7阶段越界写实际数据包
我们监控崩溃的方式则是通过对目标设备进行Ping探测以及串口实时捕获崩溃日志。
实际Fuzzing “Existing” Agent
Network构建过程另一个受害角色，则是未配网的“Enrollee”，我们模拟一个恶意的“Existing” Agent来fuzzing “Enrollee”。这里为了保证让Enrollee持续保持加入Mesh网络的状态，我们编写了一个脚本，如图 17所示。

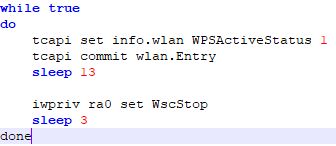

图 17 Enrollee保持加入Mesh网络脚本
我们在M2、M4、M6、M8阶段注入了Fuzzing Payload，图 18是我们Fuzzing过程中，触发的M6阶段的TLV解析导致的越界写入漏洞。图 19是我们捕获的实际的数据包。

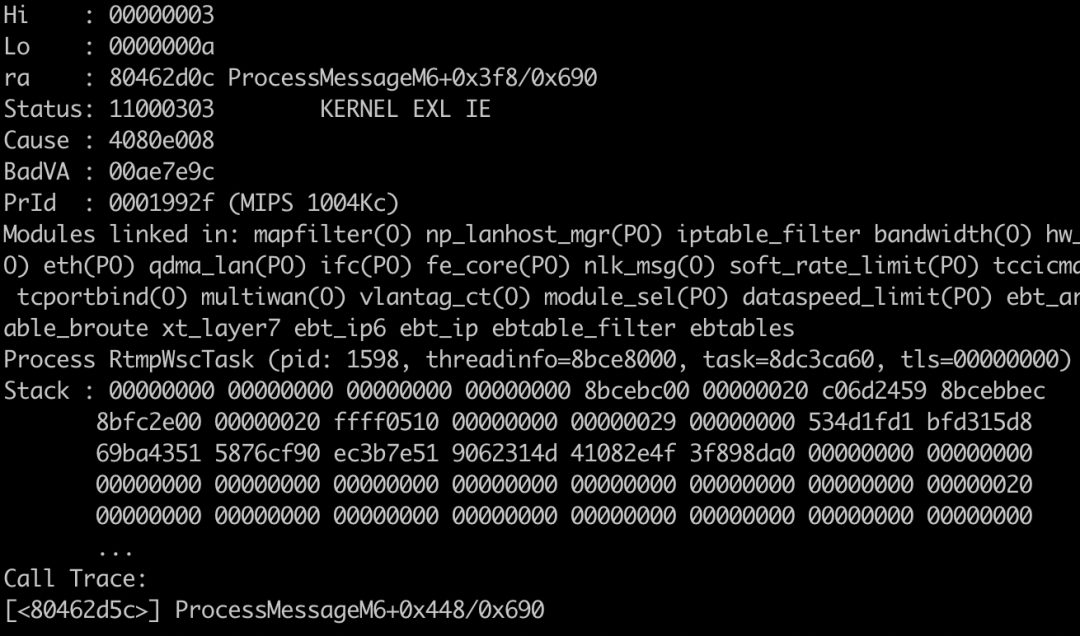

图 18 M8阶段越界写问题

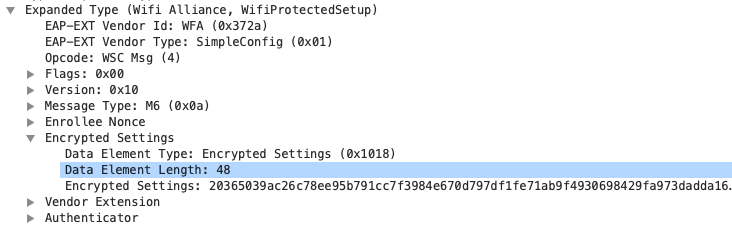

图 19 M8阶段越界写实际数据包
这里我们监控崩溃的方式仍然是通过对目标设备进行Ping探测以及串口实时捕获崩溃日志。
Fuzzing网络控制过程
软硬件选择
硬件部分：选择了Macbook Pro，因为Macbook Pro可以较好的支持1905数据包的发。
软件部分：选择了现有的开源库pyieee1905，因此我们可以基于pyieee1905来开发自定义的协议字段，这将大大减少我们Fuzzer的开发工作量，我们只需要实现EasyMesh里的控制协议便可对网络控制部分进行Fuzzing测试。
图 20 pyieee1905
监控模块
由于1905的处理模块大多是单独的进程，我们无法直接通过串口捕获崩溃，也无法通过对设备发送Ping探测包来监控1905进程的运行状态，这里我们选择EasyMesh里提供的1905 Topology Query Message，该数据包是用于设备1905进程间探测互相支持的能力，因此通过设备对该包的回复与否，我们便可容易的知道，设备上的1905进程是否存活，或者是否在正常工作。
图 21 Topology Query Message

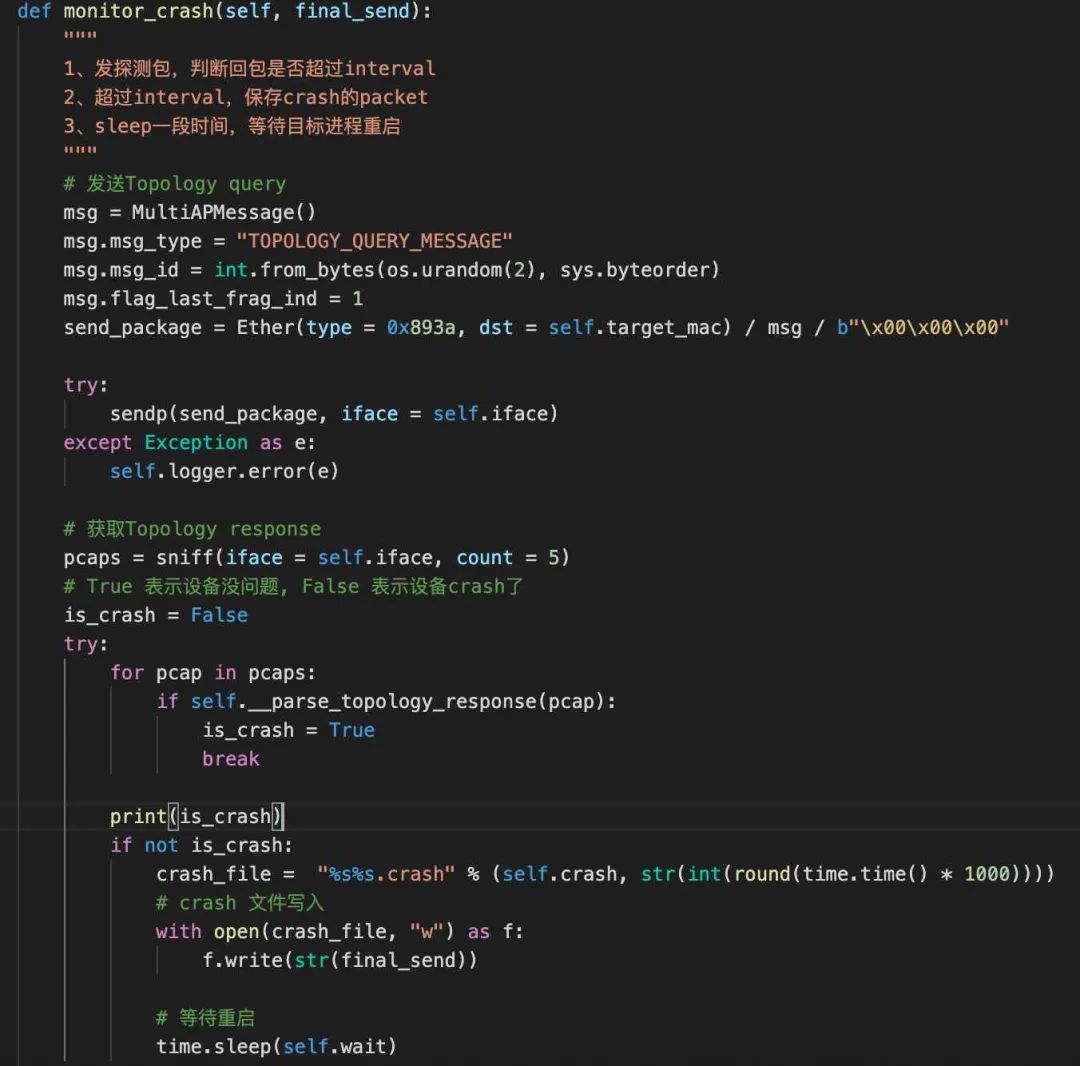

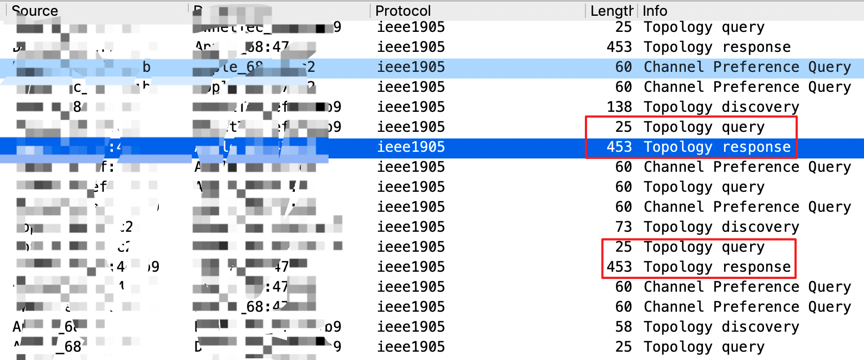

每当我们发出一个Fuzzing Payload，便会发送一次1905 Topology Query，若得到回复，说明1905 Daemon正常工作，若未得到回复，说明1905 Daemon可能出现了问题，此时我们会记录此次发送的Fuzzing Payload到本地保存，并等待进程的重启。
图 22 1905 崩溃监控与保存
图 23 实际崩溃
实际效果
我们使用MeshFuzzer在Mediatek MT7915的EasyMesh解决方案中发现了多处TLV解析导致的内存破坏漏洞，并发现了1处违背安全设计准则的安全问题，累计获得了19个CVE，问题列表如图 24所示，目前Mediatek已经修复了所有问题并输出了安全补丁。

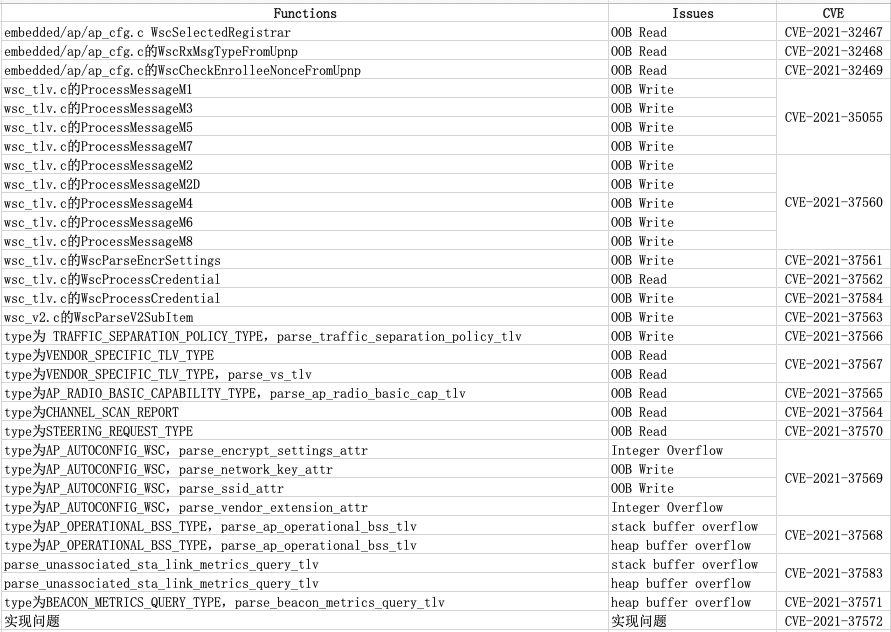

图 24 MT7915安全问题
安全建议
对于处理TLV解析导致的内存破坏漏洞，我们建议对数据包进行完整解析，然后一一检查类型和长度，最后进行处理，当长度和类型检查失败时对数据包进行丢弃。

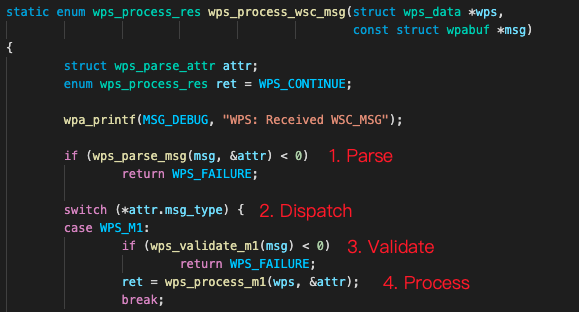

一个很好的例子是wpa_supplicant，图 25中显示了wpa_supplicant处理TLV包的过程，遵循解析->分发->验证->处理的过程。

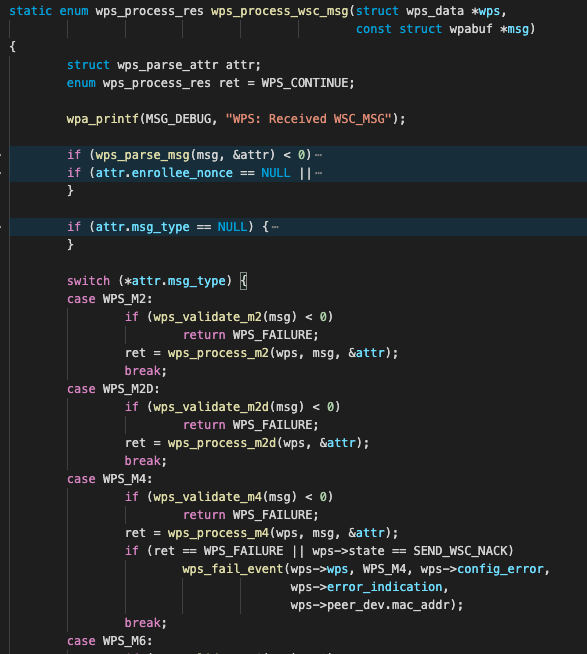

图 25 正确的TLV处理例子
针对违背安全设计准则的问题，EasyMesh V3标准中有一节专门描述了1905协议的安全能力。例如，要隔离 Backhaul 和 FrontHaul 链路，需要增加消息的完整性校验并1905包进行加密，建议厂商在实现EasyMesh时，遵守EasyMesh标准，实现1905协议的安全能力。
总结
对整个议题总结如下：
1、我们发现了WiFi Mesh中的多个安全攻击面，攻击者可以在Mesh网络构建阶段和网络控制阶段对Mesh网络中的设备发起攻击
2、我们开发了一款自动化漏洞挖掘工具MeshFuzzer，可以自动挖掘厂商在实现EasyMesh时引入的安全漏洞
3、在实践中，我们在MT7915芯片的EasyMesh解决方案中发现了多处安全问题，获得了19个CVE，并给出相应的修复建议
