Keepalived

  • 一、What is Keepalived？
  • 二、什么是高可用？
  • 三、keepalived故障转移实现高可用
  • 四、keepalived运行环境
    • 1、下载安装
    • 2、启动keepalived
    • 3、Keepalived配置文件
  • 四、Nginx高可用之Keepalived
    • 配置文件1
    • 配置文件2
    • Nginx监控脚本
    • 运行原理
  • 五、MySQL高可用之Keepalived
  • 六、MySQL+MyCAT高可用方案

一、What is Keepalived？

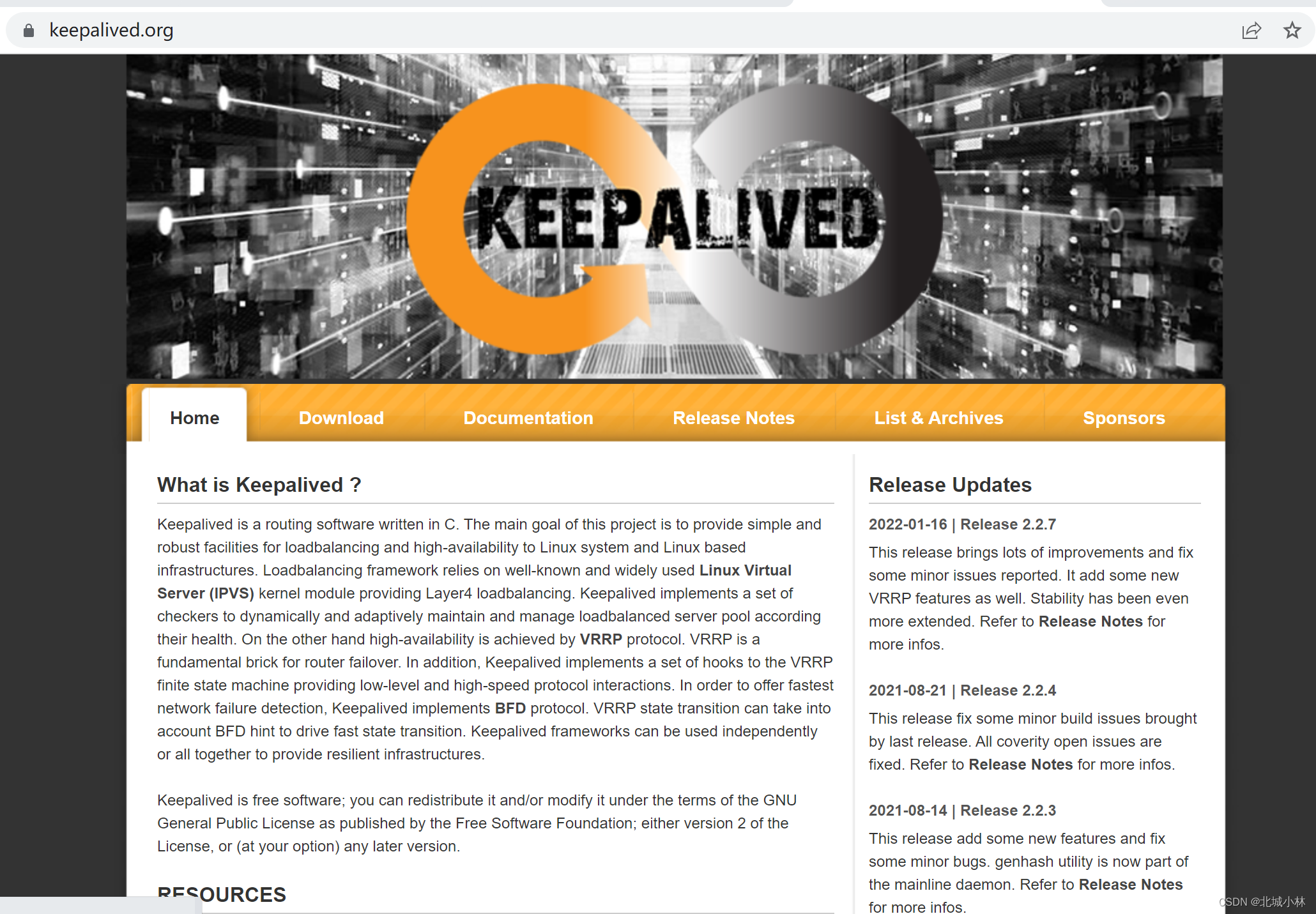

官网：https://www.keepalived.org
在这里插入图片描述
Keepalived是一个用C语言编写的路由软件，本项目的主要目标是为Linux系统和基于Linux的基础设施提供简单、健壮的负载均衡和高可用性的工具。Loadbalance framework依赖于著名且广泛使用的Linux虚拟服务器（IPVS）内核模块提供Layer4负载均衡。Keepalived实现了一组检查程序，以便根据运行状况动态地、自适应地维护和管理负载均衡的服务器池。另一方面利用VRRP协议实现了高可用性。VRRP是路由器故障转移的基础模块。此外，Keepalived实现了一组连接到VRRP有限状态机的钩子，提供低层和高速的协议交互。为了提供最快的网络故障检测，Keepalived实现了BFD协议。VRRP状态转换可以考虑BFD提示来驱动快速的状态转换。Keepalived框架可以独立使用，也可以一起使用，以提供弹性基础设施；

Keepalived是自由软件；您可以根据自由软件基金会（free software Foundation）发布的GNU通用公共许可证（GNU General Public License）的条款重新分发和/或修改它；许可证的版本2，或（由您选择）任何更高版本；
1、Keepalived是一个用C语言编写的开源的路由软件；
2、基于Linux虚拟服务器（IPVS）提供负载均衡；（结合LVS一起）
3、基于VRRP协议实现了高可用；
Github：https://github.com/acassen/keepalived
作者：法国巴黎 Alexandre Cassen（acassen）

二、什么是高可用？

HA（High Available），高可用性是通过系统的可靠性（reliability）和可维护性（maintainability）来度量的；
在实际应用中，通常用平均无故障时间（MTFF）来度量系统的可靠性，用平均维护时间（MTTR）来度量系统的可维护性。于是可用性被定义为：HA=MTFF/(MTFF+MTTR) （平均无故障时间/总时间，总时间=平均无故障时间+平均维护时间），比较好的情况是宕机时间不超过6分钟；
具体HA(可用性)衡量标准：
99%可用性，则一年宕机时间不超过4天
99.9%可用性，则一年宕机时间不超过10小时
99.99%可用性，则一年宕机时间不超过1小时
99.999%可用性，则一年宕机时间不超过6分钟

三、keepalived故障转移实现高可用

Keepalived软件起初是专为LVS负载均衡软件设计的（Keepalived+LVS天作之合），用来管理并监控LVS集群系统中各个服务节点的状态，后来又加入了可以实现高可用的VRRP (Virtual Router Redundancy Protocol 虚拟路由器冗余协议）功能，因此Keepalived除了能够管理LVS软件外，还可以作为其他服务（例如：Nginx、Haproxy、MySQL等）的高可用解决方案；
Keepalived高可用服务之间的故障转移是通过 VRRP 实现；
VRRP 协议即 Virtual Router Redundancy Protocol，虚拟路由器冗余协议, 为了解决局域网内默认网关单点故障的问题；
为了解决局域网内默认网关单点故障的问题；
在 Keepalived服务正常工作时，主 Master节点会不断地向备Backup节点发送（组播/多播的方式）心跳消息，用以告诉备Backup节点自己还活着，当主 Master节点发生故障时，就无法发送心跳消息，备节点也就因此无法继续检测到来自主 Master节点的心跳了，于是备Backup节点调用自身的接管程序，接管主Master节点的IP资源及服务，而当主 Master节点恢复服务时，备Backup节点又会释放主节点故障时自身接管的IP资源及服务，恢复到原来的备Backup角色；
keepalived的主从切换和redis的主从切换是不一样的，keepalived的主节点挂了以后，从节点变为主节点，之前的主节点恢复以后继续做主节点，redis的主节点挂了以后，重新恢复以后变为从节点；
Keepalived主节点一般要选择性能比较好的机器；
Keepalived备节点可以部署多个；
单播、多播和广播
单播（Unicast）、多播（Multicast 或者组播）和 广播（Broadcast）这是用来描叙网络节点之间通讯方式的术语；
除了keepalived，还有Heartbeat或Corosync实现高可用；

四、keepalived运行环境

1、下载安装

下载：https://www.keepalived.org/download.html

安装keepalived前需要安装相关依赖：

复制代码
1
2
yum install openssl openssl-devel popt popt-devel ipvsadm libnl libnl-devel libnfnetlink libnfnetlink-devel -y

解压下载下来的压缩文件：

复制代码
1
2
tar -zxvf keepalived-2.0.20.tar.gz

执行配置：

复制代码
1
2
./configure --prefix=/usr/local/keepalived

其中–prefix是指定要将keepalived安装在哪个位置；
在linux上安装软件可以选择 yum安装、rpm包安装、.tar.gz的源码包安装，对于.tar.gz的源码包安装，经常会用到了./configure脚本，configure脚本有大量的命令行选项，可以通过–help查看：./configure --help；
执行编译：

复制代码
1
2
make   （yum install gcc -y）

执行安装：

复制代码
1
2
make install

也可以将编译和安装一句执行：make && make install

2、启动keepalived

启动命令**：/usr/local/keepalived/sbin/keepalived -D**
启动后会有两个进程，包括父进程、vrrp子进程，原来老版本还有一个healthchecker子进程，现在新版本已经没有了；
父进程主要负责读取配置文件初始化 、监控子进程等；
配置文件默认需要放在 /etc/keepalived 目录下，启动的时候找这个配置文件；
如果指定配置文件路径可以使用-f:

复制代码
1
2
/usr/local/keepalived/sbin/keepalived -D -f /usr/local/keepalived/etc/keepalived/keepalived.conf

选项-D：表示把启动信息打印到日志记录，即/var/log/messages
刚安装后启动不了，因为配置文件的ip不对，需要配置正确ip，然后才能正常启动；

将keepalived制作为系统服务：
cp /usr/local/keepalived/sbin/keepalived /etc/init.d/
置为可用：systemctl enable keepalived
查看状态：systemctl status keepalived
启动服务：systemctl start keepalived
停止服务：systemctl stop keepalived

3、Keepalived配置文件

keepalived配置分为三个部分：
(1)全局配置(Global Configuration)
(2) VRRP配置
(3) LVS配置

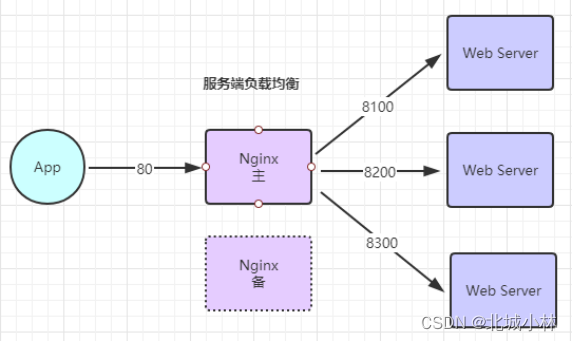

四、Nginx高可用之Keepalived

在这里插入图片描述

配置文件1

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

! Configuration File for keepalived

global_defs {
   notification_email {
     123swwww@qq.com
   }
   notification_email_from keepalived services
   smtp_server smtp.qq.com
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 1
   vrrp_gna_interval 1
   script_user root
   enable_script_security
}

vrrp_script check_nginx {
	script "/root/check_ngx.sh"
	interval 2
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }

	track_script {
		check_nginx
	}

    virtual_ipaddress {
        192.168.194.200/24
    }
}

配置文件2

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
! Configuration File for keepalived

global_defs {
   notification_email {
     1234567@qq.com
   }
   notification_email_from keepalived services
   smtp_server smtp.qq.com
   smtp_connect_timeout 30
   router_id LVS_DEVEL_02
   vrrp_skip_check_adv_addr
   vrrp_garp_interval 1
   vrrp_gna_interval 1
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.194.200/24
    }
}

注：如果ping不通vip地址，把下面这个注释掉；
vrrp_strict

Nginx监控脚本

复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
#!/bin/sh
count=`ps -ef | grep nginx | grep -v grep | wc -l`
if [ $count -eq 0 ]
then
　　echo "nginx is not running....., starting nginx...."
　　`/usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf`
sleep 2

count=`ps -ef | grep nginx | grep -v grep | wc -l`
if [ $count -eq 0 ]
then
   #kill keepalived  awk
fi
else
　　echo "nginx is running...."
fi

vip切换及恢复：
切换：master服务器的nginx服务停止，则master上的keepalived要么通过脚本自杀要么重启nginx，如果是自杀则vip漂移到backup服务器；
恢复：分别启动nginx和keepalived，master服务器修复恢复后，则vip会自动漂移到master服务器；

运行原理

keepalived 通过选举（看服务器设置的优先级）挑选出一台热备服务器做 MASTER 机器，MASTER 机器会被分配到一个指定的虚拟 ip，即VIP, 外部程序可通过该 VIP 访问这台服务器，如果这台服务器出现故障（断网，重启，或者本机器上的 keepalived crash 等），keepalived 会从其他的备份机器上重选（还是看服务器设置的优先级）一台机器做 MASTER 并分配同样的虚拟 IP，充当前一台 MASTER 的角色，优先级越高，备用机器被拉起来的机会就越大；

五、MySQL高可用之Keepalived

MySQL的高可用一般有如下几种方案：
keepalived+双主，MHA，MMM，Heartbeat+DRBD，PXC，Galera Cluster
比较常用的是keepalived+双主，MHA和PXC 三种方案（DBA）；

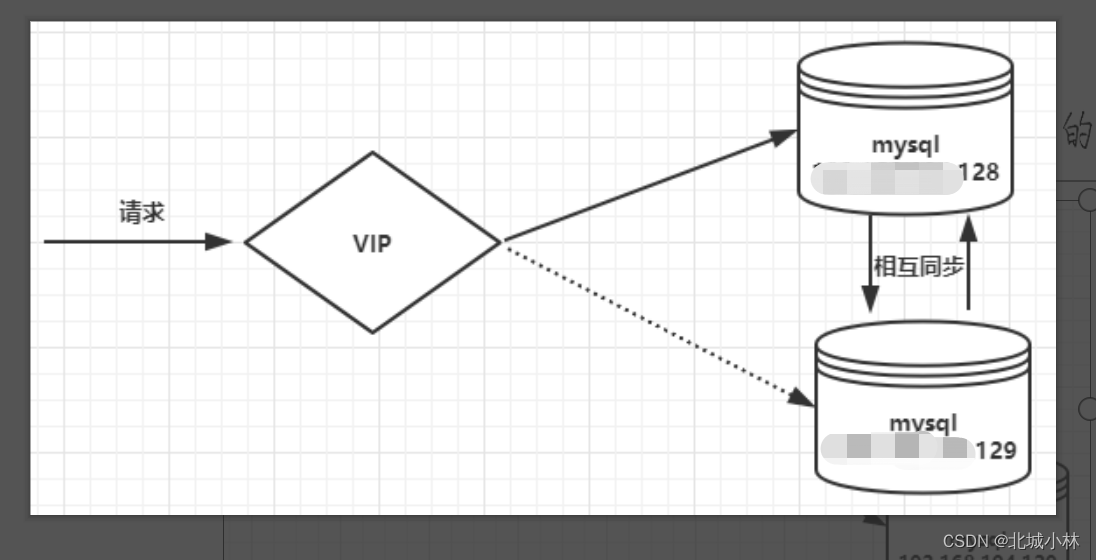

对于中小公司，一般推荐使用keepalived+双主，非常方便，也比较简单；
在这里插入图片描述
MySQL监控脚本

复制代码
1
2
3
4
5
6
7
8
9
10
11
#!/bin/sh
count=`ps -ef | grep mysql | grep -v grep | wc -l`
if [ $count -eq 0 ]
then
　　echo "mysql is not running....., starting mysql...."
　　`/usr/local/mysql-5.7.24/bin/z_start_mysql.sh`
　　sleep 2
else
　　echo "mysql is running...."
fi

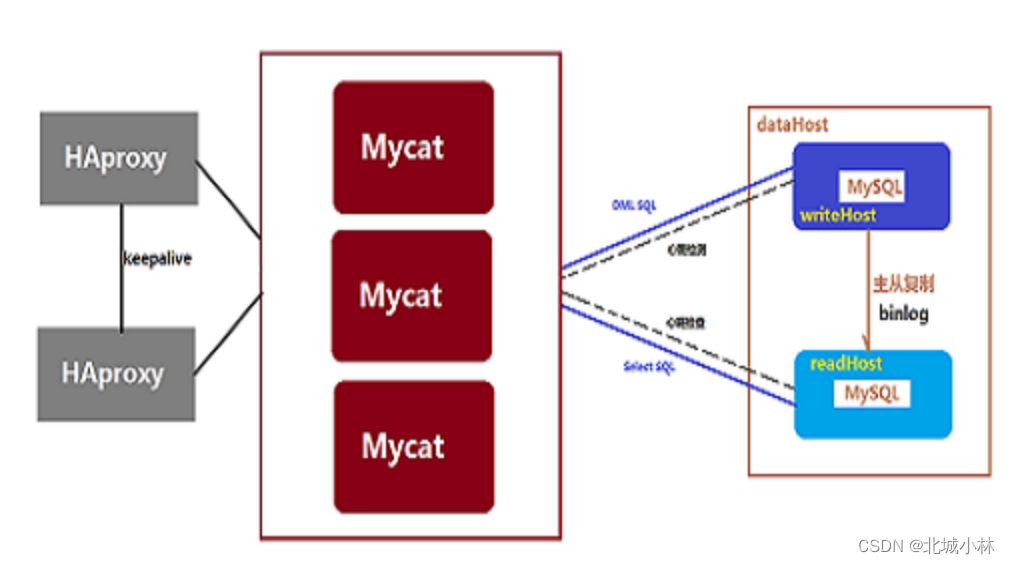

六、MySQL+MyCAT高可用方案

在这里插入图片描述
