计算摄影：相机成像流程 —— ISP

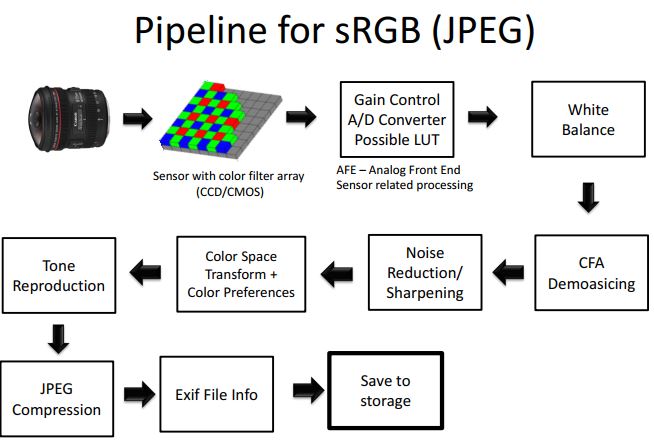

我们用单反或者手机拍照的时候，从取景到最终出图，是有一个完整的 pipeline 的，今天我们就大概介绍一下这个 pipeline：如何从环境光到 RAW 图再到最后的 JPEG 图。

sensor

以前的摄影，都是黑白照片，虽然光的色散很早就发现了，可是彩色照相却很晚才有，尤其是数字照相，人们一直没有找到很好的方法来捕捉颜色，直到 Bayer 模式的发明，现在的数字 sensor 都是基于 Bayer 模式的，sensor 上的每个像素点，一般来说都是全通的，也就是所有的可见光都能激发光电效应，为了让 sensor 只对特定波长的光有响应，现在的 sensor 都会加一个 color filter array （CFA），这个 CFA 就是

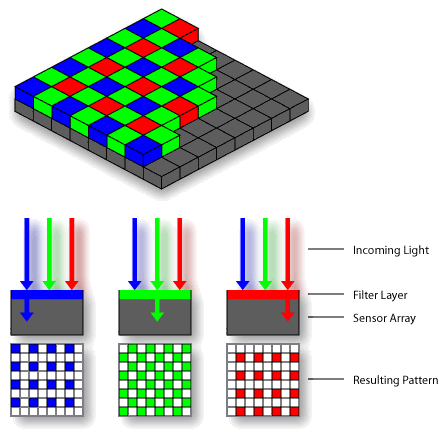

为了滤掉其他频率的光，而只让特定频率的光通过，从而在 sensor 上形成不同的颜色响应，如下图所示：

此图来源于网上

Bayer 模式，让 sensor 能够让每个像素点记录单一颜色的信息，这样一个 sensor 上，就可以同时记录 R, G, B 三个通道的颜色信息，再通过后面的处理，形成彩色图像。sensor 主要有 CCD 和 CMOS 两种，目前主流的都是 CMOS 结构。

下图给出了 CFA 对 R, G, B 三种颜色光的响应，CFA 就是起到一个过滤的作用。

光打到 sensor 上，因为光电效应，所以会有电子被激发出来，这些电子被收集起来，形成一种电势能，这些能量通过 A/D 转换成数字信号，表示每个像素值的大小，这大概就是 sensor 从光到电再到信号的一个过程。

既然 sensor 需要光线来激发，那么，没有光线的时候，理想情况下，sensor 上应该没有能量，可是，实际情况，却并非如此，因为噪声的存在，sensor 在没有光线照射的时候，也有可能会有电信号存在，这些电信号其实都是噪声，会对 A/D 转换造成干扰，使得最终的像素值不够准确，所以在成像流程中，都会有一个 Black light subtraction，因为这个暗噪声完全和 sensor 的设计有关，所以每个相机的成像流程里，这一步都是通过一个查找表来实现。

去除暗噪声之后，还会有一个信号放大的处理，我们拍照的时候，会有一个 ISO 的设置，这个其实和相机拍照中的信号增益系数是有一定联系的，高 ISO 值，意味着更高的信号增益，但也意味着更多的噪声。

此外，还有坏点检测与去除， 现在的 sensor 都是千万像素级的，有的时候，可能会有几个像素不能 work，这些像素点就是坏点，可以通过一些方式去除。此外还可能会有一些校正的操作，比如常见的 Vignetting 现象，这是因为光在传播过程中，也会有能量损失，光路越长，损失的能量越大，所以，一般来说，光线到达 sensor 中央的距离比到达四周的距离要短，所以光线的能量在 sensor 中央是最大的，而在四周会逐渐减弱，如下图所示。

此图来源于 computational photograph, CMU 2018 lecture 2

这个 vignetting 现象，也是需要校正的，一般通过事先设置好的查找表来实现。

这一步，主要是将 sensor 收集到的光能量进行转换成数字信号，出来的就是我们常见的 RAW 图，这个时候的 RAW 图，其像素值和环境光线的强弱是线性关系。

white balance

拿到 RAW 图之后，我们要做一个白平衡校正，前面介绍颜色的时候说过，人眼有一个颜色常恒的特性，可是相机没有，所以一般需要做一个白平衡校正，我们用单反拍照的时候，会有一个白平衡的设置，这个其实就是一个白平衡校正，每个设置都对应了一个校正的查找表，还有就是自动白平衡校正，自动白平衡校正的方法有很多，这里介绍两种最基本的，一个是基于灰度世界假设，一个是基于 white batch 的方法。

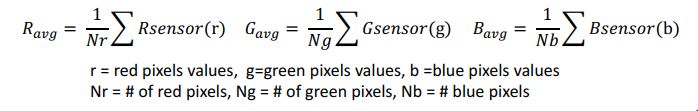

灰度世界假设，就是说一个环境里，所有反射光的均值应该是灰色的，就是说不偏向于任何一种颜色，所以这种假设，也就认为 sensor 上三个通道的像素值的均值应该是一样的：

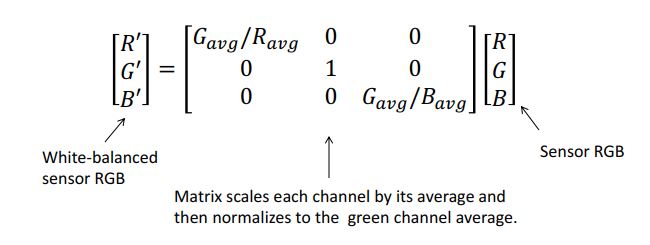

灰度世界假设，会求出 sensor 每个通道的均值，然后以绿色通道的作为基准，求出一个比例系数，对 R,G,B三个通道进行白平衡校正：

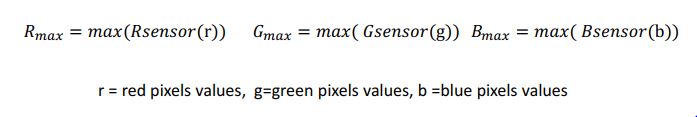

灰度世界假设，是利用均值相等的假设，而 white patch 的方法，是利用了三个通道最大值应该相等的假设，所以 white patch 会先求出三个通道的最大值：

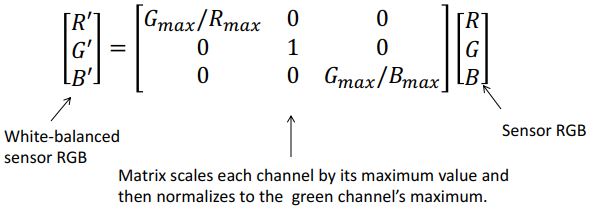

然后同样以绿色通道作为基准，计算出一个映射系数，对 R,G,B 进行校正：

这里有两种方法的校正结果对比：

demosaic

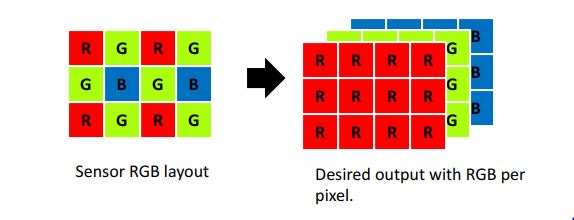

白平衡之后，是 demosaic 因为 Bayer 模式将三个通道的信息记录在一个 sensor 上，常规的 Bayer 模式，G 通道占 1/2，R 和 B 通道各占 1/4，所以需要通过插值，将 R, G, B 三个通道都占满：

demosaic 也有很多方法，主要是基于插值的一些方法，也有专门为 demosaic 开发的插值算法。

denoise

将三个通道补齐之后，需要进行降噪处理，denoise 就是运用各种降噪算法对图像进行降噪。这个环节也是有很多不同的算法。噪声的来源有很多，有光电效应引入的噪声，这个噪声主要和环境的光照强度有关，光照越充足，噪声越小，基本假设成泊松分布。
有 sensor 器件本身的暗噪声，这个噪声是器件自带的，和环境温度有关，温度越高，sensor 里的粒子运动越频繁，暗噪声也就可能越大。还有 A/D 转换时候的电噪声。这些噪声往往是混杂在一起，在图像上，就给人一种颗粒感，让图像看起来有点 “脏”，所以降噪质量，是相机成像流程里非常重要的一个环节，特别是在拍摄夜景的时候，图像降噪，现在也有很多算法，近来随着深度学习的兴起，也有很多人尝试利用深度学习来做降噪。

color space transform

前面这些步骤搞定之后，我们到了比较关键的一步，颜色体系转换，之前的 RGB 都是和设备相关的 RGB 颜色体系，也可以认为是 sensor RGB，这一步要把 sensor RGB 转换成 sRGB，也就是与设备无关的标准 RGB 体系，然后再从 sRGB 体系，转换到和显示相关的 RGB 体系。在转换之前，要确保白平衡已经校正过了，

Tone mapping

得到标准的颜色体系之后，为了让照片看起来更加 nice，一般都会有一个 tone mapping 的算法，这又是各大厂商各显神通之处，看看下面不同的 tone mapping 曲线得到的效果：

不过这一步还有一个点要注意，在 Tone mapping 之前，像素值和环境光照一直维持一种线性关系，tone mapping 之后，这种线性关系被破坏了，我们知道，RAW 图一般都是 10bit 或者 12 bit 表示一个通道，而我们最后显示的 RGB 图像，一般都是 8 bit 表示一个通道，所以这个动态范围的压缩，导致信息的丢失，之前的线性关系也就不存在了。

Image compression

最后，是将图像文件压缩成 JPG 格式输出。

到这里为止，基本上就是一个完整的相机成像流程了。

以上图片除特别声明外，都来源于 Understanding the In-Camera Image Processing Pipeline for Computer Vision"， Michael S. Brown，CVPR 2016 Tutorial
